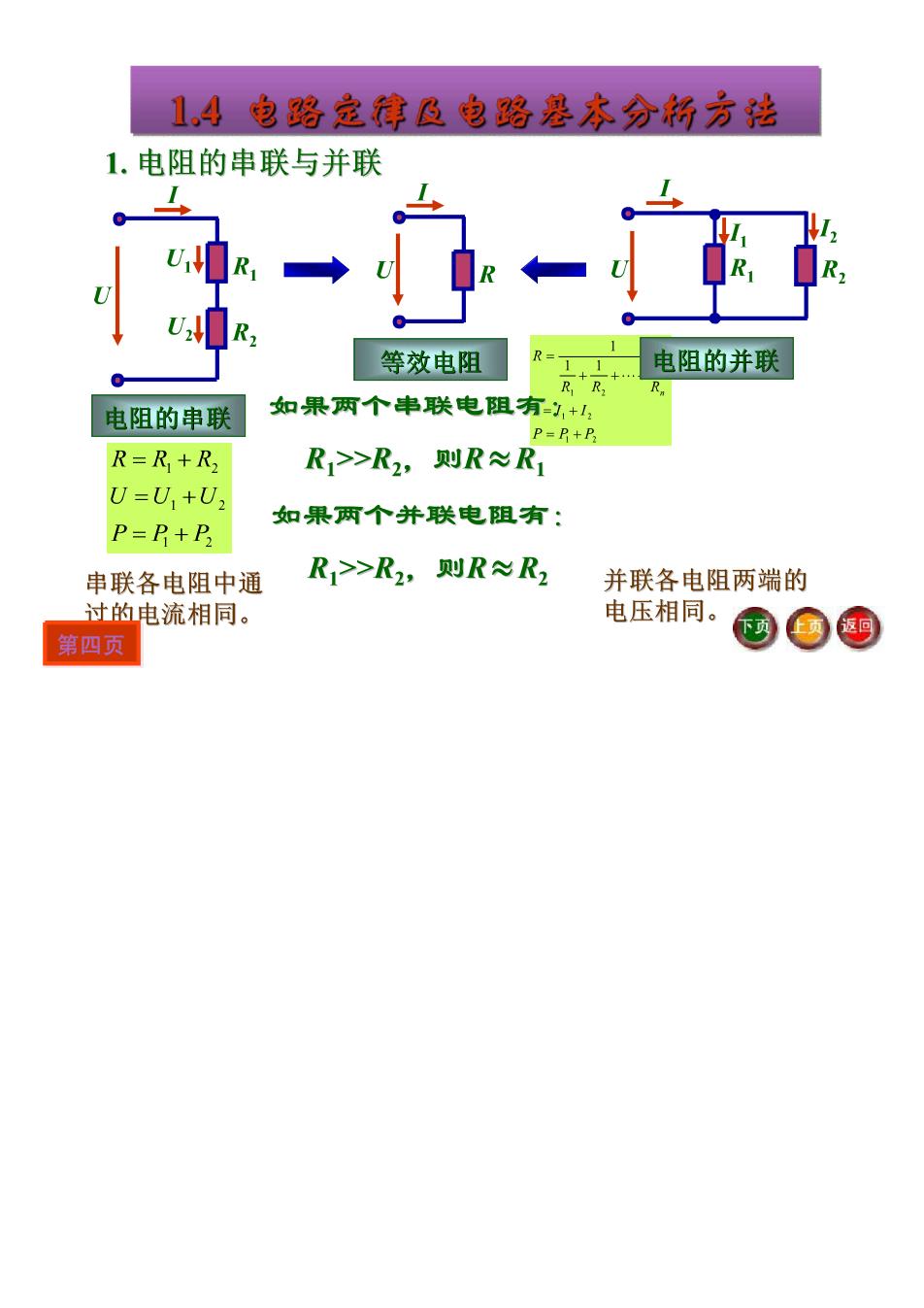

14电路定律及电路是本分将方法 1.电阻的串联与并联 等效电阻 电阻的并联 6 电阻的串联 如果两个串联电阻有+山， P=B+P R=R+R, R1>R2,则R≈R1 U=U,+U 如果两个并联电阻有： P=P+P 串联各电阻中通 R>>R2,则R≈R2 并联各电阻两端的 过的电流相同。 第四页 电压相同·国©国

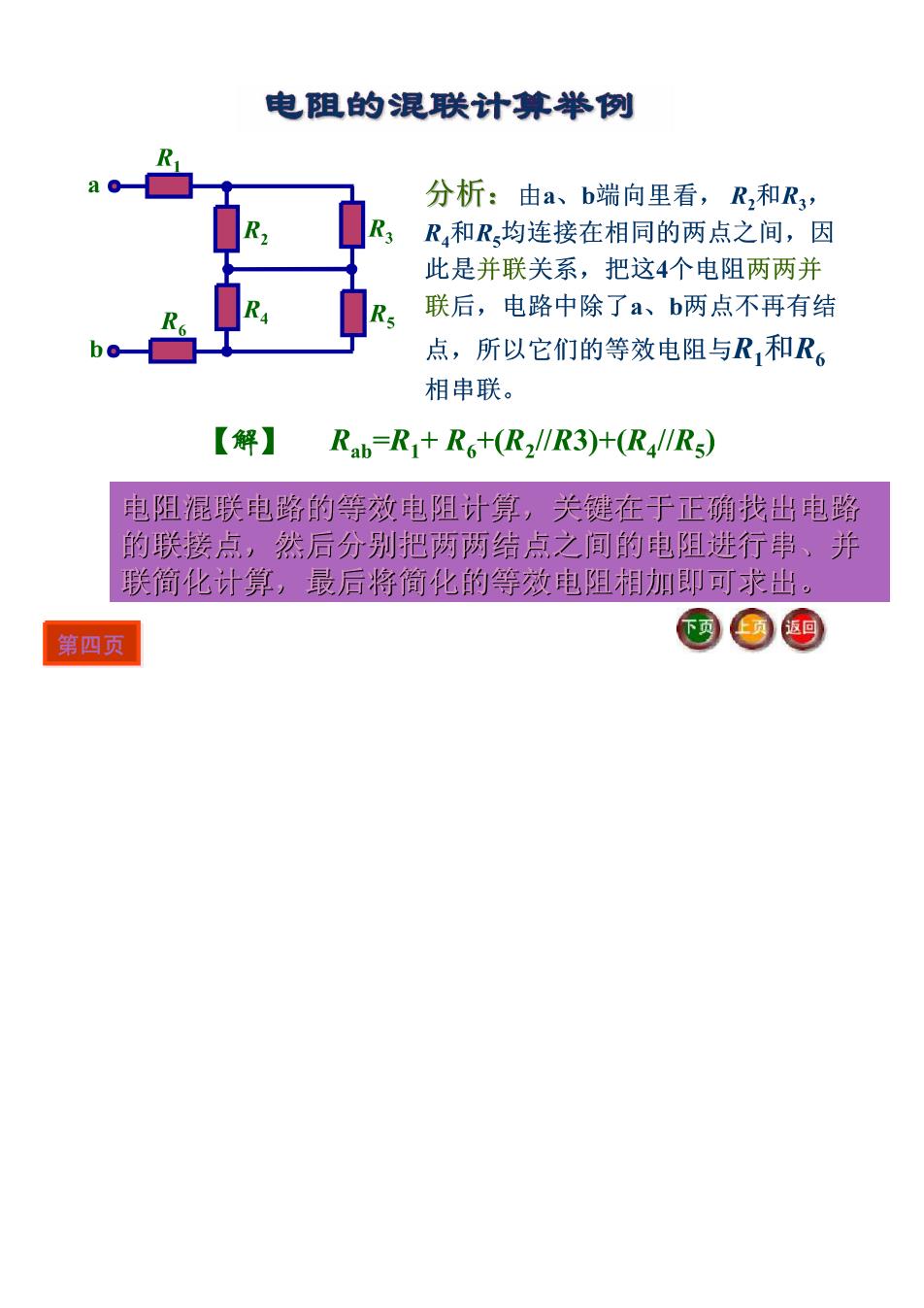

电阻的混肤计第举例 分析：由a、b端向里看，R,和R3, R,和R均连接在相同的两点之间，因 此是并联关系，把这4个电阻两两并 Rs 联后，电路中除了a、b两点不再有结 点，所以它们的等效电阻与R和R。 相串联。 【解】Rab=R1+R6+(R2/R3)+(R4/IRs) 电阻倔联电路的等汝电阻计算，关键在于正确找出电路 的联接点，然后分别把两两结点之间的电阻进行串，并 联简化计算，最后将简化的等被电阻相加即可求出。 第四页 西©@

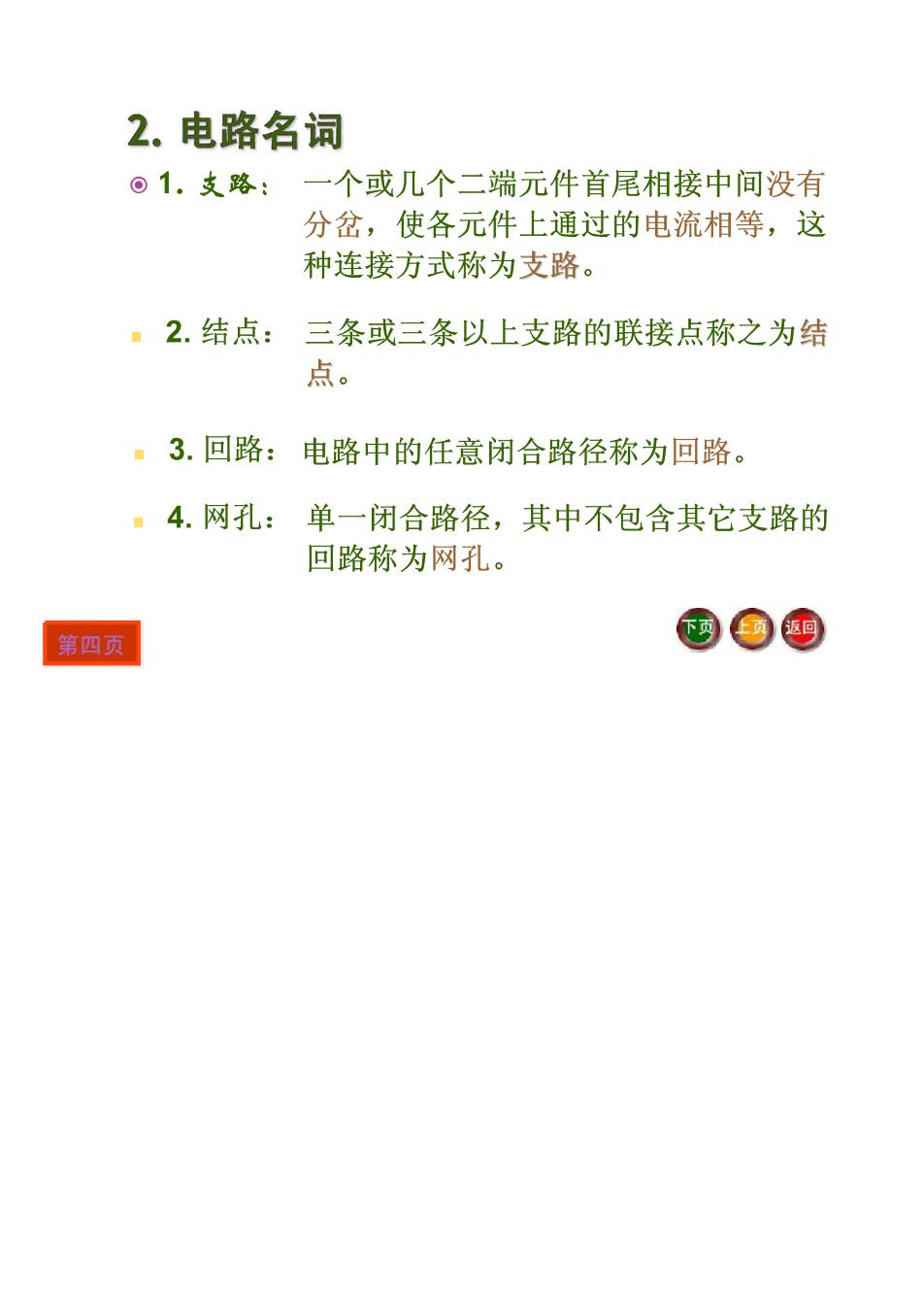

2。电路名词 。1.支路：一个或几个二端元件首尾相接中间没有 分岔，使各元件上通过的电流相等，这 种连接方式称为支路。 ·2.结点：三条或三条以上支路的联接点称之为结 点。 ·3.回路：电路中的任意闭合路径称为回路。 。4.网孔：单一闭合路径，其中不包含其它支路的 回路称为网孔。 第四页 ©

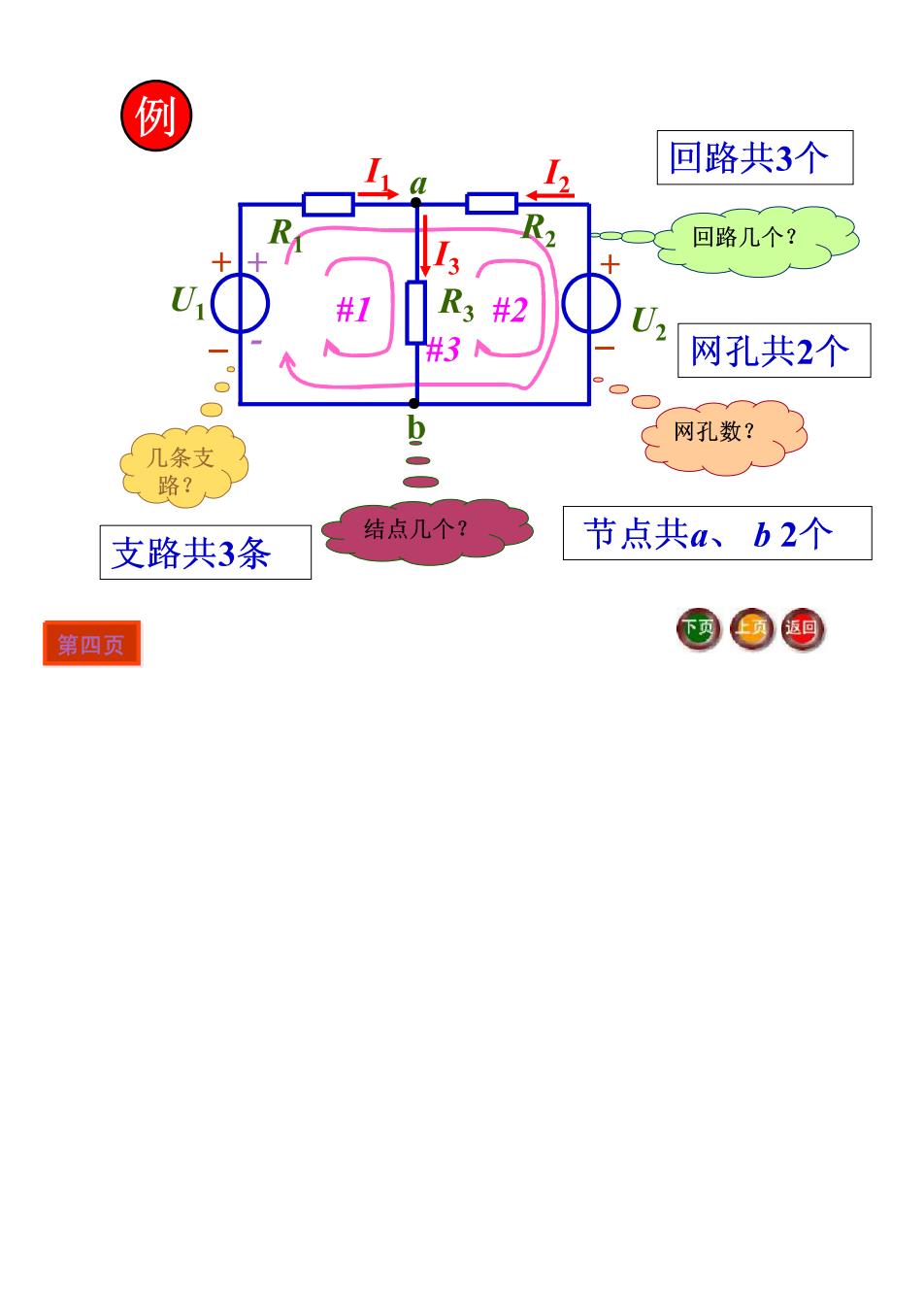

例 回路共3个 回路几个？ 网孔共2个 网孔数？ 几条支 路？ 结点几个？ 支路共3条 节点共a、b2个 第四页 國国

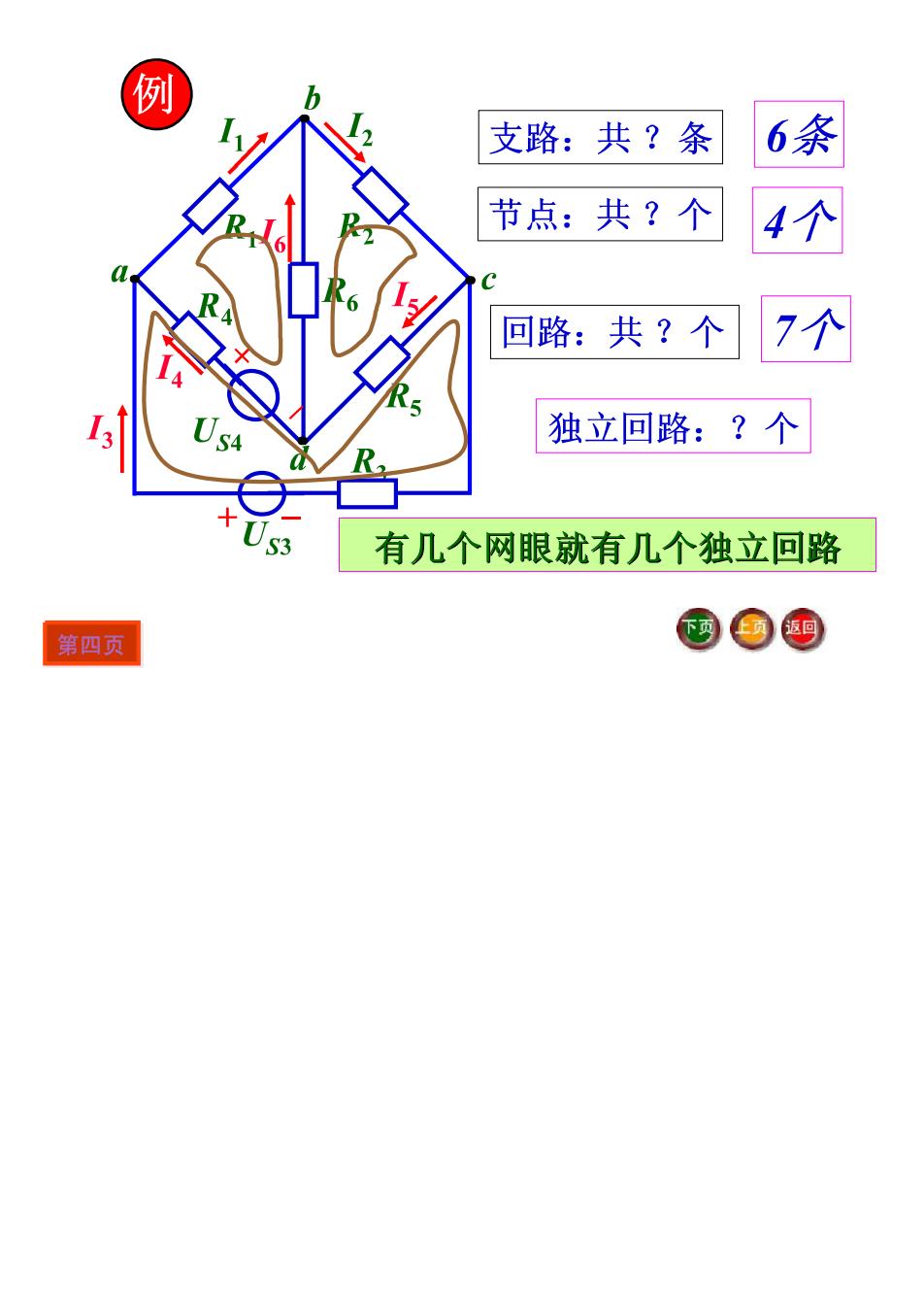

例列 支路：共？条 6条 节点：共？个 4个 回路：共？个 7个 独立回路：？个 有几个网眼就有几个独立回路 第四页 ©画
