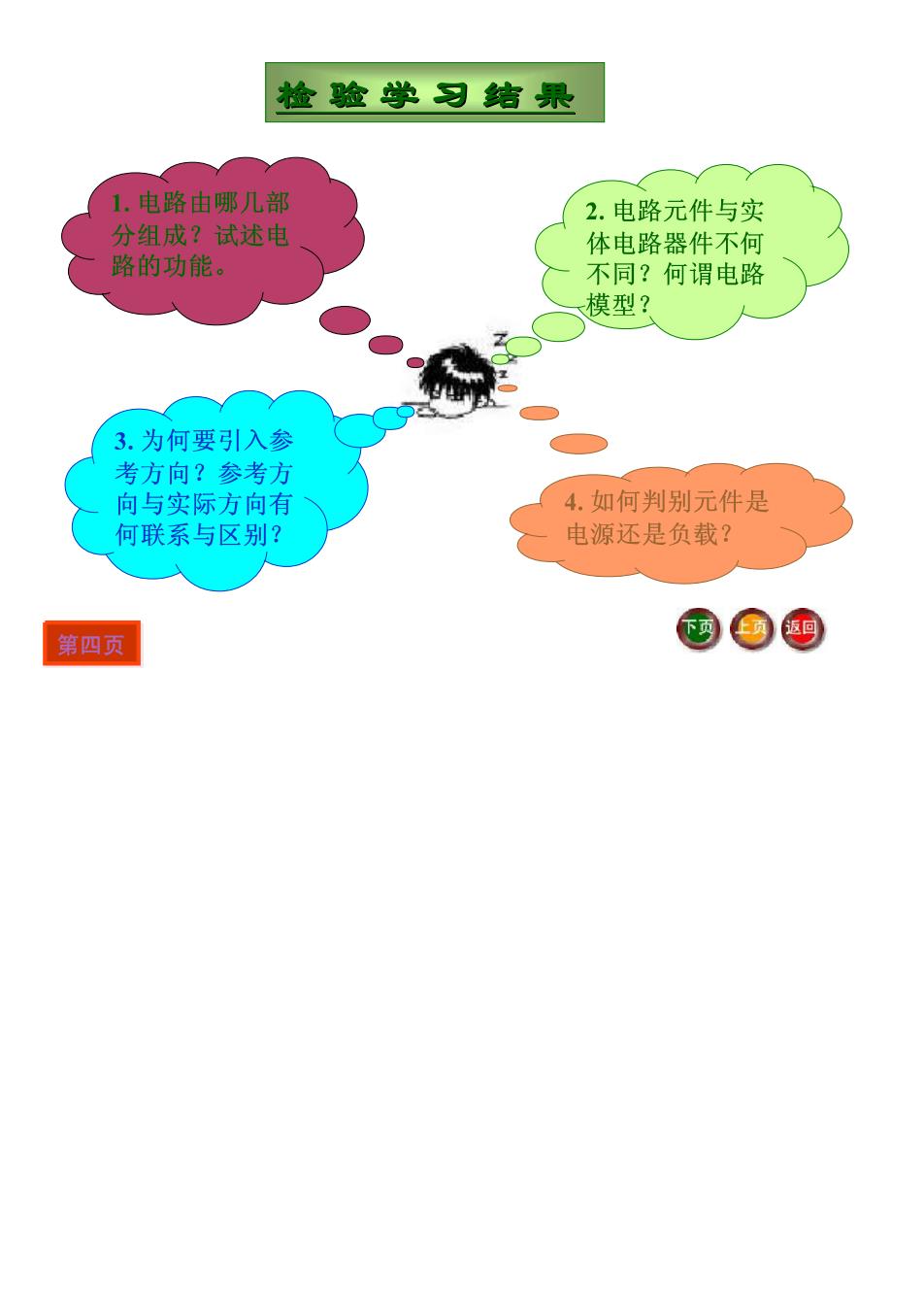

检验学习结果 1.电路由哪几部 2.电路元件与实 分组成？试述电 体电路器件不何 路的功能。 不同？何谓电路 模型？ 人 3.为何要引入参 考方向？参考方 向与实际方向有 4.如何判别元件是 何联系与区别？ 电源还是负载？ 第四页 ©

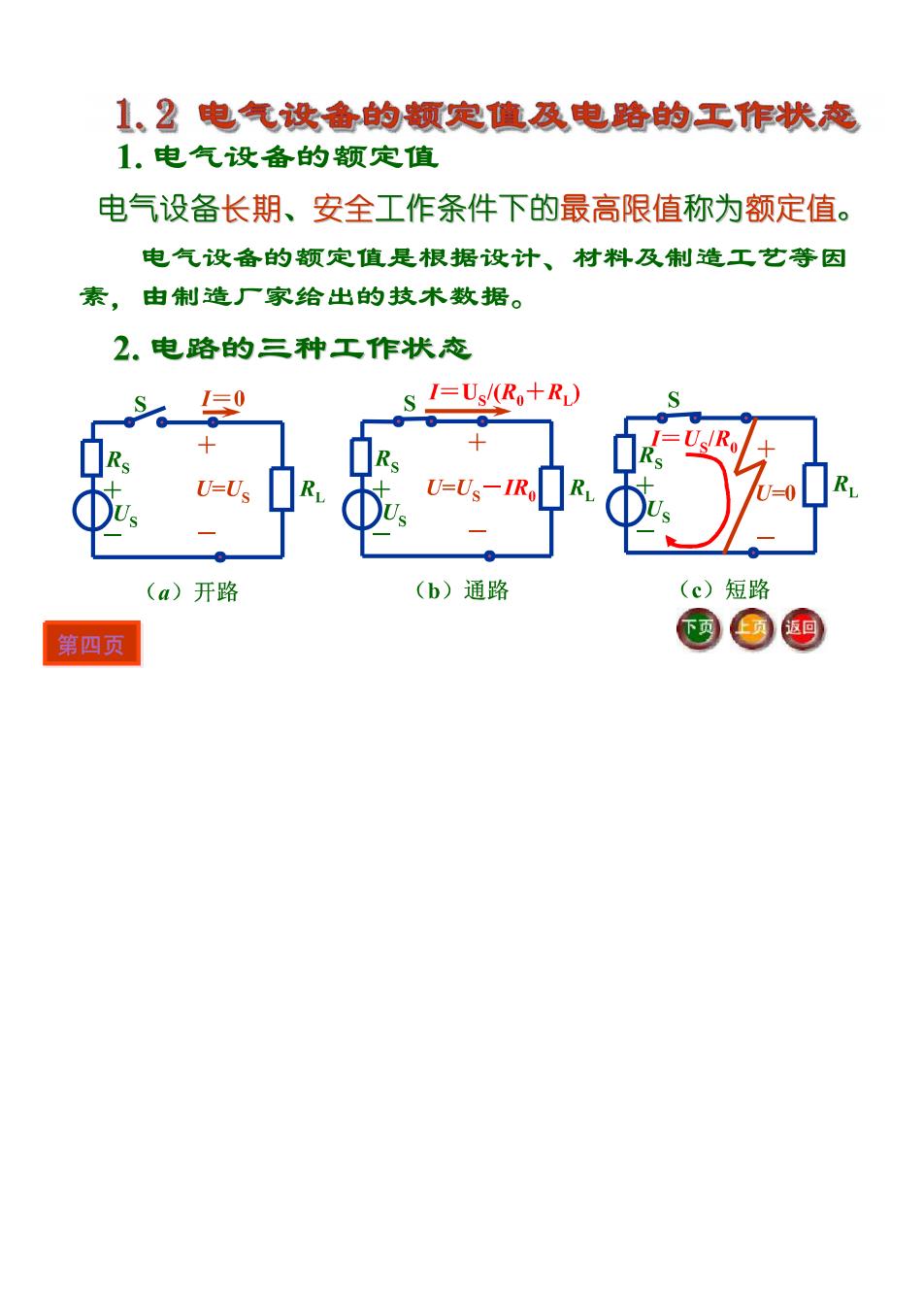

1、2电气设备的额定值及电路的工作状态 1.电气设备的额定值 电气设备长期、安全工作条件下的最高限值称为额定值。 电气设备的额定值是根据设计、材料及制造工艺等因 素，由制造厂家给出的技术数据。 2.电路的三种工作状态 9 I=Us/(R。+R) U=U、 (a)开路 (b)通路 (c)短路 第四页 西@@
检验学习结果 “1w、1009” 电源 的电流= 2.该电阻允许加 电源工作 的最高电压=？允 入 许通过的最大电 流=？ 3.额定电流为 100A的发电机， 4,电源的开路电压 只接了60A的照明 为12V,短路电流为 负载，还有40A电 30A,则电源的 流去哪了？ U、=?R、=? 第四页 ©画
13是本电路元件和电源元件 1.基本电路元件 Rs“ 线性电阻元件 =L山线性电感元件 韦安特性 c =C duc 线性电容元件 伏安特性 dt dt 库伏特性 电阻元件是即时元件☐电感元件是动态元件☐☐ 电容元件是动态元件」 P=UI=I'R=U/R c-CU 1.电阻元件是耗能元件 2。电感元件是储能元件 3.电容元件是储能元件 第四页 西©@
2.电源元件 一个电源可以用两种模型来表示。用电压的形式 表示称为电压源，用电流的形式表示称为电流源。 U/V 电流源 U=Us 0 IA 电压源电路 理想电压源的外特性 当实际电压源的内阻R,=0(相当于短路)时，U=U、为一定 值，此时通过电压源的电流则由负载电阻R和U共同确定，这样 的电源称为理想电压源简称电压源。 第四页 ©囤
