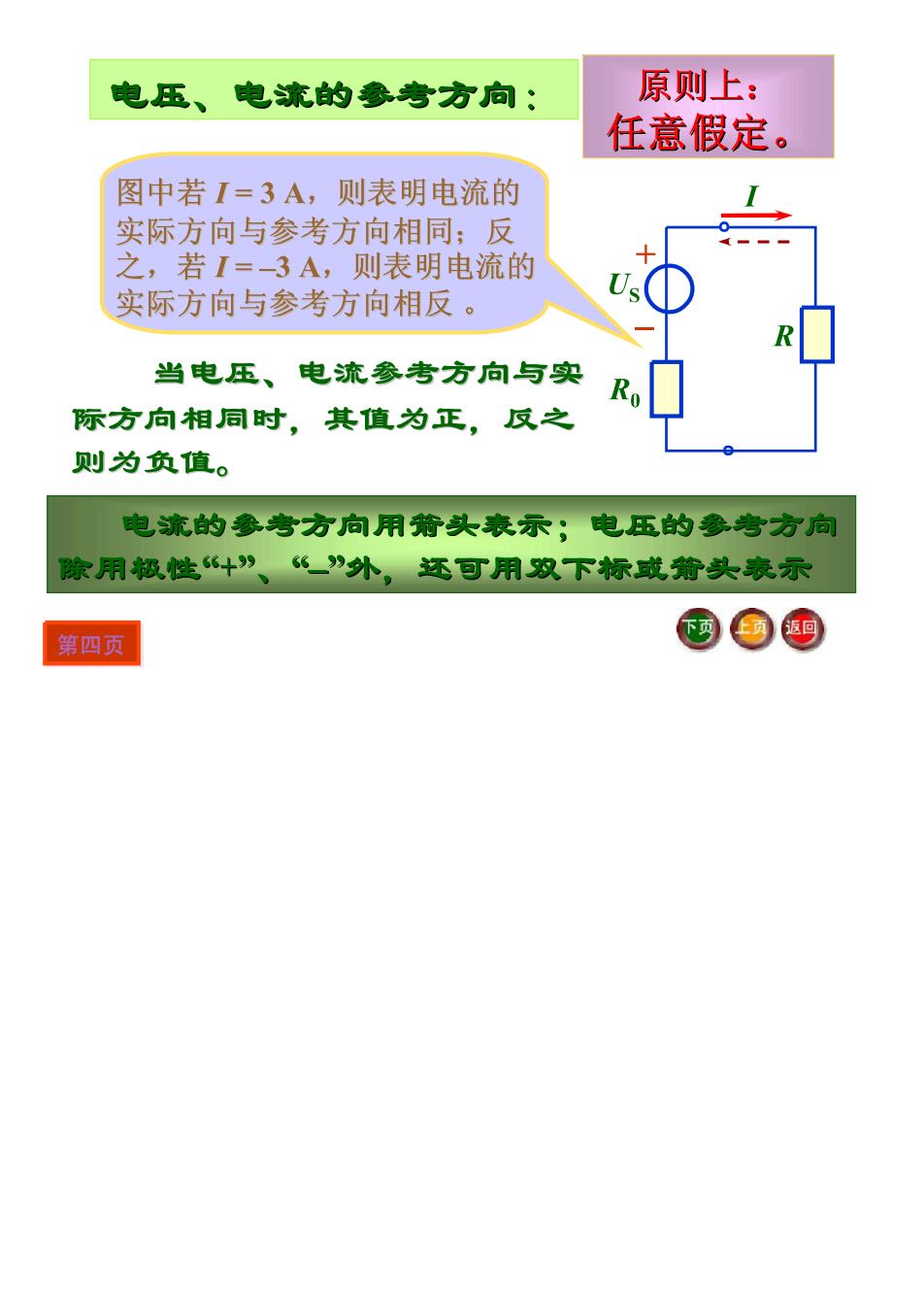

电压、电流的参考方向： 原则上： 任意假定。 图中若1=3A,则表明电流的 实际方向与参考方向相同：反 之，若I=-3A,则表明电流的 实际方向与参考方向相反。 当电压、电流参考方向与实 R 际方向相同时，其值为正，反之 则为负值。 电流的参考方向用箭头衰示；电压的参考方向 除用极性+”、“”外，还可用双下标或箭头表示 第四页 国国西

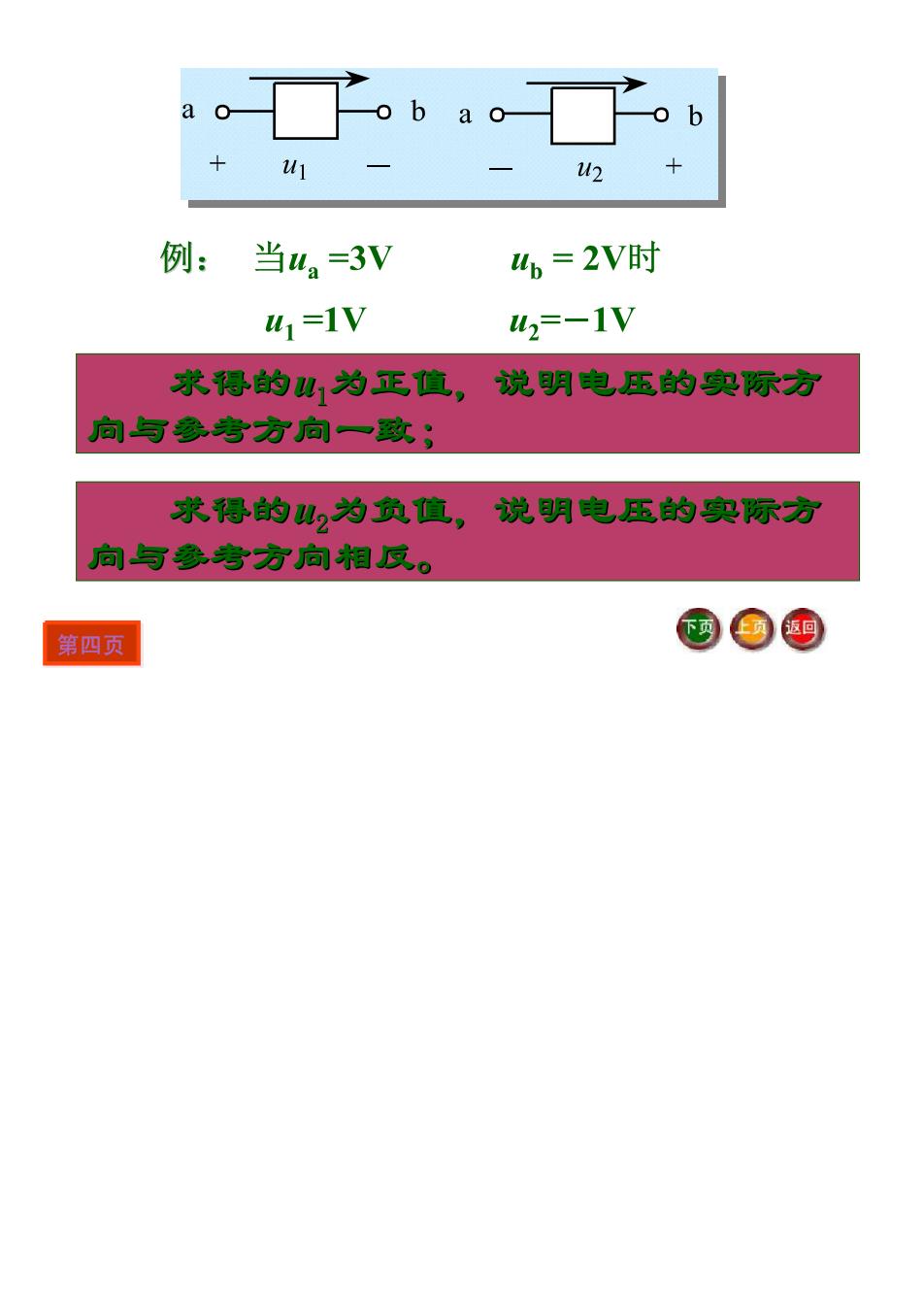

了0ba。☐b 22 例：当ua=3V 4,=2V时 41=1V 42=-1V 求得的山为正值，说明电压的奥际方 向与参考方向一致； 求得的以，为负值，说明电压的实际方 向与参考方向相反。 第四页 ©国

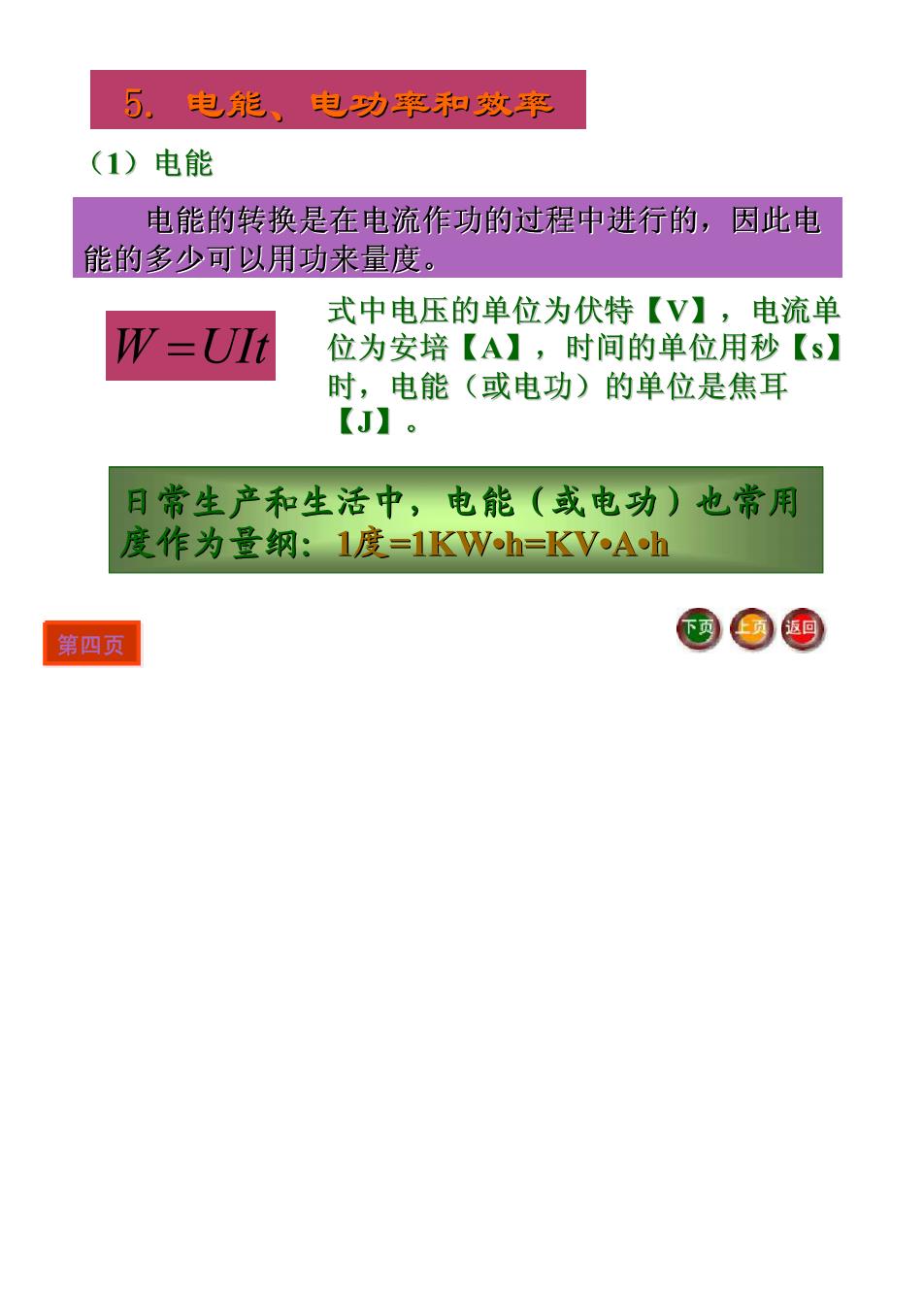

5。电能、 电功率和效率 (1)电能 电能的转换是在电流作功的过程中进行的，因此电 能的多少可以用功来量度。 式中电压的单位为伏特【V】,电流单 W=UIt 位为安培【A】,时间的单位用秒【s】 时，电能（或电功）的单位是焦耳 【J】。 日常生产和生活中，电能（或电功）也常用 度作为量纲：1度=1KWh=KVAh 第四页 國国西

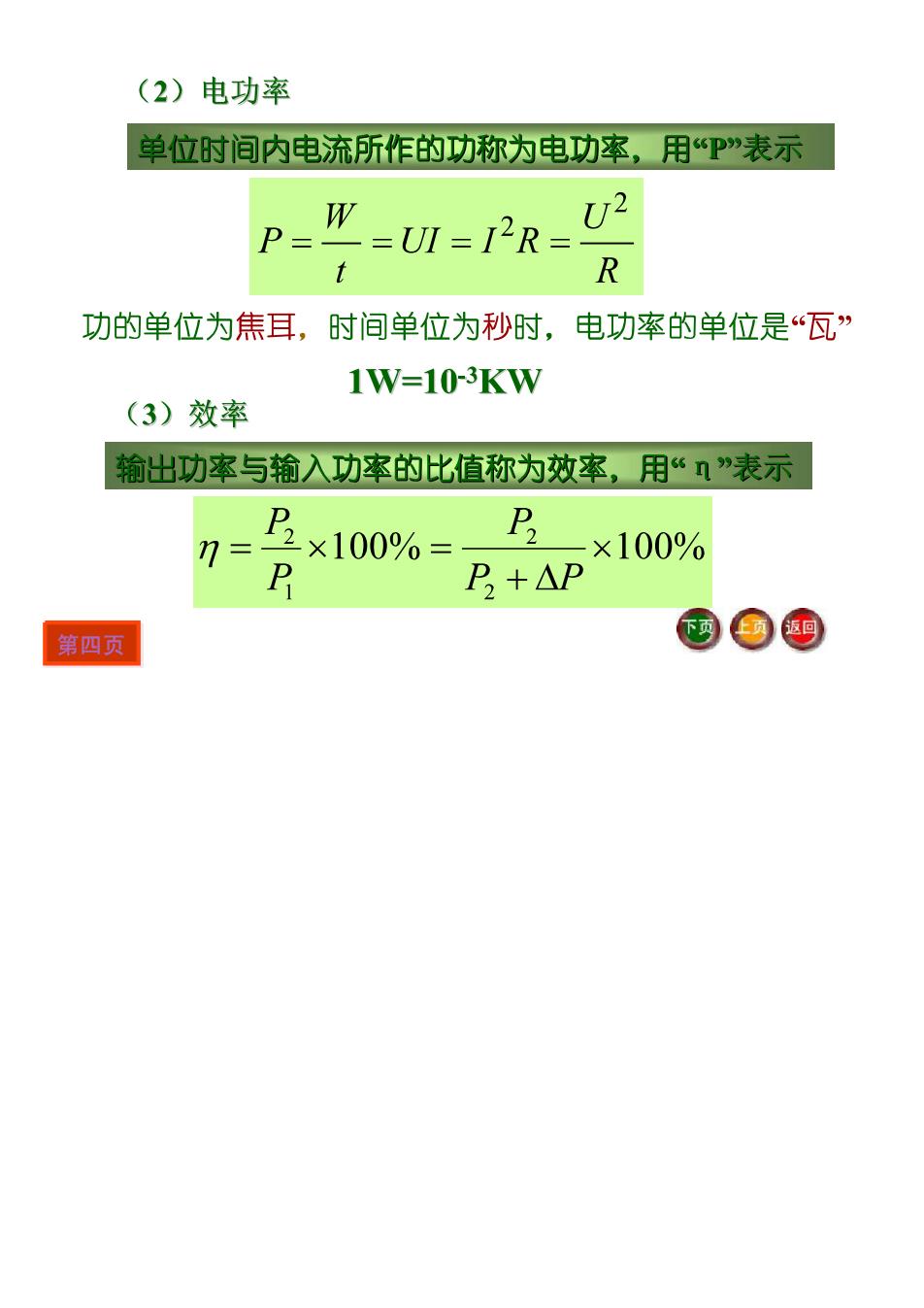

(2)电功率 单位时间内电流所作的功称为电功率，用“P”表示 W P= =UI-12R= 02 R 功的单位为焦耳，时间单位为秒时， 电功率的单位是“瓦” 1W=10-3KW (3)效率 输出功率与输入功率的比值称为效率，用“n”表示 B×100%= P 7= ×100% P+△P 第四页 ©

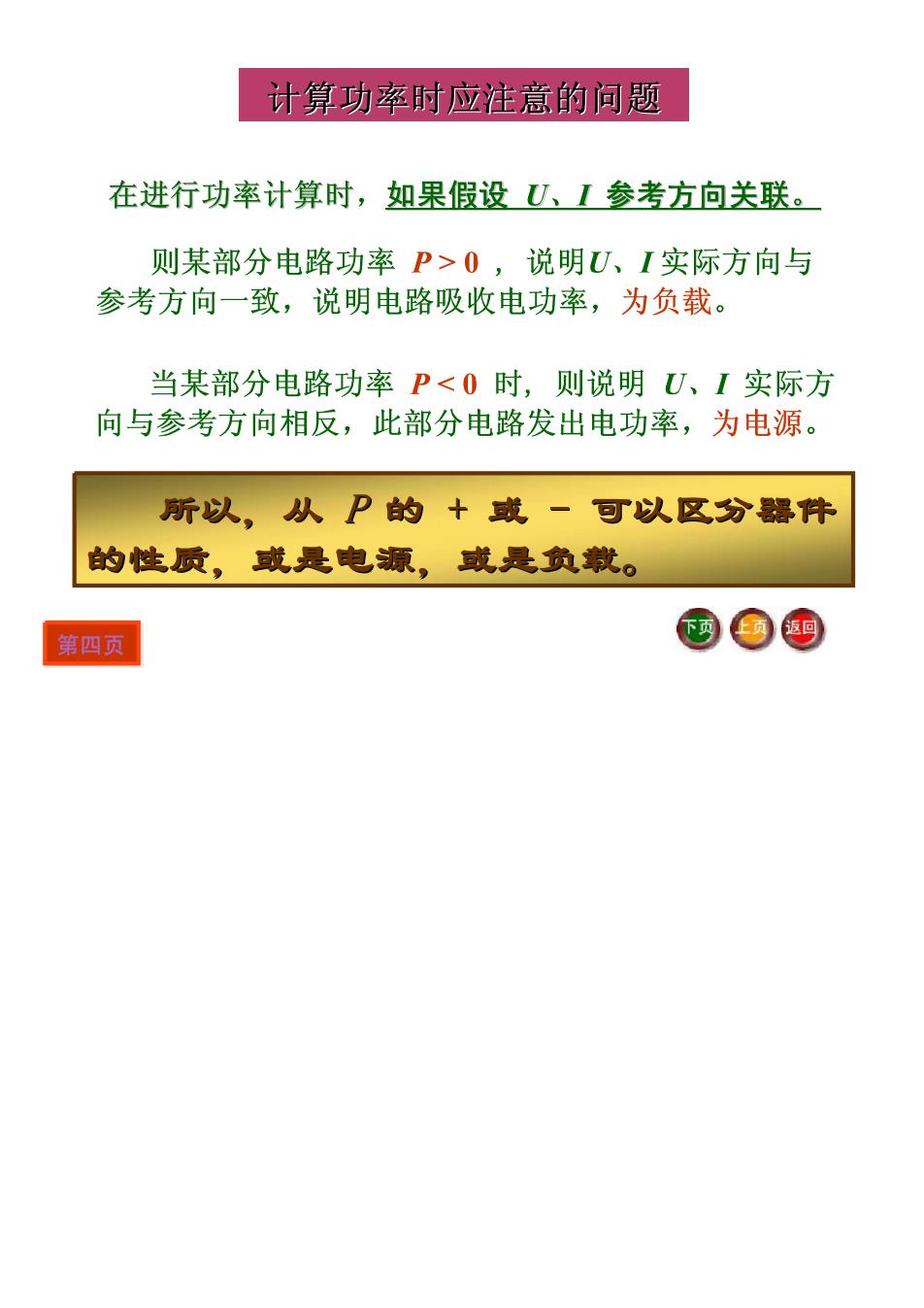

计算功率时应注意的间题 在进行功率计算时，如果假设U、参考方向关联。 则某部分电路功率P>0,说明U、【实际方向与 参考方向一致，说明电路吸收电功率，为负载。 当某部分电路功率P<0时，则说明U、I实际方 向与参考方向相反，此部分电路发出电功率，为电源。 所以，从P的十或一可以区分器件 的性质，或是电源，或是负载。 第四页 國国西
