《公路边坡柔性防护系统构件》JTT528-2004宣贯 主动防护 起围护作用的被动防护系统
《公路边坡柔性防护系统构件》JT/T 528-2004 宣贯 主动防护 起围护作用的被动防护系统

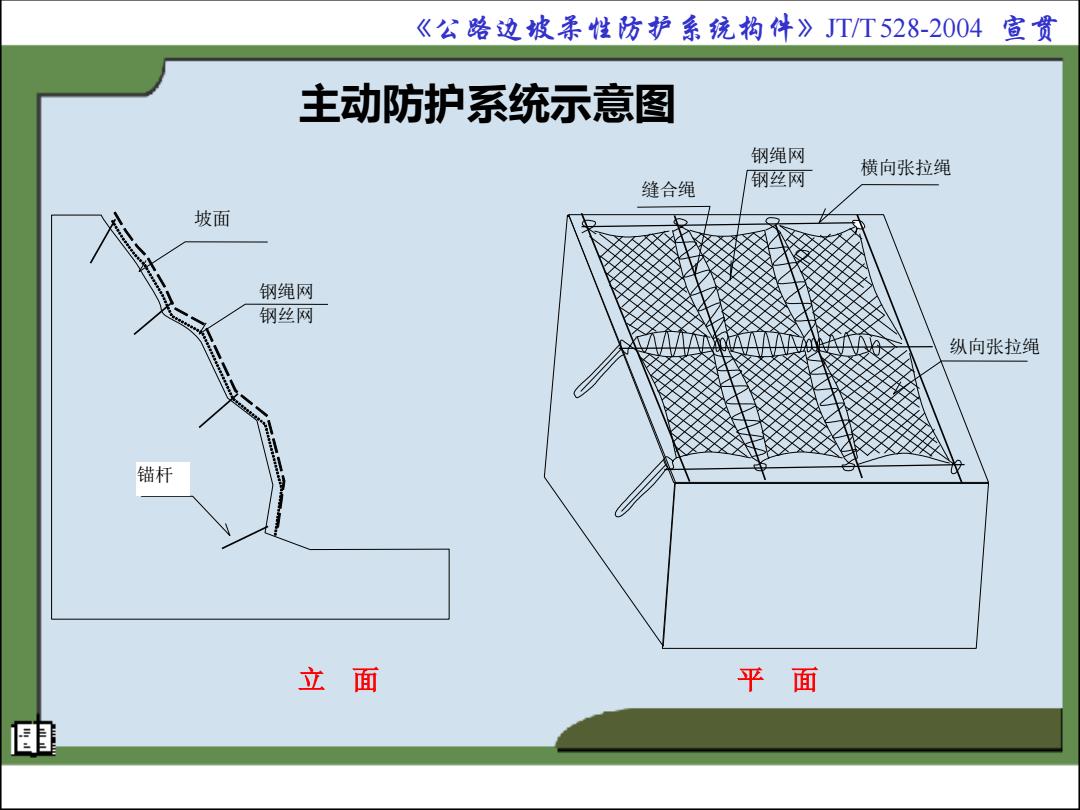

《公路边坡柔性防护系统构件》JT/T528-2004宣贯 主动防护系统示意图 钢绳网 横向张拉绳 缝合绳 钢丝网 坡面 钢绳网 钢丝网 纵向张拉绳 锚杆 立面 平面
《公路边坡柔性防护系统构件》JT/T 528-2004 宣贯 固坡网系统之一--采用具有足够强度的防锈钢绳网加锚固，使之紧压坡面，防止危石 继续扩离与下落，以保护其下之工程和人员安全。 1. 4.5m×4.5m 见方布置锚杆； 2. 用一定的预紧力将纵横张拉绳固定其上，形成纵横交错的框架； 3. 将 4×4m 的钢绳网缝合其间。 4. 因其紧压坡面，起到了稳固坡面松动体作用，根据不同的地质情况可加铺 钢丝网以达到防治较小的危岩体下落。 坡面 锚杆 钢绳网 钢丝网 钢绳网 钢丝网 横向张拉绳 纵向张拉绳 缝合绳 立 面 固坡系统之一示意图 平 面 主动防护系统示意图

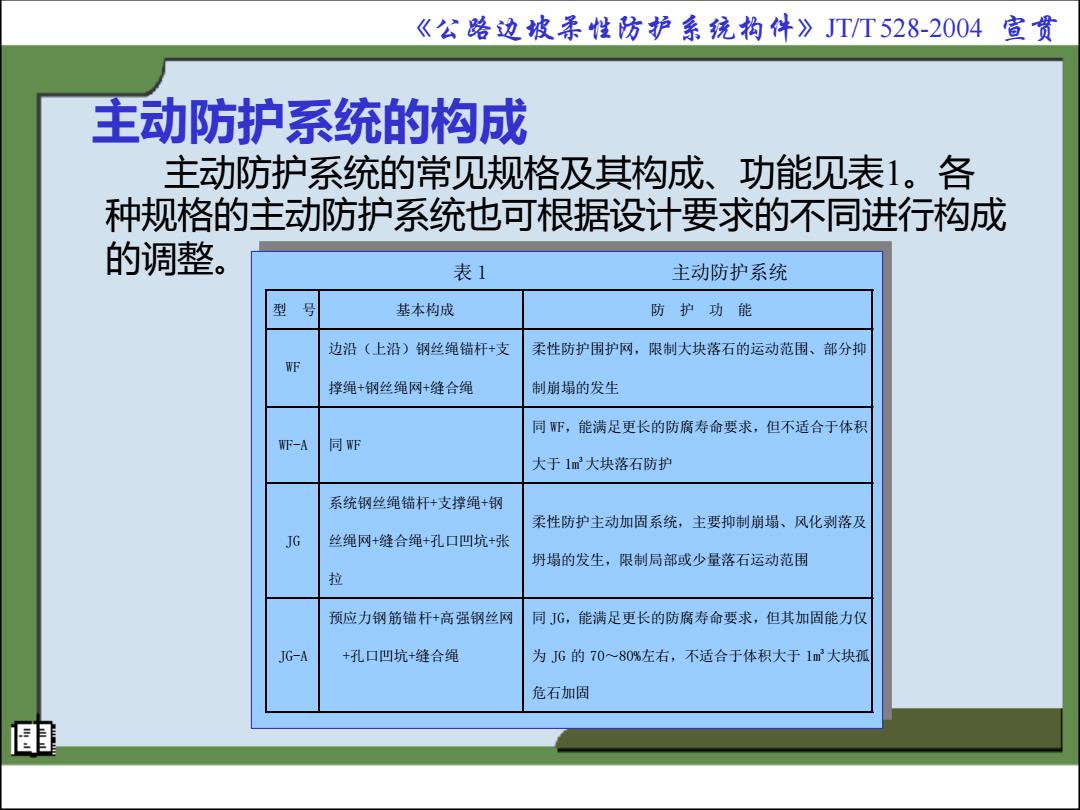

《公路边坡柔性防护系统构件》JT/T528-2004宣贯 主动防护系统的构成 主动防护系统的常见规格及其构成、功能见表1。各 种规格的主动防护系统也可根据设计要求的不同进行构成 的调整。 表1 主动防护系统 型 号 基本构成 防护功能 边沿（上沿）钢丝绳锚杆+支 柔性防护围护网，限制大块落石的运动范围、部分抑 WF 撑绳+钢丝绳网+缝合绳 制崩塌的发生 同WF,能满足更长的防腐寿命要求，但不适合于体积 WF-A 同E 大于1m3大块落石防护 系统钢丝绳锚杆+支撑绳+钢 柔性防护主动加固系统，主要抑制崩塌、风化剥落及 JG 丝绳网+缝合绳+孔口凹坑+张 坍塌的发生，限制局部或少量落石运动范围 拉 预应力钢筋锚杆+高强钢丝网 同JG,能满足更长的防腐寿命要求，但其加固能力仅 JG-A +孔口凹坑+缝合绳 为JG的70~80%左右，不适合于体积大于1m大块孤 危石加固
《公路边坡柔性防护系统构件》JT/T 528-2004 宣贯 主动防护系统的构成 主动防护系统的常见规格及其构成、功能见表1。各 种规格的主动防护系统也可根据设计要求的不同进行构成 的调整。 表 1 主动防护系统 型 号 基本构成 防 护 功 能 WF 边沿（上沿）钢丝绳锚杆+支 撑绳+钢丝绳网+缝合绳 柔性防护围护网，限制大块落石的运动范围、部分抑 制崩塌的发生 WF-A 同 WF 同 WF，能满足更长的防腐寿命要求，但不适合于体积 大于 1m3大块落石防护 JG 系统钢丝绳锚杆+支撑绳+钢 丝绳网+缝合绳+孔口凹坑+张 拉 柔性防护主动加固系统，主要抑制崩塌、风化剥落及 坍塌的发生，限制局部或少量落石运动范围 JG-A 预应力钢筋锚杆+高强钢丝网 +孔口凹坑+缝合绳 同 JG，能满足更长的防腐寿命要求，但其加固能力仅 为 JG 的 70～80%左右，不适合于体积大于 1m3大块孤 危石加固

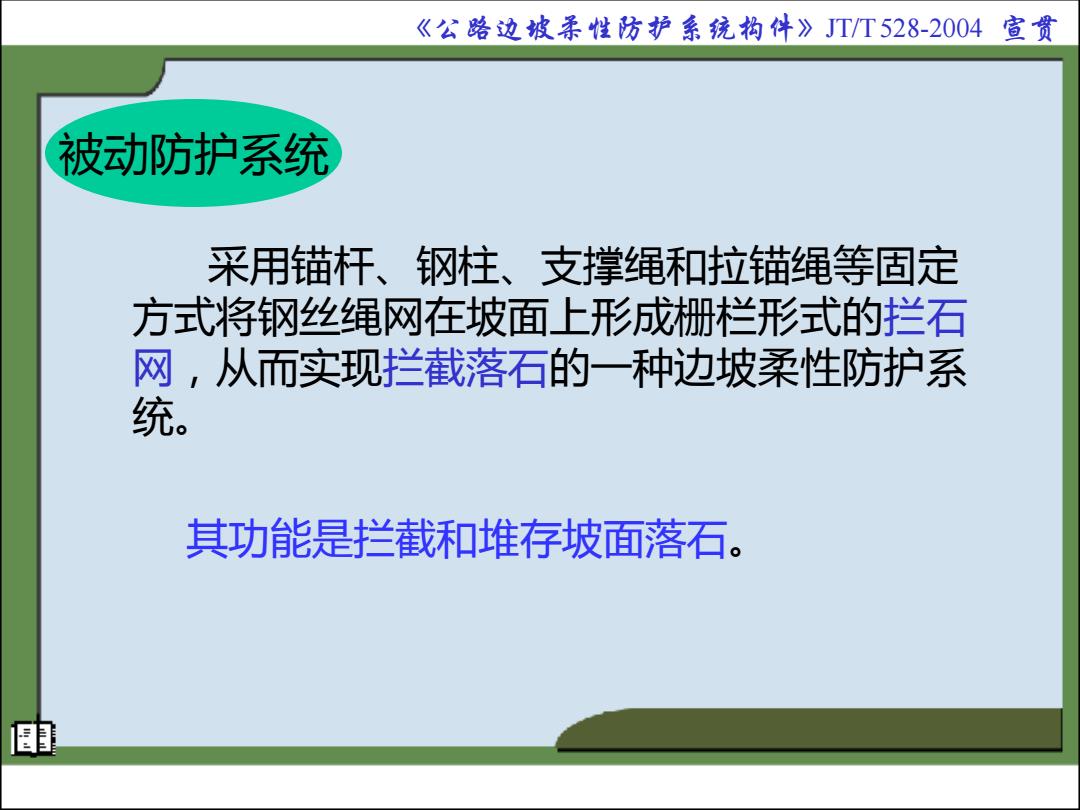

《公路边坡柔性防护系统构件》JTT528-2004宣贯 被动防护系统 采用锚杆、钢柱、支撑绳和拉锚绳等固定 方式将钢丝绳网在坡面上形成栅栏形式的拦石 网，从而实现拦截落石的一种边坡柔性防护系 统。 其功能是拦截和堆存坡面落石。 1
《公路边坡柔性防护系统构件》JT/T 528-2004 宣贯 采用锚杆、钢柱、支撑绳和拉锚绳等固定 方式将钢丝绳网在坡面上形成栅栏形式的拦石 网，从而实现拦截落石的一种边坡柔性防护系 统。 其功能是拦截和堆存坡面落石。 被动防护系统

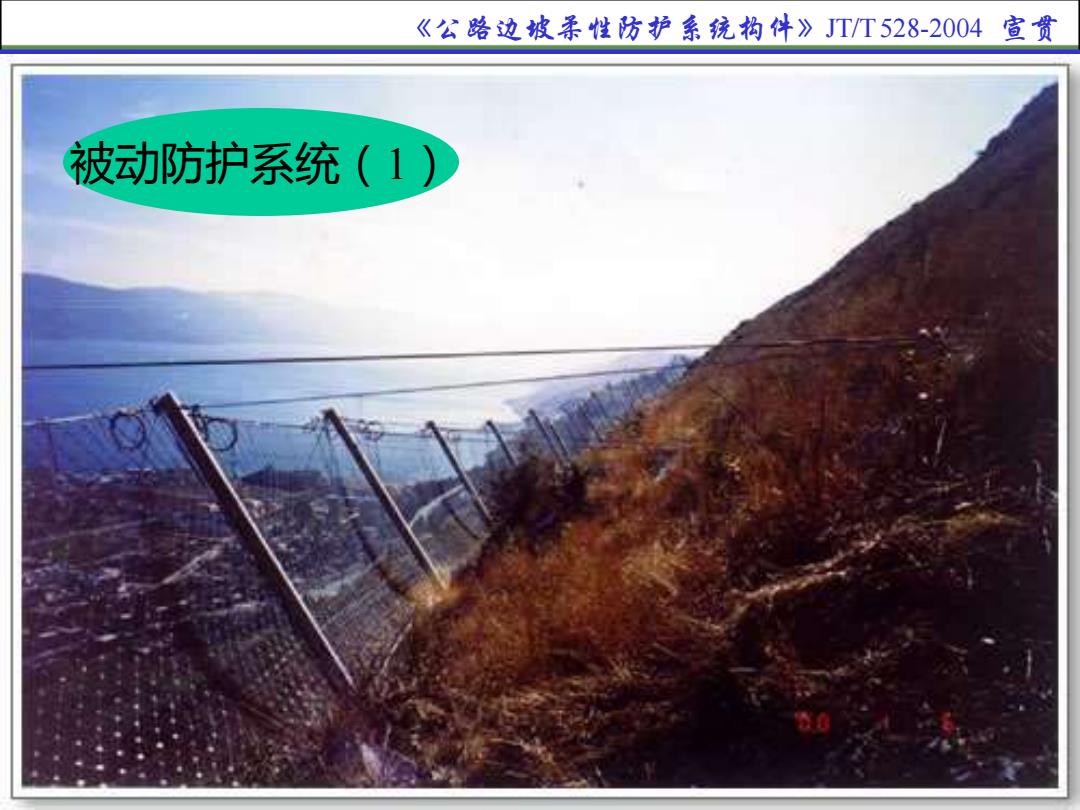

《公路边坡柔性防护系统构件》JT/T528-2004宣贯 被动防护系统(1)
《公路边坡柔性防护系统构件》JT/T 528-2004 宣贯 被动防护系统（1）
