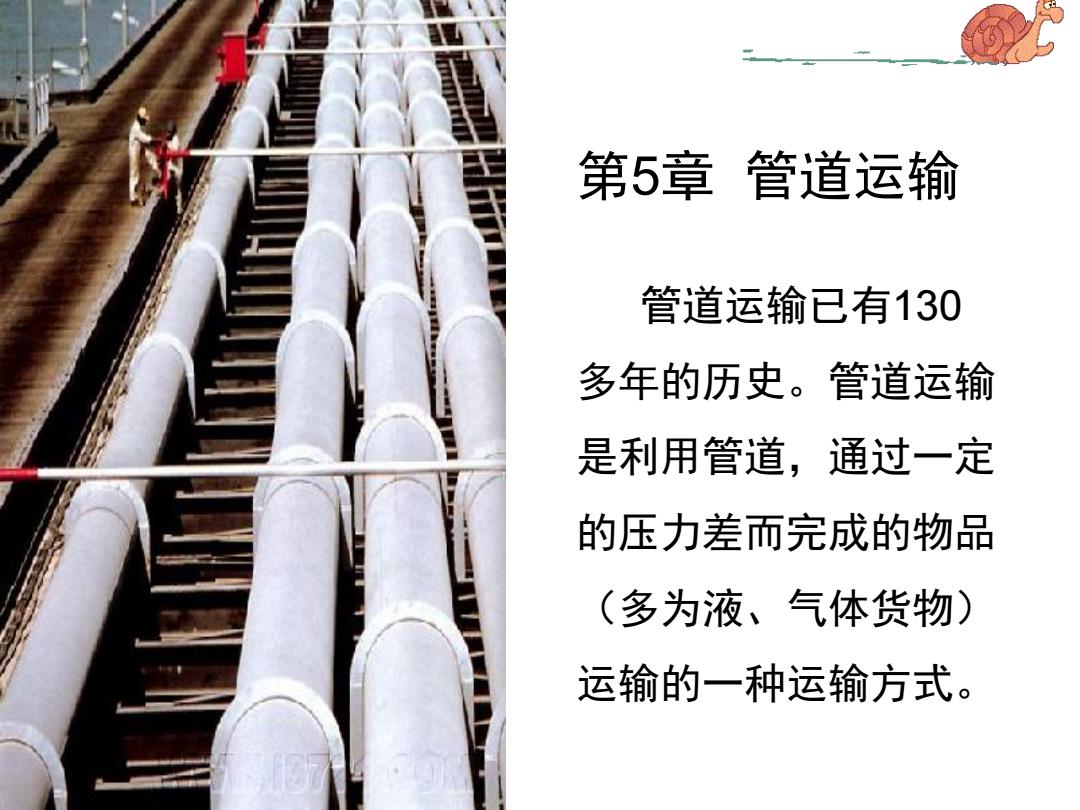

第5章管道运输 管道运输已有130 多年的历史。管道运输 是利用管道，通过一定 的压力差而完成的物品 (多为液、气体货物) 运输的一种运输方式
第5章 管道运输 管道运输已有130 多年的历史。管道运输 是利用管道，通过一定 的压力差而完成的物品 （多为液、气体货物） 运输的一种运输方式
第5章管道运输 5.1输油管道运输 5.2天然气管道运输 5.3固体料浆管道运输
第5章 管道运输 5.1 输油管道运输 5.2 天然气管道运输 5.3 固体料浆管道运输
5.1输油管道运输 长距离输油管道是连接油田、炼厂、油 库或其它用油单位的长距离输送原油或成品 油的管道。 成品油管道输送的货物除了石油炼制产 品外，还包括油、气田生产的液态烃和凝析 汽油等
5.1 输油管道运输 长距离输油管道是连接油田、炼厂、油 库或其它用油单位的长距离输送原油或成品 油的管道。 成品油管道输送的货物除了石油炼制产 品外，还包括油、气田生产的液态烃和凝析 汽油等
1.输油管道的组成 长距离输油管道由输油站和管线两大部分组成。 输油站包括首站、末站、中间泵站等。 输油管道的线路（即管线）部分包括：管道、 沿线阀室、穿越江河、山谷等的设施和管道阴极防 腐保护设施等。为保证长距离输油管道的正常运营， 还设有供电和通讯设施
1. 输油管道的组成 长距离输油管道由输油站和管线两大部分组成。 输油站包括首站、末站、中间泵站等。 输油管道的线路（即管线）部分包括：管道、 沿线阀室、穿越江河、山谷等的设施和管道阴极防 腐保护设施等。为保证长距离输油管道的正常运营， 还设有供电和通讯设施
5.1输油管道运输 图5-1长距离输油管道组成 1一井场；2一输油站；3一来自油田的输油管；4一首站罐区和 泵房；5一全线调度中心；6一清管器发放室；7一首站锅炉房； 8一微波通讯塔；9一线路阀室；10一维修人员住所；11一中间 输油站；12一穿越铁路；13一穿越河流；14一跨越工程；15 车站；16-炼厂；17-火车装油线桥；18-油轮码头
5.1 输油管道运输 图5-1 长距离输油管道组成 1－井场；2－输油站；3－来自油田的输油管；4－首站罐区和 泵房；5－全线调度中心；6－清管器发放室；7－首站锅炉房； 8－微波通讯塔；9－线路阀室；10－维修人员住所；11－中间 输油站；12－穿越铁路；13－穿越河流；14－跨越工程；15－ 车站；16－炼厂；17－火车装油线桥；18－油轮码头
