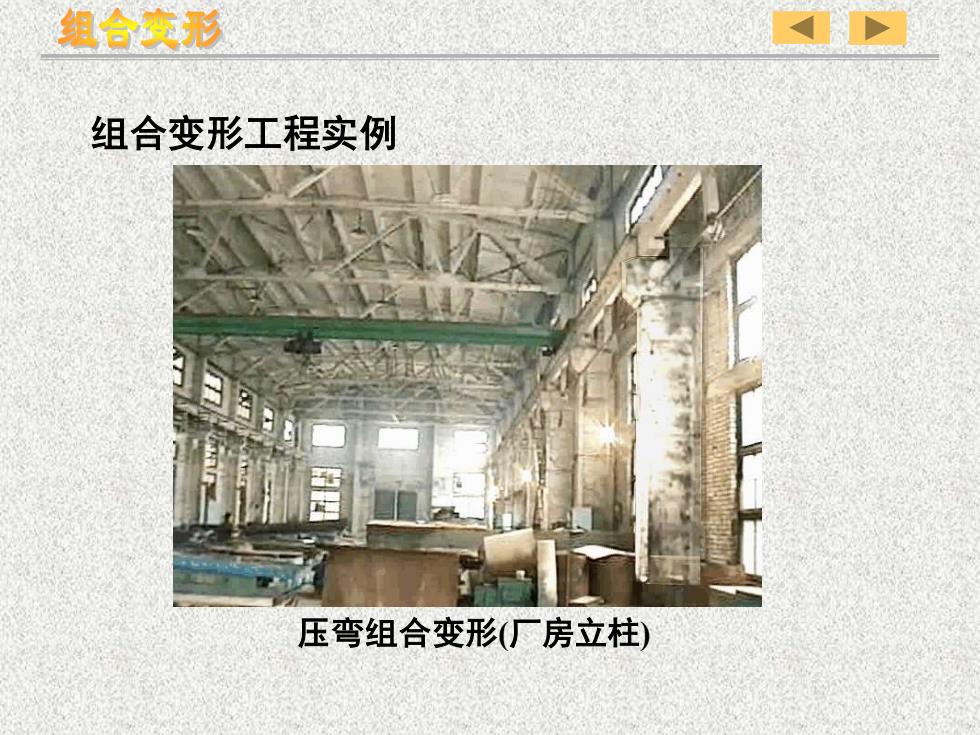

组合变形组合变形工程实例压弯组合变形(厂房立柱)
压弯组合变形(厂房立柱) 组合变形工程实例

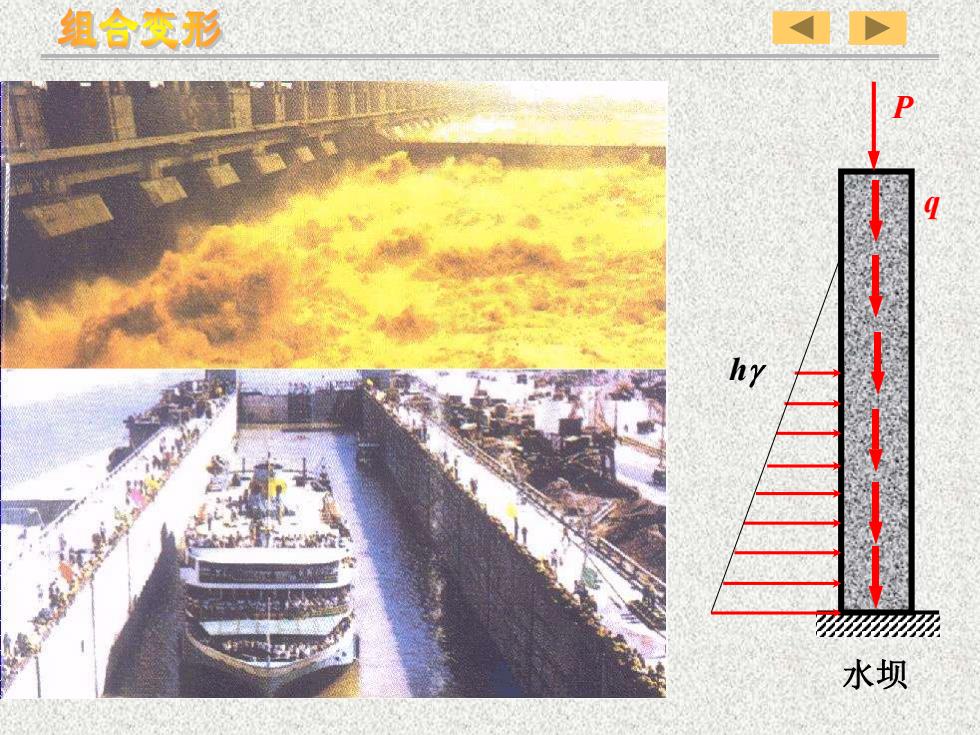

组合变形水坝
水坝 q P hg

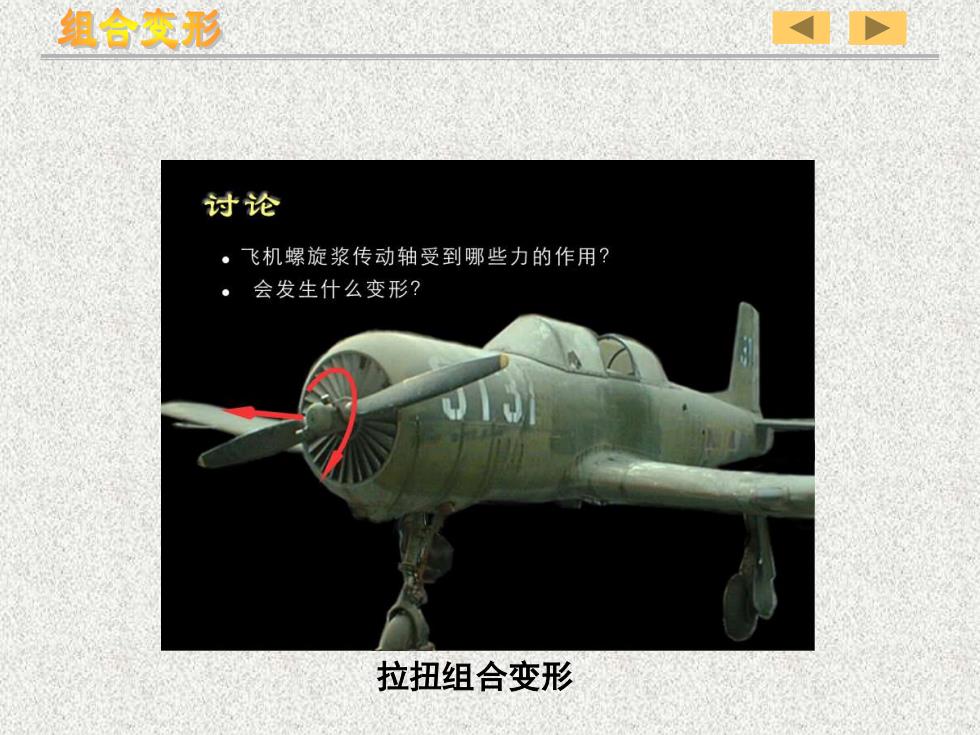

组合变形讨论·飞机螺旋浆传动轴受到哪些力的作用？会发生什么变形？拉扭组合变形
拉扭组合变形

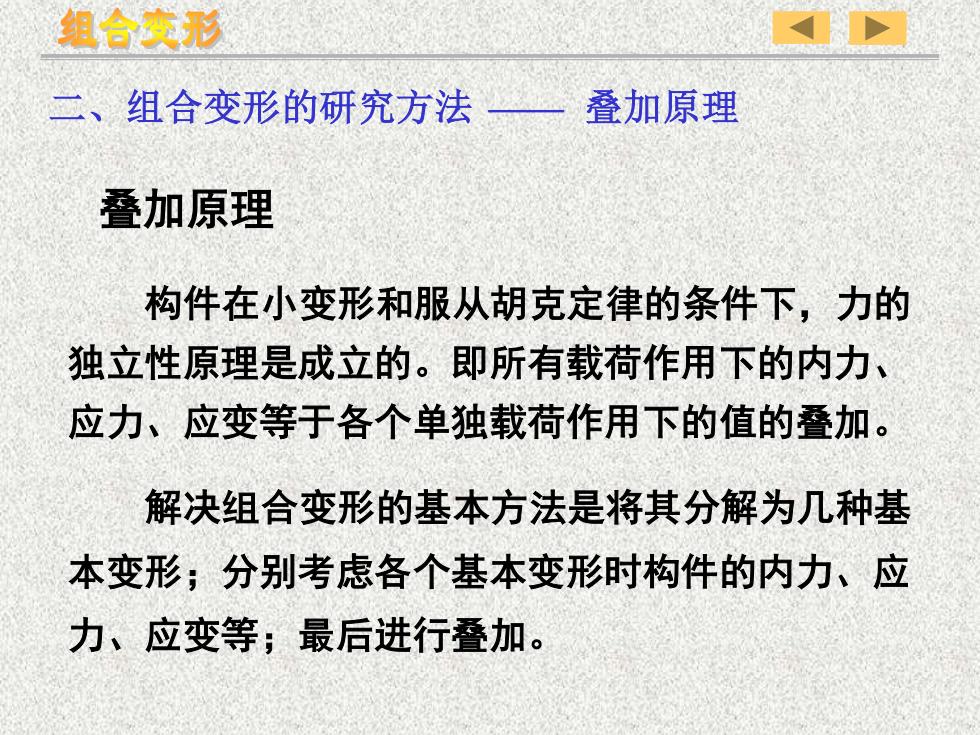

组合变形二、组合变形的研究方法叠加原理叠加原理构件在小变形和服从胡克定律的条件下，力的独立性原理是成立的。即所有载荷作用下的内力应力、应变等于各个单独载荷作用下的值的叠加。解决组合变形的基本方法是将其分解为几种基本变形：分别考虑各个基本变形时构件的内力、应力、应变等，最后进行叠加
叠加原理 构件在小变形和服从胡克定律的条件下，力的 独立性原理是成立的。即所有载荷作用下的内力、 应力、应变等于各个单独载荷作用下的值的叠加。 解决组合变形的基本方法是将其分解为几种基 本变形；分别考虑各个基本变形时构件的内力、应 力、应变等；最后进行叠加。 二、组合变形的研究方法 —— 叠加原理

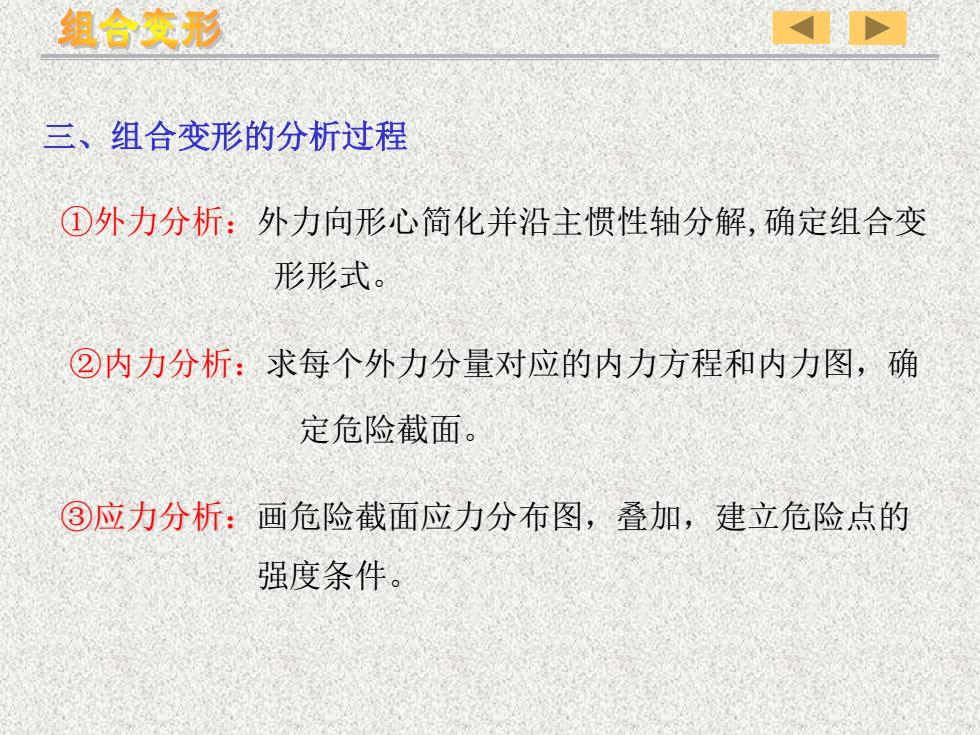

组合变形三、组合变形的分析过程①外力分析：外力向形心简化并沿主惯性轴分解,确定组合变形形式。②内力分析：求每个外力分量对应的内力方程和内力图，确定危险截面。③应力分析：画危险截面应力分布图，叠加，建立危险点的强度条件
①外力分析：外力向形心简化并沿主惯性轴分解,确定组合变 形形式。 ②内力分析：求每个外力分量对应的内力方程和内力图，确 定危险截面。 ③应力分析：画危险截面应力分布图，叠加，建立危险点的 强度条件。 三、组合变形的分析过程
