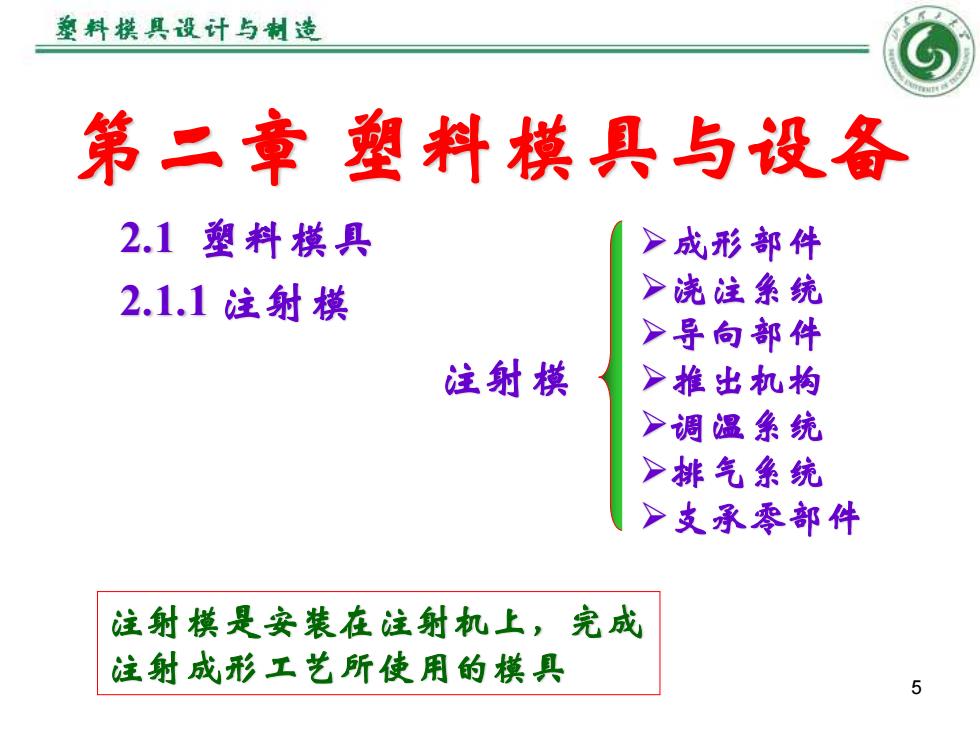

整料摸具设计与制造 第二章塑料模具与设备 2.1塑料模具 >成形部件 2.1.1注射模 >浇注集统 >导向部件 注射模 >推出机构 >调温系统 >排气系统 >支承零部件 注射模是安装在注射机上，完成 注射成形工艺所使用的模具 5
5 2.1 塑料模具 2.1.1 注射模 第二章 塑料模具与设备 注射模是安装在注射机上，完成 注射成形工艺所使用的模具 ➢成形部件 ➢浇注系统 ➢导向部件 ➢推出机构 ➢调温系统 ➢排气系统 ➢支承零部件 注射模

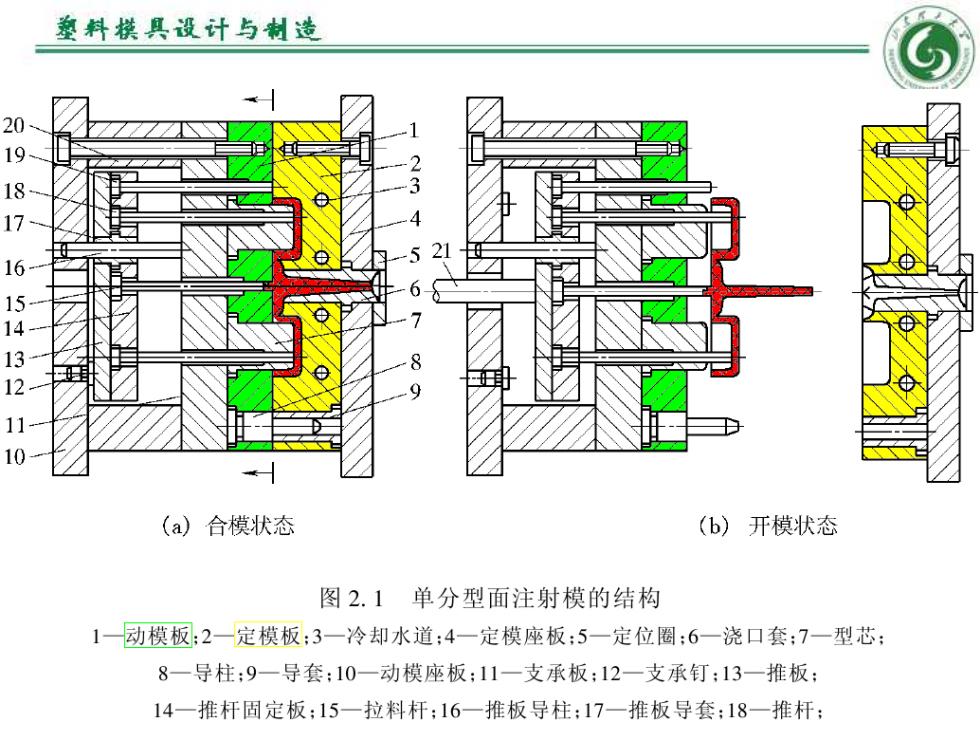

墓料摸具设计与制造 20 9 2 87654321 10 (a)合模状态 (b)开模状态 图2.1单分型面注射模的结构 1动模板：2一定模板：3一冷却水道：4一定模座板：5一定位圈：6一浇口套：7一型芯： 8一导柱：9一导套：10一动模座板：11一支承板：12一支承钉：13一推板： 14一推杆固定板；15一拉料杆；16一推板导柱：17一推板导套；18一推杆：
