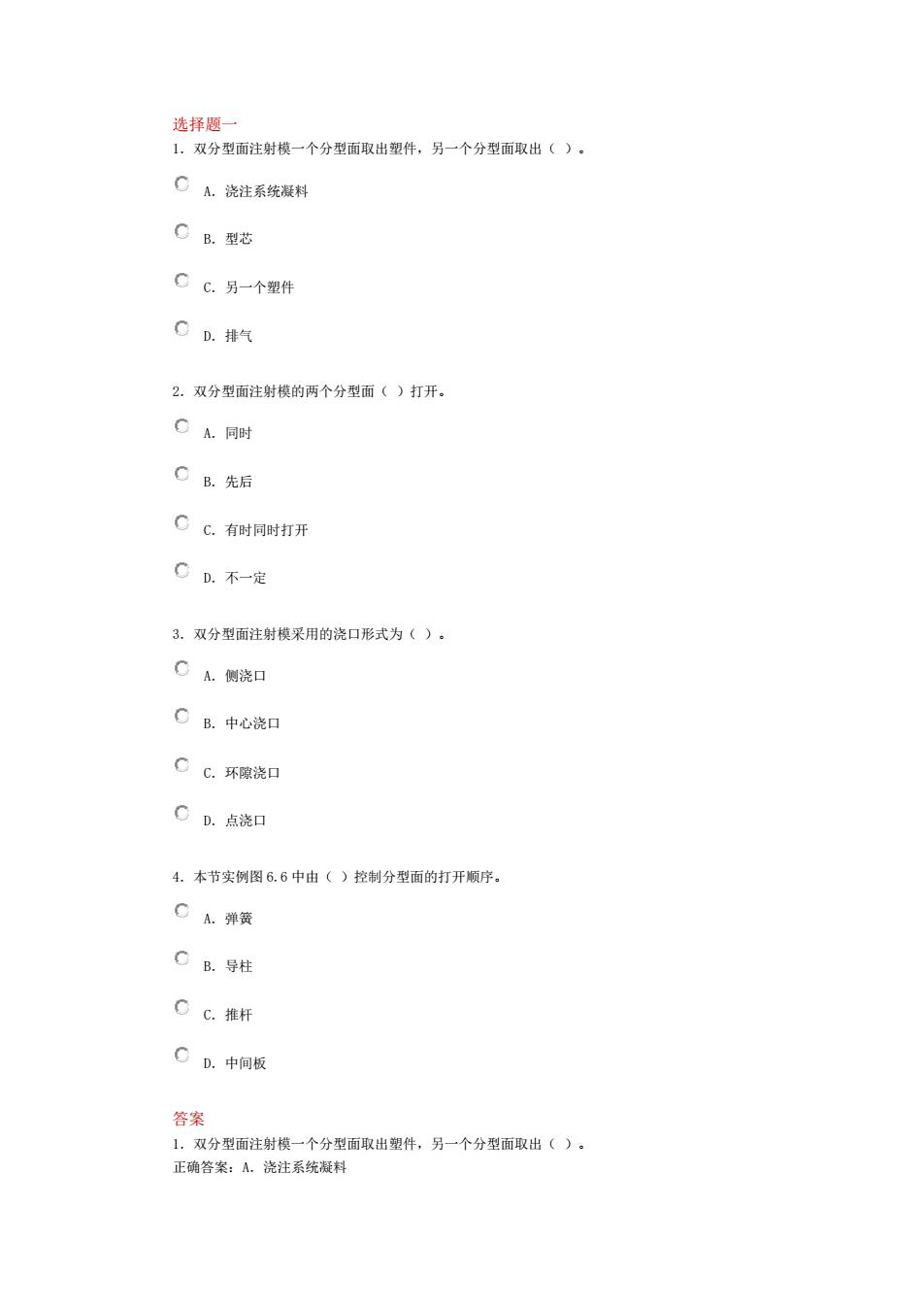

选择题一 1.双分型而注射模一个分型面取出塑件，另一个分型面取出()· ·A浇注系统凝料 CB.型芯 CC.另一个塑件 0D.排气 2.双分型面注射模的两个分型面()打开。 OA同时 0B.先后 OC.有时同时打开 0.不一定 3.双分型面注射模采用的浇口形式为()。 CA.侧浇口 CB.中心浇口 Cc.环隙浇口 CD.点浇口 4.本节实例图6.6中由()控制分型面的打开顺序。 CA.弹簧 CB.导柱 CC.推杆 C.中间版 答案 1,双分型面注射模一个分型面取出塑件，另一个分型面取出()。 正确答案：A.浇注系统凝料
选择题一 1．双分型面注射模一个分型面取出塑件，另一个分型面取出（ ）。 A．浇注系统凝料 B．型芯 C．另一个塑件 D．排气 2．双分型面注射模的两个分型面（ ）打开。 A．同时 B．先后 C．有时同时打开 D．不一定 3．双分型面注射模采用的浇口形式为（ ）。 A．侧浇口 B．中心浇口 C．环隙浇口 D．点浇口 4．本节实例图 6.6 中由（ ）控制分型面的打开顺序。 A．弹簧 B．导柱 C．推杆 D．中间板 答案 1．双分型面注射模一个分型面取出塑件，另一个分型面取出（ ）。 正确答案：A．浇注系统凝料

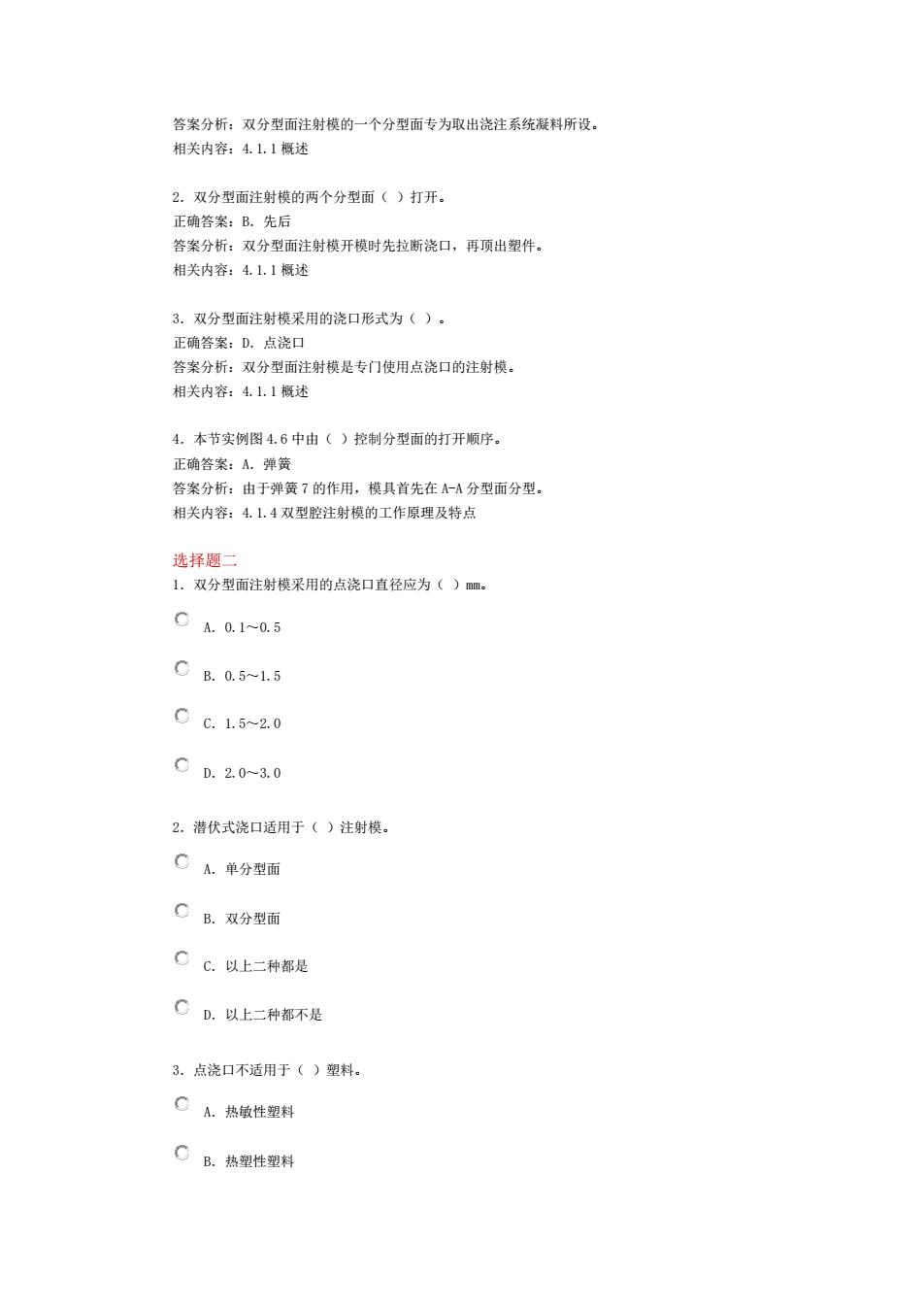

答案分析：双分型面注射模的一个分型面专为取出浇注系统凝料所设 相关内容：411概述 2.双分型面注射模的两个分型面()打开 正确答案：B。先后 答案分析：双分型面注射模开模时先拉断浇口，再顶出塑件。 相关内容：4.1.1概述 3。双分型面注射模采用的浇口形式为(）。 正确答案：D.点浇口 答案分析：双分型面注射模是专门使用点浇口的注射模。 相关内容：41.1概述 4.本节实例图4.6中由()控制分型面的打开顺序。 正确答案：A弹簧 答案分析：由于弹簧7的作用，模具首先在A-A分型面分型， 相关内容：41.4双型腔注射模的工作原理及特点 选择题 1.双分型面注射模采用的点浇口直径应为()m C A.0.1-0.5 0B.0.5l.5 0c.1.5r20 0D.2.0-30 2。潜伏式浇口适用于()注射模， CA.单分型面 CB.双分型面 CC.以上二种都是 CD.以上二种都不是 3.点浇口不适用于()塑料 CA热镇性塑料 CB.热塑性塑料
答案分析：双分型面注射模的一个分型面专为取出浇注系统凝料所设。 相关内容：4.1.1 概述 2．双分型面注射模的两个分型面（ ）打开。 正确答案：B．先后 答案分析：双分型面注射模开模时先拉断浇口，再顶出塑件。 相关内容：4.1.1 概述 3．双分型面注射模采用的浇口形式为（ ）。 正确答案：D．点浇口 答案分析：双分型面注射模是专门使用点浇口的注射模。 相关内容：4.1.1 概述 4．本节实例图 4.6 中由（ ）控制分型面的打开顺序。 正确答案：A．弹簧 答案分析：由于弹簧 7 的作用，模具首先在 A-A 分型面分型。 相关内容：4.1.4 双型腔注射模的工作原理及特点 选择题二 1．双分型面注射模采用的点浇口直径应为（ ）mm。 A．0.1～0.5 B．0.5～1.5 C．1.5～2.0 D．2.0～3.0 2．潜伏式浇口适用于（ ）注射模。 A．单分型面 B．双分型面 C．以上二种都是 D．以上二种都不是 3．点浇口不适用于（ ）塑料。 A．热敏性塑料 B．热塑性塑料

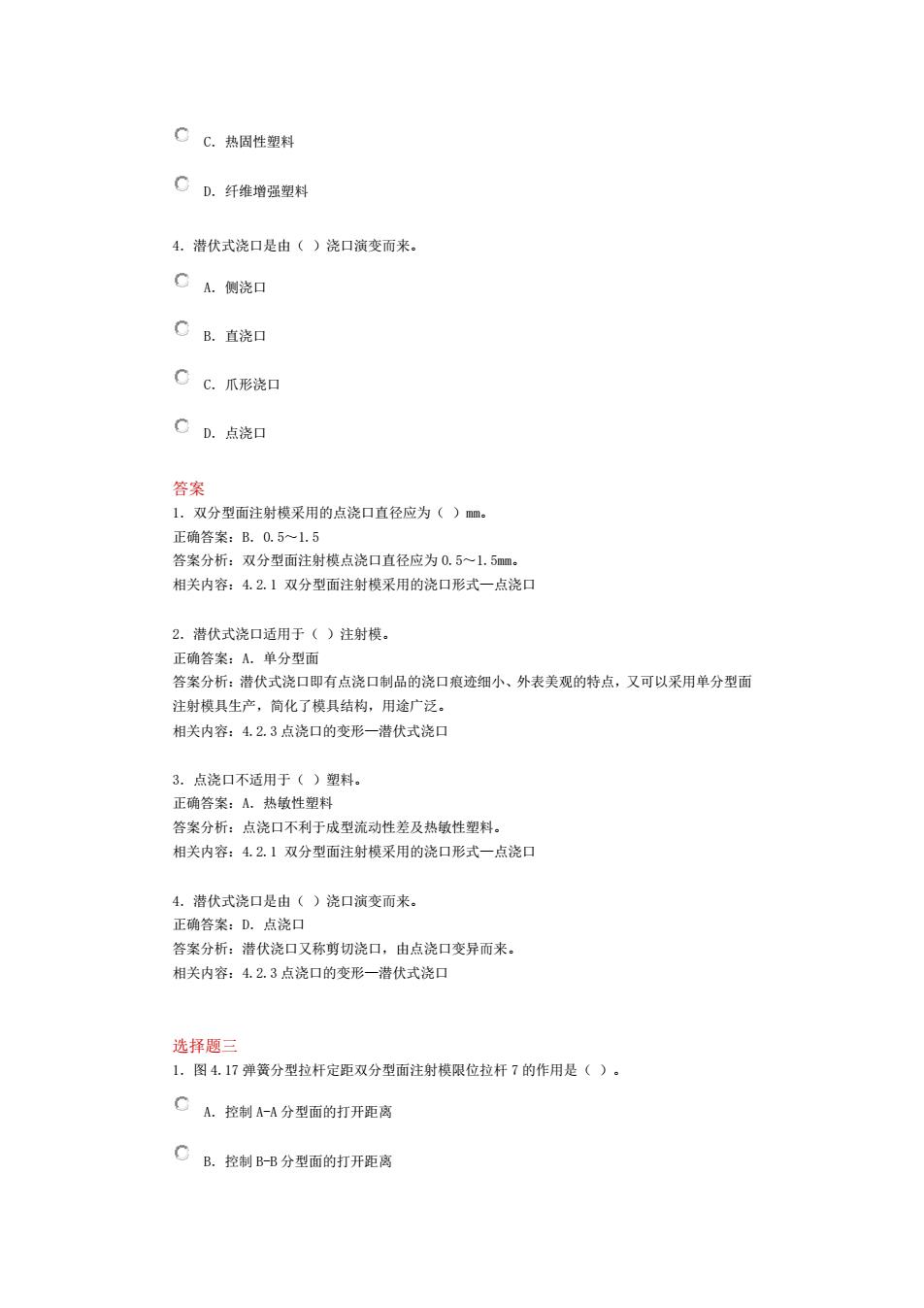

C.热固性塑料 CD.纤维增强塑料 4.潜伏式浇口是由()浇口演变而来。 CA.侧浇口 CB.直浇口 CC.爪形浇口 CD.点浇口 答案 1.双分型面注射模采用的点浇口直径应为()m, 正确答案：B.0,51.5 答案分析：双分型面注射模点浇口直径应为0.51.5m 相关内容：42.】双分型面注射模采用的浇口形式一点浇工 2.潜伏式浇口适用于（)注射模。 正确答案：A.单分型面 答案分析：潜伏式浇口即有点浇口制品的浇口痕迹细小、外表美观的特点，又可以采用单分型面 注射模具生产，简化了模具结构，用途广 相关内容：4.2.3点浇口的变形一潜伏式浇口 3.点浇口不适用于()塑料。 正确答案：A.热敏性塑料 答案分析：点浇口不利于成型流动性差及热敏性塑料。 相关内容：42】双分型面注射模采用的浇口形式一点浇工 4.潜伏式浇口是由()浇口演变而来。 正确答案：D.点浇口 答案分析：潜伏浇口又称剪切浇口，由点浇口变异而来 相关内容：4.2.3点浇口的变形一潜伏式浇口 选择题三 1.图4.17弹簧分型拉杆定距双分型面注射模限位拉杆7的作用是()。 CA.控制A分型面的打开距离 CB。拉制B吧分型面的打开距离
C．热固性塑料 D．纤维增强塑料 4．潜伏式浇口是由（ ）浇口演变而来。 A．侧浇口 B．直浇口 C．爪形浇口 D．点浇口 答案 1．双分型面注射模采用的点浇口直径应为（ ）mm。 正确答案：B．0.5～1.5 答案分析：双分型面注射模点浇口直径应为 0.5～1.5mm。 相关内容：4.2.1 双分型面注射模采用的浇口形式—点浇口 2．潜伏式浇口适用于（ ）注射模。 正确答案：A．单分型面 答案分析：潜伏式浇口即有点浇口制品的浇口痕迹细小、外表美观的特点，又可以采用单分型面 注射模具生产，简化了模具结构，用途广泛。 相关内容：4.2.3 点浇口的变形—潜伏式浇口 3．点浇口不适用于（ ）塑料。 正确答案：A．热敏性塑料 答案分析：点浇口不利于成型流动性差及热敏性塑料。 相关内容：4.2.1 双分型面注射模采用的浇口形式—点浇口 4．潜伏式浇口是由（ ）浇口演变而来。 正确答案：D．点浇口 答案分析：潜伏浇口又称剪切浇口，由点浇口变异而来。 相关内容：4.2.3 点浇口的变形—潜伏式浇口 选择题三 1．图 4.17 弹簧分型拉杆定距双分型面注射模限位拉杆 7 的作用是（ ）。 A．控制 A-A 分型面的打开距离 B．控制 B-B 分型面的打开距离

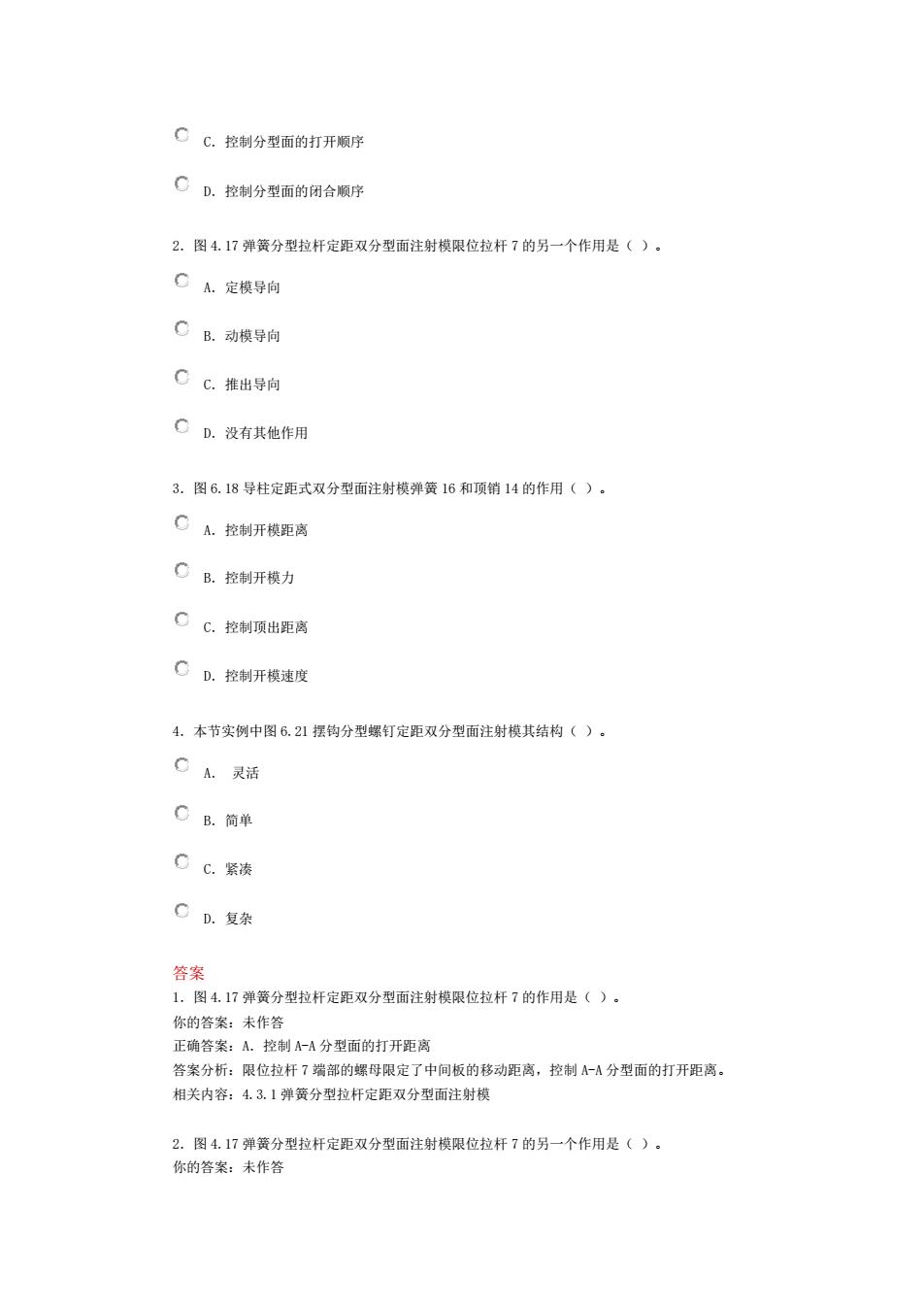

0C。控制分型面的打开顺序 CD.控制分型面的闭合顺序 2.图4.17弹簧分型拉杆定距双分型面注射模限位拉杆7的另一个作用是()。 OA.定模导向 。B.动模导向 CC.推出导向 CD.没有其他作用 3.图6.18导柱定距式双分型面注射模弹簧16和顶销14的作用()。 CA.控制开模距高 CB.控制开模力 CC.控制出距肉 CD.控制开模速度 4.本节实例中图6.21摆钩分型螺钉定距双分型而注射模其结构()， CA灵活 0B.简单 CC.紧淡 CD.复杂 答案 1.图4.17弹簧分型拉杆定距双分型面注射模限位拉杆7的作用是()。 你的答案：未作答 正确答案：A.控制A-A分型而的打开距离 答案分析：限位拉杆7端部的螺母限定了中间板的移动距离，控制A分型面的打开距离 相关内容：43.1弹簧分型拉杆定距双分型面注射模 2.图4.17弹簧分型拉杆定距双分型面注射模限位拉杆7的另一个作用是()。 你的答案：未作答
C．控制分型面的打开顺序 D．控制分型面的闭合顺序 2．图 4.17 弹簧分型拉杆定距双分型面注射模限位拉杆 7 的另一个作用是（ ）。 A．定模导向 B．动模导向 C．推出导向 D．没有其他作用 3．图 6.18 导柱定距式双分型面注射模弹簧 16 和顶销 14 的作用（ ）。 A．控制开模距离 B．控制开模力 C．控制顶出距离 D．控制开模速度 4．本节实例中图 6.21 摆钩分型螺钉定距双分型面注射模其结构（ ）。 A． 灵活 B．简单 C．紧凑 D．复杂 答案 1．图 4.17 弹簧分型拉杆定距双分型面注射模限位拉杆 7 的作用是（ ）。 你的答案：未作答 正确答案：A．控制 A-A 分型面的打开距离 答案分析：限位拉杆 7 端部的螺母限定了中间板的移动距离，控制 A-A 分型面的打开距离。 相关内容：4.3.1 弹簧分型拉杆定距双分型面注射模 2．图 4.17 弹簧分型拉杆定距双分型面注射模限位拉杆 7 的另一个作用是（ ）。 你的答案：未作答

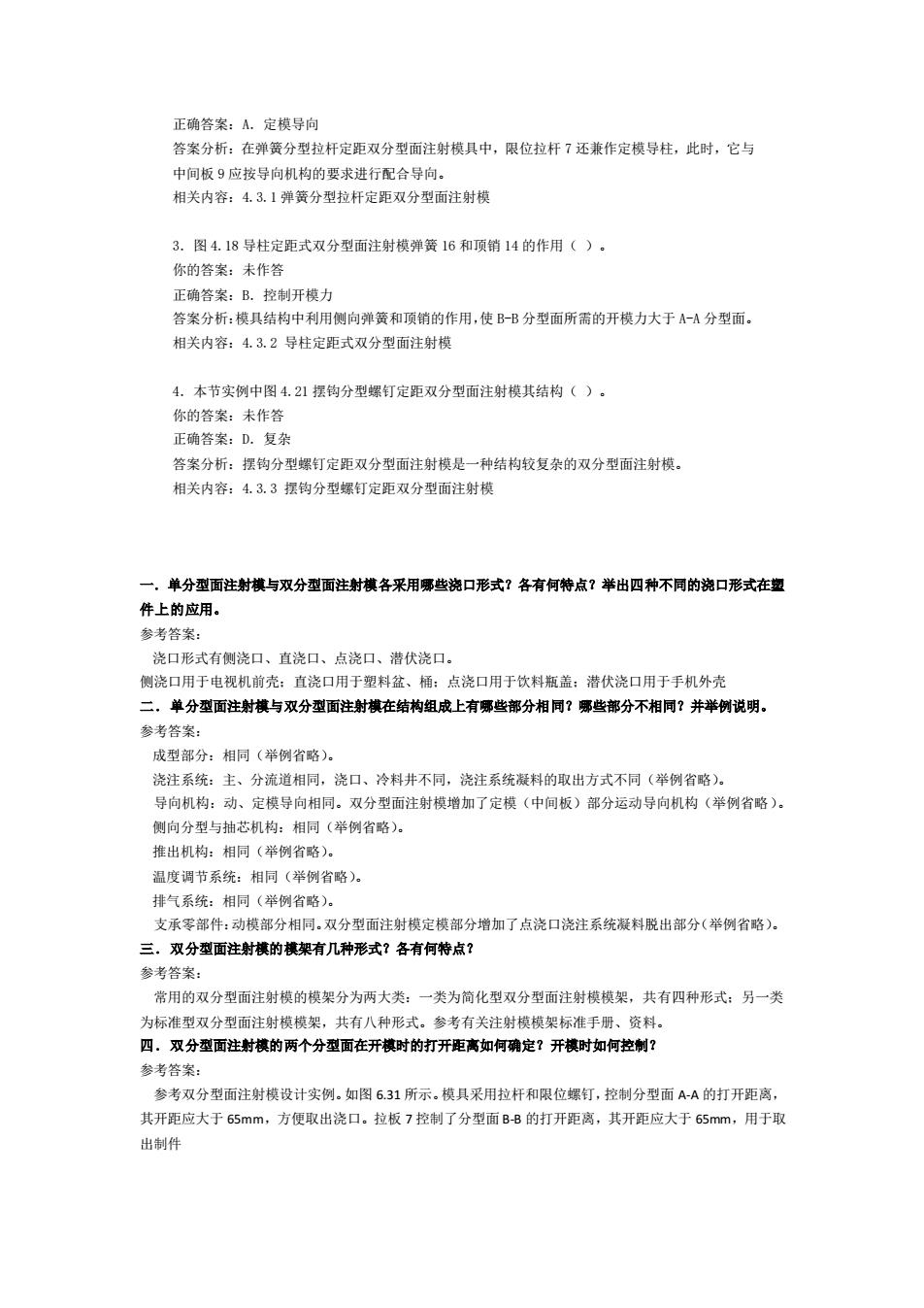

正确答案：A.定模导向 答案分析：在弹簧分型拉杆定距双分型而注射模具中，限位拉杆7还兼作定模导住，此时，它与 相关内容：4.3 分型拉杆定距双分型面注射模 3。图4.18导柱定距式双分型面注射模弹簧16和顶销14的作用()。 你的答案：未作答 正确答案：B控制开模力 答案分析：模具结构中利用侧向弹簧和项销的作用，使B-B分型面所需的开模力大于A-A分型面。 相关内容：4.3.2导柱定距式双分型面注射模 4。本节实例中图4.21摆钩分型螺钉定距双分型面注射模其结构()。 你的答室：未作答 正确答案：D.复东 答案分析：摆钩分型螺钉定距双分型面注射模是一种结构较复杂的双分型面注射模， 相关内容：4.3.3摆钩分型螺钉定距双分型面注射模 ,单分型面注射棋与双分型面注射各采用哪些口形式？各有何特点？举出四种不同的说口形式在 件上的应用。 参考答案： 浇口形式有侧浇口、直浇口、点浇口、浩伏浇口. 侧浇口用于电视机前壳：直浇口用于塑料盆、桶：点浇口用于饮料瓶盖：潜伏浇口用于手机外壳 二。单分型面注射模与双分型面注 结构纸 成 上有哪些部分相同？哪些部分不相同？并举例说明 参考答案： 成型部分：相同（举例省略）。 浇注系统：主、分流道相同，浇口、冷料井不同，浇注系统凝料的取出方式不同（举例省略） 导向机构：动、定模导向相同。双分型面注射模增加了定模（中间板）部分运动导向机构（举例省略） 侧向分型与抽芯机构： 相同（举例省略）。 推出机构：相同（举例省略）。 温度调节系统：相同（举例省路） 排气系统：相同（举例省略）。 支承零部件：动模部分相同。双分型面注射模定模部分增加了点浇口浇注系统凝料脱出部分（举例省略）。 三。双分型面注射模的模架有几种形式？各有何特点？ 参考答紫 常用的双分型面注射模的模架分为两大类：一类为简化型双分型而注射模模架，共有四种形式：另一类 为标准型双分型面注射模模架，共有八种形式。参考有关注射模模架标准手册、资料。 四。双分型面注射模的两个分型面在开模时的打开距离如何确定？开模时如何控制？ 参著粹案， 参考双分型面注射模设计实例。如图6,31所示，模具采用拉杆和限位螺钉，控制分型面AA的打开距离 其开距应大于65mm,方便取出浇口。拉板7控制了分型面B-B的打开距离，其开距应大于65mm,用于取 出制件
正确答案：A．定模导向 答案分析：在弹簧分型拉杆定距双分型面注射模具中，限位拉杆 7 还兼作定模导柱，此时，它与 中间板 9 应按导向机构的要求进行配合导向。 相关内容：4.3.1 弹簧分型拉杆定距双分型面注射模 3．图 4.18 导柱定距式双分型面注射模弹簧 16 和顶销 14 的作用（ ）。 你的答案：未作答 正确答案：B．控制开模力 答案分析：模具结构中利用侧向弹簧和顶销的作用，使 B-B 分型面所需的开模力大于 A-A 分型面。 相关内容：4.3.2 导柱定距式双分型面注射模 4．本节实例中图 4.21 摆钩分型螺钉定距双分型面注射模其结构（ ）。 你的答案：未作答 正确答案：D．复杂 答案分析：摆钩分型螺钉定距双分型面注射模是一种结构较复杂的双分型面注射模。 相关内容：4.3.3 摆钩分型螺钉定距双分型面注射模 一．单分型面注射模与双分型面注射模各采用哪些浇口形式？各有何特点？举出四种不同的浇口形式在塑 件上的应用。 参考答案： 浇口形式有侧浇口、直浇口、点浇口、潜伏浇口。 侧浇口用于电视机前壳；直浇口用于塑料盆、桶；点浇口用于饮料瓶盖；潜伏浇口用于手机外壳 二．单分型面注射模与双分型面注射模在结构组成上有哪些部分相同？哪些部分不相同？并举例说明。 参考答案： 成型部分：相同（举例省略）。 浇注系统：主、分流道相同，浇口、冷料井不同，浇注系统凝料的取出方式不同（举例省略）。 导向机构：动、定模导向相同。双分型面注射模增加了定模（中间板）部分运动导向机构（举例省略）。 侧向分型与抽芯机构：相同（举例省略）。 推出机构：相同（举例省略）。 温度调节系统：相同（举例省略）。 排气系统：相同（举例省略）。 支承零部件：动模部分相同。双分型面注射模定模部分增加了点浇口浇注系统凝料脱出部分（举例省略）。 三．双分型面注射模的模架有几种形式？各有何特点？ 参考答案： 常用的双分型面注射模的模架分为两大类：一类为简化型双分型面注射模模架，共有四种形式；另一类 为标准型双分型面注射模模架，共有八种形式。参考有关注射模模架标准手册、资料。 四．双分型面注射模的两个分型面在开模时的打开距离如何确定？开模时如何控制？ 参考答案： 参考双分型面注射模设计实例。如图 6.31 所示。模具采用拉杆和限位螺钉，控制分型面 A-A 的打开距离， 其开距应大于 65mm，方便取出浇口。拉板 7 控制了分型面 B-B 的打开距离，其开距应大于 65mm，用于取 出制件
