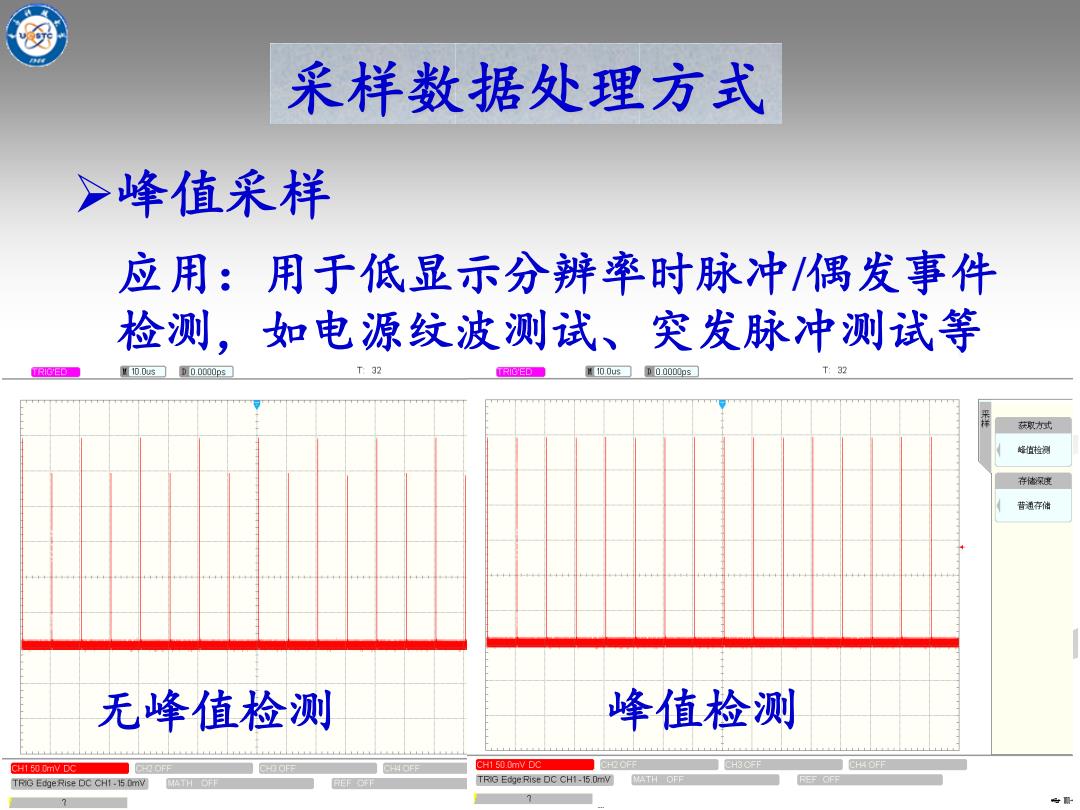

采样数据处理方式 >峰值采样 应用：用于低显示分辨率时脉冲/偶发事件 检测，如电源纹波测试、突发脉冲测试等 10.Dus D 0.0000ps T32 TRIG'ED W100u5]D00000ps T:32 采样 获取力式 好值检测 存信深度 苦通存储 无峰值检测 峰值检测 CHI 60 0mV DC CH1 50.0mV DC CH2 OF CH3CFF TRIG EdgeRise DC CHI-15 0mv TRG Edge Rise DC CH1-15.0mV MATH DFE FEF OFF
第11页 采样数据处理方式 峰值采样 应用：用于低显示分辨率时脉冲/偶发事件 检测，如电源纹波测试、突发脉冲测试等 无峰值检测 峰值检测

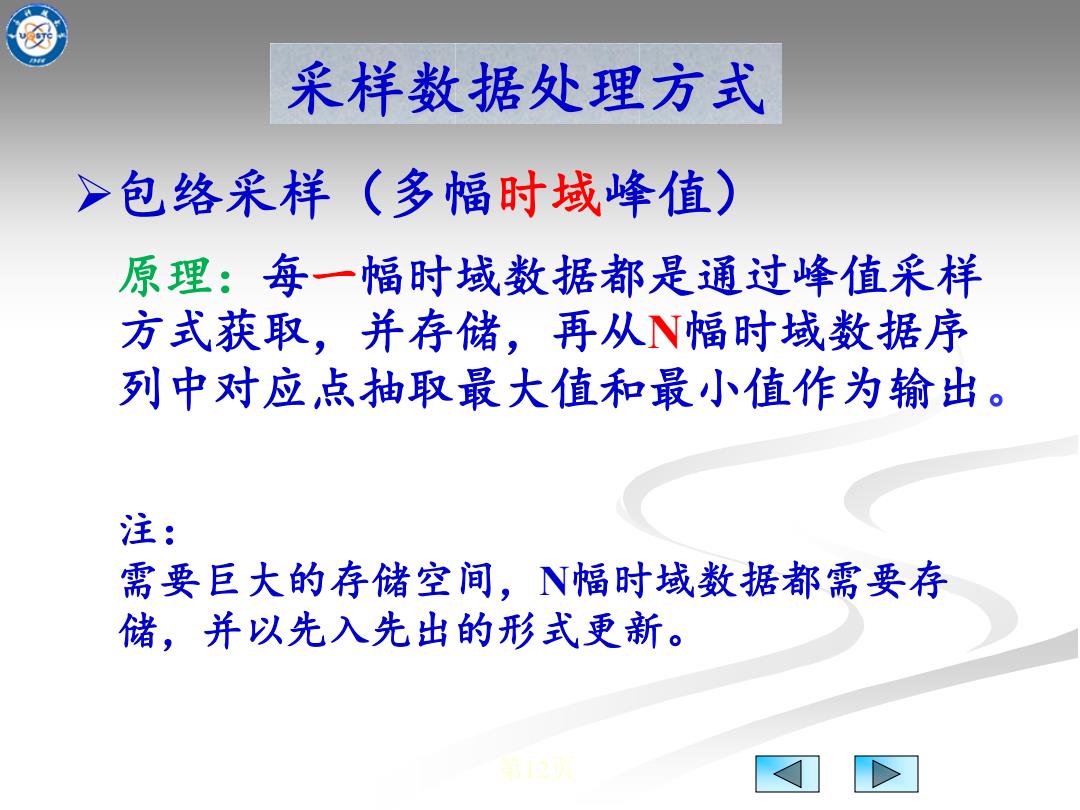

采样数据处理方式 >包络采样（多幅时域峰值) 原理：每一幅时域数据都是通过峰值采样 方式获取，并存储，再从N幅时域数据序 列中对应点抽取最大值和最小值作为输出。 注： 需要巨大的存储空间，N幅时域数据都需要存 储，并以先入先出的形式更新
第12页 采样数据处理方式 包络采样（多幅时域峰值） 原理：每一幅时域数据都是通过峰值采样 方式获取，并存储，再从N幅时域数据序 列中对应点抽取最大值和最小值作为输出。 注： 需要巨大的存储空间，N幅时域数据都需要存 储，并以先入先出的形式更新
