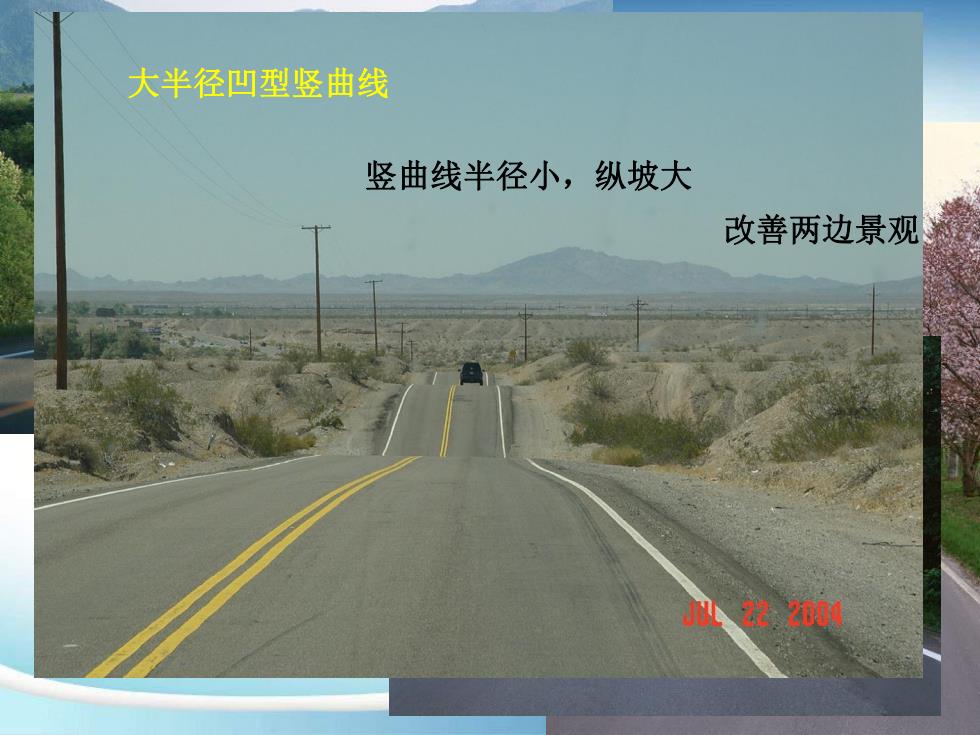

大半径凹型竖曲线竖曲线半径小,纵坡大改善两边景观JUL222004
竖曲线半径小,纵坡大 大半径凹型竖曲线 改善两边景观

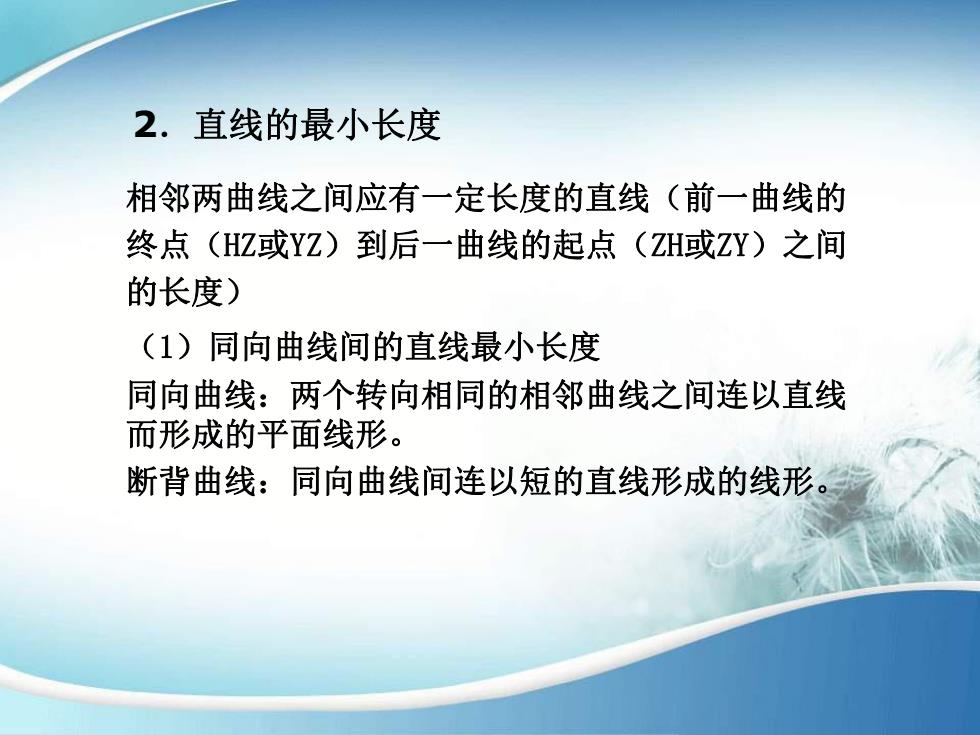

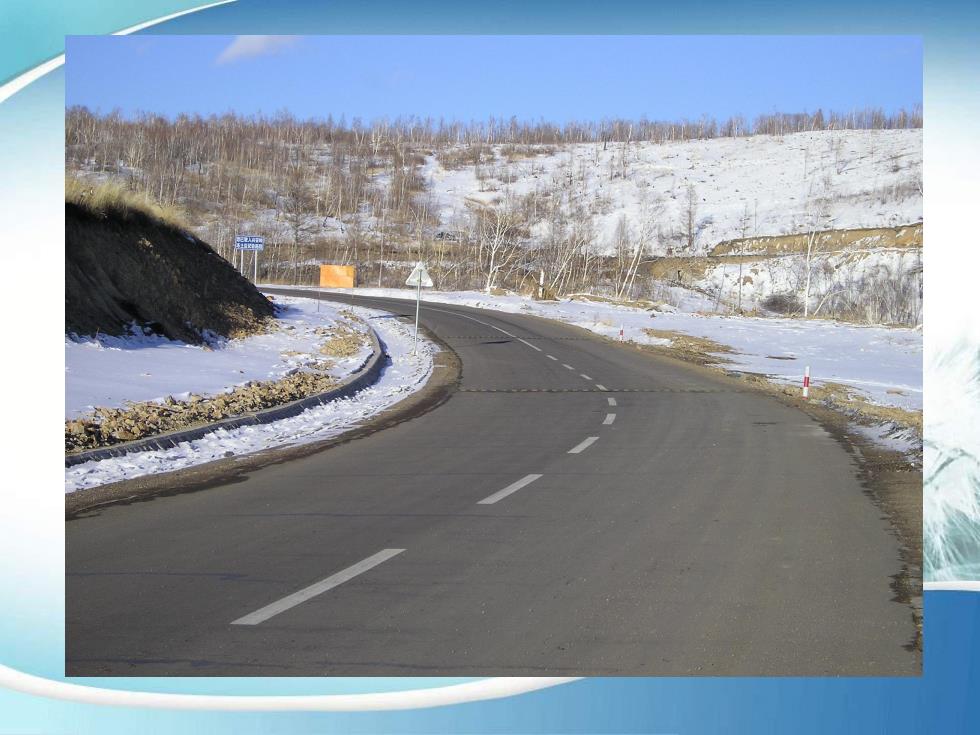

2.直线的最小长度相邻两曲线之间应有一定长度的直线(前一曲线的终点(HZ或YZ)到后一曲线的起点(ZH或ZY)之间的长度)(1)同向曲线间的直线最小长度同向曲线:两个转向相同的相邻曲线之间连以直线而形成的平面线形。断背曲线:同向曲线间连以短的直线形成的线形
相邻两曲线之间应有一定长度的直线(前一曲线的 终点(HZ或YZ)到后一曲线的起点(ZH或ZY)之间 的长度) (1)同向曲线间的直线最小长度 同向曲线:两个转向相同的相邻曲线之间连以直线 而形成的平面线形。 断背曲线:同向曲线间连以短的直线形成的线形。 2.直线的最小长度

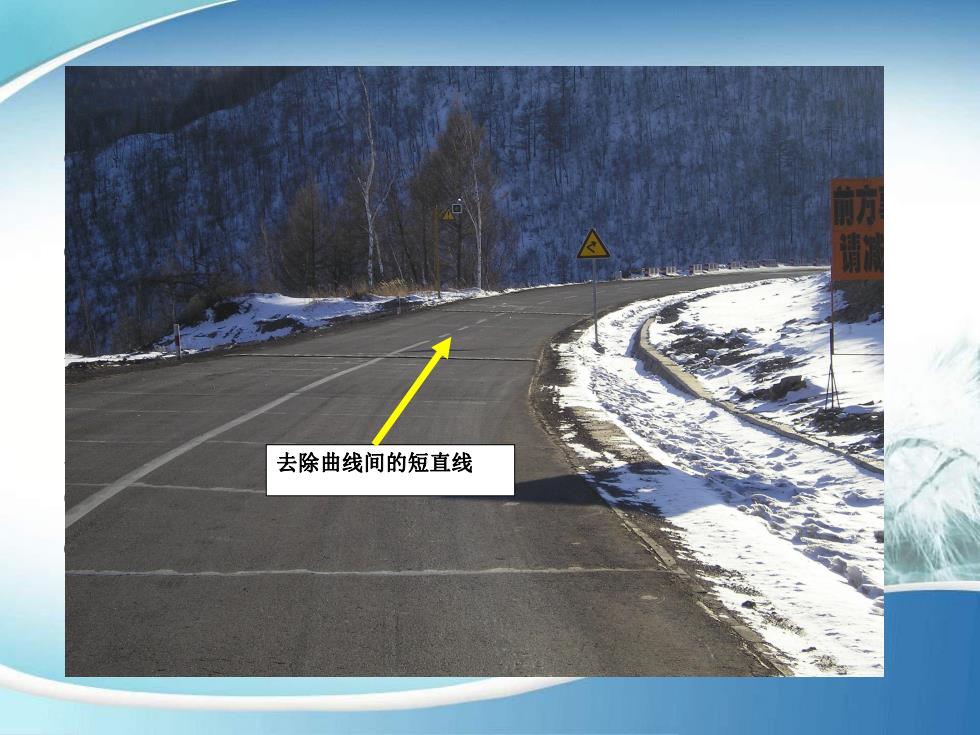

请去除曲线间的短直线
断背曲线的错觉 ①当直线较短时,在视觉上容易形成直线与两端曲线 构成反弯的错觉; ②当直线过短甚至把两个曲线看成是一个曲线。 危害: 破坏了线形的连续性,造成驾驶操作失误,应尽量避 免。 解决办法: ①在两同向曲线间插入较长的直线段 ②去掉中间短直线,做成一个大半径曲线 去除曲线间的短直线

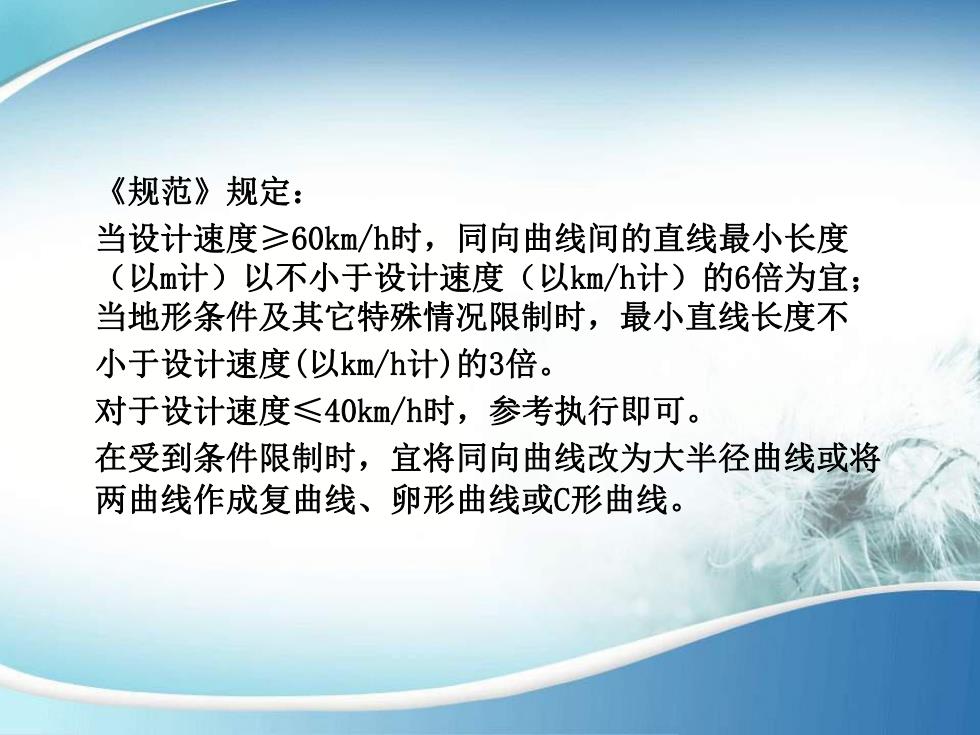

《规范》规定:当设计速度≥60km/h时,同向曲线间的直线最小长度(以m计)以不小于设计速度(以km/h计)的6倍为宜:当地形条件及其它特殊情况限制时,最小直线长度不小于设计速度(以km/h计)的3倍。对于设计速度≤40km/h时,参考执行即可。在受到条件限制时,宜将同向曲线改为大半径曲线或将两曲线作成复曲线、卵形曲线或C形曲线
《规范》规定: 当设计速度≥60km/h时,同向曲线间的直线最小长度 (以m计)以不小于设计速度(以km/h计)的6倍为宜; 当地形条件及其它特殊情况限制时,最小直线长度不 小于设计速度(以km/h计)的3倍。 对于设计速度≤40km/h时,参考执行即可。 在受到条件限制时,宜将同向曲线改为大半径曲线或将 两曲线作成复曲线、卵形曲线或C形曲线
