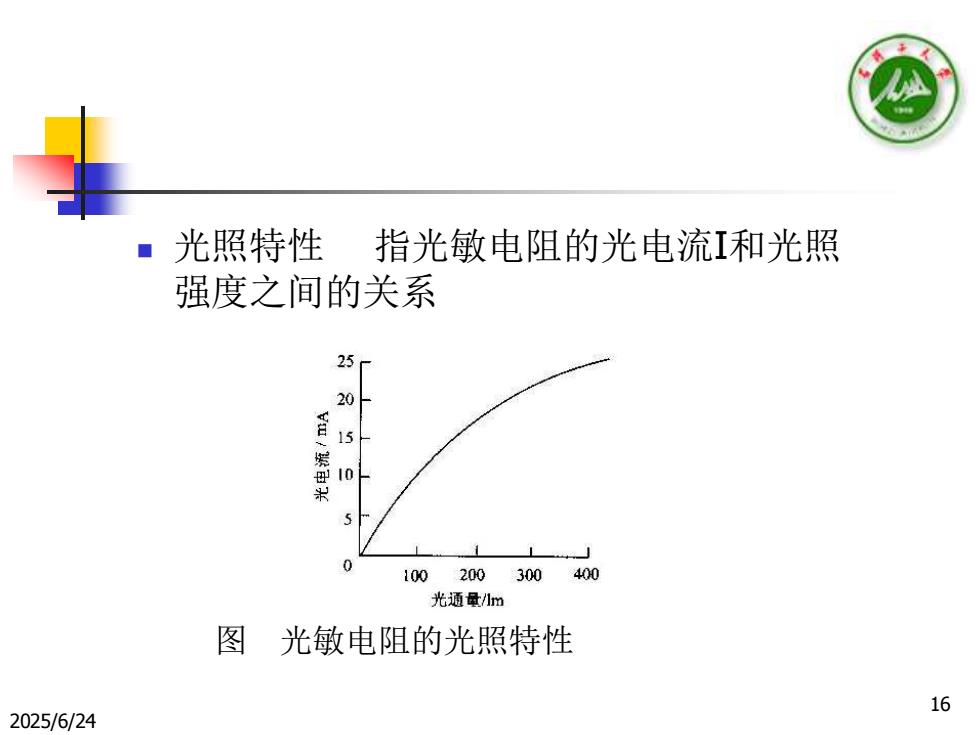

光照特性指光敏电阻的光电流I和光照强度之间的关系2520Vu/151050200400100300光通量/m图光敏电阻的光照特性162025/6/24
2025/6/24 16 ◼ 光照特性 指光敏电阻的光电流I和光照 强度之间的关系 图 光敏电阻的光照特性

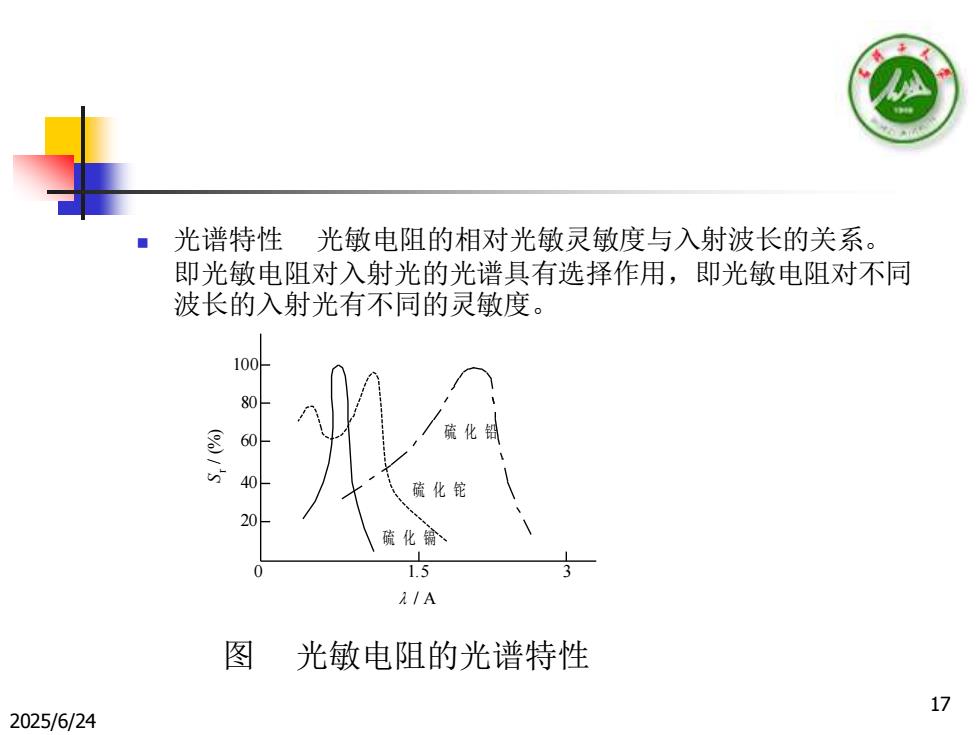

光谱特性光敏电阻的相对光敏灵敏度与入射波长的关系。即光敏电阻对入射光的光谱具有选择作用，即光敏电阻对不同波长的入射光有不同的灵敏度。10080流化钻060s40硫化铊20硫化输01.53Λ/A图 光敏电阻的光谱特性172025/6/24
2025/6/24 17 ◼ 光谱特性 光敏电阻的相对光敏灵敏度与入射波长的关系。 即光敏电阻对入射光的光谱具有选择作用，即光敏电阻对不同 波长的入射光有不同的灵敏度。 Sr / (%) / A 20 40 60 80 100 0 1.5 3 硫化铅 硫化铊 硫化镉 图 光敏电阻的光谱特性

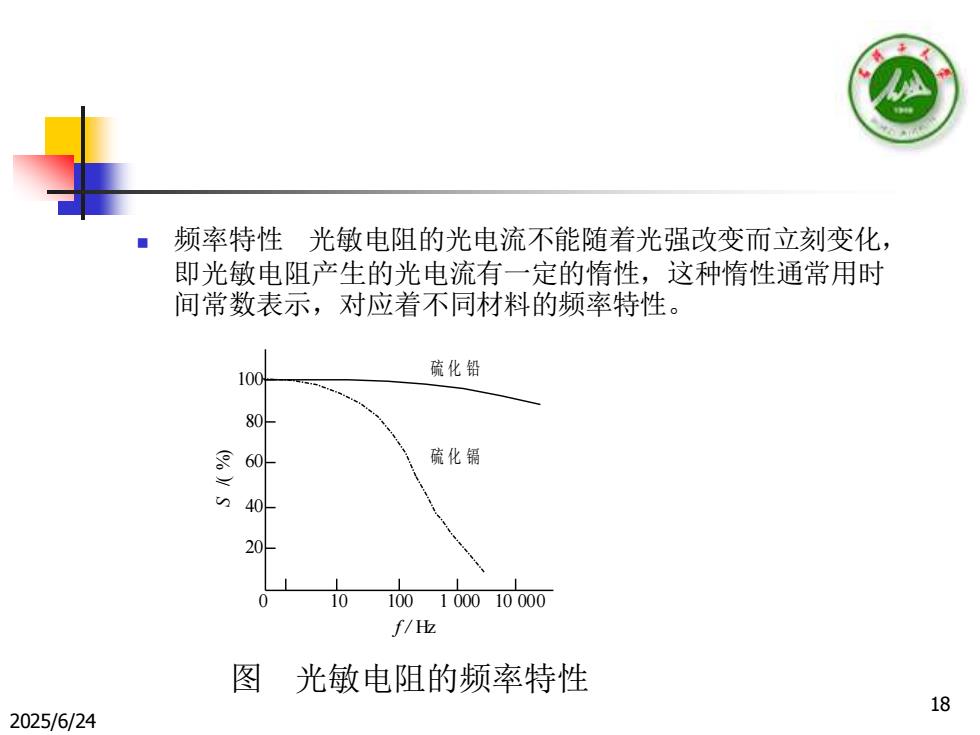

频率特性光敏电阻的光电流不能随着光强改变而立刻变化，即光敏电阻产生的光电流有一定的惰性，这种惰性通常用时间常数表示，对应着不同材料的频率特性。硫化铅10080硫化镉O60IS40200101001.00010000J/Hz图光敏电阻的频率特性182025/6/24
2025/6/24 18 ◼ 频率特性 光敏电阻的光电流不能随着光强改变而立刻变化， 即光敏电阻产生的光电流有一定的惰性，这种惰性通常用时 间常数表示，对应着不同材料的频率特性。 100 80 60 40 20 0 10 100 1 000 10 000 硫 化 镉 硫 化 铅 S /( %) f / Hz 图 光敏电阻的频率特性

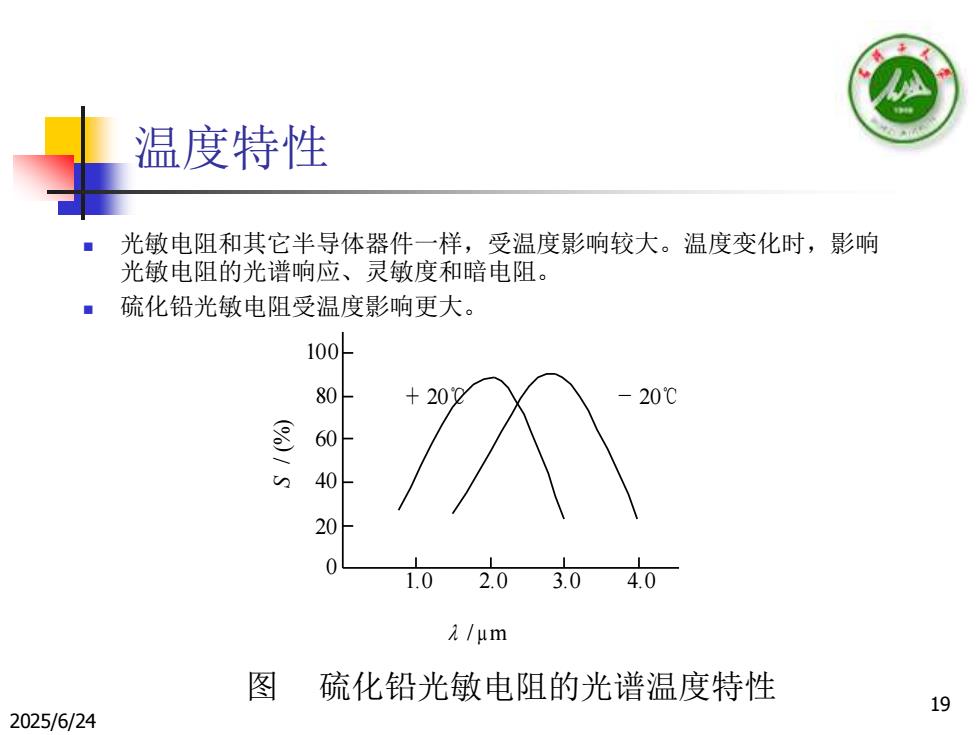

温度特性光敏电阻和其它半导体器件一样，受温度影响较大。温度变化时，影响光敏电阻的光谱响应、灵敏度和暗电阻。硫化铅光敏电阻受温度影响更大。10080-20℃+2006040S2001.02.03.04.0元 /μm图硫化铅光敏电阻的光谱温度特性192025/6/24
2025/6/24 19 温度特性 ◼ 光敏电阻和其它半导体器件一样，受温度影响较大。温度变化时，影响 光敏电阻的光谱响应、灵敏度和暗电阻。 ◼ 硫化铅光敏电阻受温度影响更大。 1.0 2.0 3.0 4.0 0 20 40 60 80 100 ＋ 20℃ － 20℃ / m S / (%) 图 硫化铅光敏电阻的光谱温度特性

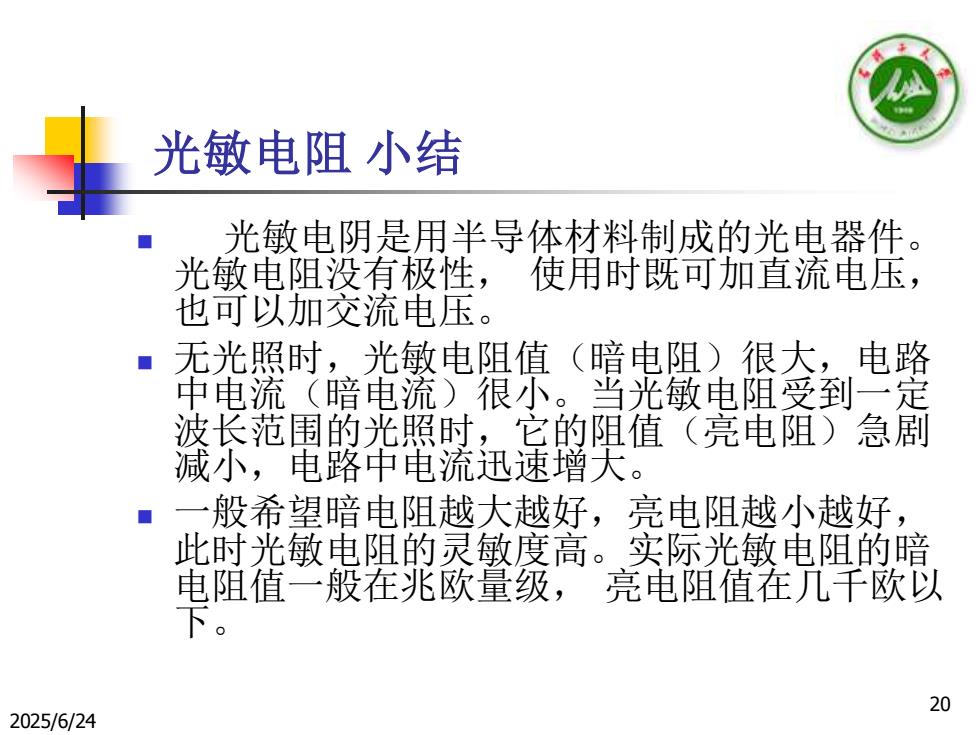

光敏电阻小结光敏电阴是用半导体材料制成的光电器件光敏电阻没有极性，使用时既可加直流电压也可以加交流电压。无光照时，光敏电阻值（暗电阻）很大，电路中电流（暗电流）很小。当光敏电阻受到一定波长范围的光照时，它的阻值（亮电阻）急剧减小，电路中电流迅速增大。一般希望暗电阻越大越好，亮电阻越小越好此时光敏电阻的灵敏度高。实际光敏电阻的暗电阻值一般在兆欧量级，亮电阻值在几千欧以卜202025/6/24
2025/6/24 20 光敏电阻 小结 ◼ 光敏电阴是用半导体材料制成的光电器件。 光敏电阻没有极性， 使用时既可加直流电压， 也可以加交流电压。 ◼ 无光照时，光敏电阻值（暗电阻）很大，电路 中电流（暗电流）很小。当光敏电阻受到一定 波长范围的光照时，它的阻值（亮电阻）急剧 减小，电路中电流迅速增大。 ◼ 一般希望暗电阻越大越好，亮电阻越小越好， 此时光敏电阻的灵敏度高。实际光敏电阻的暗 电阻值一般在兆欧量级， 亮电阻值在几千欧以 下
