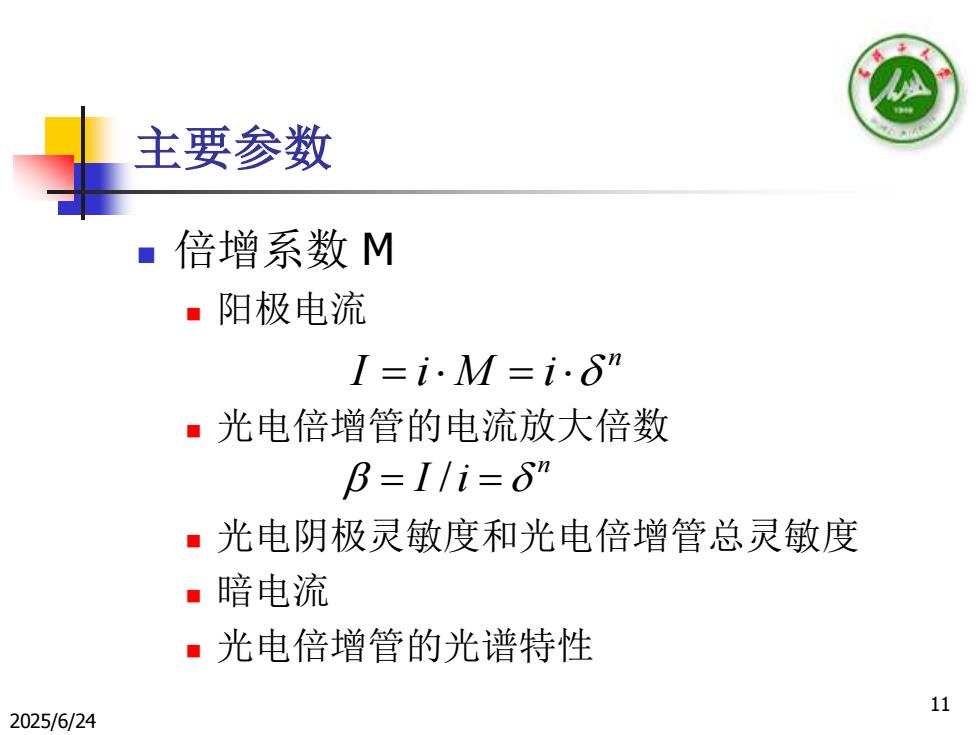

主要参数倍增系数M■阳极电流I=i.M=i.Sr■光电倍增管的电流放大倍数β=l/i=sn■光电阴极灵敏度和光电倍增管总灵敏度暗电流■光电倍增管的光谱特性112025/6/24
2025/6/24 11 主要参数 ◼ 倍增系数 M ◼ 阳极电流 ◼ 光电倍增管的电流放大倍数 ◼ 光电阴极灵敏度和光电倍增管总灵敏度 ◼ 暗电流 ◼ 光电倍增管的光谱特性 n I i M i = = / n = = I i

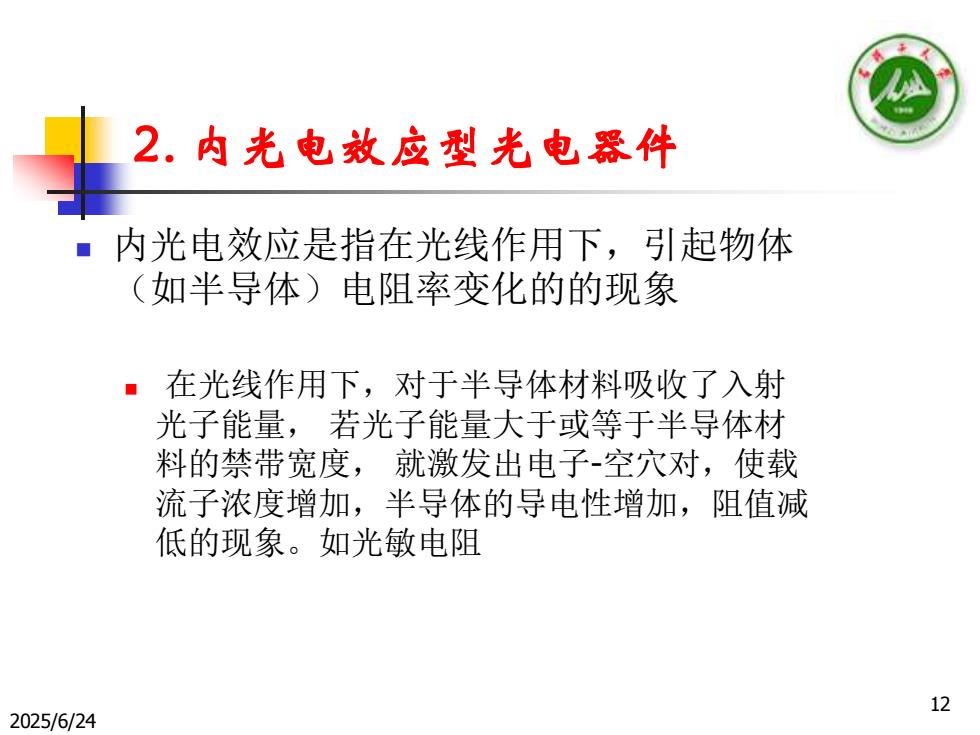

2.内光电效应型光电器件内光电效应是指在光线作用下，引起物体（如半导体）电阻率变化的的现象在光线作用下，对于半导体材料吸收了入射光子能量，若光子能量大于或等于半导体材料的禁带宽度，就激发出电子-空穴对，使载流子浓度增加，半导体的导电性增加，阻值减低的现象。如光敏电阻122025/6/24
2025/6/24 12 2. 内光电效应型光电器件 ◼ 内光电效应是指在光线作用下，引起物体 （如半导体）电阻率变化的的现象 ◼ 在光线作用下，对于半导体材料吸收了入射 光子能量， 若光子能量大于或等于半导体材 料的禁带宽度， 就激发出电子-空穴对，使载 流子浓度增加，半导体的导电性增加，阻值减 低的现象。如光敏电阻

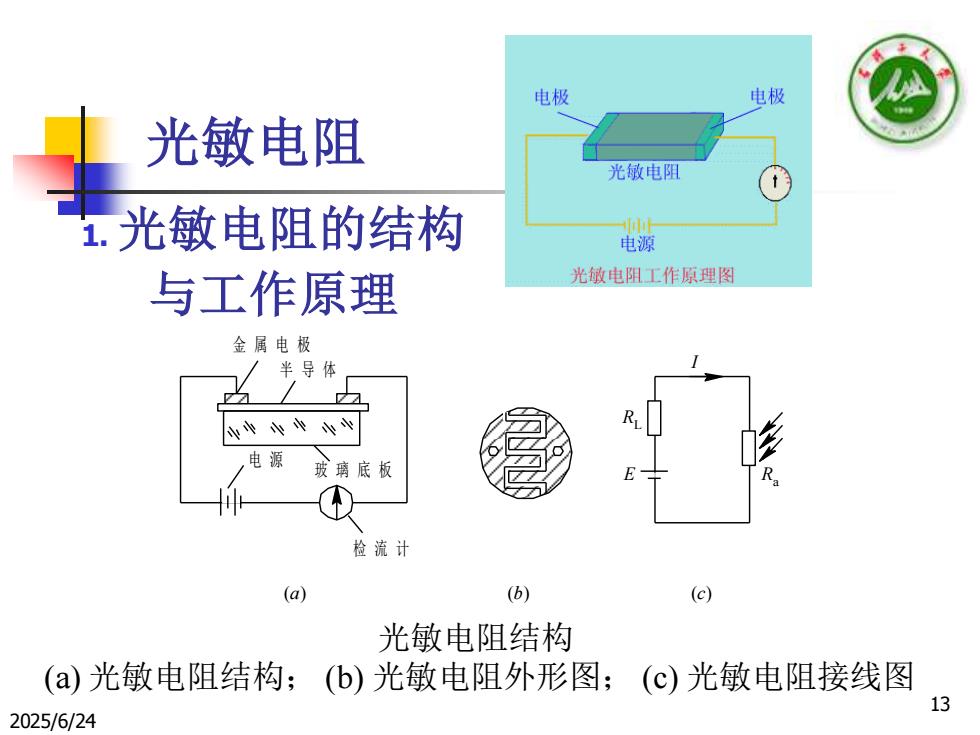

电极电极光敏电阻光敏电阻1.光敏电阻的结构电源光敏电阻工作原理图与工作原理金属电极半导体电源玻璃底板RaE检流计(a)(b)(c)光敏电阻结构(a)光敏电阻结构；(b)光敏电阻外形图：（c)光敏电阻接线图132025/6/24
2025/6/24 13 金属电极 半导体 玻璃底板 电 源 检流计 RL E I (a) (b) (c) Ra 光敏电阻结构 (a) 光敏电阻结构； (b) 光敏电阻外形图； (c) 光敏电阻接线图 光敏电阻 1. 光敏电阻的结构 与工作原理

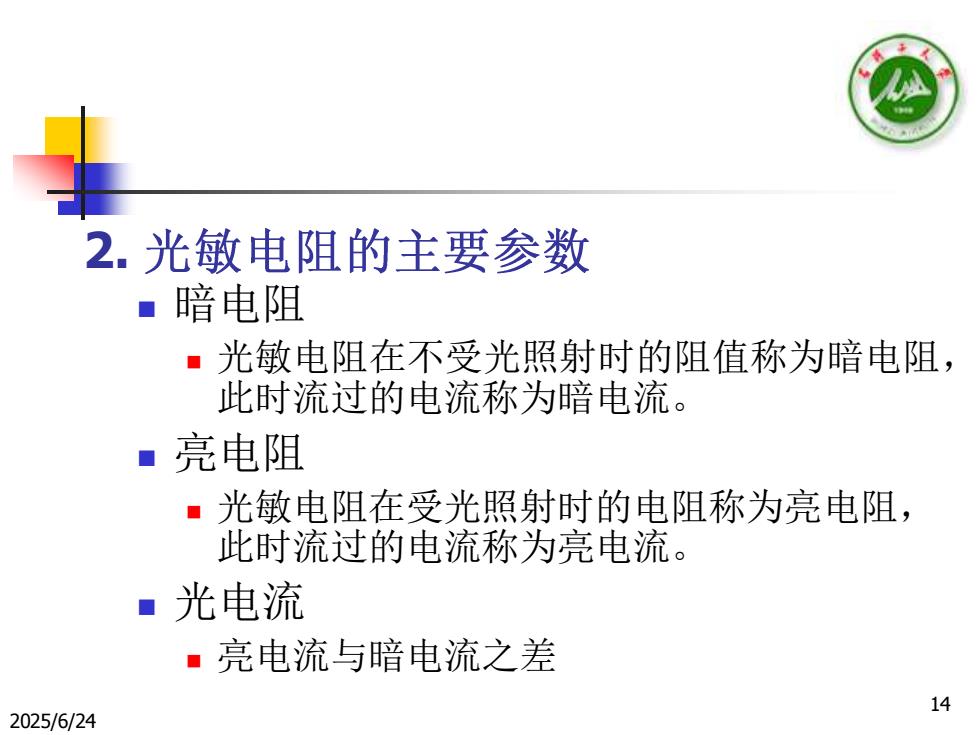

2.光敏电阻的主要参数暗电阻光敏电阻在不受光照射时的阻值称为暗申阻，此时流过的电流称为暗电流■亮电阻光敏电阻在受光照射时的电阻称为亮电阻此时流过的电流称为亮电流■光电流·亮电流与暗电流之差142025/6/24
2025/6/24 14 2. ◼ 暗电阻 ◼ 光敏电阻在不受光照射时的阻值称为暗电阻， 此时流过的电流称为暗电流。 ◼ 亮电阻 ◼ 光敏电阻在受光照射时的电阻称为亮电阻， 此时流过的电流称为亮电流。 ◼ 光电流 ◼ 亮电流与暗电流之差

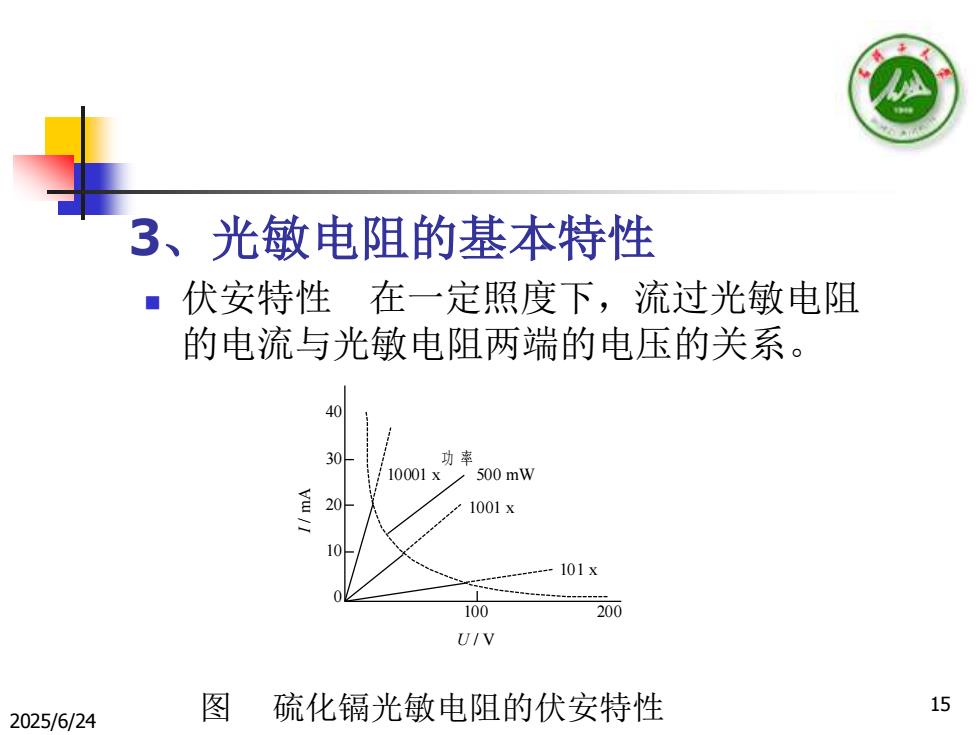

3、光敏电阻的基本特性伏安特性在一定照度下，流过光敏电阻的电流与光敏电阻两端的电压的关系40功率3010001x500mWvu201001x二10101 x200100UIV图15硫化镉光敏电阻的伏安特性2025/6/24
2025/6/24 15 3、光敏电阻的基本特性 ◼ 伏安特性 在一定照度下，流过光敏电阻 的电流与光敏电阻两端的电压的关系。 40 30 20 10 0 I / mA 100 10001 x 500 mW 1001 x 功 率 200 U / V 101 x 图 硫化镉光敏电阻的伏安特性
