第10章 蒸气动力循环 (Vapor Power Cycles) 上游充通大粤 2019年4月28日 2 SHANGHAI JLAO TONG UNIVERSIT
2019年4月28日 2 第 10 章 蒸气动力循环 (Vapor Power Cycles)

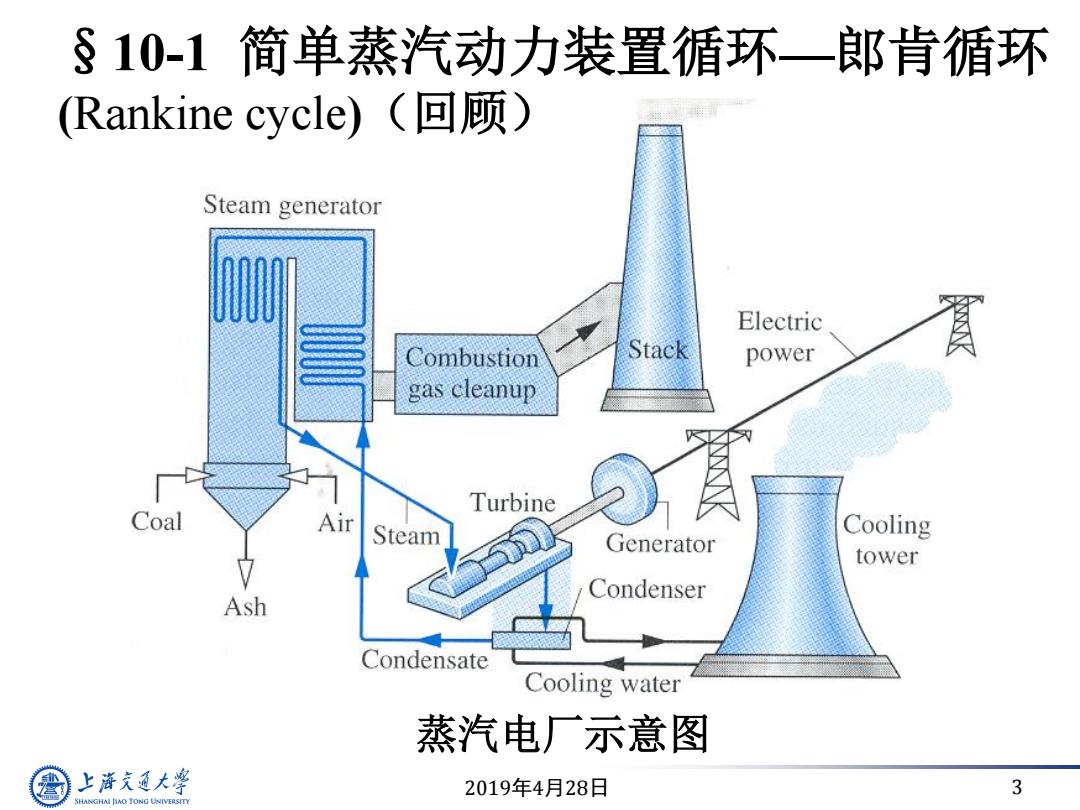

§10-1简单蒸汽动力装置循环一郎肯循环 (Rankine cycle)(回顾) Steam generator Electric Combustion Stack power gas cleanup Turbine Coal Air Steam Cooling Generator tower Condenser Ash Condensate Cooling water 蒸汽电厂示意图 上游充通大学 2019年4月28日 3 SHANGHAI JLAO TONG UNIVERSITY
2019年4月28日 3 蒸汽电厂示意图 §10-1 简单蒸汽动力装置循环—郎肯循环 (Rankine cycle)（回顾）

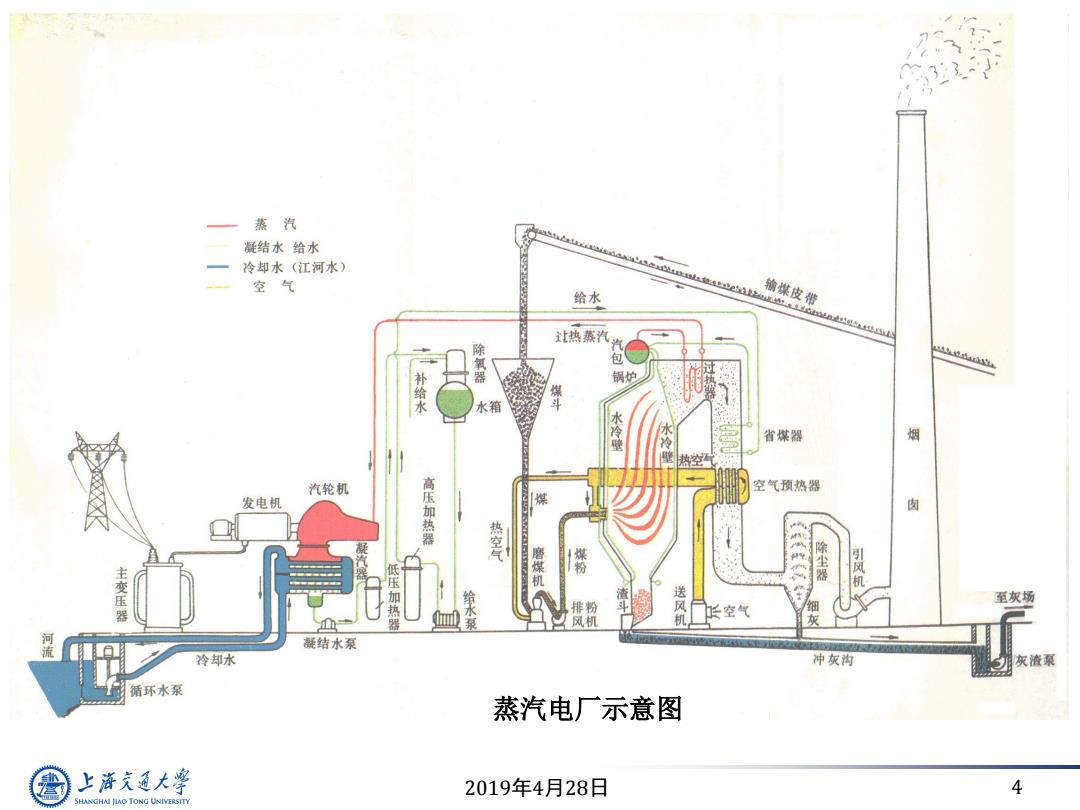

蒸汽 凝结水给水 冷却水（江河水） 空气 给水 输煤皮带 热蒸汽 除氧器 包 补给水 锅炉 水箱 煤斗 水冷壁 冷 省煤器 烟 热空 汽轮机 发电机 高压加热器 空气顶热器 肉 热空气 主变压 低压加热 机 除尘器 引风机 给水 风 细 至灰场 排粉 华空气 ☑风机 凝结水泵 冷却水 冲灰沟 灰渣泵 循环水系 蒸汽电厂示意图 上游充通大 2019年4月28日 4 SHANGHAI JIAO TONG UNIVERSITY
2019 年 4 月28 日 4 蒸汽电厂示意图
蒸汽及蒸汽动力装置(steam power plant): 1)蒸汽是历史上最早广泛使用的工质，19世纪后期 蒸汽动力装置的大量使用，促使生产力飞速发展， 促使资本主义诞生。 2)目前世界75%电力，国内78%电力来自火电厂，绝 大部分来自蒸汽动力。 3)蒸汽动力装置可利用各种燃料。 4)蒸汽是无污染、价廉、易得的工质。 上游充通大 2019年4月28日 5 SHANGHAI JLAO TONG UNIVERSITY
2019年4月28日 5 蒸汽及蒸汽动力装置(steam power plant) ： 1）蒸汽是历史上最早广泛使用的工质，19世纪后期 蒸汽动力装置的大量使用，促使生产力飞速发展， 促使资本主义诞生。 2）目前世界75%电力，国内78%电力来自火电厂，绝 大部分来自蒸汽动力。 3）蒸汽动力装置可利用各种燃料。 4）蒸汽是无污染、价廉、易得的工质
水蒸气的卡诺循环 T Vc 水蒸气卡诺循环有可能实现，但： 1)温限小： 2)膨胀末端x太小： 3)压缩两相物质的困难； 所以，实际并不实行卡诺循环。 上游通大学 2019年4月28日 6 SHANGHAI JLAO TONG UNIVERSITY
2019年4月28日 6 水蒸气的卡诺循环 水蒸气卡诺循环有可能实现，但： 1）温限小； 2）膨胀末端x太小； 3）压缩两相物质的困难； 所以，实际并不实行卡诺循环
