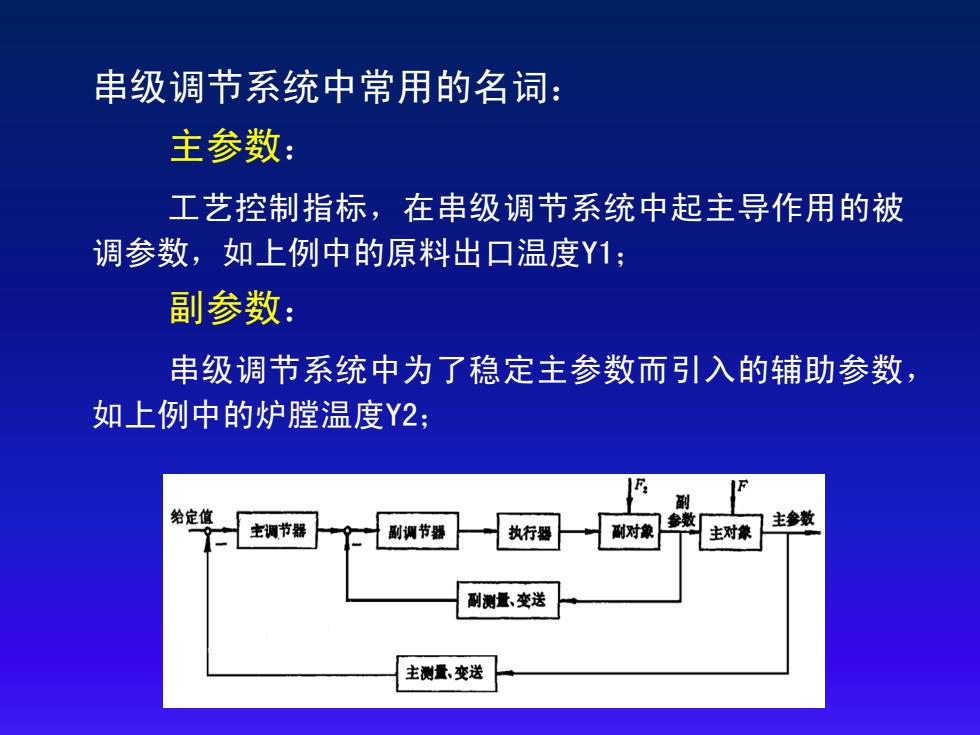

串级调节系统中常用的名词： 主参数： 工艺控制指标，在串级调节系统中起主导作用的被 调参数，如上例中的原料出口温度Y1: 副参数： 串级调节系统中为了稳定主参数而引入的辅助参数， 如上例中的炉膛温度Y2； 给定值 主参数 主调节器 副调节器 执行器 耐对象 主对缘 副测量、变送 主测量、变送
串级调节系统中常用的名词： 主参数： 工艺控制指标，在串级调节系统中起主导作用的被 调参数，如上例中的原料出口温度Y1； 副参数： 串级调节系统中为了稳定主参数而引入的辅助参数， 如上例中的炉膛温度Y2；

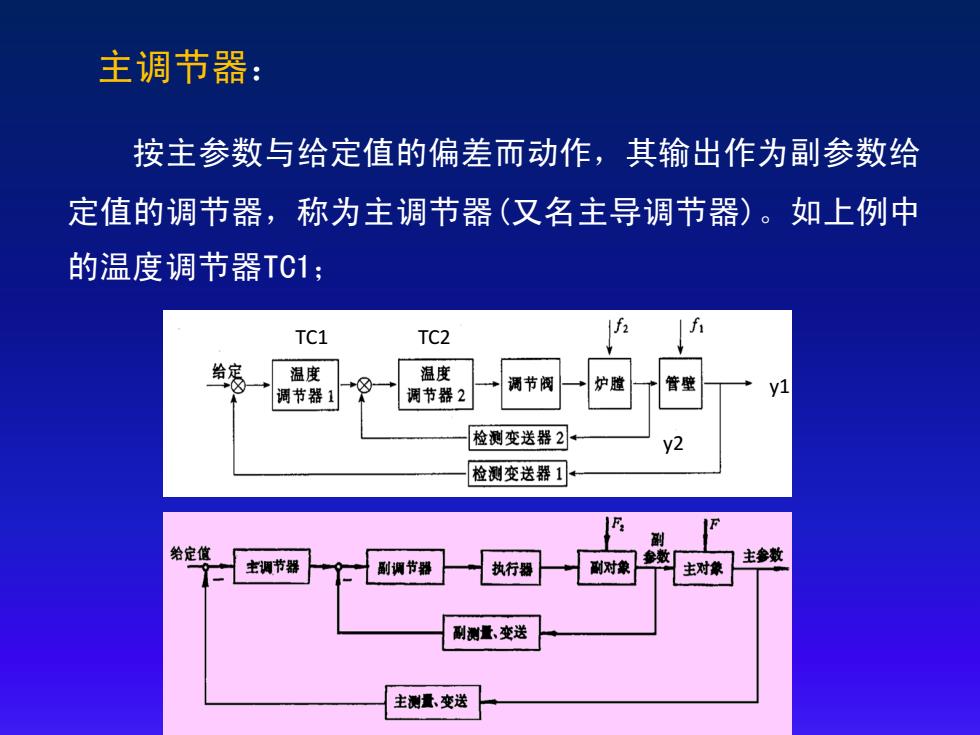

主调节器： 按主参数与给定值的偏差而动作，其输出作为副参数给 定值的调节器，称为主调节器（又名主导调节器）。如上例中 的温度调节器TC1; TC1 TC2 f2 给定 温度 温度 炉雕 管壁 调节器1 调节器2 调节阀 检测变送器2 检测变送器1 F 给定值 主参数 主调节器 副调节器 参数 执行器 副对象 主对 副测量、变送 主测量、变送
主调节器： 按主参数与给定值的偏差而动作，其输出作为副参数给 定值的调节器，称为主调节器(又名主导调节器)。如上例中 的温度调节器TC1； TC1 TC2 y1 y2

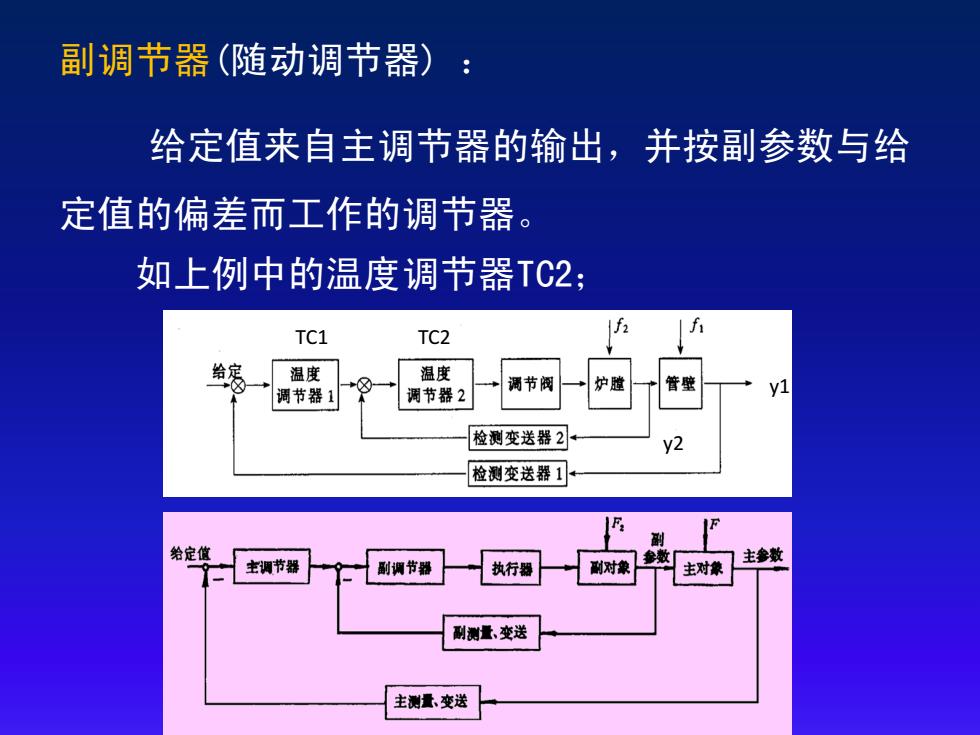

副调节器（随动调节器） 给定值来自主调节器的输出，并按副参数与给 定值的偏差而工作的调节器。 如上例中的温度调节器TC2: TC1 TC2 龄宽 温度 温度 +⑧ 调节阀 炉 管壁 调节器1 调节器2 y1 检测变送器2 检测变送器1 F 给定值 主调节器 副调节器 执行器 耐对 主对蒙 主参数 副测量、变送 主测量、变送
副调节器(随动调节器) ： 给定值来自主调节器的输出，并按副参数与给 定值的偏差而工作的调节器。 如上例中的温度调节器TC2； TC1 TC2 y1 y2

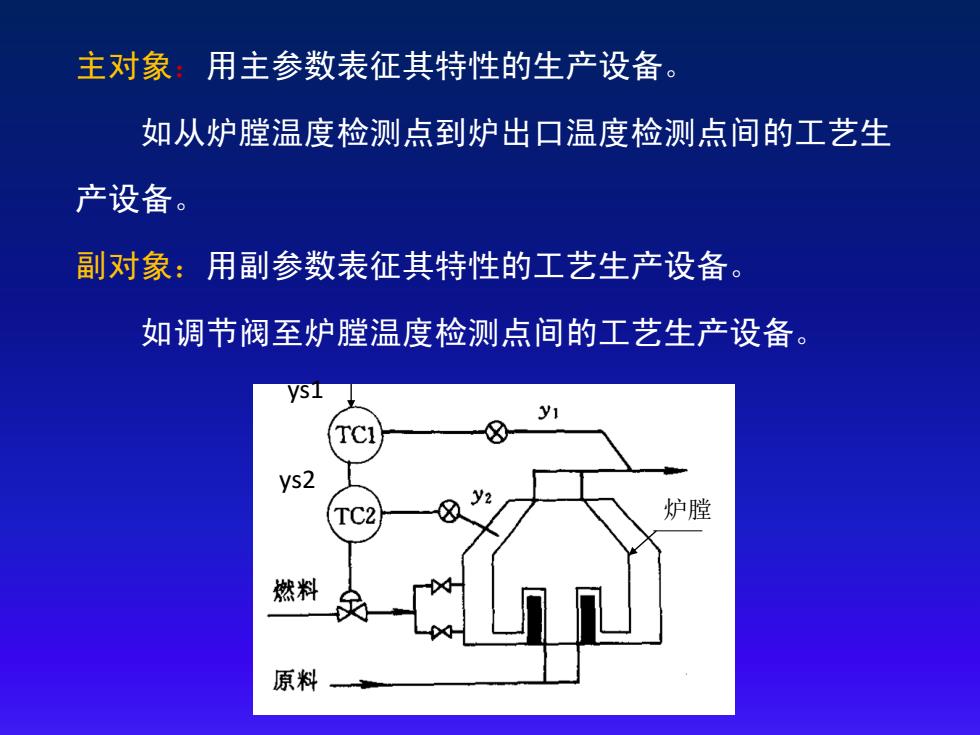

主对象：用主参数表征其特性的生产设备。 如从炉膛温度检测点到炉出口温度检测点间的工艺生 产设备。 副对象：用副参数表征其特性的工艺生产设备。 如调节阀至炉膛温度检测点间的工艺生产设备。 ys2 炉膛 燃料 原料
主对象：用主参数表征其特性的生产设备。 如从炉膛温度检测点到炉出口温度检测点间的工艺生 产设备。 副对象：用副参数表征其特性的工艺生产设备。 如调节阀至炉膛温度检测点间的工艺生产设备。 炉膛 ys2 ys1
