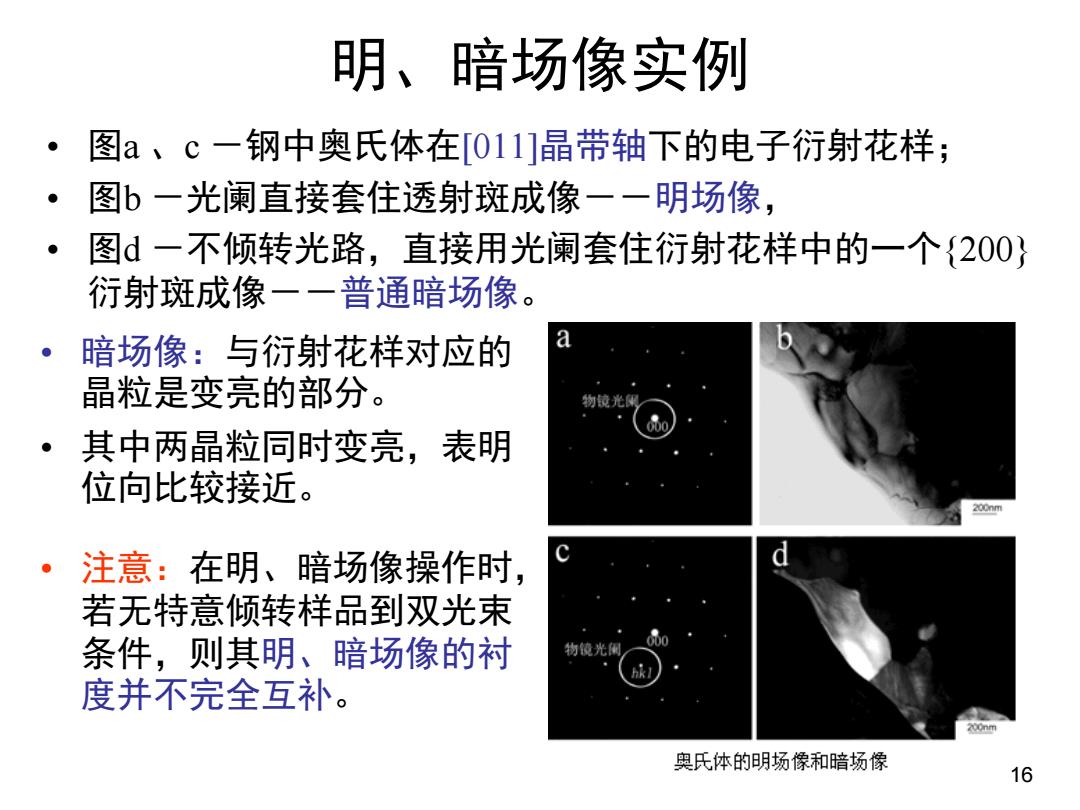

明、暗场像实例 图a、c一钢中奥氏体在[011]晶带轴下的电子衍射花样； 图b一光阑直接套住透射斑成像一一明场像， 图d一不倾转光路，直接用光阑套住衍射花样中的一个{200} 衍射斑成像一一普通暗场像。 暗场像：与衍射花样对应的 晶粒是变亮的部分。 物镜光佩 其中两晶粒同时变亮，表明 位向比较接近。 200mm 。 注意：在明、暗场像操作时， 若无特意倾转样品到双光束 条件，则其明、暗场像的衬 物镜光铜 度并不完全互补。 奥氏体的明场像和暗场像 16
16 明、暗场像实例 • 图a 、c －钢中奥氏体在[011]晶带轴下的电子衍射花样； • 图b －光阑直接套住透射斑成像－－明场像， • 图d －不倾转光路，直接用光阑套住衍射花样中的一个{200} 衍射斑成像－－普通暗场像。 • 暗场像：与衍射花样对应的 晶粒是变亮的部分。 • 其中两晶粒同时变亮，表明 位向比较接近。 • 注意：在明、暗场像操作时， 若无特意倾转样品到双光束 条件，则其明、暗场像的衬 度并不完全互补。 16
衍射衬度—双光束条件 000 200) a自5rN (00期 r10 3 夏瓦基中 (00 000 Selecting a reciprocal vector g T 行无特 (02 17
17 衍射衬度——双光束条件

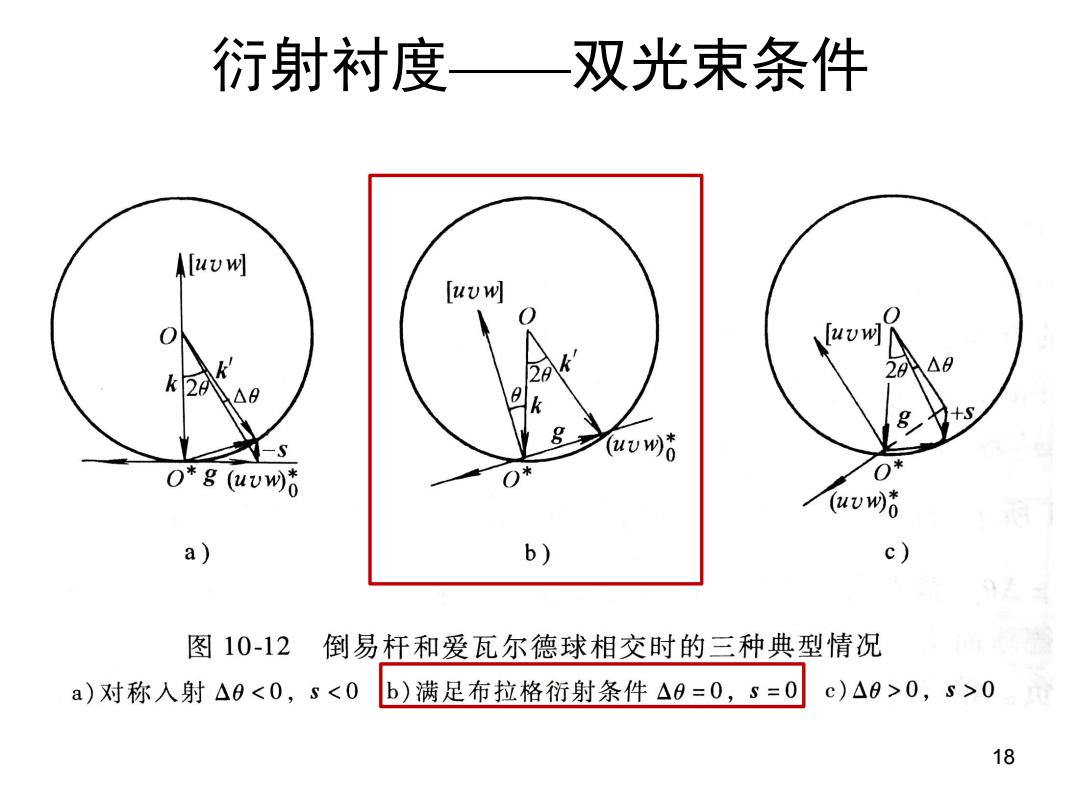

衍射衬度—双光束条件 A[uUW] [uvw] 29 △B k2八 △8 (uiw O*8(uvw网t (uvWp a) b) c) 图10-12 倒易杆和爱瓦尔德球相交时的三种典型情况 a)对称人射△0<0，s<0 b)满足布拉格衍射条件△0=0，s=0 c)A0>0,s>0 18
18 衍射衬度——双光束条件
衍射衬度—双光束条件 (A) (B) (C) Incident beam Incident beam 20 hkl plane 20 hkl plane 30 hkl plane 20 -g(hkl) 000 +g(k) 000 +g(hkl) +2g(hkD) +3g(hkl) -g(hkl) 000 weak strong weak weak strong strong 000 +a FIGURE(A)Standaeam conditio involve the pot and thespot bright because one set ofplanesare exactly at the Bragg condition.(B)When the incident beam is tilted through 20 so that the excited g spot moves onto the optic axis,the g intensity decreases because the g3/x3spot becomes strongly excited.(C)To get a strong hk/spot on axis for a CDF image,it is necessary to set up a strong-gh condition first of all,then tilt the initially weak gh maximum onto the axis. 19
19 衍射衬度——双光束条件 000 +g(hkl) 2θ 2θ
