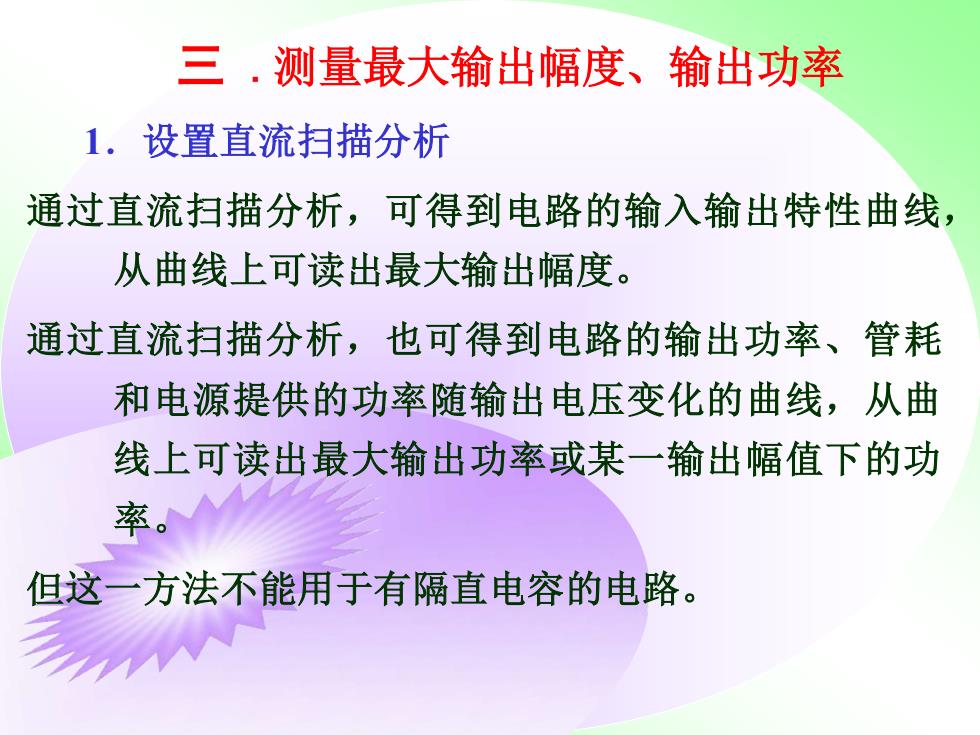

三.测量最大输出幅度、输出功率 1.设置直流扫描分析 通过直流扫描分析，可得到电路的输入输出特性曲线， 从曲线上可读出最大输出幅度。 通过直流扫描分析，也可得到电路的输出功率、管耗 和电源提供的功率随输出电压变化的曲线，从曲 线上可读出最大输出功率或某一输出幅值下的功 率。 但这一方法不能用于有隔直电容的电路
三 .测量最大输出幅度、输出功率 1．设置直流扫描分析 通过直流扫描分析，可得到电路的输入输出特性曲线， 从曲线上可读出最大输出幅度。 通过直流扫描分析，也可得到电路的输出功率、管耗 和电源提供的功率随输出电压变化的曲线，从曲 线上可读出最大输出功率或某一输出幅值下的功 率。 但这一方法不能用于有隔直电容的电路

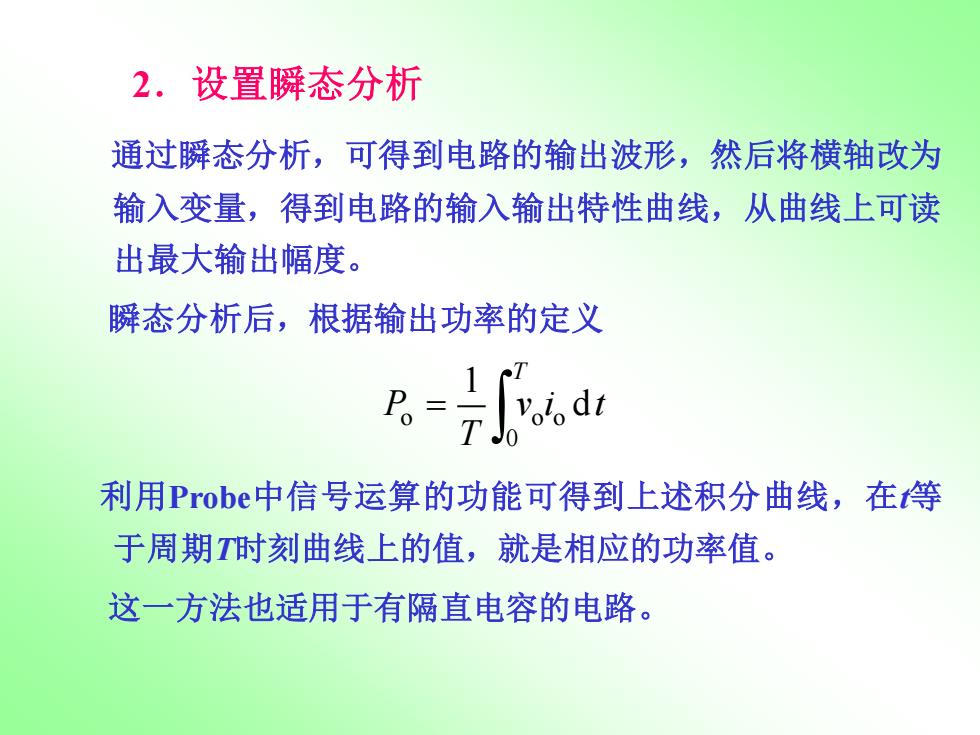

2.设置瞬态分析 通过瞬态分析，可得到电路的输出波形，然后将横轴改为 输入变量，得到电路的输入输出特性曲线，从曲线上可读 出最大输出幅度。 瞬态分析后，根据输出功率的定义 利用Probe中信号运算的功能可得到上述积分曲线，在等 于周期T时刻曲线上的值，就是相应的功率值。 这一方法也适用于有隔直电容的电路
2．设置瞬态分析 通过瞬态分析，可得到电路的输出波形，然后将横轴改为 输入变量，得到电路的输入输出特性曲线，从曲线上可读 出最大输出幅度。 瞬态分析后，根据输出功率的定义 利用Probe中信号运算的功能可得到上述积分曲线，在t等 于周期T时刻曲线上的值，就是相应的功率值。 这一方法也适用于有隔直电容的电路。 v i t T P T d 1 0 o o o =
