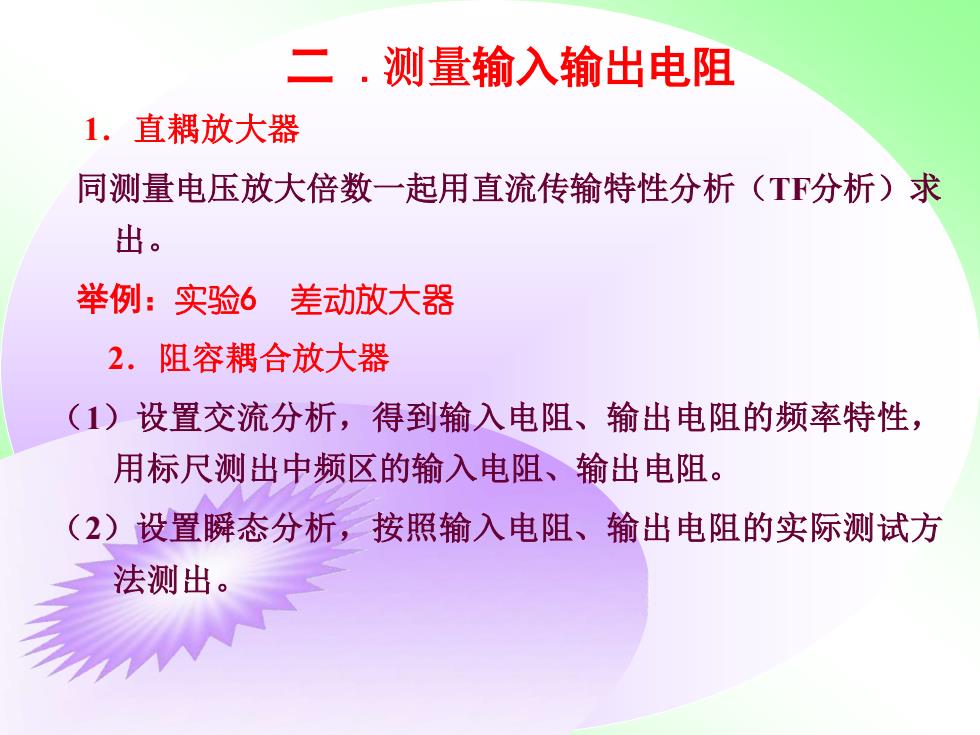

二.测量输入输出电阻 1.直耦放大器 同测量电压放大倍数一起用直流传输特性分析(T℉分析)求 出。 举例：实验6 差动放大器 2.阻容耦合放大器 (1)设置交流分析，得到输入电阻、输出电阻的频率特性， 用标尺测出中频区的输入电阻、输出电阻。 (2)设置瞬态分析，按照输入电阻、输出电阻的实际测试方 法测出
二 .测量输入输出电阻 1．直耦放大器 同测量电压放大倍数一起用直流传输特性分析（TF分析）求 出。 举例：实验6 差动放大器 2．阻容耦合放大器 （1）设置交流分析，得到输入电阻、输出电阻的频率特性， 用标尺测出中频区的输入电阻、输出电阻。 （2）设置瞬态分析，按照输入电阻、输出电阻的实际测试方 法测出
二.测量输入输出电阻 1.直耦放大器 同测量电压放大倍数一起用直流传输特性分析(T℉分析)求 出。 举例：实验6 差动放大器 2.阻容耦合放大器 (1)设置交流分析，得到输入电阻、输出电阻的频率特性， 用标尺测出中频区的输入电阻、输出电阻。 (2)设置瞬态分析，按照输入电阻、输出电阻的实际测试方 法测出
二 .测量输入输出电阻 1．直耦放大器 同测量电压放大倍数一起用直流传输特性分析（TF分析）求 出。 举例：实验6 差动放大器 2．阻容耦合放大器 （1）设置交流分析，得到输入电阻、输出电阻的频率特性， 用标尺测出中频区的输入电阻、输出电阻。 （2）设置瞬态分析，按照输入电阻、输出电阻的实际测试方 法测出
举例：实验3 基本放大器 解：用上述两种方法测试。 (1)进行瞬态分析。运行后得到输入输出波形。启动标尺测 出'。、V的峰值，两者相除，得到电压放大倍数。 (2)进行交流分析。运行后 Rc 在Probe窗口中，执行 Rb 2k C2 Trace/Add Trace命令， 360k Oyt 10U 12V 选择V(Out)/V Q1 Vcc (Vs:+)作输出量。启 10U Q2N2222 RL s 动标尺测出中频处的电 压放大倍数
（2）进行交流分析。运行后 在Probe窗口中，执行 Trace/Add Trace命令， 选 择 V （ Out ） / V （Vs:+）作输出量。启 动标尺测出中频处的电 压放大倍数。 举例：实验3 基本放大器 解：用上述两种方法测试。 （1）进行瞬态分析。运行后得到输入输出波形。启动标尺测 出VO、VS的峰值，两者相除，得到电压放大倍数。 0 Out C1 10U Vcc 12V Rb 360k RL 2k Q1 Q2N2222 Vs Rc 2k C2 10U
二.测量输入输出电阻 1.直耦放大器 同测量电压放大倍数一起用直流传输特性分析(T℉分析)求 出。 举例：实验6 差动放大器 2.阻容耦合放大器 (1)设置交流分析，得到输入电阻、输出电阻的频率特性， 用标尺测出中频区的输入电阻、输出电阻。 (2)设置瞬态分析，按照输入电阻、输出电阻的实际测试方 法测出
二 .测量输入输出电阻 1．直耦放大器 同测量电压放大倍数一起用直流传输特性分析（TF分析）求 出。 举例：实验6 差动放大器 2．阻容耦合放大器 （1）设置交流分析，得到输入电阻、输出电阻的频率特性， 用标尺测出中频区的输入电阻、输出电阻。 （2）设置瞬态分析，按照输入电阻、输出电阻的实际测试方 法测出

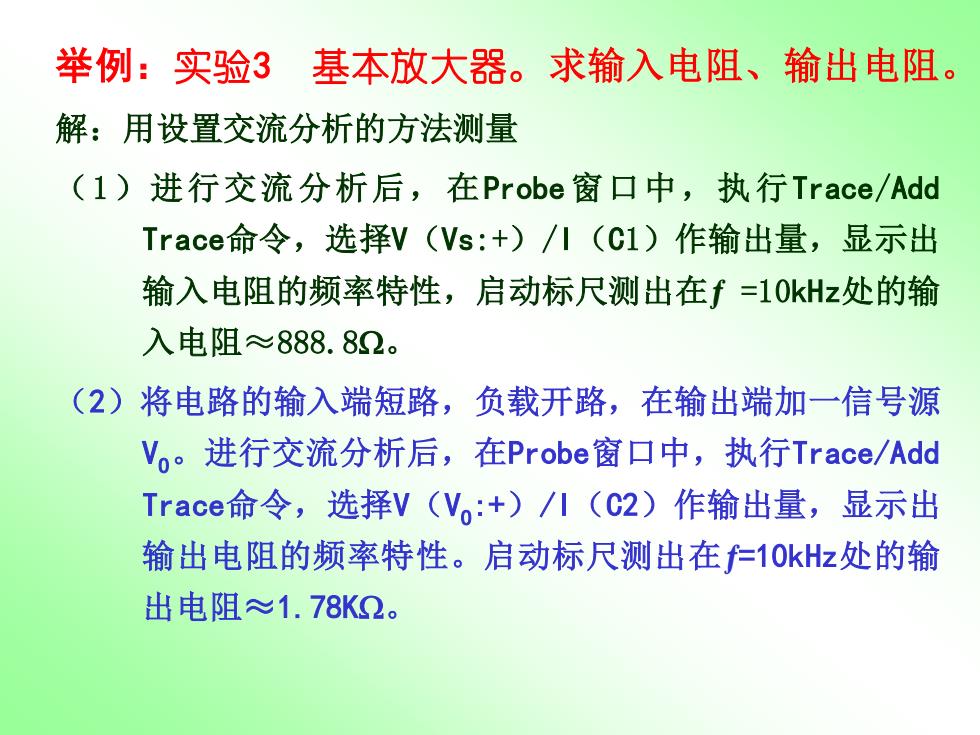

举例：实验3基本放大器。求输入电阻、输出电阻。 解：用设置交流分析的方法测量 (1)进行交流分析后，在Probe窗口中，执行Trace/Add Trace命令，选择V(Vs:+)/I(C1)作输出量，显示出 输入电阻的频率特性，启动标尺测出在f=10k州z处的输 入电阻≈888.82。 (2)将电路的输入端短路，负载开路，在输出端加一信号源 Vo。进行交流分析后，在Probe窗口中，执行Trace/Add Trace命令，选择V(V。:+)/I(C2)作输出量，显示出 输出电阻的频率特性。启动标尺测出在f=10kHz处的输 出电阻≈1.78KΩ
举例：实验3 基本放大器。求输入电阻、输出电阻。 解：用设置交流分析的方法测量 （1）进行交流分析后，在Probe窗口中，执行Trace/Add Trace命令，选择V（Vs:+）/I（C1）作输出量，显示出 输入电阻的频率特性，启动标尺测出在ƒ =10kHz处的输 入电阻≈888.8W。 （2）将电路的输入端短路，负载开路，在输出端加一信号源 VO。进行交流分析后，在Probe窗口中，执行Trace/Add Trace命令，选择V（VO :+）/I（C2）作输出量，显示出 输出电阻的频率特性。启动标尺测出在ƒ=10kHz处的输 出电阻≈1.78KW
