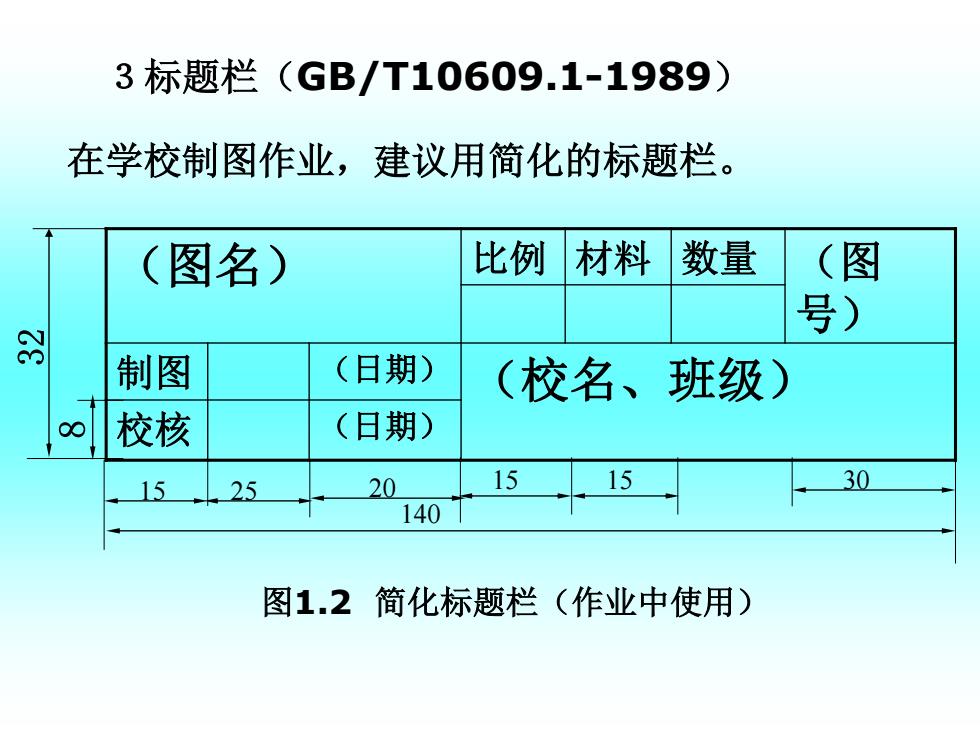

3标题栏(GB/T10609.1-1989) 在学校制图作业，建议用简化的标题栏。 (图名) 比例 材料 数量（图 号) 时 制图 (日期) (校名、班级) 校核 (日期) 15 25 20 15 30 140 图1.2简化标题栏（作业中使用）
在学校制图作业，建议用简化的标题栏。 ３标题栏（GB/T10609.1-1989） 图1.2 简化标题栏（作业中使用） （图名） 比例 材料 数量 （图 号） 制图 （日期） （校名、班级） 校核 （日期） 20 15 15 140 15 25 30

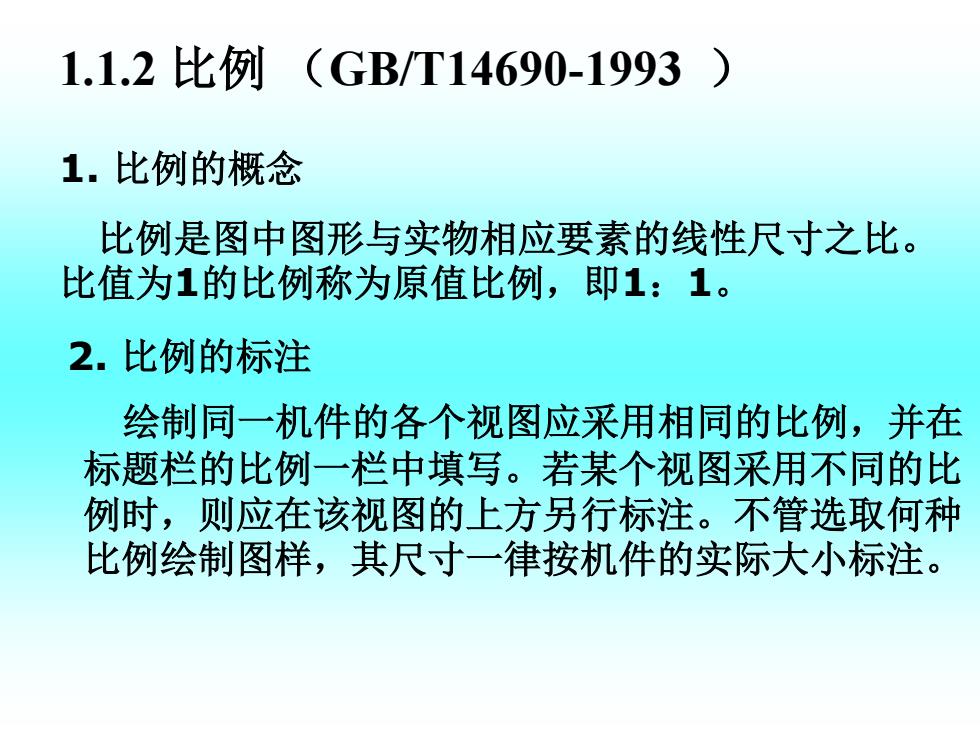

1.1.2比例 (GB/T14690-1993) 1.比例的概念 比例是图中图形与实物相应要素的线性尺寸之比。 比值为1的比例称为原值比例，即1：1。 2.比例的标注 绘制同一机件的各个视图应采用相同的比例，并在 标题栏的比例一栏中填写。若某个视图采用不同的比 例时，则应在该视图的上方另行标注。不管选取何种 比例绘制图样，其尺寸一律按机件的实际大小标注
1.1.2 比例 （GB/T14690-1993 ） 1. 比例的概念 比例是图中图形与实物相应要素的线性尺寸之比。 比值为1的比例称为原值比例，即1：1。 2. 比例的标注 绘制同一机件的各个视图应采用相同的比例，并在 标题栏的比例一栏中填写。若某个视图采用不同的比 例时，则应在该视图的上方另行标注。不管选取何种 比例绘制图样，其尺寸一律按机件的实际大小标注
φ10 R9 Φ10 R9 中10 R9 18 18 1:2 1:1 2:1 图1.3用不同比例画出的图形和标注
1:2 1:1 2:1 图1.3 用不同比例画出的图形和标注

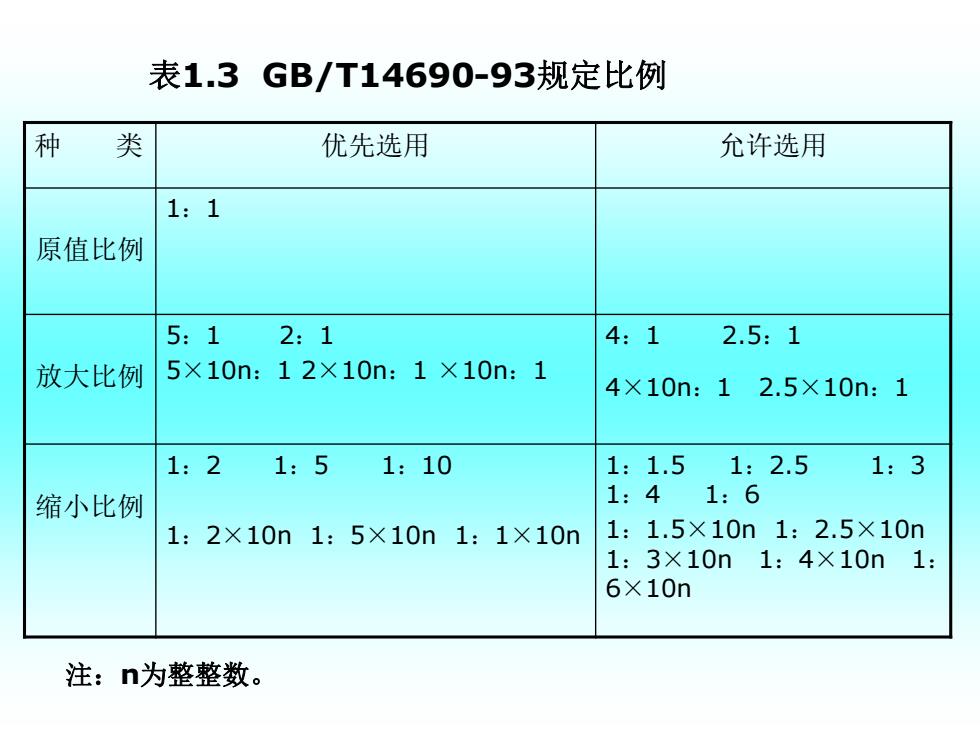

表1.3GB/T14690-93规定比例 种 类 优先选用 允许选用 1:1 原值比例 5:1 2:1 4:1 2.5:1 放大比例 5×10n:12×10n:1×10n:1 4×10n:12.5×10n:1 1:2 1:51:10 1:1.51:2.5 1:3 缩小比例 1:41:6 1:2×10n1:5×10n1:1×10n 1:1.5×10n1:2.5×10n 1:3×10n1:4×10n1: 6×10n 注：n为整整数
种 类 优先选用 允许选用 原值比例 1：1 放大比例 5：1 2：1 5×10n：1 2×10n：1 ×10n：1 4：1 2.5：1 4×10n：1 2.5×10n：1 缩小比例 1：2 1：5 1：10 1：2×10n 1：5×10n 1：1×10n 1：1.5 1：2.5 1：3 1：4 1：6 1：1.5×10n 1：2.5×10n 1：3×10n 1：4×10n 1： 6×10n 表1.3 GB/T14690-93规定比例 注：n为整整数

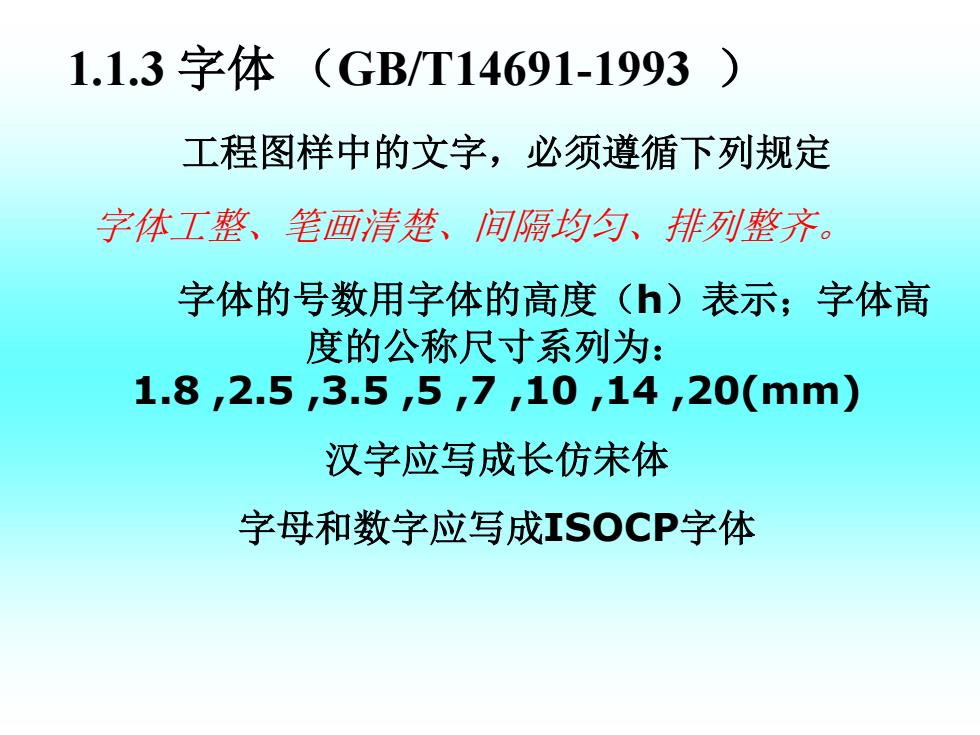

1.1.3字体(GB/T14691-1993 ) 工程图样中的文字，必须遵循下列规定 字体工整、笔画清楚、间隔均匀、排列整齐。 字体的号数用字体的高度(h)表示；字体高 度的公称尺寸系列为： 1.8,2.5,3.5,5,7,10,14,20(mm) 汉字应写成长仿宋体 字母和数字应写成ISOCP字体
1.1.3 字体 （GB/T14691-1993 ） 工程图样中的文字，必须遵循下列规定 字体工整、笔画清楚、间隔均匀、排列整齐。 字体的号数用字体的高度（h）表示；字体高 度的公称尺寸系列为： 1.8 ,2.5 ,3.5 ,5 ,7 ,10 ,14 ,20(mm) 汉字应写成长仿宋体 字母和数字应写成ISOCP字体
