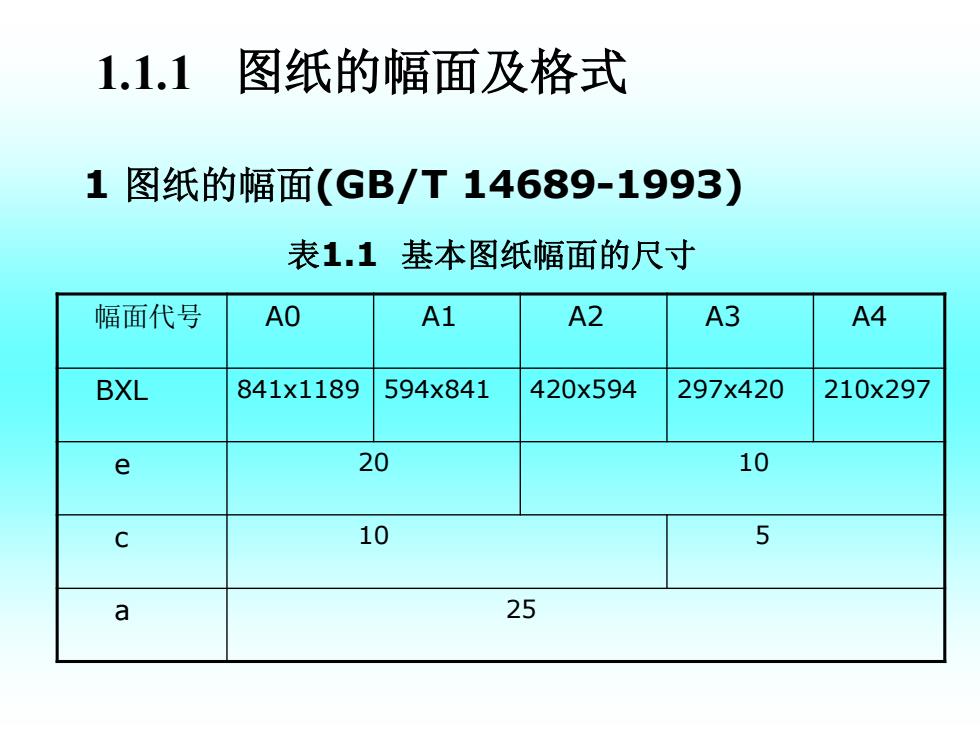

1.1.1 图纸的幅面及格式 1图纸的幅面(GB/T14689-1993) 表1.1基本图纸幅面的尺寸 幅面代号 AO A1 A2 A3 A4 BXL 841x1189 594x841 420x594 297x420 210x297 e 20 10 C 10 5 a 25
1.1.1 图纸的幅面及格式 1 图纸的幅面(GB/T 14689-1993) 幅面代号 A0 A1 A2 A3 A4 BXL 841x1189 594x841 420x594 297x420 210x297 e 20 10 c 10 5 a 25 表1.1 基本图纸幅面的尺寸

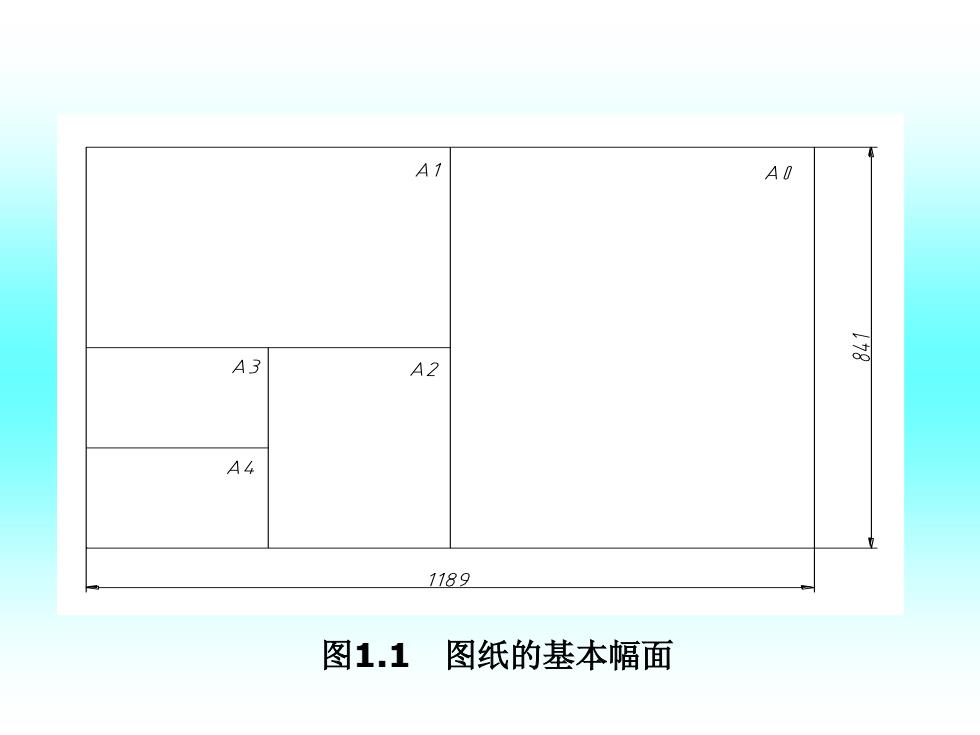

A1 AO 过 A3 A2 A4 1189 图1.1 图纸的基本幅面
图1.1 图纸的基本幅面
图纸短边与长边的尺寸关系为B:L=1:√2 2、图框格式(GB/T14689-1993) ++++++++ ++++++◆++++ 边界线（细实线） 周边 图框（粗实线） 周边 a 0 标题栏 标题档 B 留装订边图框格式
图纸短边与长边的尺寸关系为B：L=1：√2 2、图框格式(GB/T 14689-1993) L B 标题栏 a c 周边 图框线 留装订边图框格式
边界线（细实线） 周边 周边 图框（粗实线） ad) 00 标题栏 标题栏 B 22929242242202422420422422402422422242-2420422402402422422022-242042424 不留装订边图框格式
不留装订边图框格式
表1.21 图样格式及边框画法 图纸类型 X型（横放） Y型（竖放） 说明 对中符号 当使用印 特 好边框的 图纸或布 殊 图受限时， 情 允许采用 况 此格式， 但应画出 方向符号 方向符号。 图框线 边界线 234567 (a)方向符号与对中符号的画法 (b)图幅分区
A B C D 1 2 3 4 5 6 7 8 5 3 6 边界线 图框线 ( )方向符号与对中符号的画法 ( )图幅分区 特 殊 情 况 当使用印 好边框的 图纸或布 图受限时， 允许采用 此格式， 但应画出 方向符号。 对中符号 方向符号 a b 图纸类型 X ( ) 型 横 放 Y ( ) 型 竖 放 说 明 表1.2 图样格式及边框画法
