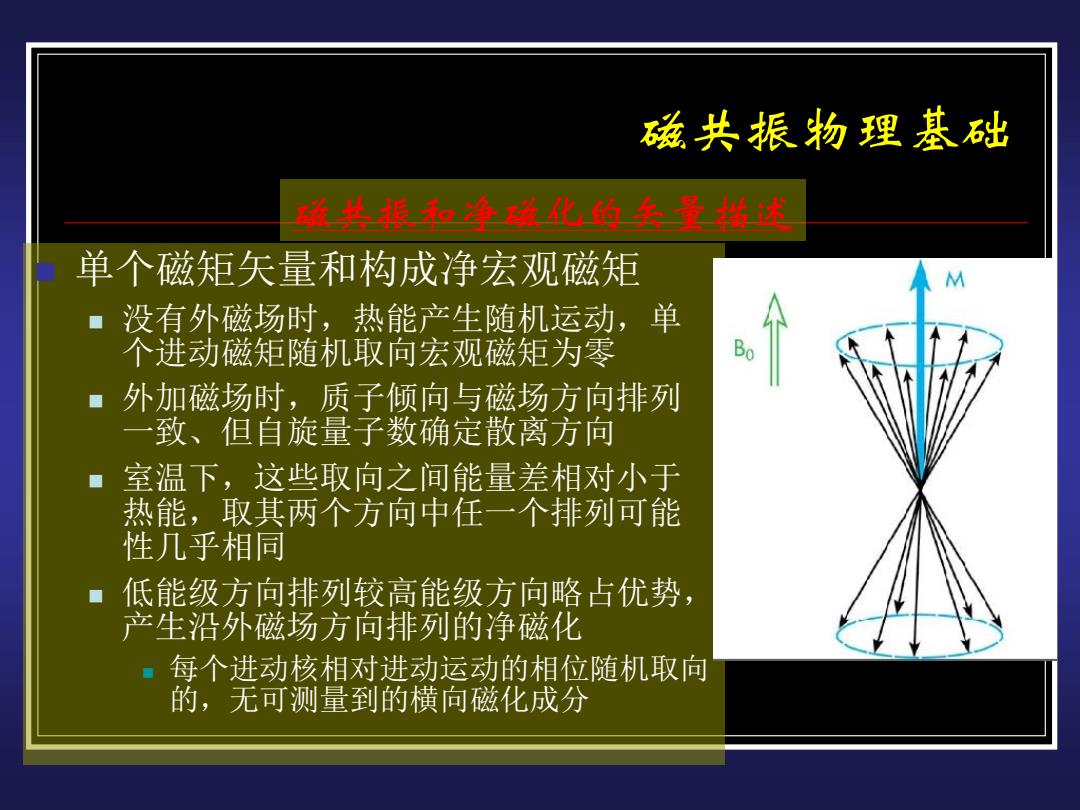

磁共振物理基础 磁共振和净磁化的矢量描述 单个磁矩矢量和构成净宏观磁矩 M 没有外磁场时，热能产生随机运动，单 个进动磁矩随机取向宏观磁矩为零 Bo 外加磁场时，质子倾向与磁场方向排列 一 致、但自旋量子数确定散离方向 室温下，这些取向之间能量差相对小于 热能，取其两个方向中任一个排列可能 性几乎相同 低能级方向排列较高能级方向略占优势， 产生沿外磁场方向排列的净磁化 每个进动核相对进动运动的相位随机取向 的，无可测量到的横向磁化成分
单个磁矩矢量和构成净宏观磁矩 没有外磁场时，热能产生随机运动，单 个进动磁矩随机取向宏观磁矩为零 外加磁场时，质子倾向与磁场方向排列 一致、但自旋量子数确定散离方向 室温下，这些取向之间能量差相对小于 热能，取其两个方向中任一个排列可能 性几乎相同 低能级方向排列较高能级方向略占优势， 产生沿外磁场方向排列的净磁化 每个进动核相对进动运动的相位随机取向 的，无可测量到的横向磁化成分 磁共振和净磁化的矢量描述 磁共振物理基础

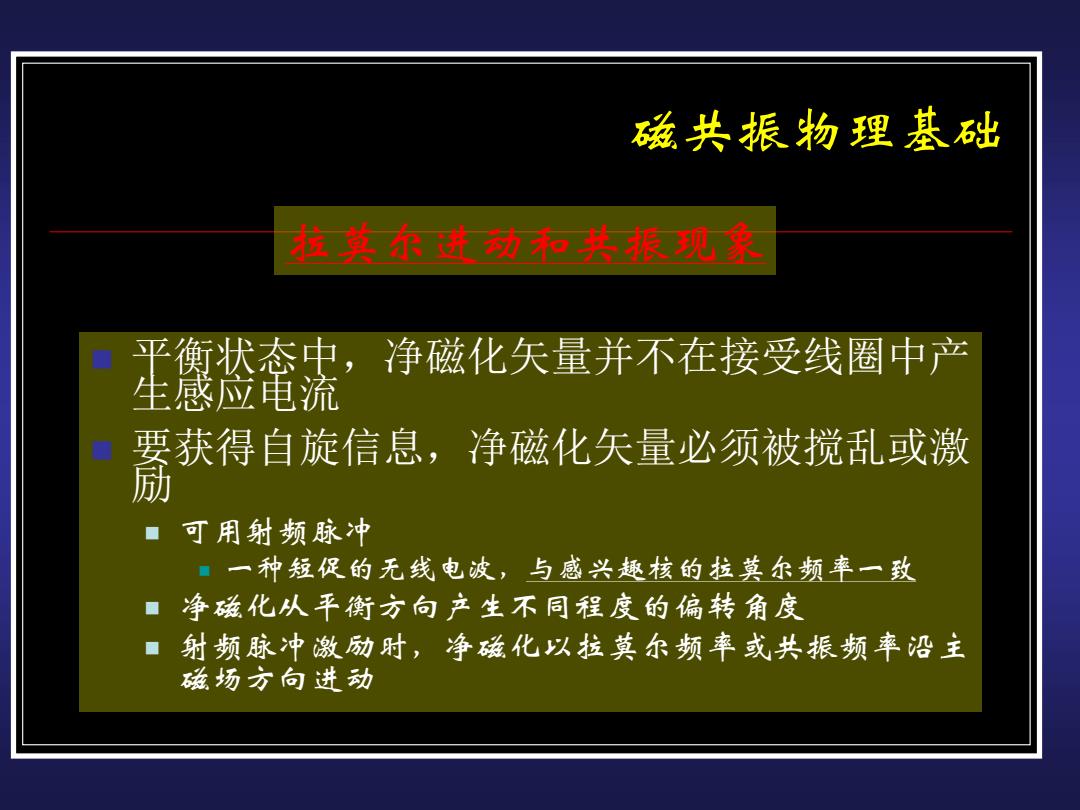

磁共振物理基础 拉英尔进动和共振现象 平衡状态中，净磁化矢量并不在接受线圈中产 生感应电流 要获得自旋信息，净磁化矢量必须被搅乱或激 可用射频脉冲 ·一种短促的无线电波，与感兴趣核的拉莫尔频率一致 净磁化从平衡方向产生不同程度的偏转角度 射频脉冲激励时，净磁化以拉莫尔频率或共振频率沿主 磁场方向进动
平衡状态中，净磁化矢量并不在接受线圈中产 生感应电流 要获得自旋信息，净磁化矢量必须被搅乱或激 励 可用射频脉冲 一种短促的无线电波，与感兴趣核的拉莫尔频率一致 净磁化从平衡方向产生不同程度的偏转角度 射频脉冲激励时，净磁化以拉莫尔频率或共振频率沿主 磁场方向进动 拉莫尔进动和共振现象 磁共振物理基础

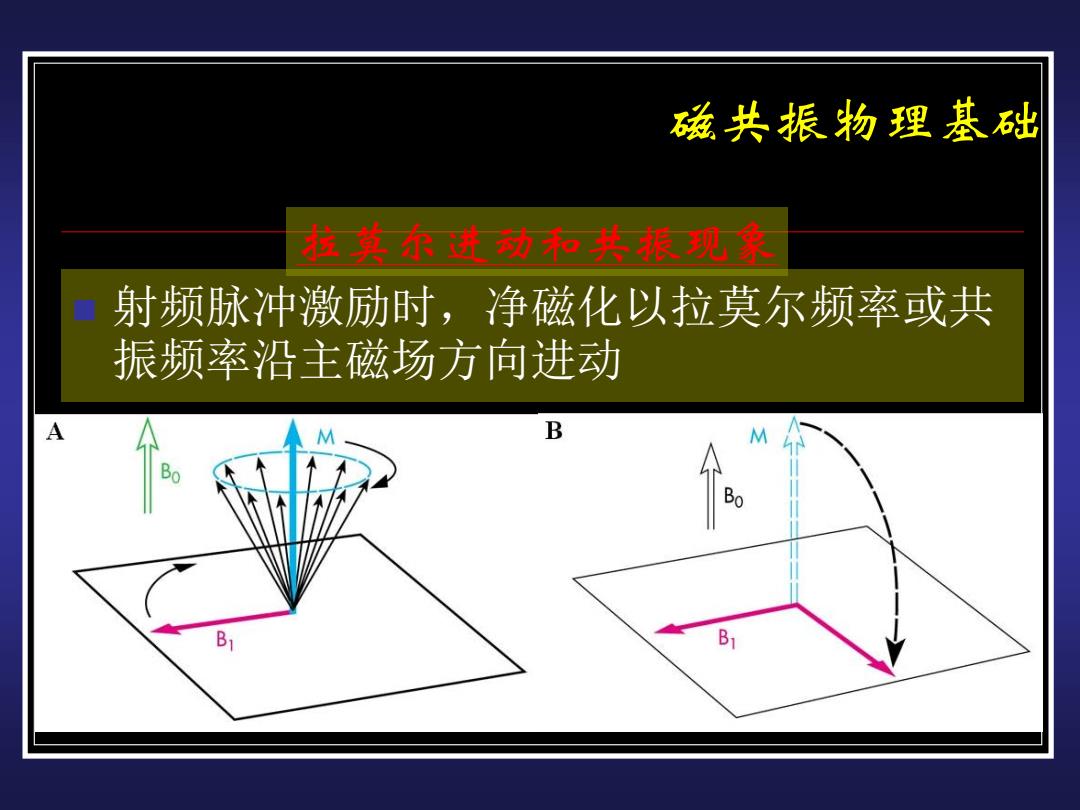

磁共振物理基础 拉莫尔进动和共振现象 射频脉冲激励时，净磁化以拉莫尔频率或共 振频率沿主磁场方向进动 A B M B 0 B B1
射频脉冲激励时，净磁化以拉莫尔频率或共 振频率沿主磁场方向进动 拉莫尔进动和共振现象 磁共振物理基础

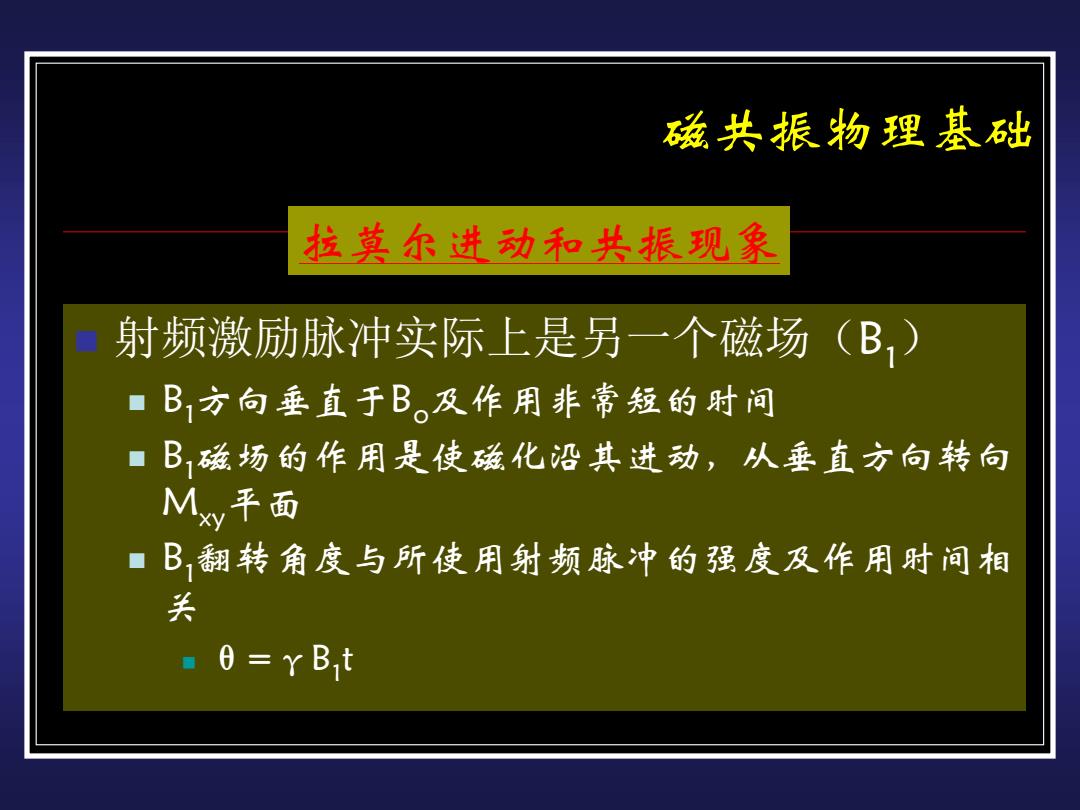

磁共振物理基础 拉莫尔进动和共振现象 射频激励脉冲实际上是另一个磁场(B,) ■B,方向垂直于B。及作用非常短的时问 ■ B磁场的作用是使磁化沿其进动，从垂直方向转句 My平面 ■ B翻转角度与所使用射频脉冲的强度及作用时间相 关 0=YBt
射频激励脉冲实际上是另一个磁场（B1） B1方向垂直于Bo及作用非常短的时间 B1磁场的作用是使磁化沿其进动，从垂直方向转向 Mxy平面 B1翻转角度与所使用射频脉冲的强度及作用时间相 关 θ=γB1 t 拉莫尔进动和共振现象 磁共振物理基础

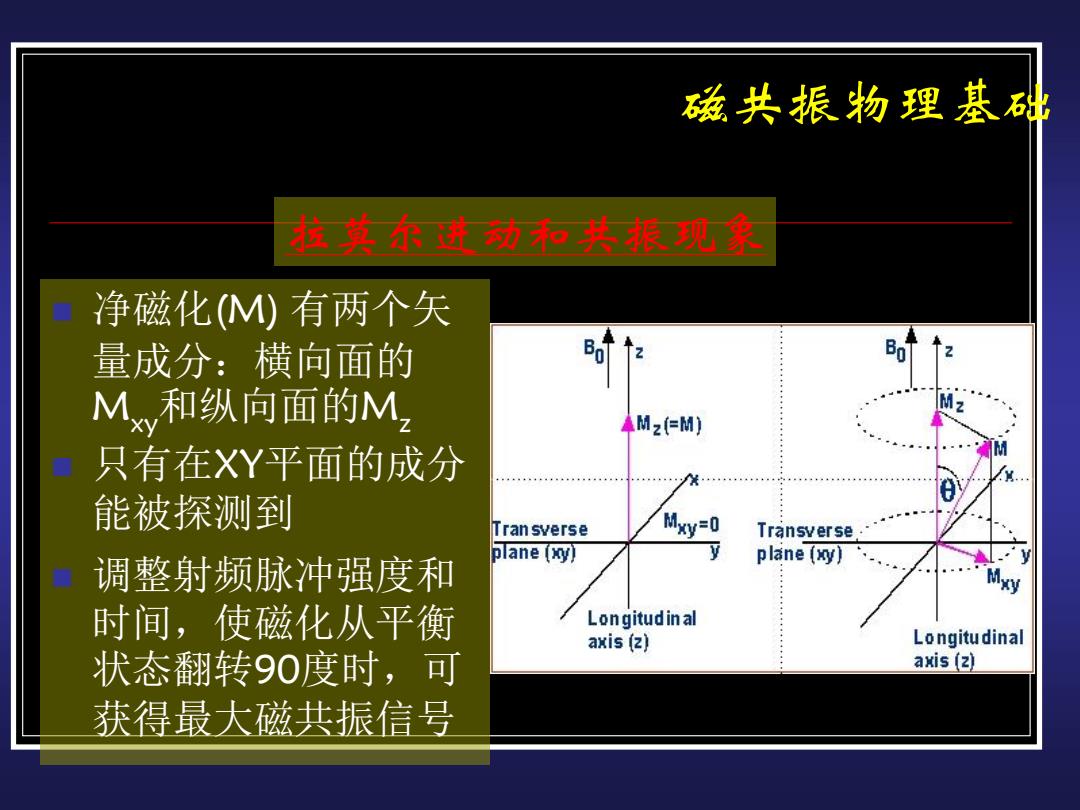

磁共振物理基础 拉莫尔进动和共振现象 净磁化(M)有两个矢 量成分：横向面的 60 Mw和纵向面的M, AMz(=M) 只有在Y平面的成分 能被探测到 Tran sverse Mxy=0 Transverse plane (xy)】 plane (xy) 调整射频脉冲强度和 时间，使磁化从平衡 Longitudin al axis (z) Longitudinal 状态翻转90度时，可 axis (2) 获得最大磁共振信号
净磁化(M) 有两个矢 量成分：横向面的 Mxy和纵向面的Mz 只有在XY平面的成分 能被探测到 调整射频脉冲强度和 时间，使磁化从平衡 状态翻转90度时，可 获得最大磁共振信号 拉莫尔进动和共振现象 磁共振物理基础
