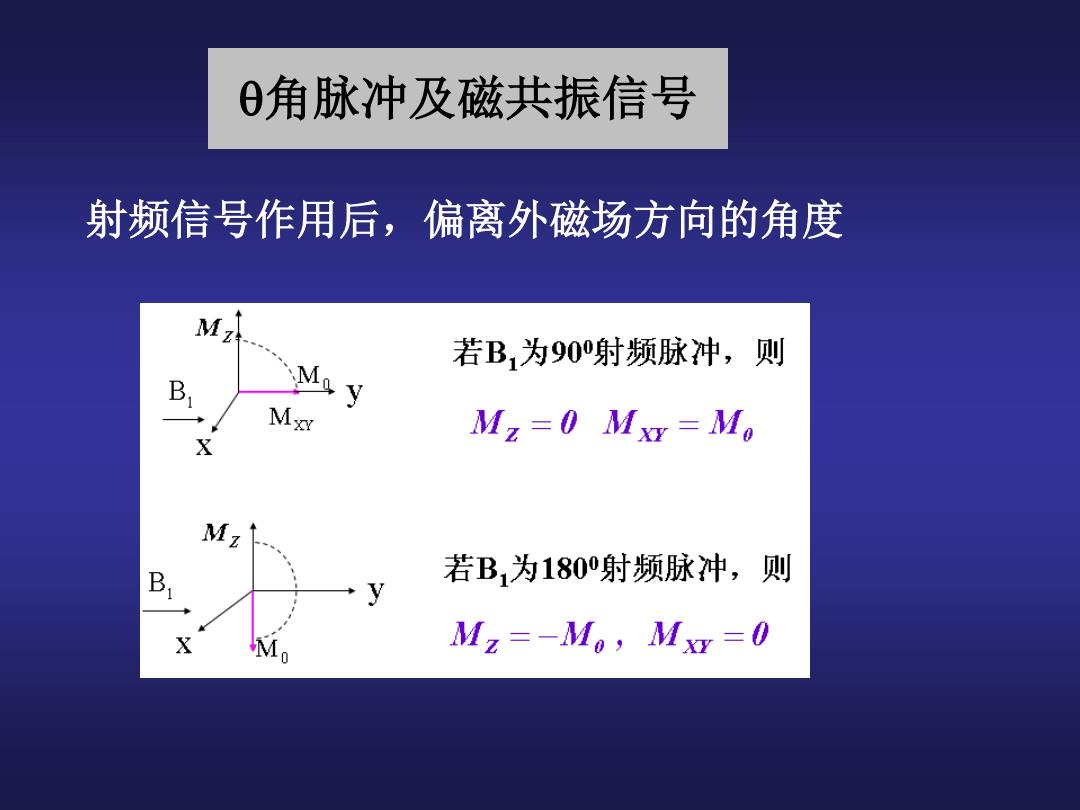

θ角脉冲及磁共振信号 射频信号作用后，偏离外磁场方向的角度 若B1为90射频脉冲，则 Ma y MxY M2=0 Mxy=Mo X M B 若B为180射频脉冲，则 X Mz=-Mo,Mxy=0
角脉冲及磁共振信号 射频信号作用后，偏离外磁场方向的角度
弛豫过程及其特征量T、T2 >弛豫过程：当激发脉冲停止作用后，在主磁场B 作用下，偏离B方向的Mo向平衡状态恢复的过程。 (Mo恢复的速度与Mo偏离平衡状态的程度有关) >弛豫时间：从非平衡态向平衡态过渡的时间 (时间 常数)。横向弛豫时间T1和纵向弛豫时间T2 T,纵向驰豫时间：表征原子核在Z方向恢复时间，数 百ms级 T,横向驰豫时间：表征原子核在X-Y平面恢复时间， 数十ms 总的讲T2比T小，或者说T2比T1快

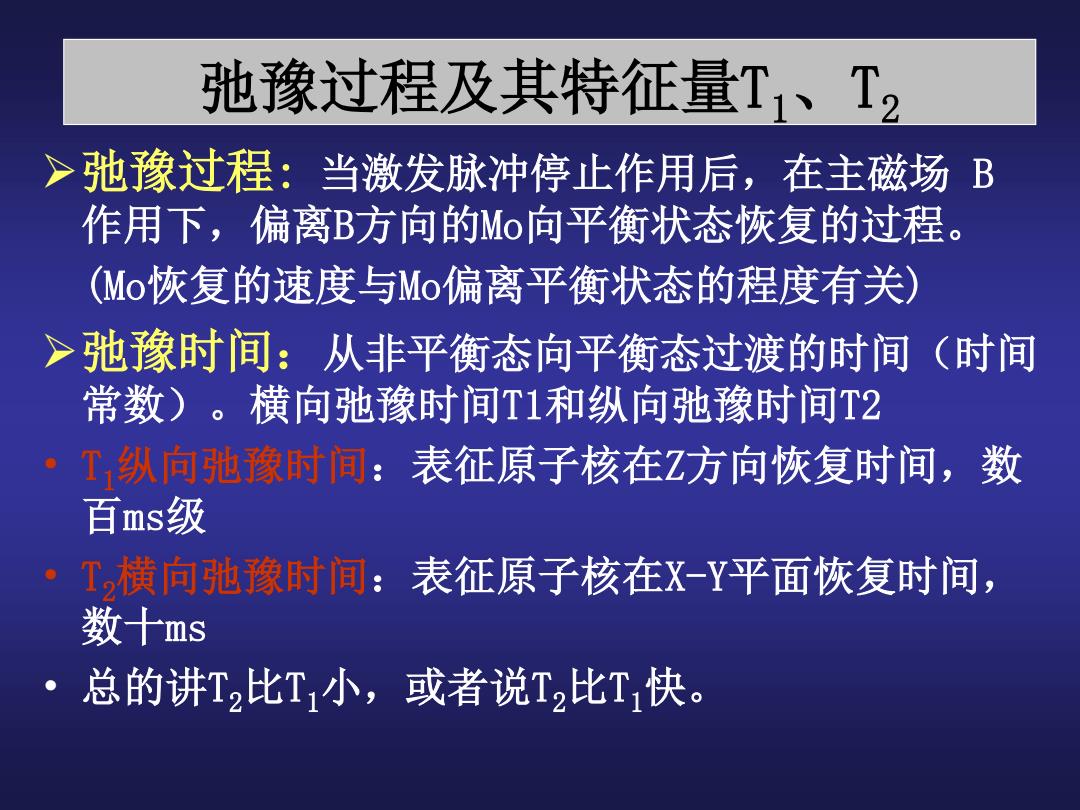

弛豫过程及其特征量T1、T2 弛豫过程: 当激发脉冲停止作用后，在主磁场 B 作用下，偏离B方向的Mo向平衡状态恢复的过程。 (Mo恢复的速度与Mo偏离平衡状态的程度有关) 弛豫时间：从非平衡态向平衡态过渡的时间（时间 常数）。横向弛豫时间T1和纵向弛豫时间T2 • T1纵向弛豫时间：表征原子核在Z方向恢复时间，数 百ms级 • T2横向弛豫时间：表征原子核在X-Y平面恢复时间， 数十ms • 总的讲T2比T1小，或者说T2比T1快
磁共振物理基础 弛豫过程 射频脉冲激励结束时即开始释放电磁辐射 和将能量转移到晶格或其自身之间而回到 平衡状态，这一过程被称为弛豫 ■弛豫过程期间，净磁化的纵向(Mz)和横 向(M)成分均恢复到它们的平衡值- 自旋质子的相干性进动恢复到随机进动

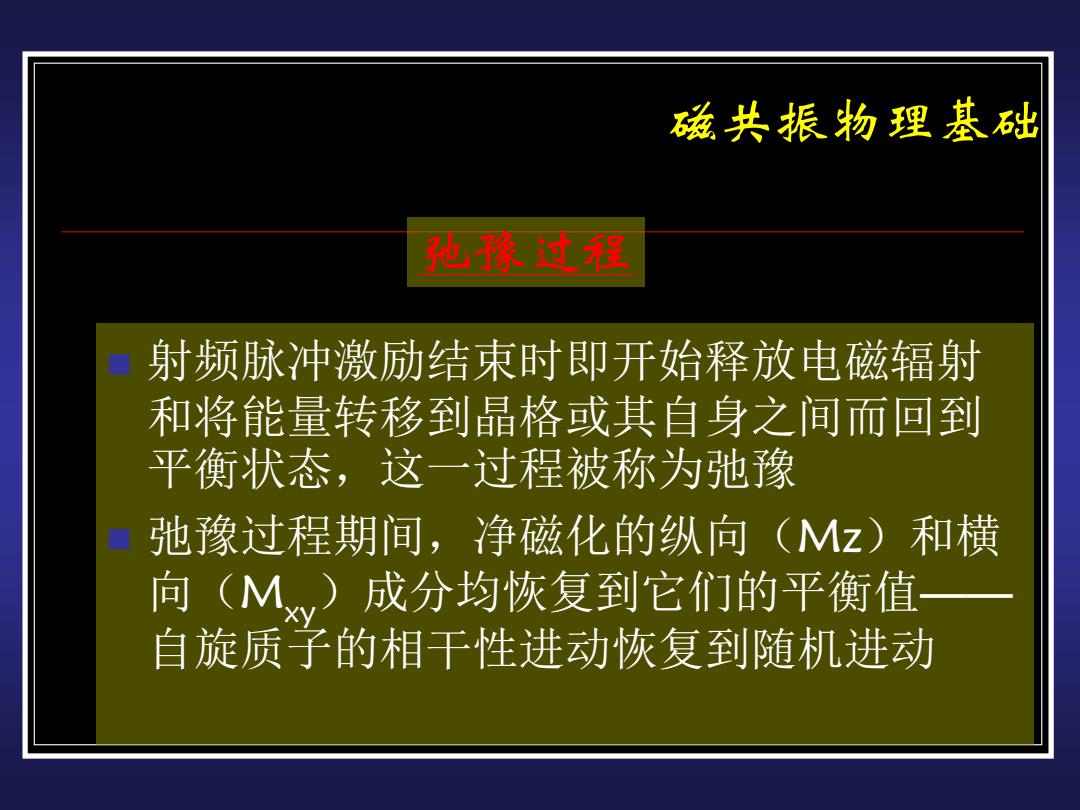

射频脉冲激励结束时即开始释放电磁辐射 和将能量转移到晶格或其自身之间而回到 平衡状态，这一过程被称为弛豫 弛豫过程期间，净磁化的纵向（Mz）和横 向（Mxy）成分均恢复到它们的平衡值—— 自旋质子的相干性进动恢复到随机进动 弛豫过程 磁共振物理基础
磁共振物理基础 弛豫过程 平衡状态下，M。和M相等，与自旋密度成正比 影响横向和纵向磁化成分的弛豫过程是独立的 横向磁化在纵向磁化恢复以前很久就消失了 两种弛豫过程呈指数形式进行，弛豫相对速率受特定 分子结构、物理学状态（即液体或固体）和温度影响

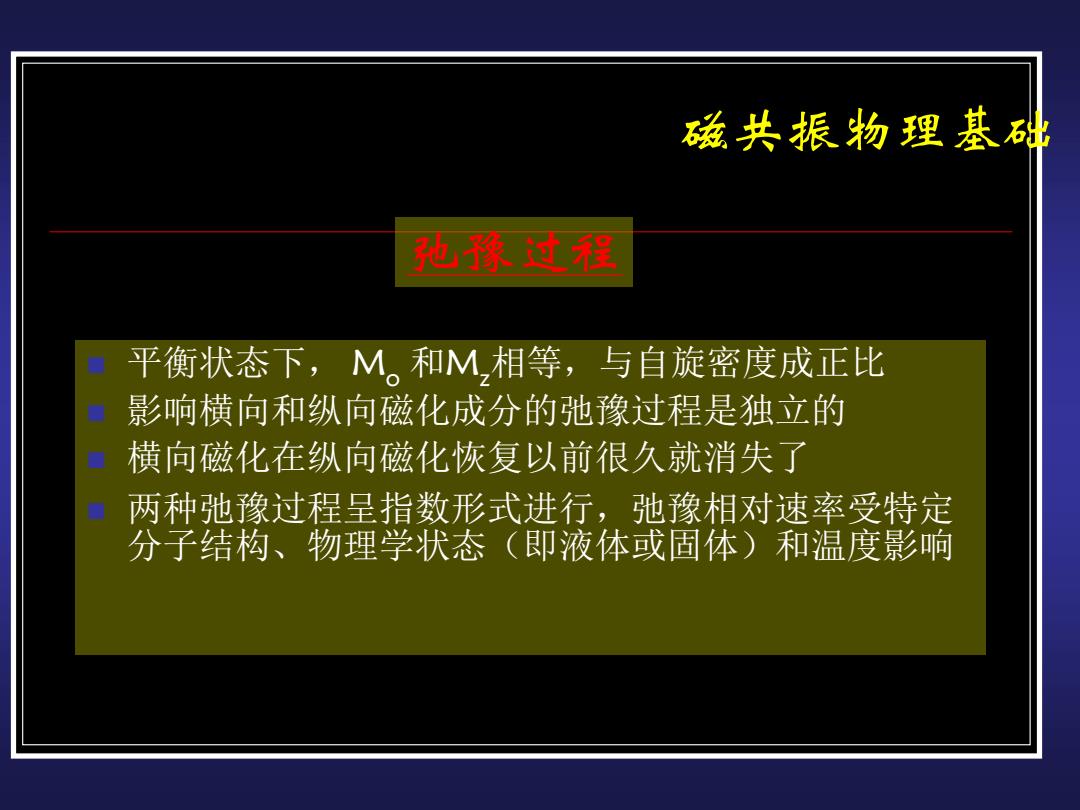

平衡状态下， Mo 和Mz相等，与自旋密度成正比 影响横向和纵向磁化成分的弛豫过程是独立的 横向磁化在纵向磁化恢复以前很久就消失了 两种弛豫过程呈指数形式进行，弛豫相对速率受特定 分子结构、物理学状态（即液体或固体）和温度影响 弛豫过程 磁共振物理基础
磁共振物理基础 纵向：【自旅一晶格)子 豫 分子晶格为激励核与晶格间能量交换提供了机会 核相撞时，能量以离散量子数方式从激励核转移出去， 结果净磁化矢量以指数函数恢复到初始值 自旋一晶格弛豫，用T,值一自旋晶格迟豫时间表 示 T,是时间常数，表示磁化恢复到它的初始值的63%所 需要的时间 生物组织的T,值从大约50毫秒到几秒不等

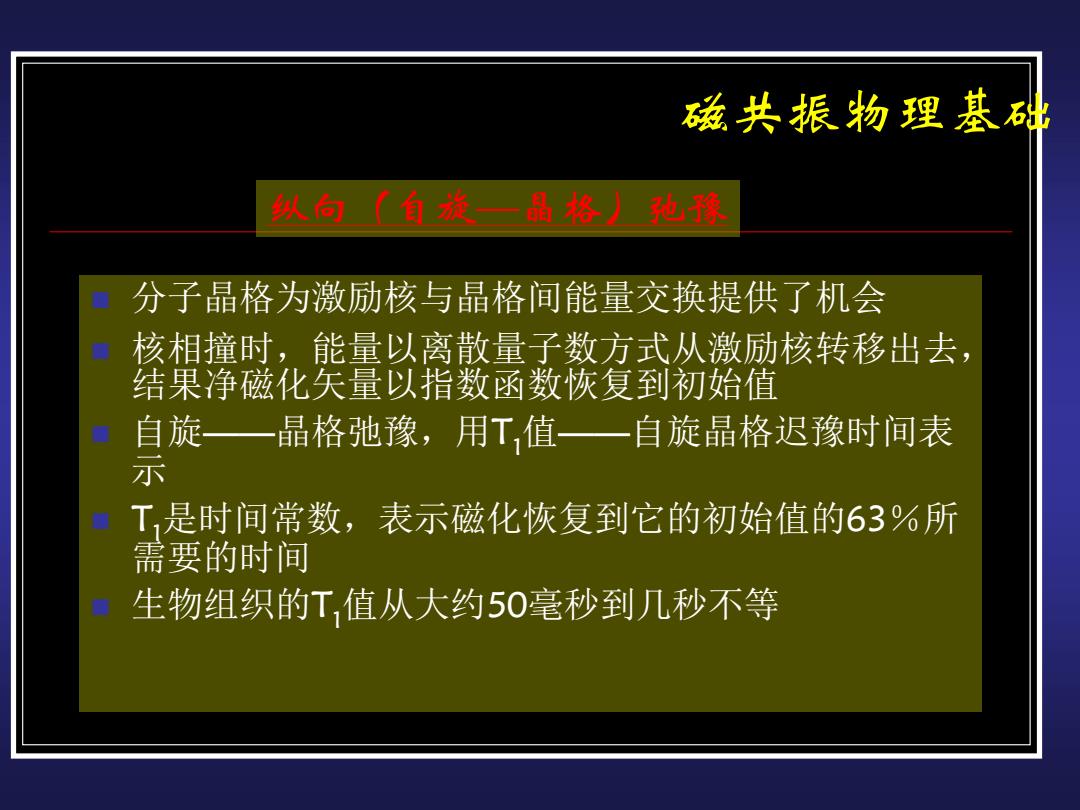

分子晶格为激励核与晶格间能量交换提供了机会 核相撞时，能量以离散量子数方式从激励核转移出去， 结果净磁化矢量以指数函数恢复到初始值 自旋——晶格弛豫，用T1值——自旋晶格迟豫时间表 示 T1是时间常数，表示磁化恢复到它的初始值的63％所 需要的时间 生物组织的T1值从大约50毫秒到几秒不等 纵向（自旋—晶格）弛豫 磁共振物理基础
