1.3覆盖层厚度 > 覆盖层厚度的原意是指从地表面至地下基岩面的 距离。 >工程上常这样判定：当下部土层的剪切波速达到 上部土层剪切波速的2.5倍，且下部土层中没有剪 切波速小于400m/s的岩土层时，该下部土层就可 以近似看做基岩。 > 为了实用上的方便，我国建筑抗震设计规范进 步采用土层的绝对刚度定义覆盖层厚度，即：地 下基岩或剪切波速大于500m/s的坚硬土层至地表 面的距离，称为“覆盖层厚度”。 6
6 1.3 覆盖层厚度 覆盖层厚度的原意是指从地表面至地下基岩面的 距离。 工程上常这样判定：当下部土层的剪切波速达到 上部土层剪切波速的2.5倍，且下部土层中没有剪 切波速小于400m/s的岩土层时，该下部土层就可 以近似看做基岩。 为了实用上的方便，我国建筑抗震设计规范进一 步采用土层的绝对刚度定义覆盖层厚度，即：地 下基岩或剪切波速大于500m/s的坚硬土层至地表 面的距离，称为“覆盖层厚度
1.4场地类别划分 > 场地类别是根据土层等效剪切波速和场地覆盖层厚 度两个指标综合确定的。分为I、Ⅱ、Ⅲ、V类。 各类场地的覆盖层厚度表(m) 等效剪切 场地类别 波速（m/s) 血 V V>500 0 500≥Vc>250 <5 ≥5 2502V>140 <3 350 >50 V.e140 <3 3-15 >15-80 >80
7 1.4 场地类别划分 场地类别是根据土层等效剪切波速和场地覆盖层厚 度两个指标综合确定的。分为I、Ⅱ、Ⅲ、Ⅳ类。 各类场地的覆盖层厚度表（m) 等效剪切 波速（m/s) 场 地 类 别 Ⅰ Ⅱ Ⅲ Ⅳ Vse>500 0 - - - 500 ≥Vse >250 <5 ≥5 - - 250≥ Vse >140 <3 3~50 >50 - Vse ≤140 <3 3~15 >15~80 >80

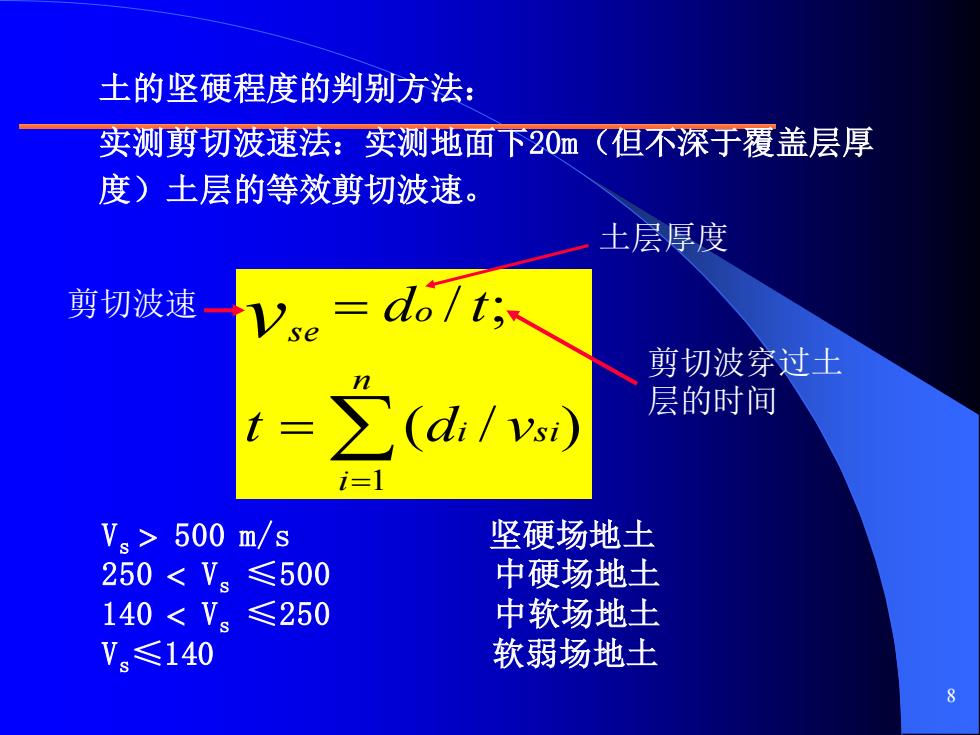

土的坚硬程度的判别方法： 实测剪切波速法：实测地面下20咖（但不深于覆盖层厚 度)土层的等效剪切波速。 土层厚度 剪切波速 do/t; se 剪切波穿过土 层的时间 i1 V。>500m/s 坚硬场地土 250<V。≤500 中硬场地土 140<Vs ≤250 中软场地土 Vs≤140 软弱场地土 8
8 土的坚硬程度的判别方法： 实测剪切波速法：实测地面下20m（但不深于覆盖层厚 度）土层的等效剪切波速。 = = = n i i si o s e t d v v d t 1 ( / ) / ; Vs 500 m/s 坚硬场地土 250 Vs ≤500 中硬场地土 140 Vs ≤250 中软场地土 Vs≤140 软弱场地土 剪切波速 土层厚度 剪切波穿过土 层的时间

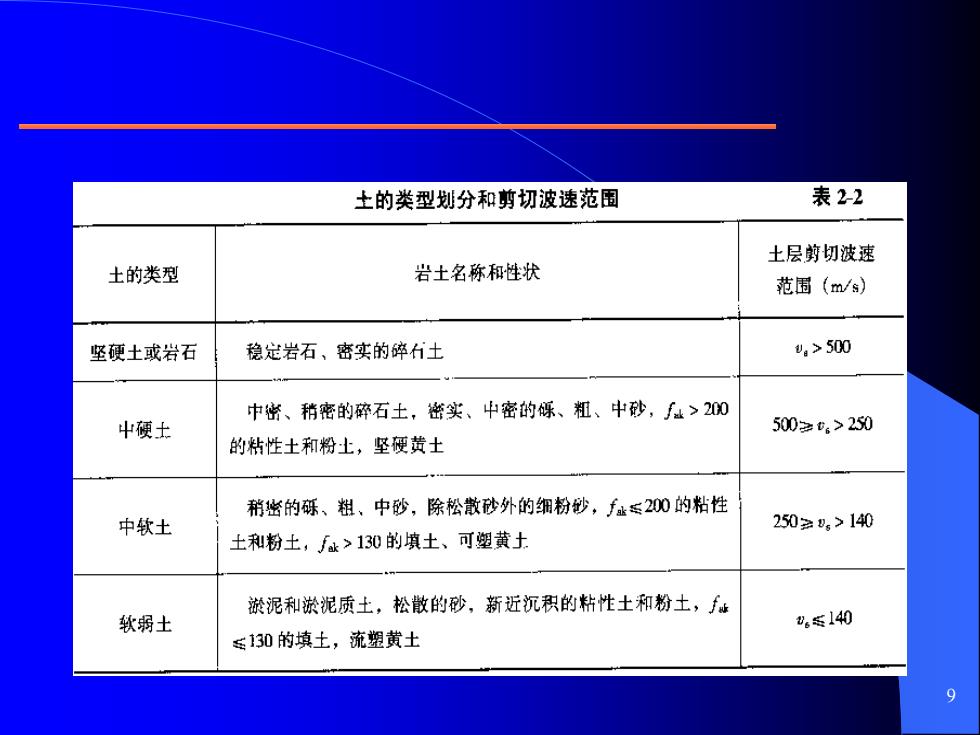

土的类型划分和剪切波速范围 表2-2 土层剪切波速 士的类型 岩土名称和性状 范围(m/) 坚硬土或岩石 稳定岩石、密实的碎土 v.>500 中密、稍密的碎石土，密实、中密的砾、粗、中砂，∫丛>00 中硬士 5002≥e.>250 的粘性土和粉土，坚硬黄土 稍槛的砾、粗、中砂，除松散砂外的细粉砂，f贴≤20的粘性 中软土 250≥05>140 土和粉土，k>130的填土、可塑黄土 淤泥和淤泥质土，松散的砂，新近沉积的粘性土和粉土，f 软弱土 6≤140 ≤130的填土，流塑黄土 9
9
【例2-1】已知某建筑场地的钻孔地质资料如表2-3所示，试确定 该场地的类别。 钻孔资料（例21） 表23 土层底部深度(m) 土层厚度(m) 岩土名称 土层剪切波速(m/) 1.5 1.5 杂填十 180 3.5 2.0 粉土 240 7.5 4.0 细砂 310 15.5 8.0 研砂 520 > 【解】(1)确定覆盖层厚度： > 因为地表下7.5m以下土层的Vs=520m/s500m/s,故d0=7.5m。 > (2)计算等效剪切波速，按式有： 7 Vse=7.5/()=253.6 查教材表2一1，Vse位于250~500m/s之间，且d0>5m,故属于 Ⅱ类场地。 10
10 【例2-1】 已知某建筑场地的钻孔地质资料如表2-3所示，试确定 该场地的类别。 【解】(1)确定覆盖层厚度： 因为地表下7.5m以下土层的Vs=520m／s>500m／s，故d0=7.5m。 (2)计算等效剪切波速，按式有： Vse=7.5/（）=253.6 查教材表2－1，Vse位于250～500m／s之间，且d0>5m，故属于 Ⅱ类场地
