中心投影法 物体位置改 投射中心 变，投影大 投射线 小也改变 物体 投影 投影面 投影特性 投射中心、物体、投影面三者之间 的相对距离对投影的大小有影响。 度量性较差
一、中心投影法 投射中心、物体、投影面三者之间 的相对距离对投影的大小有影响。 度量性较差 投影特性 投射线 投射中心 物体 投影面 投影 物体位置改 变，投影大 小也改变
平行投影法 直角（正）投影法 斜角投影法 投影特性 投影大小与物体和投影面之间的距离无关。 度量性较好 工程图样多数采用正投影法绘制
平行投影法 斜角投影法 投 影 特 性 投影大小与物体和投影面之间的距离无关。 度量性较好 工程图样多数采用正投影法绘制。 投 射 线 互 相 平 行 且 垂 直 于 投 影 面 投 射 线 互 相 平 行 且 倾 斜 于 投 影 面 直角（正）投影法

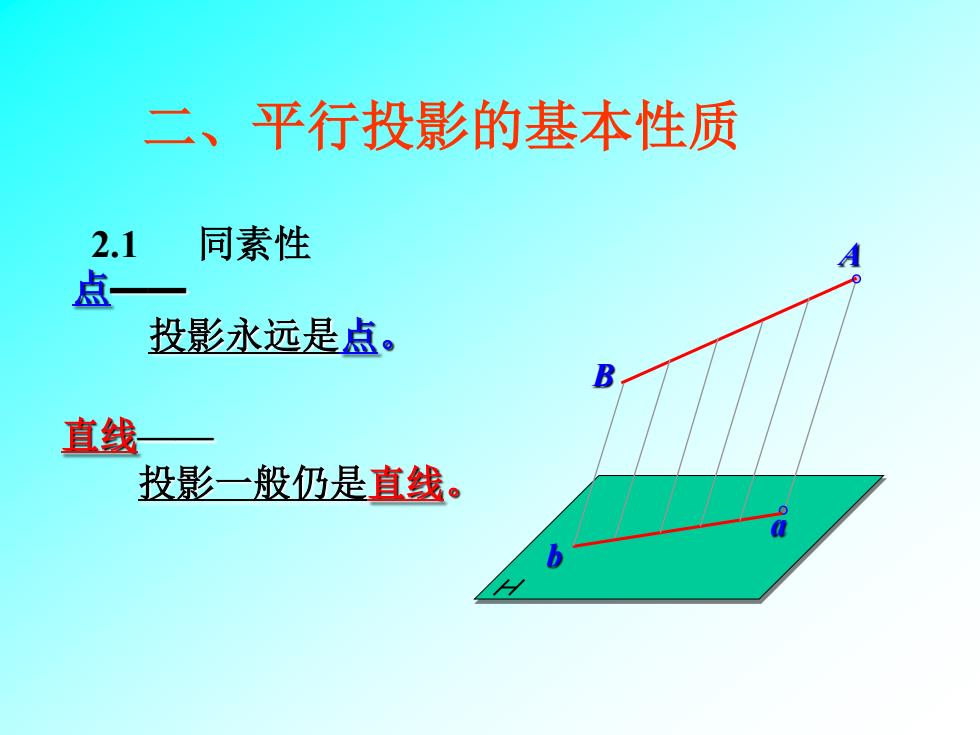

二、平行投影的基本性质 2.1 同素性 A 点— 投影永远是点。 B 直线 投影一般仍是直线
二、平行投影的基本性质 2.1 同素性 直线—— 投影一般仍是直线。 点—— 投影永远是点。 A a B b
2.2从属性不变 若点在直线上， 则该点的投影一定 在该直线的投影上
A a B b 若点在直线上， 则该点的投影一定 在该直线的投影上。 2.2 从属性不变 c C
2.3 平行性不变 两平行直线的 投影一般仍平行。 ABII CD=abM∥cd AB.CD=ab:cd 回纯拿理么头号
两平行直线的 投影一般仍平行。 2.3 平行性不变 AB// CD=ab// cd ABCD=ab cd
