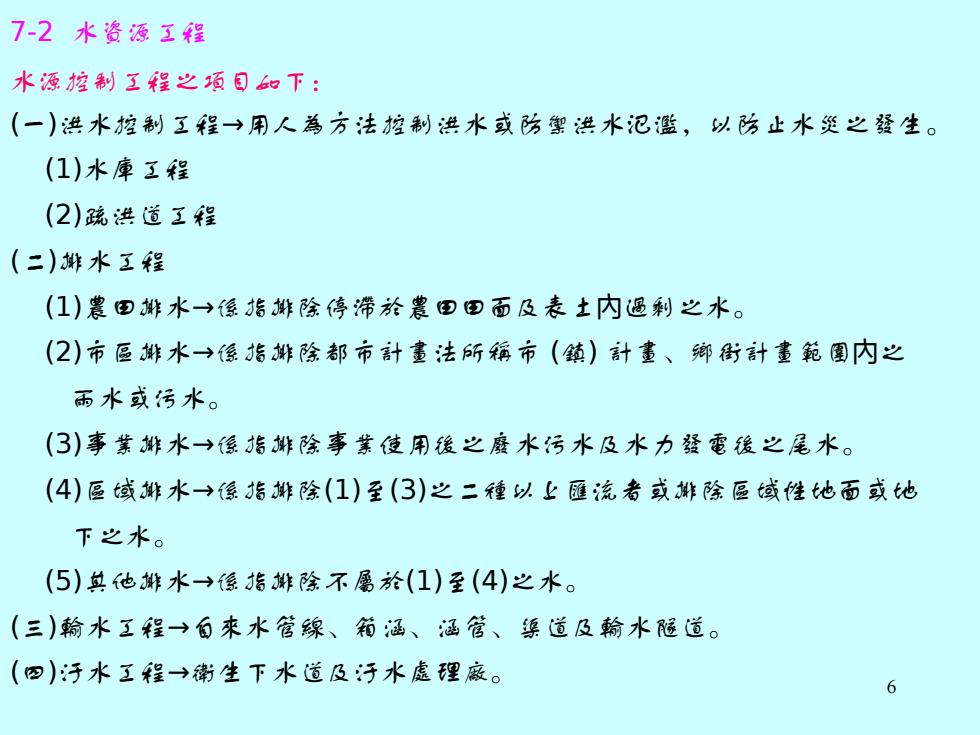

7-2水资源工程 水源控制工程之须目如下： (一)洪水控制三程→用人為方法控制洪水或防禦洪水氾濫，以防止水災之發生。 (1)水庳三程 (2)疏洪道工程 (二)排水工程 (门)農田排水→像指排除停滞於農田田面及表土内通剩之水。 (2)市區排水→像指排除都市計畫法所稱市（镇）計畫、鄉街計畫範圍內之 而水或污水。 (3)事業排水→像指排除事業使用後之廢水污水及水力發電後之尾水。 (4)區域排水→像指排除(1)至(3)之二種以上匯流者或排除區域性地面或地 下之水。 (5)其他排水→像指排除不屬於(1)至(4)之水。 (三)輸水工程→自來水管線、箱涵、涵官、渠道及輸水隧道。 (四)汗水工程→衛生下水道及汗水虚理廠。 6
7-2水資源工程 水源控制工程之項目如下： (一)洪水控制工程→用人為方法控制洪水或防禦洪水氾濫，以防止水災之發生。 (1)水庫工程 (2)疏洪道工程 (二)排水工程 (1)農田排水→係指排除停滯於農田田面及表土內過剩之水。 (2)市區排水→係指排除都市計畫法所稱市 (鎮)計畫、鄉街計畫範圍內之 雨水或污水。 (3)事業排水→係指排除事業使用後之廢水污水及水力發電後之尾水。 (4)區域排水→係指排除(1)至(3)之二種以上匯流者或排除區域性地面或地 下之水。 (5)其他排水→係指排除不屬於(1)至(4)之水。 (三)輸水工程→自來水管線、箱涵、涵管、渠道及輸水隧道。 (四)汙水工程→衛生下水道及汙水處理廠。 6

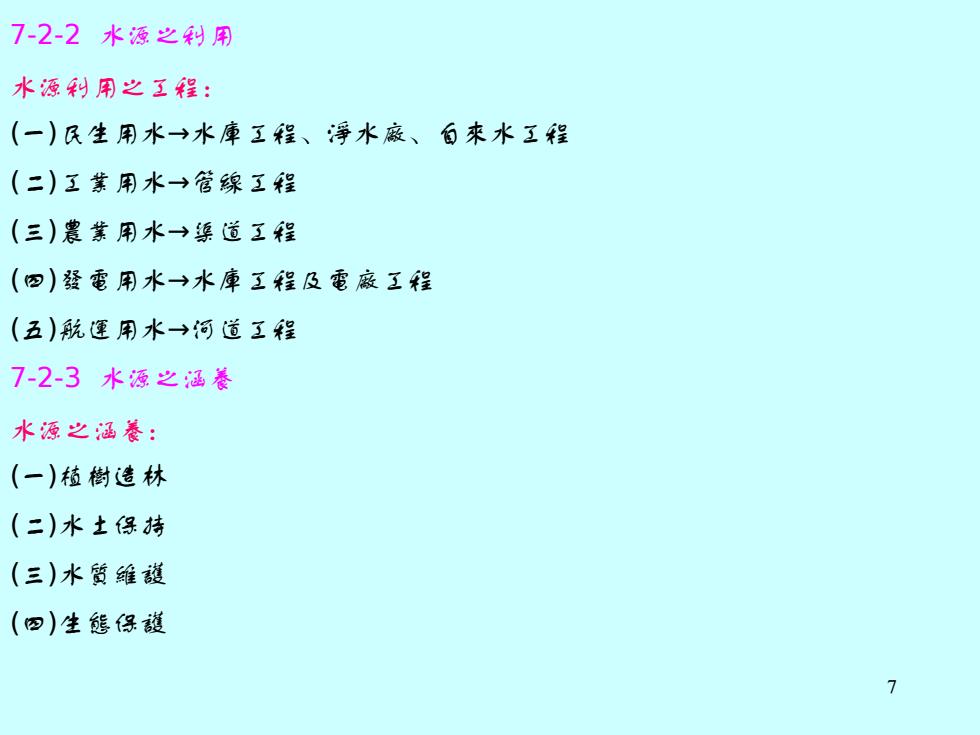

7-2-2水源之利用 水源利用之工程： (一)民生用水→水庫三程、淨水廄、自來水三程 (二)三業用水→管象工程 (三)農業用水→渠道三程 (②)经電用水→水康三程及電廠三程 (五)航運用水→河道三程 7-2-3水源之涵養 水源之涵養： (一)植樹造林 (二)水土保持 (三)水質雄護 (四）生態保護 7
7-2-2水源之利用 水源利用之工程： (一)民生用水→水庫工程、淨水廠、自來水工程 (二)工業用水→管線工程 (三)農業用水→渠道工程 (四)發電用水→水庫工程及電廠工程 (五)航運用水→河道工程 7-2-3水源之涵養 水源之涵養： (一)植樹造林 (二)水土保持 (三)水質維護 (四)生態保護 7

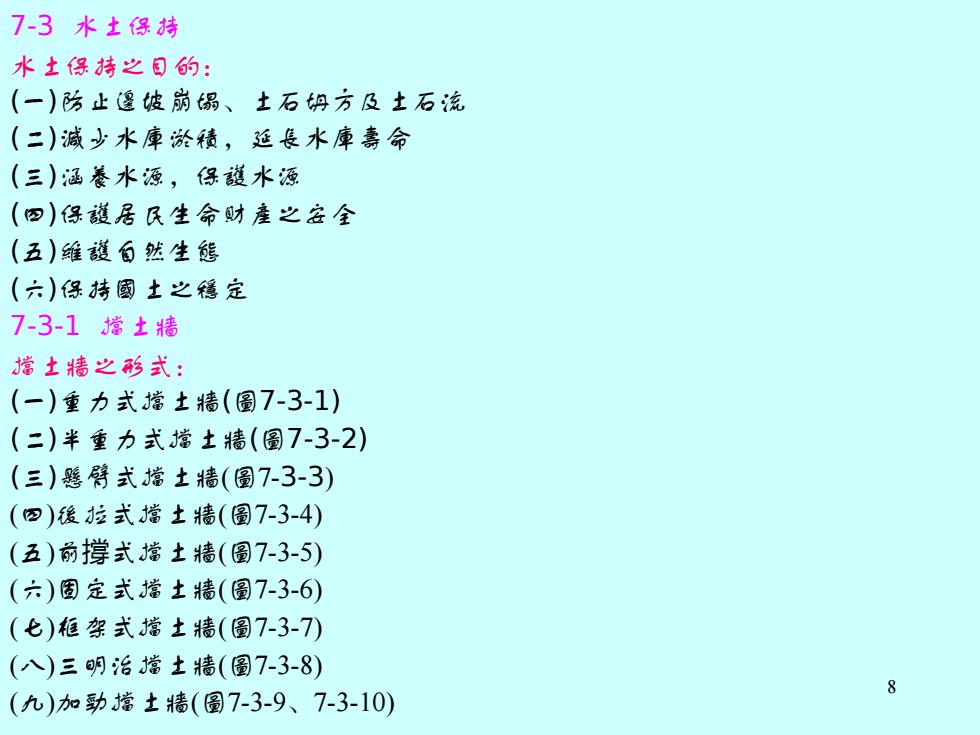

7-3水土保持 水土保持之司的： (一)防止逸坡崩塌、土石坍方及土石流 (二)减少水庫淤積，延長水庫壽命 (三)涵養水源，保護水源 (四)保護居民生命财產之安全 (五)维護百然生態 (六)保持國土之穩定 7-3-1擋土牆 擋土墙之形式： (-)重力式擋±牆（圖7-3-1） (二)半重力式擋土牆（圖7-3-2） (三)懸臂式擋土牆（圖7-3-3） (四)後拉式擋土牆（圖7-3-4） (五)前撑式擋土牆（图7-3-5） (六)固定式擋土牆（圖7-3-6） (七)框架式擋土牆（圖7-3-7） (八)三明治擋土牆（圖7-3-8） 8 (九)加勁擋土牆（圖7-3-9、7-3-10）
7-3水土保持 水土保持之目的： (一)防止邊坡崩塌、土石坍方及土石流 (二)減少水庫淤積，延長水庫壽命 (三)涵養水源，保護水源 (四)保護居民生命財產之安全 (五)維護自然生態 (六)保持國土之穩定 7-3-1擋土牆 擋土牆之形式： (一)重力式擋土牆 ( 圖7-3-1) ( 二 )半重力式擋土牆 ( 圖7-3-2) ( 三 )懸臂式擋土牆 ( 圖 7 -3-3 ) ( 四 )後拉式擋土牆 ( 圖7-3-4 ) ( 五 ) 前 撐式擋土牆 ( 圖7-3-5 ) ( 六 )固定式擋土牆 ( 圖7-3-6 ) ( 七 )框架式擋土牆 ( 圖7-3-7 ) ( 八 )三明治擋土牆 ( 圖7-3-8 ) ( 九 )加勁擋土牆 ( 圖7-3-9 、7-3-10 ) 8

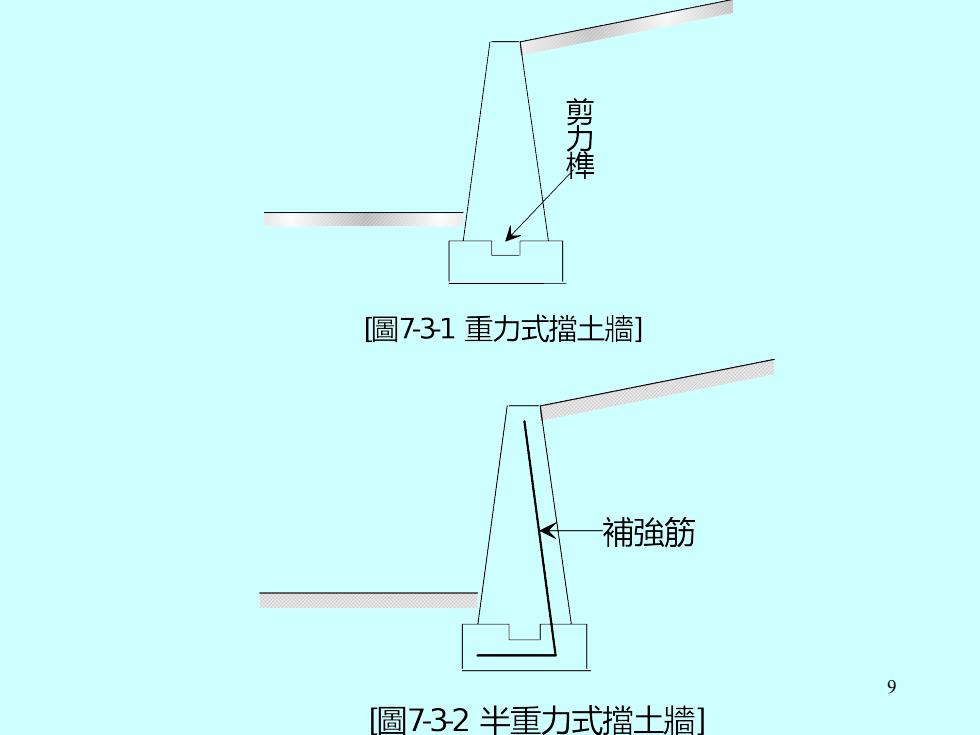

剪力样 [圖7-31重力式擋土牆] 補強筋 9 [圖7-32半重力式擋土牆]
9

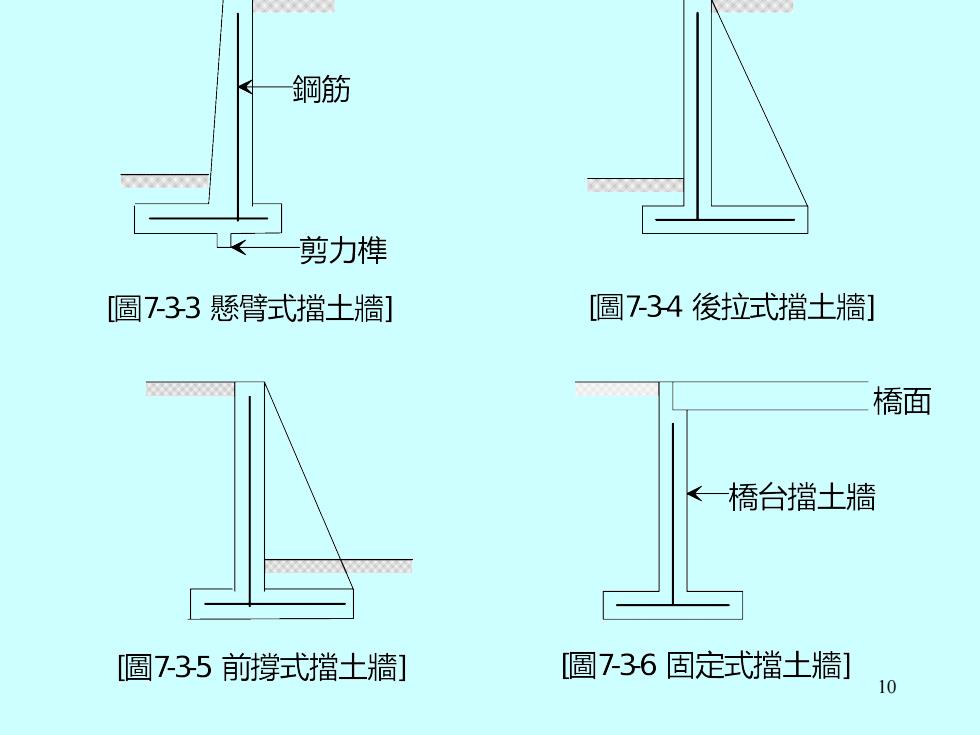

鋼筋 剪力榫 圖7-33懸臂式擋土牆] [圖734後拉式擋土牆] 橋面 橋台擋土牆 [圖7-35前撐式擋土牆] 圖7-36固定式擋土牆] 10
10
