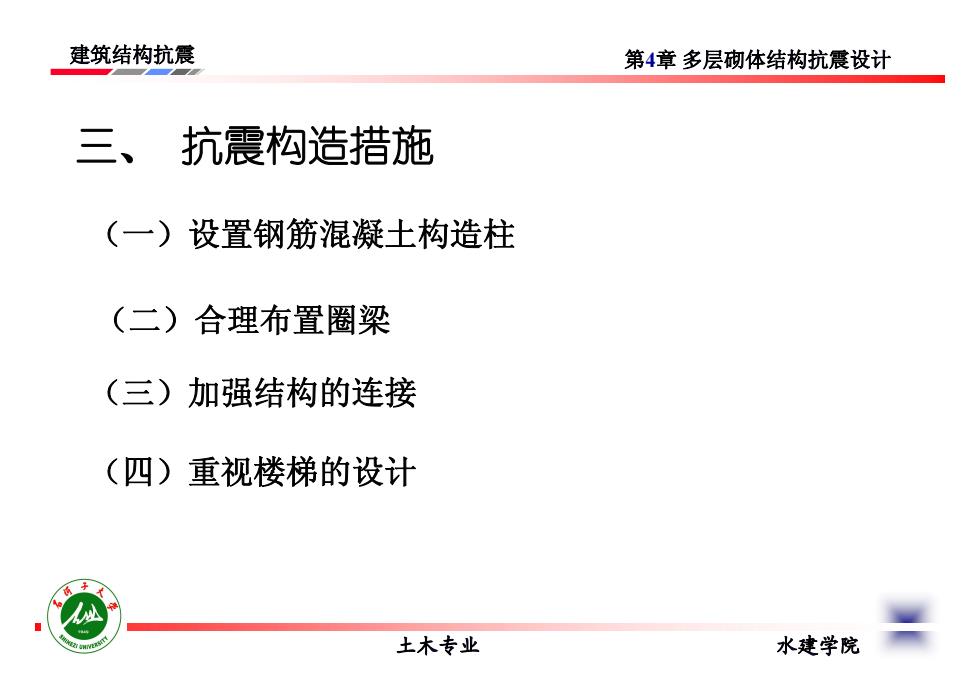

建筑结构抗震 第4章多层砌体结构抗震设计 三、 抗震构造措施 (一)设置钢筋混凝土构造柱 (二)合理布置圈梁 (三)加强结构的连接 (四)重视楼梯的设计 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第4章 多层砌体结构抗震设计 三、 抗震构造措施 （三）加强结构的连接 （一）设置钢筋混凝土构造柱 （二）合理布置圈梁 （四）重视楼梯的设计

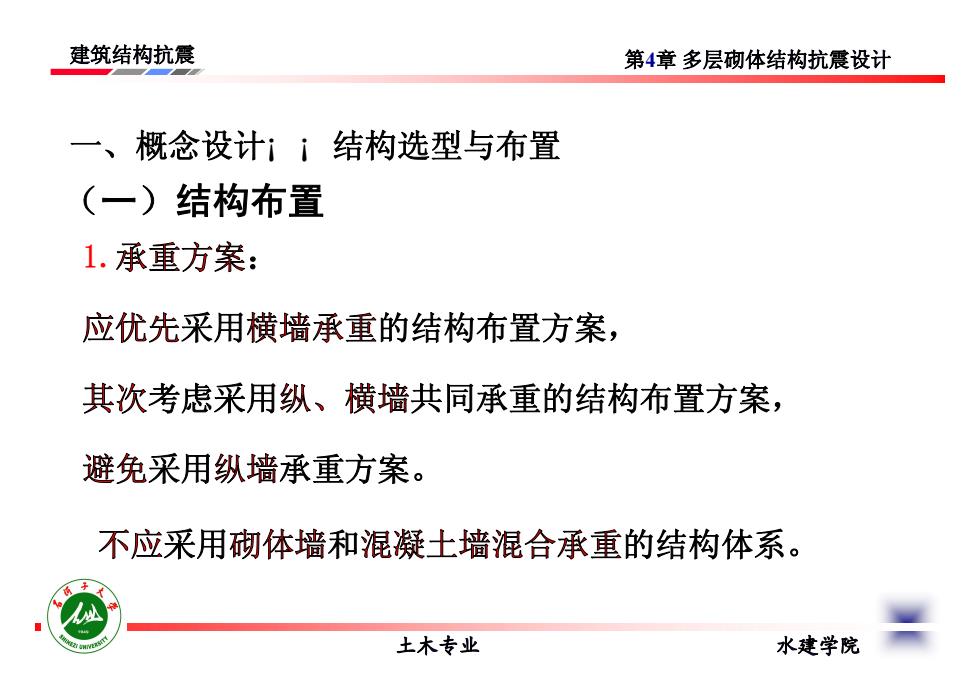

建筑结构抗震 第4章多层砌体结构抗震设计 一、概念设计ⅰⅰ结构选型与布置 (一)结构布置 1.承重方案： 应优先采用横墙承重的结构布置方案， 其次考虑采用纵、横墙共同承重的结构布置方案， 避免采用纵墙承重方案。 不应采用砌体墙和混凝土墙混合承重的结构体系。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第4章 多层砌体结构抗震设计 （一）结构布置 1.承重方案： 应优先采用横墙承重的结构布置方案， 其次考虑采用纵、横墙共同承重的结构布置方案， 避免采用纵墙承重方案。 一、概念设计¡ ¡ 结构选型与布置 不应采用砌体墙和混凝土墙混合承重的结构体系

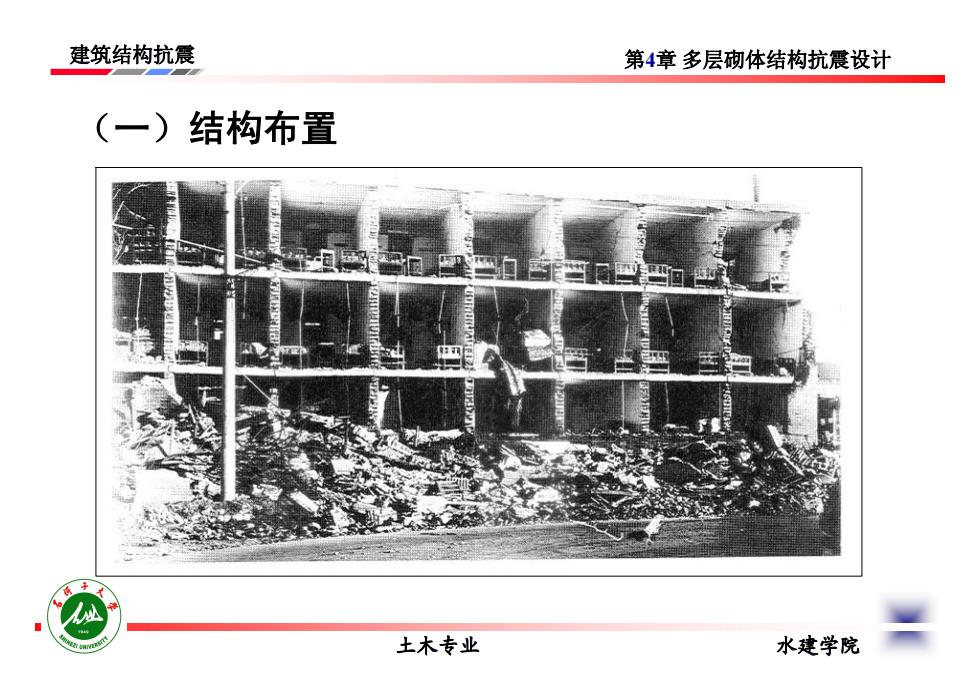

建筑结构抗震 第4章多层砌体结构抗震设计 (一)结构布置 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第4章 多层砌体结构抗震设计 （一）结构布置

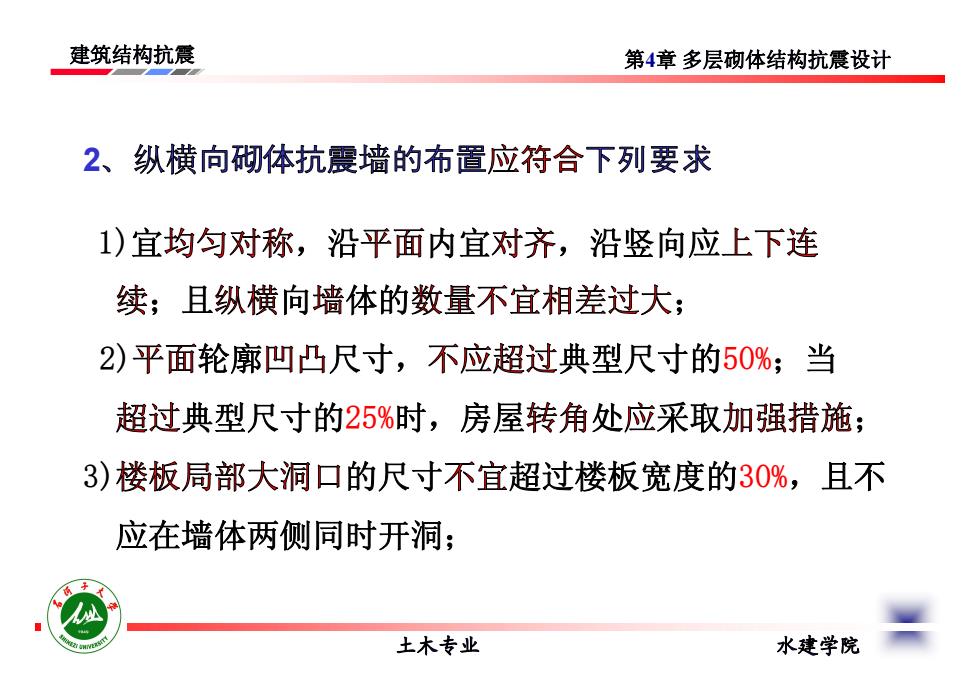

建筑结构抗震 第4章多层砌体结构抗震设计 2、纵横向砌体抗震墙的布置应符合下列要求 1)宜均匀对称，沿平面内宜对齐，沿竖向应上下连 续；且纵横向墙体的数量不宜相差过大； 2)平面轮廓凹凸尺寸，不应超过典型尺寸的50%；当 超过典型尺寸的25%时，房屋转角处应采取加强措施； 3)楼板局部大洞口的尺寸不宜超过楼板宽度的30%，且不 应在墙体两侧同时开洞； 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第4章 多层砌体结构抗震设计 2、纵横向砌体抗震墙的布置应符合下列要求 1)宜均匀对称，沿平面内宜对齐，沿竖向应上下连 续；且纵横向墙体的数量不宜相差过大； 2)平面轮廓凹凸尺寸，不应超过典型尺寸的50%；当 超过典型尺寸的25%时，房屋转角处应采取加强措施； 3)楼板局部大洞口的尺寸不宜超过楼板宽度的30%，且不 应在墙体两侧同时开洞；
建筑结构抗震 第4章多层砌体结构抗震设计 4)房屋错层的楼板高差超过500mm时，应按两层计算；错 层部位的墙体应采取加强措施； 5)同一轴线上的窗间墙宽度宜均匀；墙面洞口的面积，6、 7度时不宜大于墙面总面积的55%，8、9度时不宜大于 50% 6)在房屋宽度方向的中部应设置内纵墙，其累计长度不宜 小于房屋总长度的60%（高宽比大于4的墙段不计入)。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第4章 多层砌体结构抗震设计 4)房屋错层的楼板高差超过500mm时，应按两层计算；错 层部位的墙体应采取加强措施； 5)同一轴线上的窗间墙宽度宜均匀；墙面洞口的面积，6、 7度时不宜大于墙面总面积的55%，8、9度时不宜大于 50%； 6)在房屋宽度方向的中部应设置内纵墙，其累计长度不宜 小于房屋总长度的60%（高宽比大于4的墙段不计入）
