建筑结构抗震 第4章多层砌体结构抗震设计 GRUnDIG 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第4章 多层砌体结构抗震设计

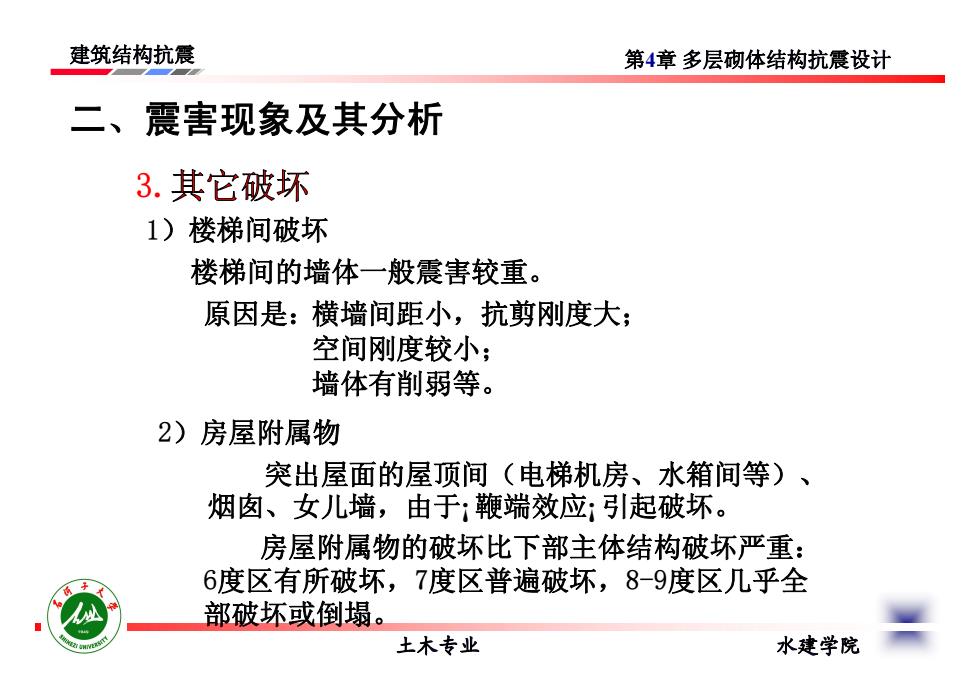

建筑结构抗震 第4章多层砌体结构抗震设计 二、震害现象及其分析 3.其它破坏 1)楼梯间破坏 楼梯间的墙体一般震害较重。 原因是： 横墙间距小，抗剪刚度大； 空间刚度较小： 墙体有削弱等。 2)房屋附属物 突出屋面的屋顶间（电梯机房、水箱间等）、 烟囱、女儿墙，由于：鞭端效应：引起破坏。 房屋附属物的破坏比下部主体结构破坏严重： 6度区有所破坏，7度区普遍破坏，8-9度区几乎全 部破坏或倒塌。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第4章 多层砌体结构抗震设计 3.其它破坏 1）楼梯间破坏 楼梯间的墙体一般震害较重。 原因是：横墙间距小，抗剪刚度大； 空间刚度较小； 墙体有削弱等。 2）房屋附属物 突出屋面的屋顶间（电梯机房、水箱间等）、 烟囱、女儿墙，由于¡鞭端效应¡ 引起破坏。 房屋附属物的破坏比下部主体结构破坏严重： 6度区有所破坏，7度区普遍破坏，8-9度区几乎全 部破坏或倒塌。 二、震害现象及其分析
建筑结构抗震 第4章多层砌体结构抗震设计 二、震害现象及其分析 3.其它破坏 3)楼盖和屋盖 楼盖和屋盖是地震时传递水平地震作用的主要构件。 对于预制板楼板、楼盖，由于整体性较差、板 缝偏小混凝土灌缝不够密实，地震时易于拉裂。9度 以上地区，由于墙体开裂、错位、倒塌引起楼板、楼盖掉 落。预制板端部搁置长度过短或无可靠的板与板及板与墙 的拉接措施，也造成震害。 4)墙角破坏：约束差，扭转效应，纵横墙裂缝相遇。 5)纵横墙连接破坏：咬槎、连接差。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第4章 多层砌体结构抗震设计 3）楼盖和屋盖 楼盖和屋盖是地震时传递水平地震作用的主要构件。 对于预制板楼板、楼盖，由于整体性较差、板 缝偏小混凝土灌缝不够密实，地震时易于拉裂。9度 以上地区，由于墙体开裂、错位、倒塌引起楼板、楼盖掉 落。预制板端部搁置长度过短或无可靠的板与板及板与墙 的拉接措施，也造成震害。 3.其它破坏 二、震害现象及其分析 4）墙角破坏：约束差，扭转效应，纵横墙裂缝相遇。 5）纵横墙连接破坏：咬槎、连接差

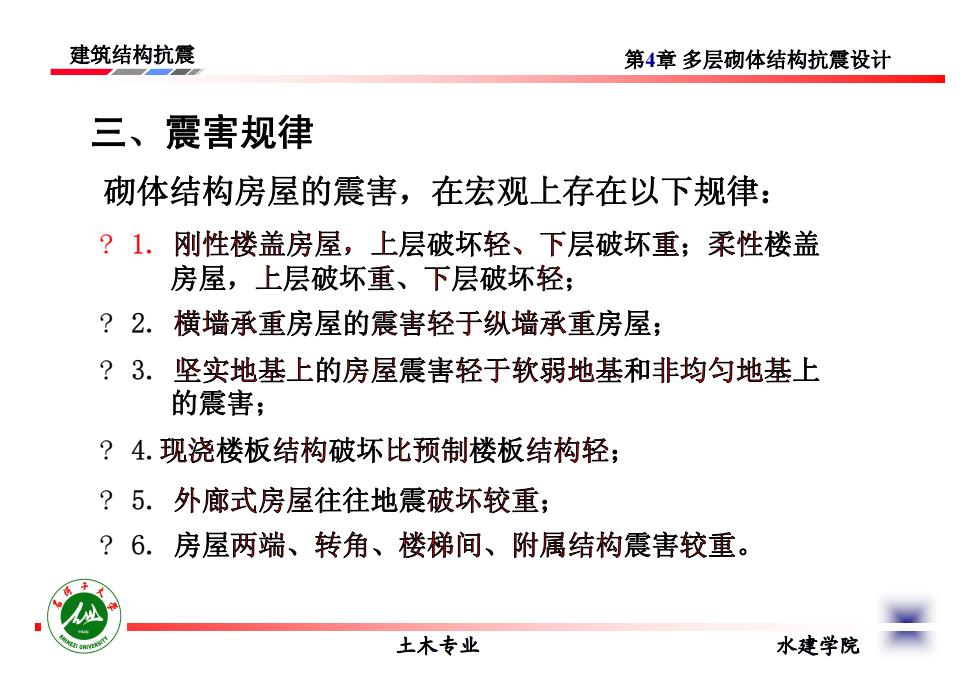

建筑结构抗震 第4章多层砌体结构抗震设计 三、震害规律 砌体结构房屋的震害，在宏观上存在以下规律： ？1.刚性楼盖房屋，上层破坏轻、下层破坏重；柔性楼盖 房屋，上层破坏重、下层破坏轻： ？2.横墙承重房屋的震害轻于纵墙承重房屋； ？3.坚实地基上的房屋震害轻于软弱地基和非均匀地基上 的震害： ？4.现浇楼板结构破坏比预制楼板结构轻； ？5.外廊式房屋往往地震破坏较重； ？6.房屋两端、转角、楼梯间、附属结构震害较重。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第4章 多层砌体结构抗震设计 三、震害规律 ? 1. 刚性楼盖房屋，上层破坏轻、下层破坏重；柔性楼盖 房屋，上层破坏重、下层破坏轻； ? 2. 横墙承重房屋的震害轻于纵墙承重房屋； ? 3. 坚实地基上的房屋震害轻于软弱地基和非均匀地基上 的震害； ? 4.现浇楼板结构破坏比预制楼板结构轻； ? 5. 外廊式房屋往往地震破坏较重； ? 6. 房屋两端、转角、楼梯间、附属结构震害较重。 砌体结构房屋的震害，在宏观上存在以下规律：

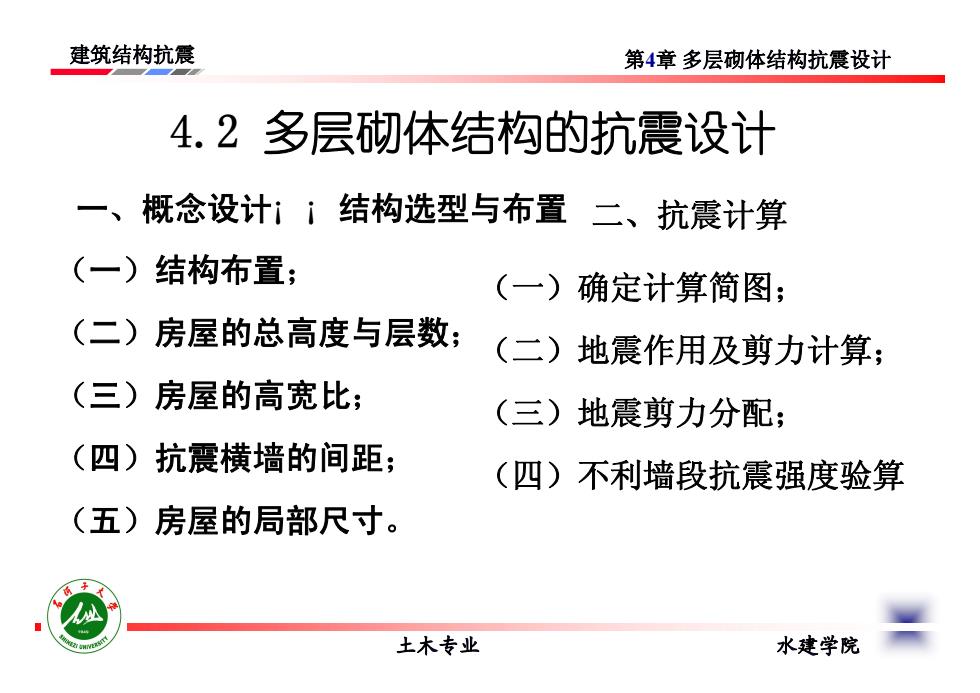

建筑结构抗震 第4章多层砌体结构抗震设计 4.2多层砌体结构的抗震设计 一、概念设计ii 结构选型与布置二、抗震计算 (一)结构布置； (一)确定计算简图； (二)房屋的总高度与层数； (二)地震作用及剪力计算； (三)房屋的高宽比； (三)地震剪力分配； (四)抗震横墙的间距； (四)不利墙段抗震强度验算 (五)房屋的局部尺寸。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第4章 多层砌体结构抗震设计 （一）结构布置； （二）房屋的总高度与层数； （三）房屋的高宽比； （四）抗震横墙的间距； （五）房屋的局部尺寸。 4.2 多层砌体结构的抗震设计 一、概念设计¡ ¡ 结构选型与布置 二、抗震计算 （一）确定计算简图； （二）地震作用及剪力计算； （三）地震剪力分配； （四）不利墙段抗震强度验算
