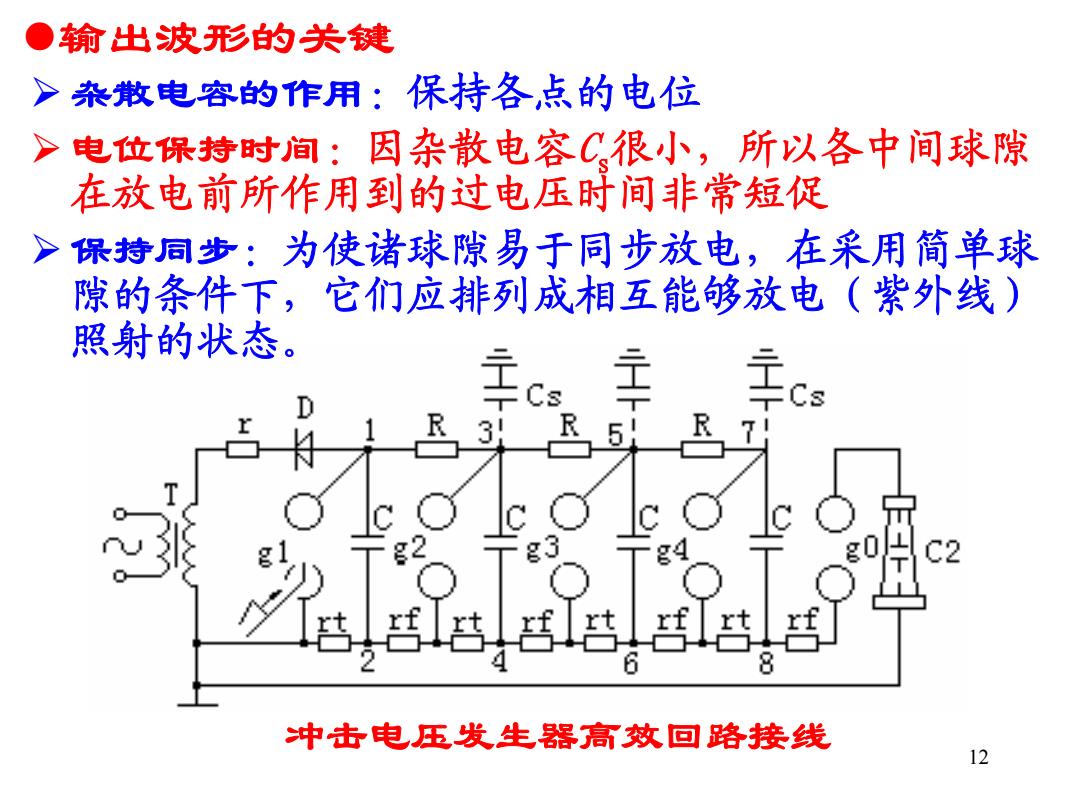

●输出波形的关键 >杂散电容的作用：保持各，点的电位 >电位保持时间：因杂散电容C很小，所以各中间球隙 在放电前所作用到的过电压时间非常短促 > 保持同步：为使诸球隙易于同步放电，在采用简单球 隙的条件下，它们应排列成相互能够放电（紫外线) 照射的状态。 Cs Cs 0 c2 中击电压发生器高效回路接线 12
冲击电压发生器高效回路接线 12 ¾ 杂散电容的作用：保持各点的电位 ¾ 电位保持时间：因杂散电容 Cs很小，所以各中间球隙 在放电前所作用到的过电压时间非常短促 ¾ 保持同步：为使诸球隙易于同步放电，在采用简单球 隙的条件下，它们应排列成相互能够放电（紫外线） 照射的状态。 z输出波形的关键

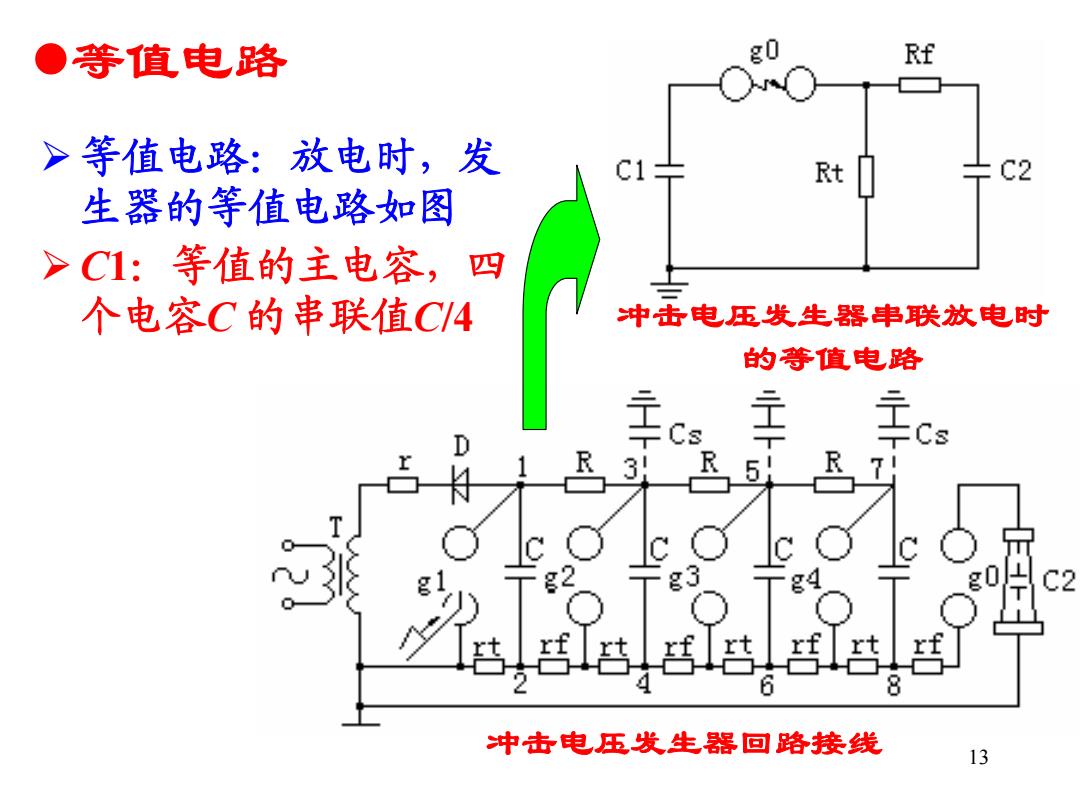

●等值电路 Rf >等值电路：放电时，发 C1- Rt c2 生器的等值电路如图 >C1:等值的主电容，四 个电容C的串联值C/4 冲击电压发生器串联放电时 的等值电路 c 手ce 31 51 R C2 rt 中击电压发生器回路接线 13
13 z等值电路 冲击电压发生器回路接线 冲击电压发生器串联放电时 的等值电路 ¾ 等值电路：放电时，发 生器的等值电路如图 ¾ C1：等值的主电容，四 个电容C 的串联值C/4

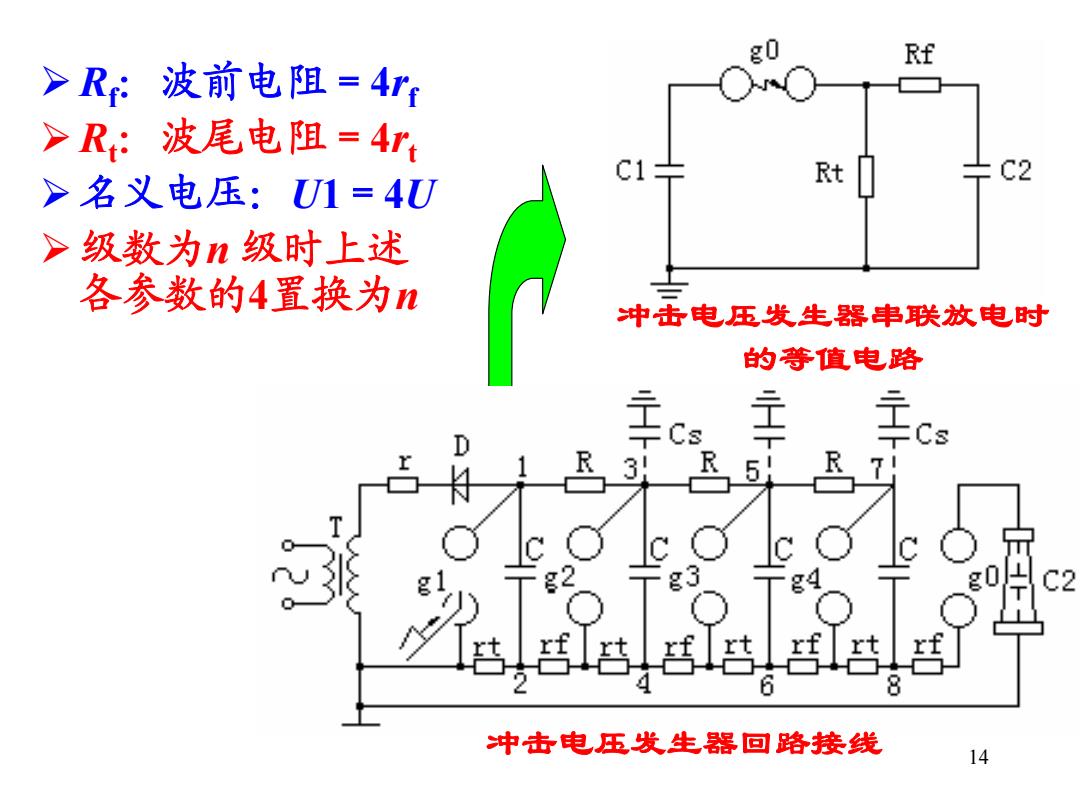

Rf >R:波前电阻=4r >R:波尾电阻=4r C1 Rt c2 >名义电压：U1=4U >级数为n级时上述 各参数的4置换为n 中击电压发生器串联放电时 的等值电路 手c 31 R51 R 7 g J C2 rt 中击电压发生器回路接线 14
14 ¾ Rf：波前电阻＝4rf ¾ Rt：波尾电阻＝4rt ¾ 名义电压：U1＝4U ¾ 级数为n 级时上述 各参数的4置换为n 冲击电压发生器串联放电时 的等值电路 冲击电压发生器回路接线
●冲击电压波形 > 电压波形：g击穿后，作用在试品C上的电压山，如 图所示 > C的选择：为使C上作用到的电压，接近于C的原 始充电电压（即名义电压），应选择C>>C2 Rf 波前 波尾 Rt C2 0 t 中击电压发生器串联放电时 C2上电压山的波形 的等值电路 15
z冲击电压波形 ¾ 电压波形：g0击穿后，作用在试品C2上的电压u2如 图所示 ¾ C1的选择：为使C2上作用到的电压，接近于C1的原 始充电电压（即名义电压），应选择C1＞＞C2 冲击电压发生器串联放电时 的等值电路 C2上电压u2的波形 波前 波尾 15

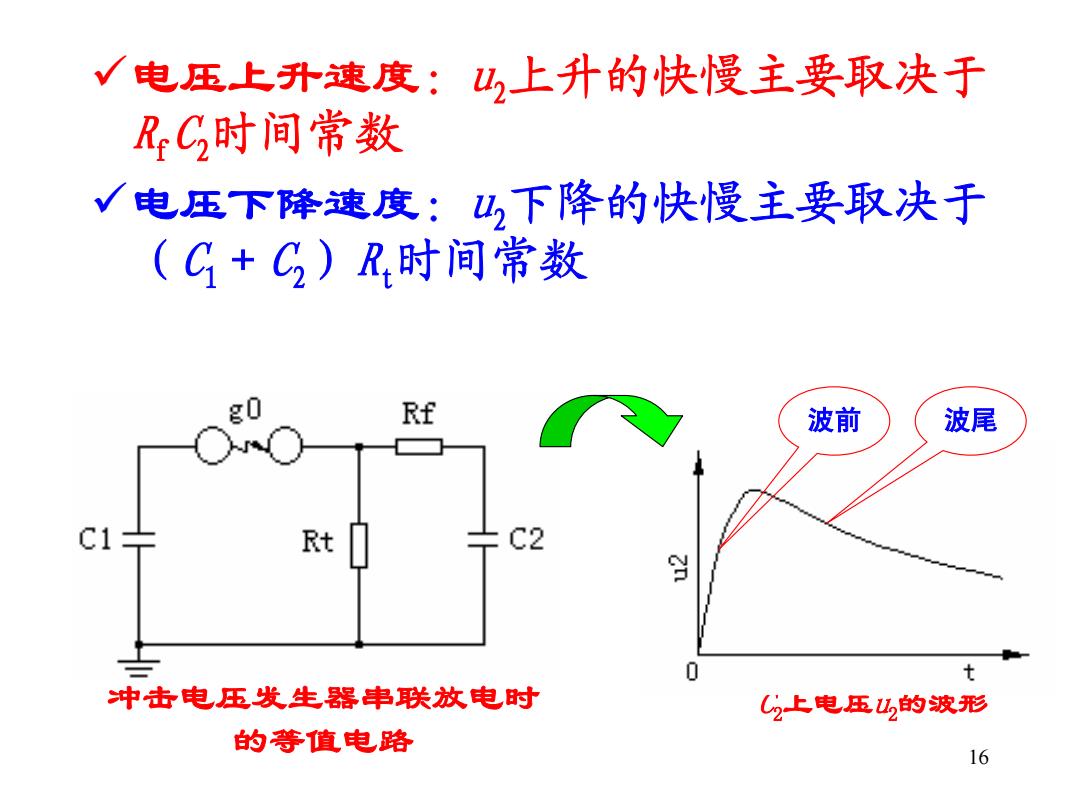

√电压上升速度：山，上升的快慢主要取决于 C时间常数 √电压下降速度：凸，下降的快慢主要取决于 (C+C2)R时间常数 Rf 波前 波尾 C1 Rt 0 t 中击电压发生器串联放电时 C2上电压山的波形 的等值电路 16
16 9电压上升速度：u2上升的快慢主要取决于 RfC2时间常数 9电压下降速度：u2下降的快慢主要取决于 （C1＋C2）Rt时间常数 冲击电压发生器串联放电时 的等值电路 C2上电压u2的波形 波前 波尾
