●工作原理 >电容器并联充电，而后串联放电 √主电容充电：主电容C通过整流源并联充电到电压 。各球隙事先调节到能耐压值，若作用电压稍 高于，则各球隙便会击穿 Cs Cs 3 g4 c2 $皓 中击电压发生器高效回路接线 7
7 z工作原理 ¾ 电容器并联充电，而后串联放电 9 主电容充电：主电容C 通过整流源并联充电到电压 U。各球隙事先调节到能耐压U 值，若作用电压稍 高于U，则各球隙便会击穿 冲击电压发生器高效回路接线
√点火球隙点火：当需要使发生器动作时，可向 点火球隙的针极送去5~8千伏的脉冲电压，针 极和接地球面之间产生一小火花，由于其紫外 线的照射，促使点火球隙g放电 注意点：球隙的放电所产生的紫外线应能照 射到球隙，以利于促使之放电 Cs Cs 80 c2 中击电压发生器高效回路接线 8
8 9 点火球隙点火：当需要使发生器动作时，可向 点火球隙的针极送去5～8千伏的脉冲电压，针 极和接地球面之间产生一小火花，由于其紫外 线的照射，促使点火球隙g1放电 9 注意点：g1球隙的放电所产生的紫外线应能照 射到g2球隙，以利于促使g2之放电 冲击电压发生器高效回路接线
V点2电位拾高：g1放电后，使点1从原先在充电下 的一U突变为零电位。而，点2从原零电位变为+U √间隙g2放电：间隙g2两端便作用了2U的电位差， 它比能承受的一个U高了一倍，所以g2在g1放电 所造成的紫外线的照射下马上放电 Cs Cs 0/ c2 $告 中击电压发生器高效回路接线 9
9 9 点2电位抬高：g1放电后，使点1从原先在充电下 的－U 突变为零电位。而点2从原零电位变为＋U 9 间隙g2放电：间隙g2两端便作用了2U 的电位差， 它比能承受的一个U 高了一倍，所以g2在g1放电 所造成的紫外线的照射下马上放电 冲击电压发生器高效回路接线

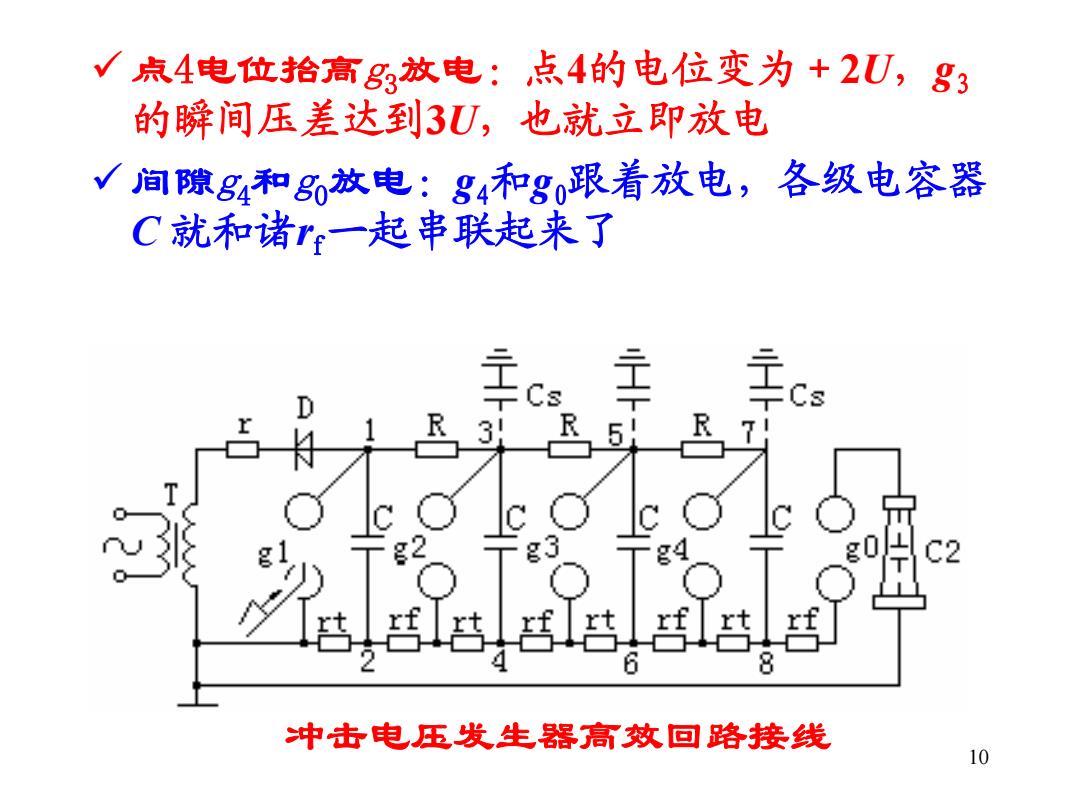

√点4电位拾高g放电：点4的电位变为+2U,g3 的瞬间压差达到3U,也就立即放电 √间隙g4和g0放电：g4和go跟着放电，冬级电容器 C就和诸”一起串联起来了 Cs Cs g4 c2 $告告 中击电压发生器高效回路接线 10
10 9 点4电位抬高g3放电：点4的电位变为＋2U，g3 的瞬间压差达到3U，也就立即放电 9 间隙g4和g0放电：g4和g0跟着放电，各级电容器 C 就和诸rf一起串联起来了 冲击电压发生器高效回路接线
●中击电压发生器的工作特点 >充放电过程：“电容器并联充电，而后串联放电” > 电阻R的连接与隔离作用：在充电时起电路的连 接作用；放电时则起隔离作用 电容并联串联转换方法：诸电容由并联变成串联 是靠一组球隙分别处于绝缘和放电来达到 Cs Cs g4 c2 $告 中击电压发生器高效回路接线 11
11 z冲击电压发生器的工作特点 ¾ 充放电过程： “电容器并联充电，而后串联放电” ¾ 电阻R 的连接与隔离作用：在充电时起电路的连 接作用；放电时则起隔离作用 ¾ 电容并联串联转换方法：诸电容由并联变成串联 是靠一组球隙分别处于绝缘和放电来达到 冲击电压发生器高效回路接线
