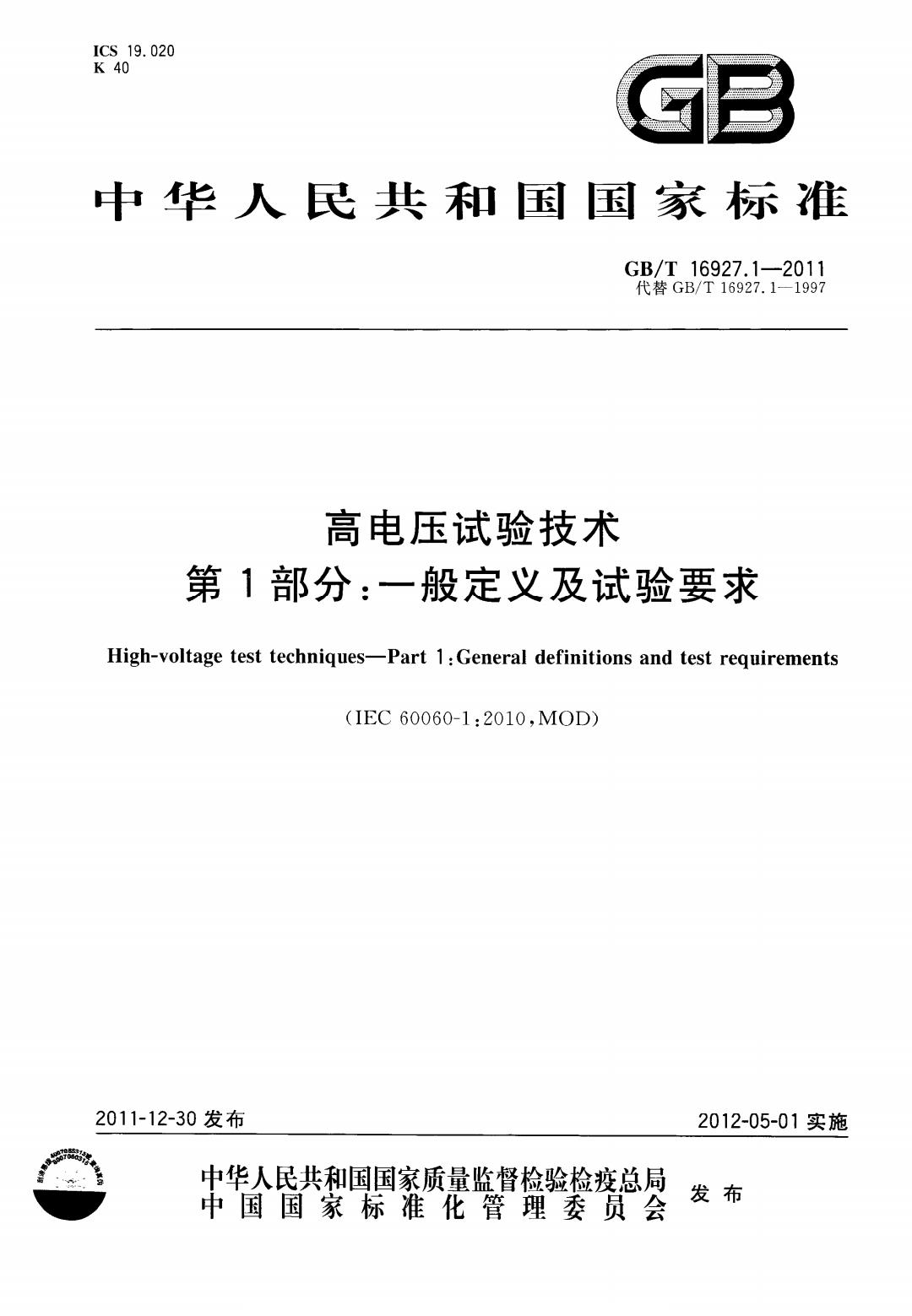

ICS19.020 K40 GB 中华人民共和国国家标准 GB/T16927.1一2011 代替GB/T16927.1-1997 高电压试验技术 第1部分：一般定义及试验要求 High-voltage test techniques-Part 1:General definitions and test requirements (IEC60060-1:2010,MOD) 2011-12-30发布 2012-05-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布
GB/T16927.1-2011 目 次 前言… Ⅲ 1范围 ……1 2规范性引用文件 3术语和定义… …1 4一般要求…………………… 4 4.1对试验程序的一般要求… 4.2干试验时试品的布置…… …5 4.3干燥状态试验（干试验）时的大气条件修正 …5 4.4湿试验…… 11 4.5人工污秽试验… 12 5直流电压试验… 12 5.1直流试验电压的有关术语和定义……… …………………………… 12 5.2试验电压… 12 5.3试验程序………………… 13 6交流电压试验… 6.1交流电压试验的术语和定义… 14 6.2试验电压……………… 14 6.3试验程序… 16 7雷电冲击电压试验…… 1 7.1雷电冲击电压试验的术语和定义 17 7.2试验电压… 27 7.3试验程序… 29 8操作冲击电压试验… … 30 8.1操作冲击电压试验的有关术语和定义… 30 8.2试验电压………… …31 8.3试验程序………………………………………………… 33 9联合和合成电压试验… ……………33 9.1联合和合成电压试验的有关术语和定义…33 9.2联合试验电压… 9.3合成试验电压…… 36 9.4试验程序… 37 附录A(资料性附录)试验结果的统计评价… …38 A.1试验分类 38 A.2破坏性放电的统计特性 A.3试验结果的分析 39
GB/T16927.1-2011 A.4最大似然法的应用……42 附录B（规范性附录)叠加过冲或振荡的标准雷电冲击参数计算程序… 14 B.1程序依据………………………………………………11 D.2雷电冲击全波参数的计算程序…4！ B.3根据波形的手工计算程序… 45 B.4对波尾截断雷电冲击参数的计算程序…45 B.5计算示例 46 附录C(资料性附录)求取试验电压函数的数字滤波器的举例……52 C.1计算双指数函数拟合的导则………52 C.2求取试验电压函数的数字滤波器的举例…… 52 附录D(资料性附录)冲击电压函数评估冲击过冲背景介绍…54 D.1GB/T16927.1一1997版标准情况…54 D.2解决办法的研究和软件厂发情况……… 55 D.3过冲限值…56 D.4超出限值的冲击 …56 附录E(资料性附录)确定大气修正因数时逆程序巾的重复计算方法…7 E.】概述…57 E.2大气压力随海拔高度的变化… 67 E.3K,对Uo的敏感度… 58 E.4用重复计算程序进行计算 8 E.5小结……… 60 参考文献…61
GB/T16927.1一2011 前 言 GB/T16927《高电压试验技术》分为3个部分： 第1部分：一般定义及试验要求； 第2部分：测量系统； 一第3部分：现场试验的定义及要求。 本部分是GB/T16927的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分修改采用IEC60060-1:2010《高电压试验技术第1部分：一般定义及试验要求》。 本部分是对GB/T16927.】一1997《高电压试验技术第1部分：一般试验要求》的修订。 本部分与GB/T16927.1一1997相比，除编辑性修改外主要技术变化如下： 一增加了一般定义和术语； 删除了人工污秽试验的详细描述和原有附求B“人工污秽试验程序”； 一删除了所有用认可的测量装置校准未认可的测量装置条款； 删除了冲击电流试验的相关内容； —一删除了原有附录C“用棒棒间隙校核未认可的测量装置”； -增加了规范性附录B“叠加过冲或振荡的标准雷电冲击参数计算程序”； -增加了资料性附录C“求取试验电压函数的数字滤波器举例”； 增加了资料性附录D“冲击电压函数评估冲击过冲背景介绍”： 一增加了资料性附录E“确定大气修正因数时逆程序中的重复计算方法”； 对大气修正进行了修J(见4.3)； 重新定义雷电冲击波形过冲限值的规定和计算方法（见第7章）： -联合电压试验给出了具体规定（见第9章）。 本部分与IEC60060-1:2010的主要差异如下： 一按GB/T1.1一2009的规定，对标准的语言表述和格式作了修改； 删除了国际标准的前言，增加了本标准的前言； 计算特性参数g时，对“最小放电路径”增加说明“L可参考GB311.1的附录A”(见4.3.4.3)； -湿试验明确给出800kV及1100kV设备外绝缘湿试验程序提出仪器设备的推荐值（见4.4）； IEC60060-1频率范围为45Hz~65Hz,考虑到60Hz对我国电网不适用，故将频率范围定为 45Hz~55Hz,以便与GB311.1相一致（见6.2.1.1）； 雷电冲击波前振荡保留对波前振荡最大允许值的要求，IEC标准对此不做要求（见7.2.2）； 一增加了计算示例：1100kV断路器的实际试验时获得的示波图作为示例进行计算（见附录B)。 本部分与IEC60060-1:2010的上述主要差异涉及的条款已通过在其外侧页边空白位置的垂直单 线（「）进行了标示。 本部分代替GB/T16927.1-1997《高电压试验技术第1部分：一般试验要求》。 本部分由中国电器工业协会提出。 本部分由全国高电压试验技术和绝缘配合标准化技术委员会(SAC/TC163)归口。 本部分负责起草单位：西安高压电器研究院有限责任公司、国网电力科学研究院。 本部分参加起草单位：昆明电器科学研究院、河南平高电气股份有限公司、保定天威保变电气股份 有限公司、山东电力研究院、湖南省电力试研院、国家绝缘子避雷器质量监督检验中心、库柏耐吉（宁波）
GB/T16927.1-2011 电气有限公司、南方电网技术研究中心、江西省电力科学研究院、西安交通大学电气学院、沈阳变压器研 究所、湖北省电力试验研究院、深圳电气科学研究所。 本部分主要起草人：王建生、杨迎建、崔东、雷民、张小勇、万启发、李彦明、危鹏、李前。 本部分参加起草人：王亭、廖学理、周琼芳、阎关星、曾其武、李众祥、陈玉峰、蒋正龙、刘成学、吕金壮、 万军彪、李彦明、李世成、阮羚、邓永辉、肖敏英。 本部分所代替标准的历次版本发布情况为： —GB311.2-1983、GB311.3-1983、GB/T16927.1-1997
