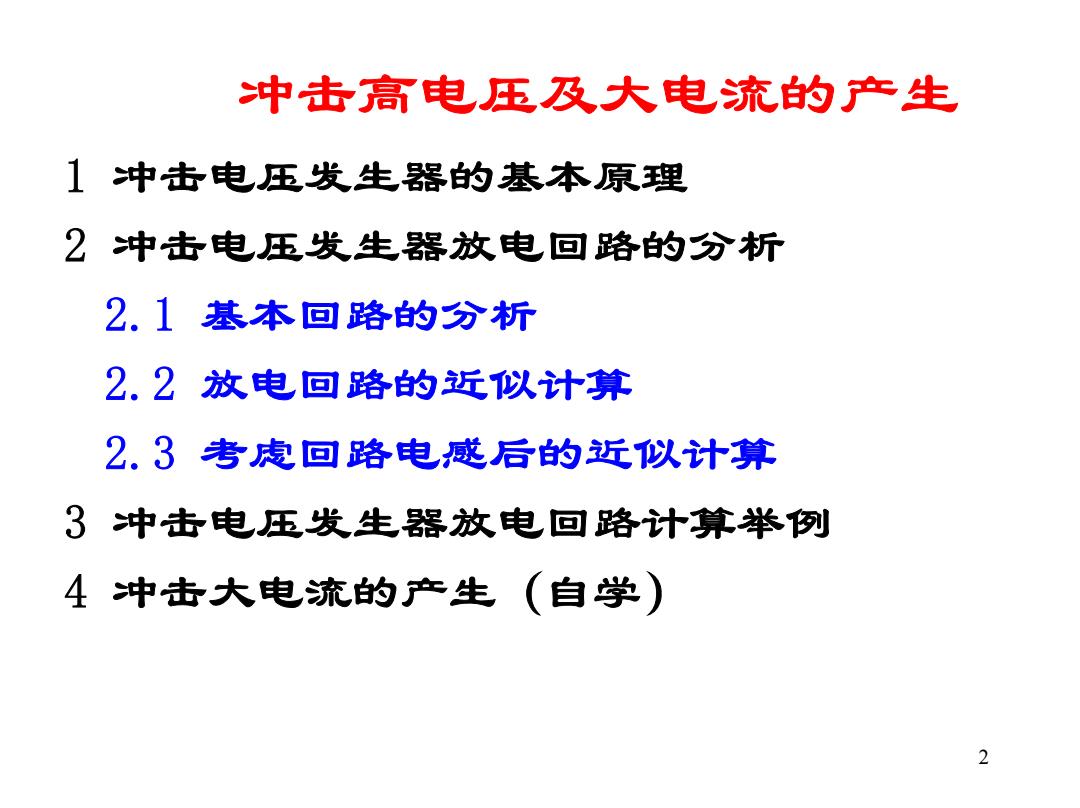

中击高电压及大电流的产生 1中击电压发生器的基本原理 2中击电压发生器放电回路的分析 2.1基本回路的分析 2.2放电回路的近以计算 2.3考虑回路电感后的近似计算 3中击电压发生器放电回路计算举例 4冲击大电流的产生（自学） 2
2 冲击高电压及大电流的产生 1 冲击电压发生器的基本原理 2 冲击电压发生器放电回路的分析 2.1 基本回路的分析 2.2 放电回路的近似计算 2.3 考虑回路电感后的近似计算 3 冲击电压发生器放电回路计算举例 4 冲击大电流的产生（自学）
1中击电压发生器的基本原理 ●冲击电压 （两类) >雷电冲击电压：自然界雷击引起的 > 操作冲击电压：电力系统设备操作引起的 ●冲击电压发生器 > 概念：冲击电压发生器由一组并联的储能高压电 容器，自直流高压源充电几十秒钟后，通过铜球 突然经电阻串联放电，在试品上形成陡峭上升前 沿的冲击电压波形。冲击波持续时间以微秒计， 电压峰值一般为几十kV至几MW >发明人：产生较高电压的冲击发生器多级回路， 首先由德国人E.马克思(E.Marx)提出，为此他 于1923年获得专利，被称为马克思回路 3
3 1 冲击电压发生器的基本原理 z冲击电压（两类） ¾ 雷电冲击电压：自然界雷击引起的 ¾ 操作冲击电压：电力系统设备操作引起的 z冲击电压发生器 ¾ 概念：冲击电压发生器由一组并联的储能高压电 容器，自直流高压源充电几十秒钟后，通过铜球 突然经电阻串联放电，在试品上形成陡峭上升前 沿的冲击电压波形。冲击波持续时间以微秒计， 电压峰值一般为几十kV至几MV ¾ 发明人：产生较高电压的冲击发生器多级回路， 首先由德国人E.马克思（E.Marx）提出，为此他 于1923年获得专利，被称为马克思回路
雷电中击电压发生器回路 通用的高效放电回路) >:保护电阻，一般为几百千欧 >:充电电阻，一般为几十千欧 >1:每级的波前电阻，一般约几十欧 >t:每级的放电电阻，通常约几百欧 Cs Cs 3 g4 80 c2 中击电压发生器高效回路接线 4
4 z 雷电冲击电压发生器回路（通用的高效放电回路） ¾ r：保护电阻，一般为几百千欧 ¾ R：充电电阻，一般为几十千欧 ¾ rf：每级的波前电阻，一般约几十欧 ¾ rt：每级的放电电阻，通常约几百欧 冲击电压发生器高效回路接线
雷电中击电压发生器回路 通用的高效放电回路) >C: 每级的主电容，一般为零点几个微法 > : 每级相应点的对地杂散电容，一般仅为几个皮法 > 吴 负荷电容，其值不仅取决于试品，而且与调波相 一般处于几百皮法至几个纳法间 Cs Cs c2 中击电压发生器高效回路接线 5
5 z 雷电冲击电压发生器回路（通用的高效放电回路） ¾ C：每级的主电容，一般为零点几个微法 ¾ Cs：每级相应点的对地杂散电容，一般仅为几个皮法 ¾ C2：负荷电容，其值不仅取决于试品，而且与调波相 关。一般处于几百皮法至几个纳法间 冲击电压发生器高效回路接线

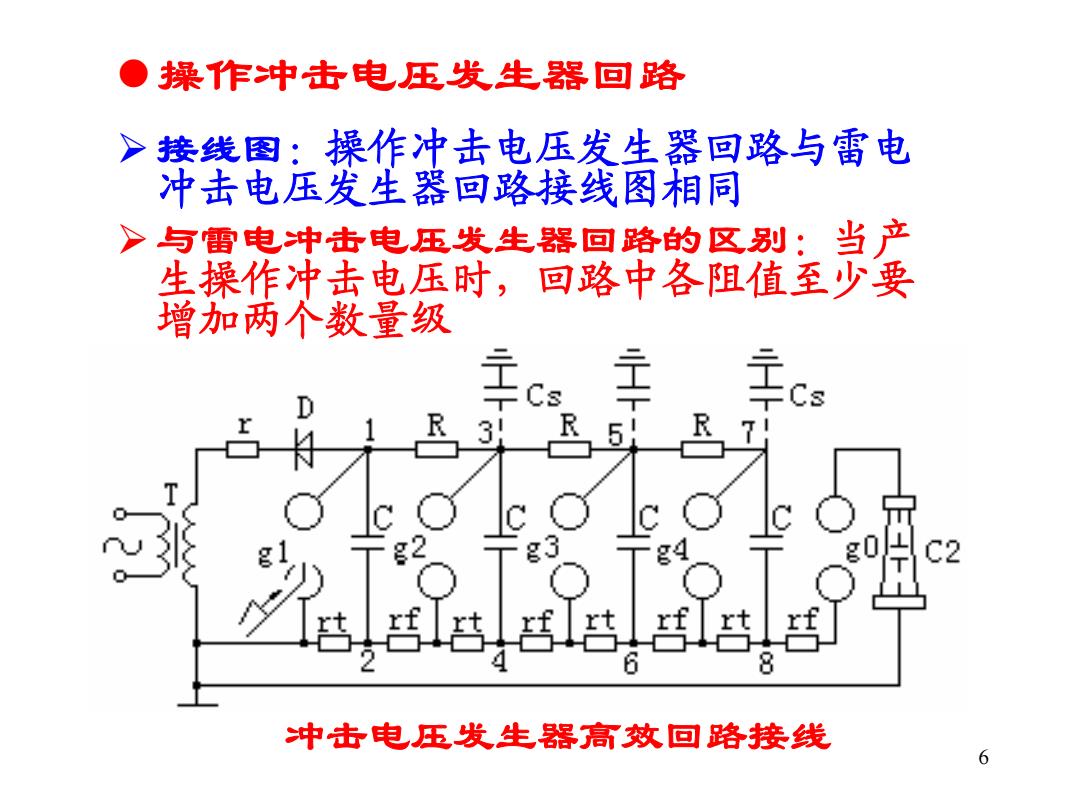

●操作中击电压发生器回路 >接线图： 操作冲击电压发生器回路与雷电 冲击电压发生器回路接线图相同 >与雷电冲击电压发生器回路的区别：当产 生操作冲击电压时，回路中各阻值至少要 增加两个数量级 Cs 入 Cs 31 g4 c2 中击电压发生器高效回路接线 6
6 z操作冲击电压发生器回路 冲击电压发生器高效回路接线 ¾ 接线图：操作冲击电压发生器回路与雷电 冲击电压发生器回路接线图相同 ¾ 与雷电冲击电压发生器回路的区别：当产 生操作冲击电压时，回路中各阻值至少要 增加两个数量级
