EPA工业以太网协议 工业以太网 2.EPA系统特征 兼容传拾标准的以太网应用协议，如 6 兼容现有以太网 HTTP/FTP等 EPA采用精确时钟同步及扩展子层通信调 实时通信及确定性通信 度管理实体CSME,确保了通信的实时性 和确定性 8 支持无线接入 EPA支特基于1EEE802.15.4/1EEE802.11/ WiFi的EPA-wireless无线实时通信，有线 无线有机结合 即插即用 EPA定义了基于XML的设备描述方法，能够 实现设备上电自发现、自组织与即插即用 功能

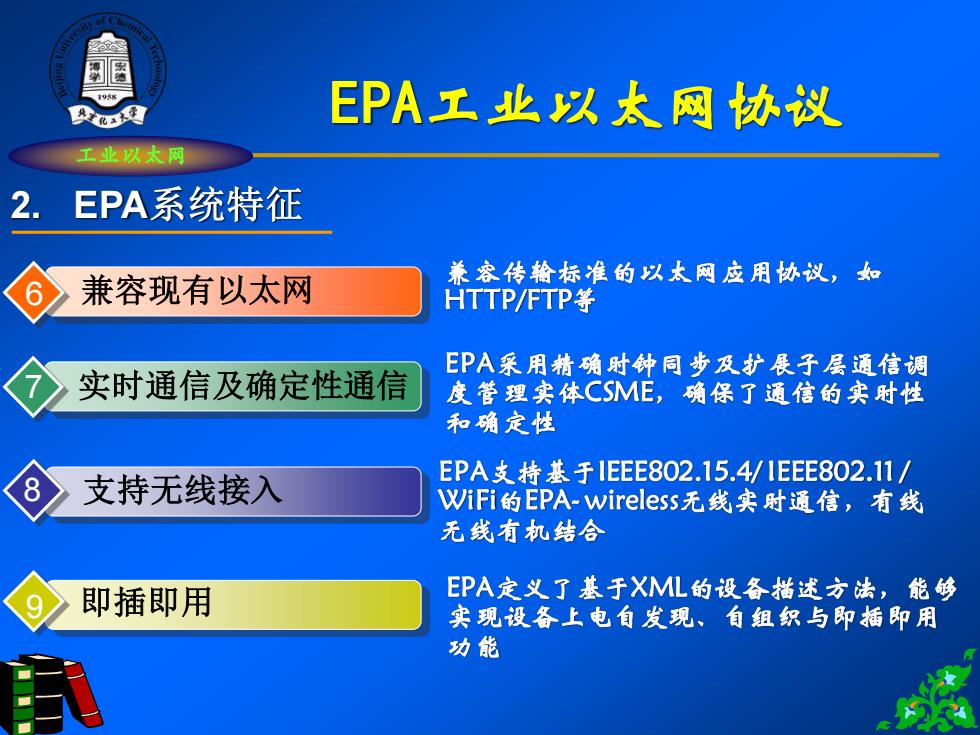

工业以太网 2. EPA系统特征 EPA工业以太网协议 8 9 7 实时通信及确定性通信 6 兼容现有以太网 支持无线接入 即插即用 兼容传输标准的以太网应用协议，如 HTTP/FTP等 EPA采用精确时钟同步及扩展子层通信调 度管理实体CSME，确保了通信的实时性 和确定性 EPA支持基于IEEE802.15.4/ IEEE802.11 / WiFi的EPA- wireless无线实时通信，有线 无线有机结合 EPA定义了基于XML的设备描述方法，能够 实现设备上电自发现、自组织与即插即用 功能
EPA工业以太网协议 工业以太网 2.EPA系统特征 EPA的物理特性和总线供电 OEPA的物理特性 EPA网络中，物理层使用的是基于以太网的通信线缆，包 括同轴电缆、双绞线和光缆。而现场仪表以及整个控制系 统之间的通信都是使用普通的RJ45和光纤、双绞线和同轴 电缆等，都是市面上可以买到、无需特制的以太网产品， 这大大方便了用户的使用。 EPA控制系统的通信速率可达到1OM、1O0M、1O00M甚 重更高

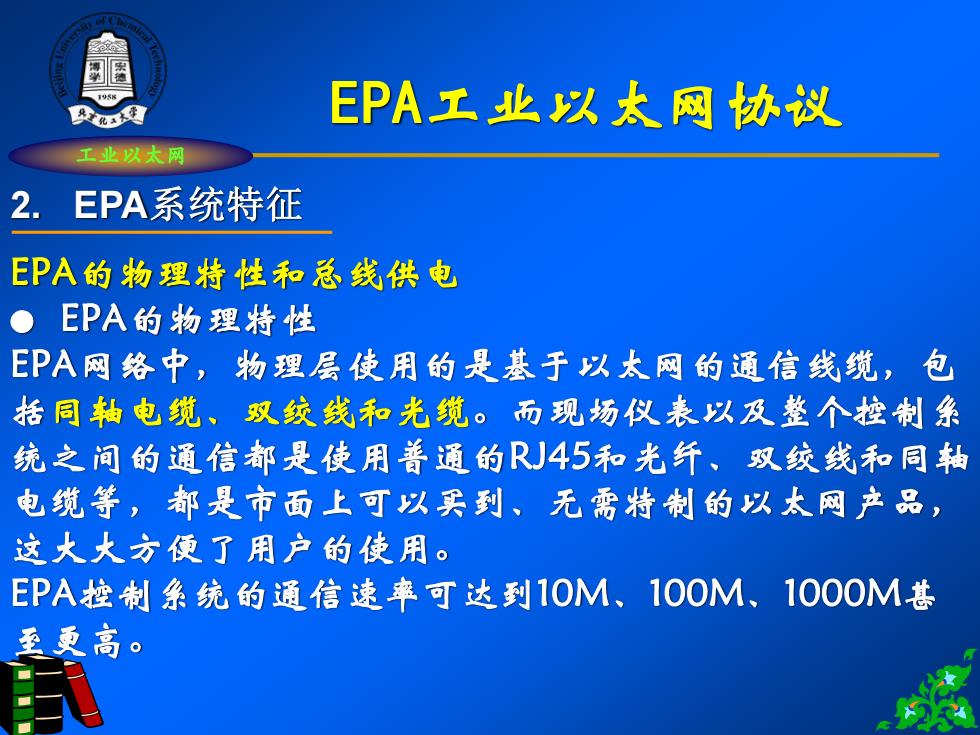

工业以太网 EPA工业以太网协议 EPA的物理特性和总线供电 ● EPA的物理特性 EPA网络中，物理层使用的是基于以太网的通信线缆，包 括同轴电缆、双绞线和光缆。而现场仪表以及整个控制系 统之间的通信都是使用普通的RJ45和光纤、双绞线和同轴 电缆等，都是市面上可以买到、无需特制的以太网产品， 这大大方便了用户的使用。 EPA控制系统的通信速率可达到10M、100M、1000M甚 至更高。 2. EPA系统特征
EPA工业以太网协议 工业以太 2. EPA系统特征 EPA的物理特性和总线供电 。总线供电 基于EPA的现场仪表通过同一根双绞线即可实现通信的同 时，能够提供仪表工作所需的工作电源。即由总线馈电式 交换机提供终端仪表工作电源。总线供电的电压范围为 22.8V-35V,而为每个EPA设备的供电标准电流为0.2A, 完全可以满足绝大多数现场仪表供电的需要

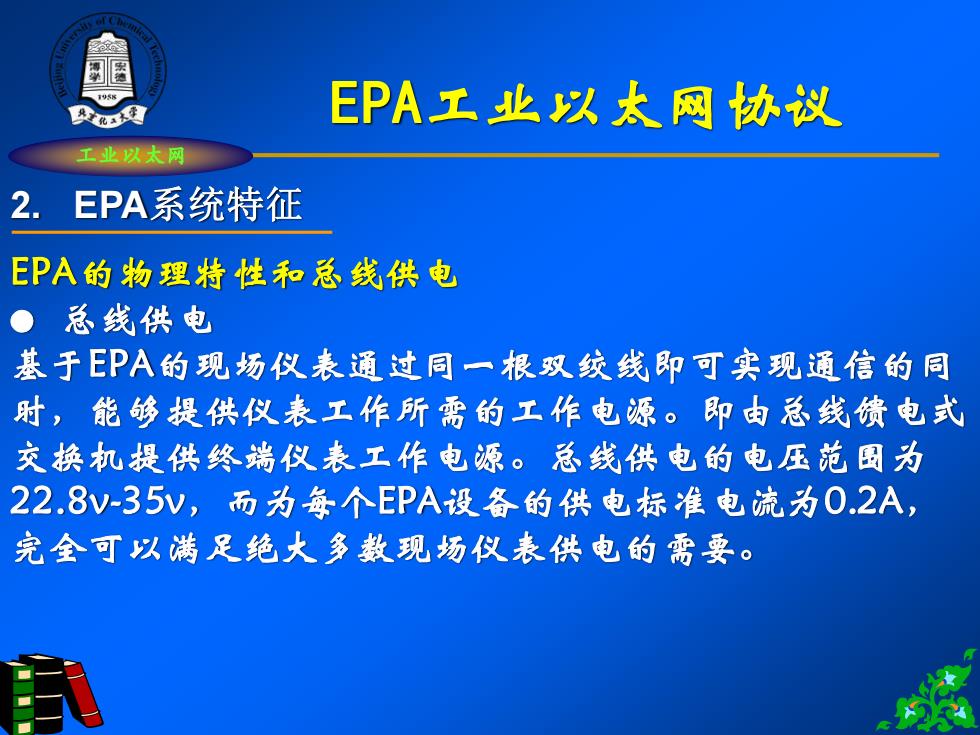

工业以太网 EPA工业以太网协议 EPA的物理特性和总线供电 ● 总线供电 基于EPA的现场仪表通过同一根双绞线即可实现通信的同 时，能够提供仪表工作所需的工作电源。即由总线馈电式 交换机提供终端仪表工作电源。总线供电的电压范围为 22.8v-35v，而为每个EPA设备的供电标准电流为0.2A， 完全可以满足绝大多数现场仪表供电的需要。 2. EPA系统特征
EPA工业以太网协议 工业以大网 2. EPA系统特征 EPA的系统构成 ●EPA系统是一种分布式系统，将分布在现场的若干个设 备、小系统以及控制/监视设备连接起来，使所有设备一 起运作，共同完成工业生产过程和操作中的测量和控制。 ●针对大规模控制条统的应用要求，EPA网络可由多个 EPA徽网段构成，微网段间通过网桥相互连接，网桥的作 用： 通信隔 报文的转发与控制

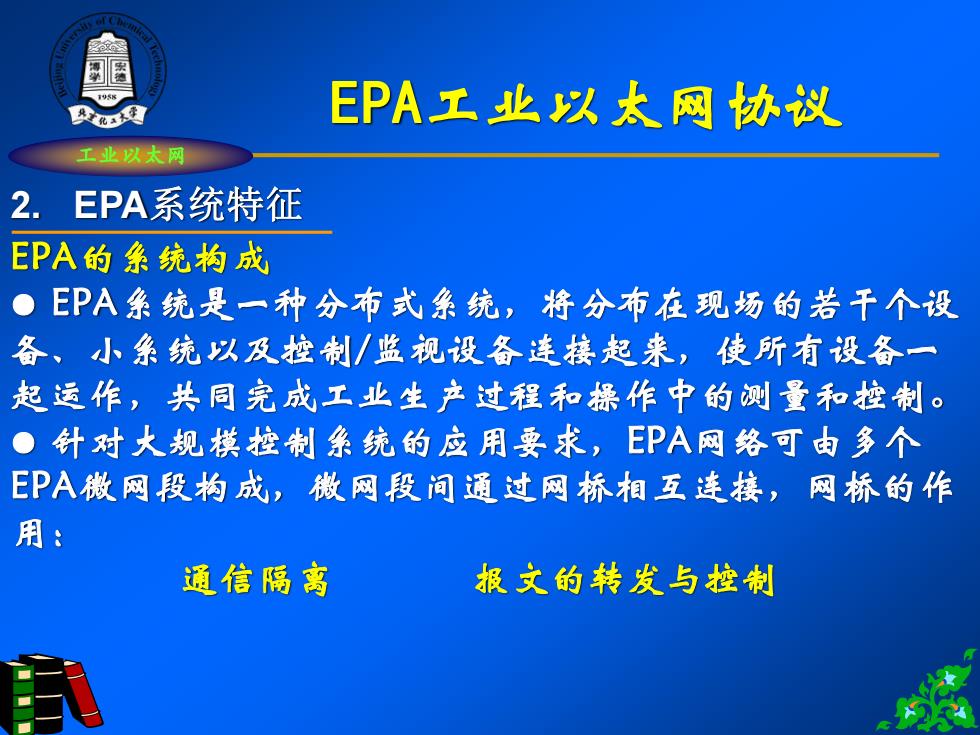

工业以太网 EPA工业以太网协议 EPA的系统构成 ● EPA系统是一种分布式系统，将分布在现场的若干个设 备、小系统以及控制/监视设备连接起来，使所有设备一 起运作，共同完成工业生产过程和操作中的测量和控制。 ● 针对大规模控制系统的应用要求，EPA网络可由多个 EPA微网段构成，微网段间通过网桥相互连接，网桥的作 用： 通信隔离 报文的转发与控制 2. EPA系统特征
