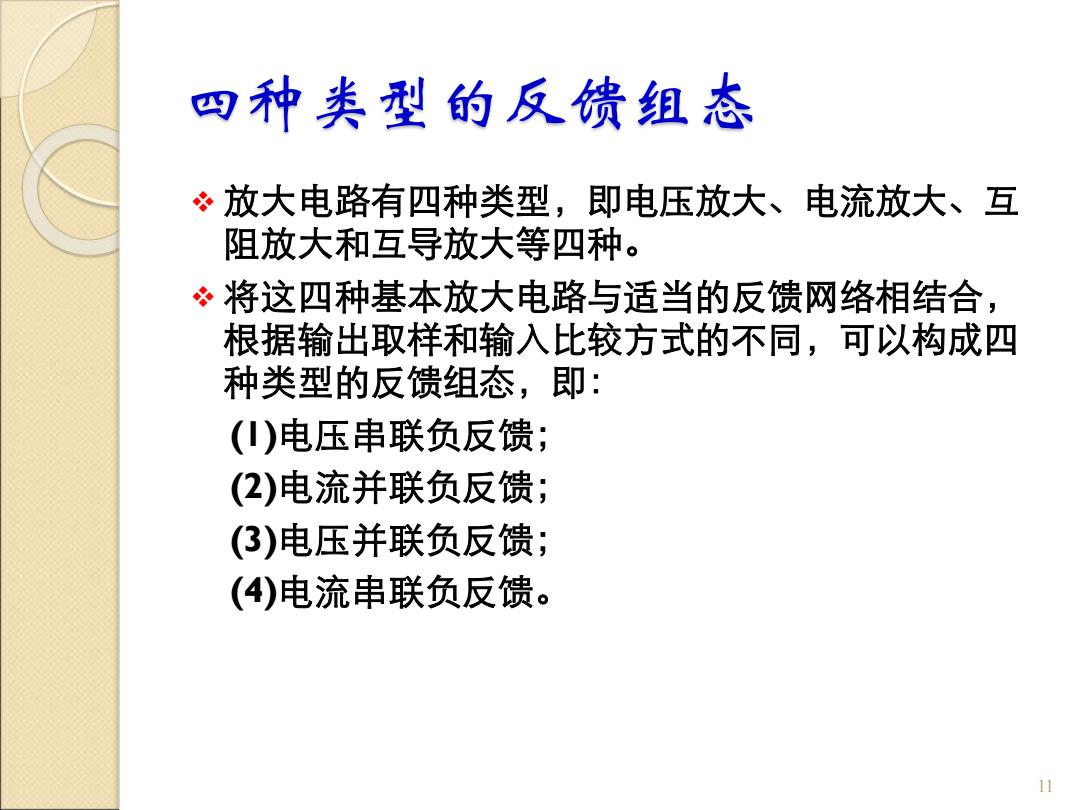

四种类型的反馈组态 放大电路有四种类型，即电压放大、电流放大、互 阻放大和互导放大等四种。 ?将这四种基本放大电路与适当的反馈网络相结合， 根据输出取样和输入比较方式的不同，可以构成四 种类型的反馈组态，即： ()电压串联负反馈； (2)电流并联负反馈； (3)电压并联负反馈； (4)电流串联负反馈。 11
四种类型的反馈组态 ❖ 放大电路有四种类型，即电压放大、电流放大、互 阻放大和互导放大等四种。 ❖ 将这四种基本放大电路与适当的反馈网络相结合， 根据输出取样和输入比较方式的不同，可以构成四 种类型的反馈组态，即： (1)电压串联负反馈； (2)电流并联负反馈； (3)电压并联负反馈； (4)电流串联负反馈。 11
U A U 0 U U (a) (b) 及 R。 i U (c) (d) 四种典型的负反馈组态电路 (a)电压串联负反馈 (b)电流串联负反馈 (c)电压并联负反馈(d)电流并联负反馈 12
Ui . A F Uo ＋ . － － U ＋ f . Ui . ′ (a) A F Uo ＋ . － Ui . － U ＋ f . Ui . ′ (b) I o A F Uo . (d) I A o F Uo . Us . (c) Rs I i . I f . Us . Rs I i . I i . ′ I f . I i . ′ ＋ － 12 四种典型的负反馈组态电路 (a)电压串联负反馈 (b)电流串联负反馈 (c)电压并联负反馈 (d)电流并联负反馈

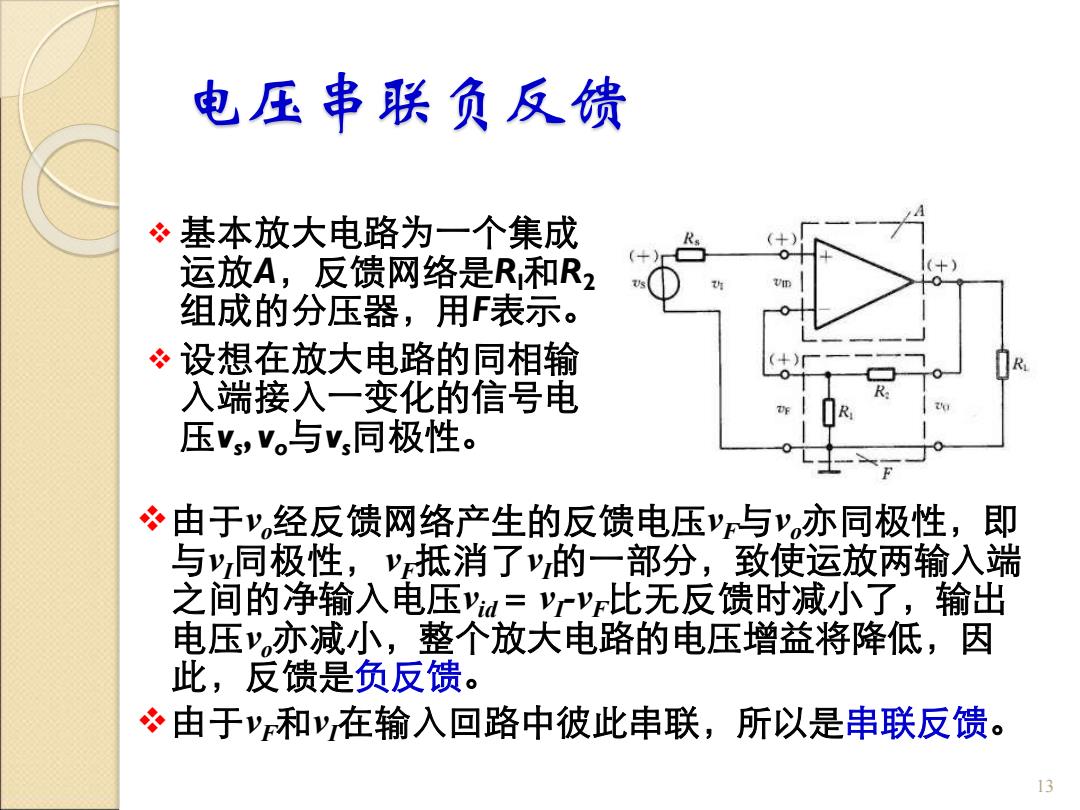

电压串联负反馈 ”基本放大电路为一个集成 运放A,反馈网络是R和R2 组成的分压器，用F表示。 设想在放大电路的同相输 入端接入一变化的信号电 压V,V。与v,同极性。 由于v,经反馈网络产生的反馈电压y与v亦同极性，即 与y同极性，y抵消了的一部分，致使运放两输入端 之间的净输入电压a='rv比无反馈时减小了，输出 电压，亦减小，整个放大电路的电压增益将降低，因 此，反馈是负反馈。 由于v和v在输入回路中彼此串联，所以是串联反馈。 13
电压串联负反馈 ❖ 基本放大电路为一个集成 运放A，反馈网络是Rl和R2 组成的分压器，用F表示。 ❖ 设想在放大电路的同相输 入端接入一变化的信号电 压vs , vo与vs同极性。 13 ❖由于vo经反馈网络产生的反馈电压vF与vo亦同极性，即 与vI同极性，vF抵消了vI的一部分，致使运放两输入端 之间的净输入电压vid＝vI -vF比无反馈时减小了，输出 电压vo亦减小，整个放大电路的电压增益将降低，因 此，反馈是负反馈。 ❖由于vF和vI在输入回路中彼此串联，所以是串联反馈
电压串联负反馈 反馈电压V是经R和R2组成的分压器由输出电压v.取 样得来，反馈电压是v的一部分，即反馈电压与输 出电压成比例，故是电压反馈。综上，电路是电压串 联负反馈电路。 在判断电压反馈时，根据反馈信号与输出电压所成的 比例关系，设想将放大电路的负载R两端短路，短路 后如v=0(或i=0),就是电压反馈。 电压负反馈的重要特点是电路的输出电压趋向于维持 恒定，因为无论反馈信号以何种方式引回到输入端， 都是利用输出电压。本身通过反馈网络对放大电路起 自动调整作用，这就是电压反馈的实质。 14
电压串联负反馈 ❖ 反馈电压vF是经Rl和R2组成的分压器由输出电压vo取 样得来，反馈电压vF是vo的一部分，即反馈电压与输 出电压成比例，故是电压反馈。综上，电路是电压串 联负反馈电路。 ❖ 在判断电压反馈时，根据反馈信号与输出电压所成的 比例关系，设想将放大电路的负载RL两端短路，短路 后如vF =0 (或iF=0)，就是电压反馈。 ❖ 电压负反馈的重要特点是电路的输出电压趋向于维持 恒定，因为无论反馈信号以何种方式引回到输入端， 都是利用输出电压vo本身通过反馈网络对放大电路起 自动调整作用，这就是电压反馈的实质。 14

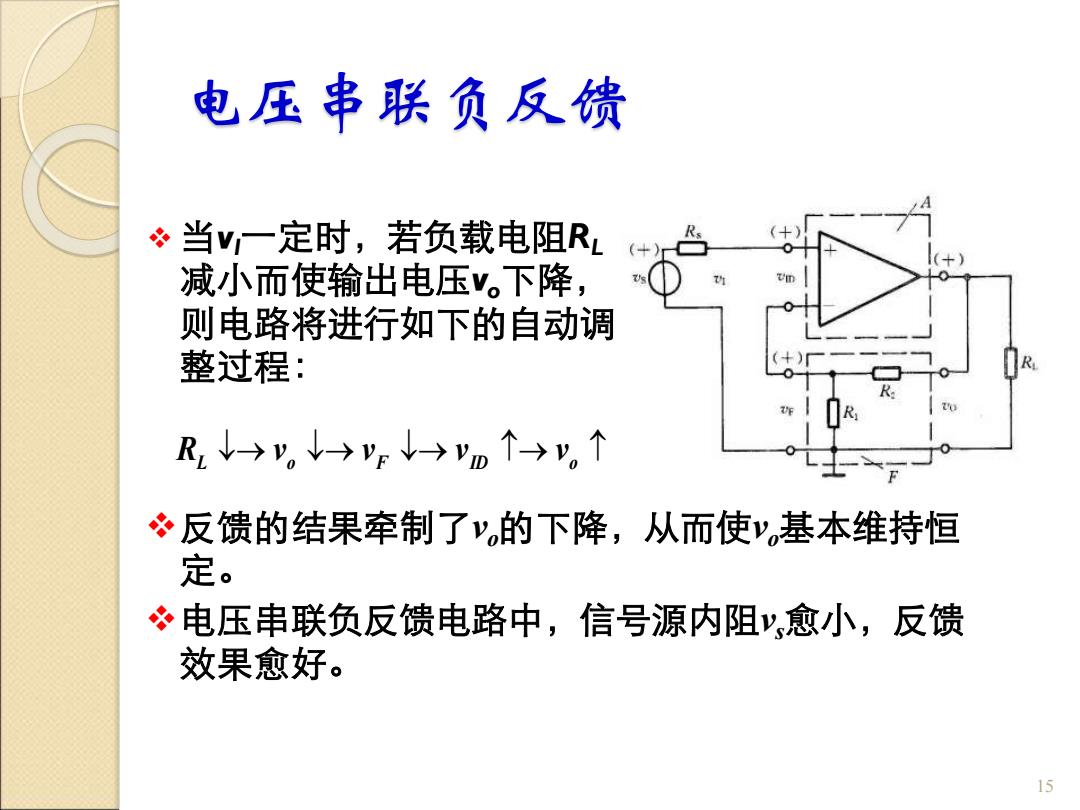

电压串联负反馈 冷 当y一定时，若负载电阻R 减小而使输出电压。下降 则电路将进行如下的自动调 整过程： R↓→y。→ye↓→yD↑→y,个 反馈的结果牵制了v,的下降，从而使v,基本维持恒 定。 冬电压串联负反馈电路中，信号源内阻，愈小，反馈 效果愈好。 15
电压串联负反馈 ❖ 当vI一定时，若负载电阻RL 减小而使输出电压vo下降， 则电路将进行如下的自动调 整过程： 15 RL → vo → vF → vID → vo ❖反馈的结果牵制了vo的下降，从而使vo基本维持恒 定。 ❖电压串联负反馈电路中，信号源内阻vs愈小，反馈 效果愈好
