流程图派生的复合活动符号： 符号 表示的意义 表示同一时间或同一工作场所由同一人同时执行加工与检查工作 以质量检查为主，同时也进行数量检查 因 以数量检查为主，同时也检查质量 以加工为主，同时也进行数量检查 以加工为主，同时也进行搬运 undament af udustrial Eugincering
三、程序分析的种类 产品、材料的工艺程序分析 工艺程序分析 作业人员的工艺程序分析 产品、材料的流程程序分析 流程程序分析 作业人员的流程程序分析 序分析 布置和经路分析 管理事务分析 undament of udustrial Eugineering
四、程序分析的工具 程序分析的种类 程序分析的工具 工艺程序分析 工艺程序图 流程程序分析 流程程序图 布置与经路分析 线路图和线图 管理事务分析 管理事务流程图 undament af udustrial Eugincering
五、程序分析的方法 程序分析的方法有： “动作经济原则”、“5W1H”、“ECRS”和对加工、搬运、 等待、储存、检验5个方面的分析。 常称之为：1个不忘，4大原则，5个方面，5w1技术。 1个不忘一不忘动作经济原则 4大原则 即“ECRS'四大原则 5个方面一 即加工、搬运、等待、储存和检验 “5W1技术 undament of udustrial Eugineering

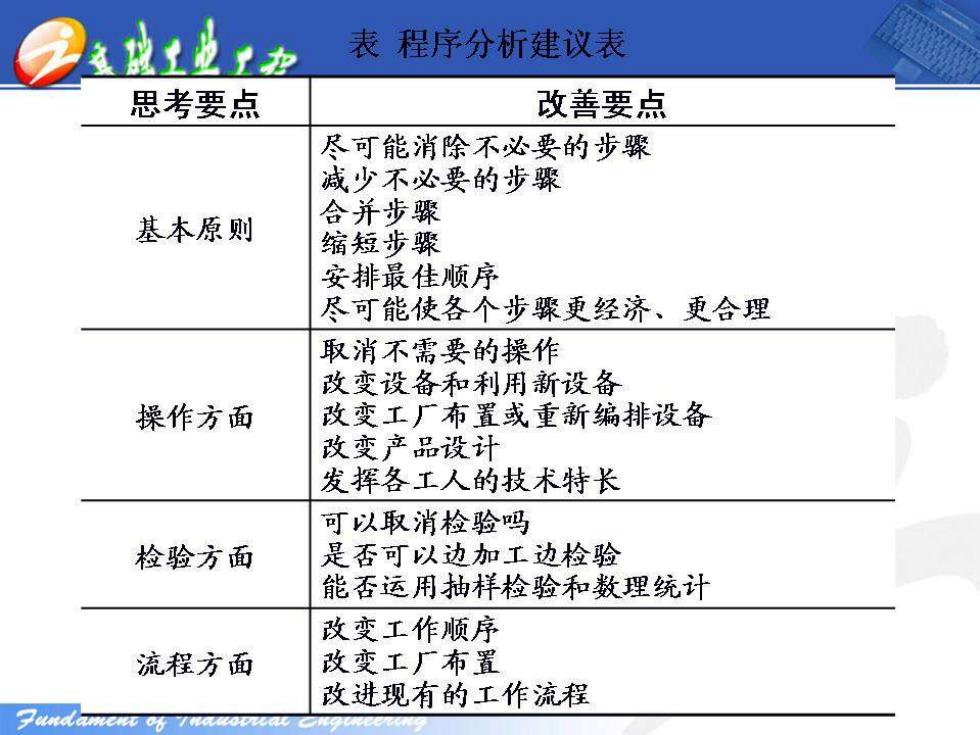

议上业办 表程序分析建议表 思考要点 改善要点 尽可能消除不必要的步骤 减少不必要的步骤 基本原则 合并步骤 缩短步骤 安排最佳顺序 尽可能使各个步骤更经济、更合理 取消不需要的操作 改变设备和利用新设备 操作方面 改变工厂布置或重新编排设备 改变产品设计 发挥各工人的技术特长 可以取消检验吗 检验方面 是否可以边加工边检验 能否运用抽样检验和数理统计 改变工作顺序 流程方面 改变工厂布置 改进现有的工作流程
