主瓣宽度的三种定义 0 -3dB 6-3 dB 0.75 0.75 10 HPBW HPBW 0.707 0.707 HPBW -20 0.5 0.5 1E2 0.5 0.5 0.25 0.25 (a)Field pattern (in linear scale) (b)Power pattern(in linear scale) (c)Power pattern (in dB) 指方向图主瓣上两个半功率点（即场强下降到最大值的0.707倍处或分贝值 从最大值下降3B处对应的两点)之间的夹角
主瓣宽度的三种定义

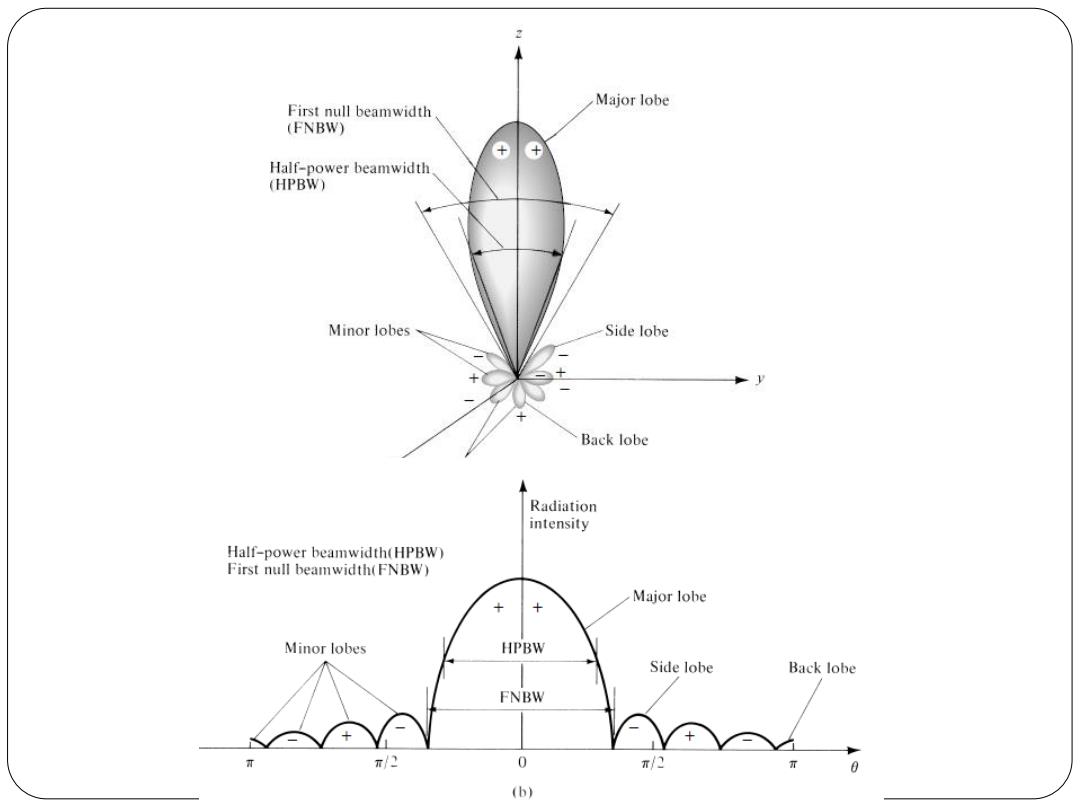

2 Major lobe First null beamwidth (FNBW) + Half-power beamwidth (HPBW) Minor lobes Side lobe Back lobe Radiation intensity Half-power beamwidth(HPBW) First null beamwidth(FNBW) Major lobe X Minor lobes HPBW Side lobe Back lobe FNBW X π/2 0 /3 0 (b)
E面和H面的定义 E面：指通过天线最大辐射方向并平行于电场矢量的平面。 H面：指通过天线最大辐射方向并平行于磁场矢量的平面。 H F(8,g) (8,p) Es (a)八木天线 (b)角锥喇叭天线
E面和H面的定义
副瓣电平 指副瓣最大值模值与主瓣最大值模值之比，通常用分贝表示。即 SLL,=201og (dB) \E ax 90 1.0 120 60 08 0.707 9 30 06 150 23 0.4 0.2 SLL SLL2 180 02,04,0.60.8 120 180240 300 60 9(°) (a)极坐标幅度方向图 (a)直角坐标幅度方向图 90 120 必 60 3dB 10 150 30 SLL2 SLL3 20 180 SLL2 2 30 SLL3 210 240 270300 330 180.。240300 360 (°)
副瓣电平
