Receive Mechanism（接收机理 C工C王 R

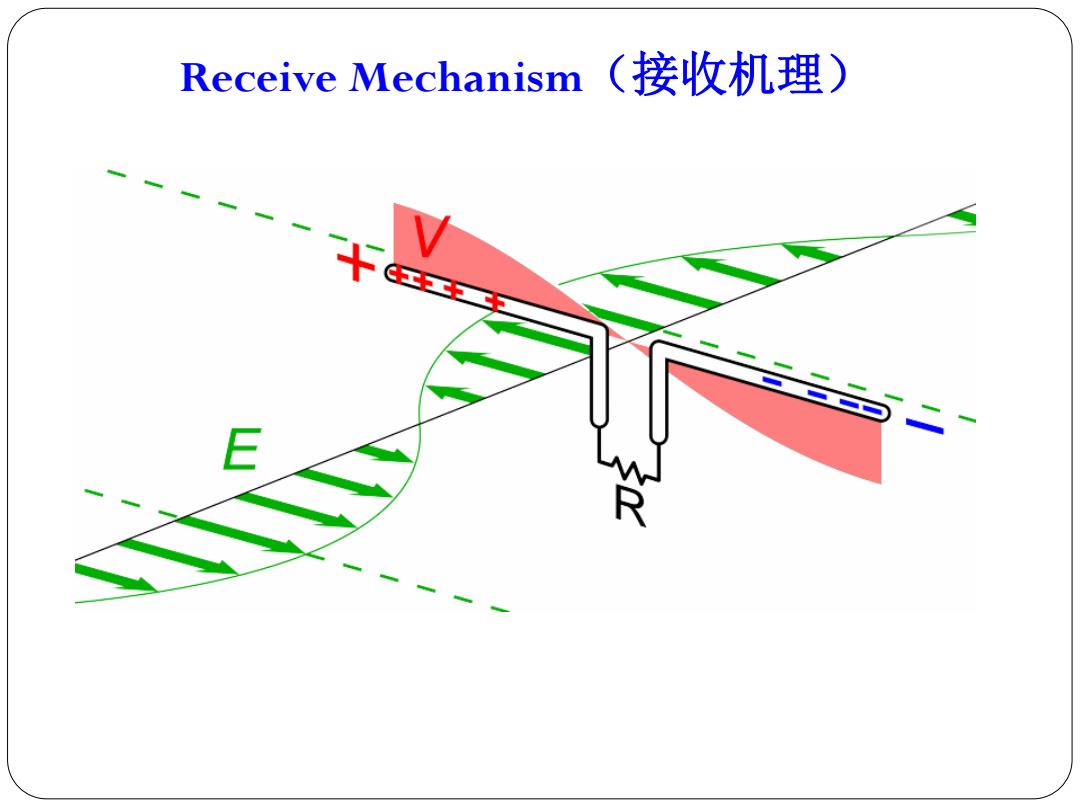

Receive Mechanism（接收机理）
2.天线分类 1.按工作性质分类可分为发射天线、接收天线和收发共用天线。 2.按用途分类 有通信天线、广播天线、电视天线、雷达天线、导航天线、测向天线等。 3.按天线特性分类 ■ 从方向性分：有强方向性天线、弱方向性天线、定向天线、全向天线、 针状波束天线、扇形波束天线等。 ■从极化特性分：有线极化天线、圆极化天线和椭圆极化天线。线极化天 线又分为垂直极化和水平极化天线。 ■从频带特性分：有窄频带天线、宽频带天线和超宽频带天线。 4.按天线上电流分布分类有行波天线、驻波天线。 5.按使用波段分类 有长波、超长波天线、中波天线、短波天线、超短波天线和微波天线。 6.按载体分 有车载天线、机载天线、星载天线，弹载天线等。 7.按天线外形分类 有鞭状天线、T形天线、Γ形天线、V形天线、菱形天线、环天线、螺旋天 线、波导口天线、波导缝隙天线、喇叭天线、反射面天线等
2. 天线分类

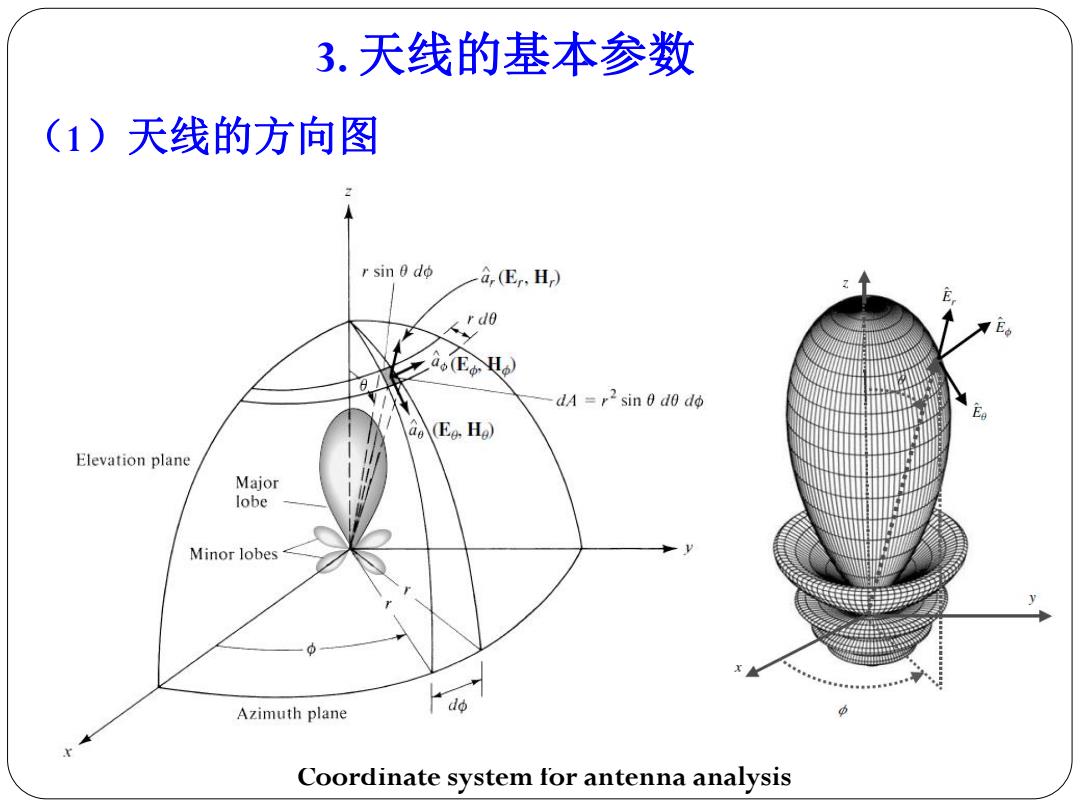

3.天线的基本参数 (1)天线的方向图 r sin 0 do a,Er.H) E rdo aoE H) dA =r2 sin 0 do do (E.H) Elevation plane Major lobe Minor lobes Azimuth plane do Coordinate system for antenna analysis
3. 天线的基本参数 Coordinate system for antenna analysis （1）天线的方向图
