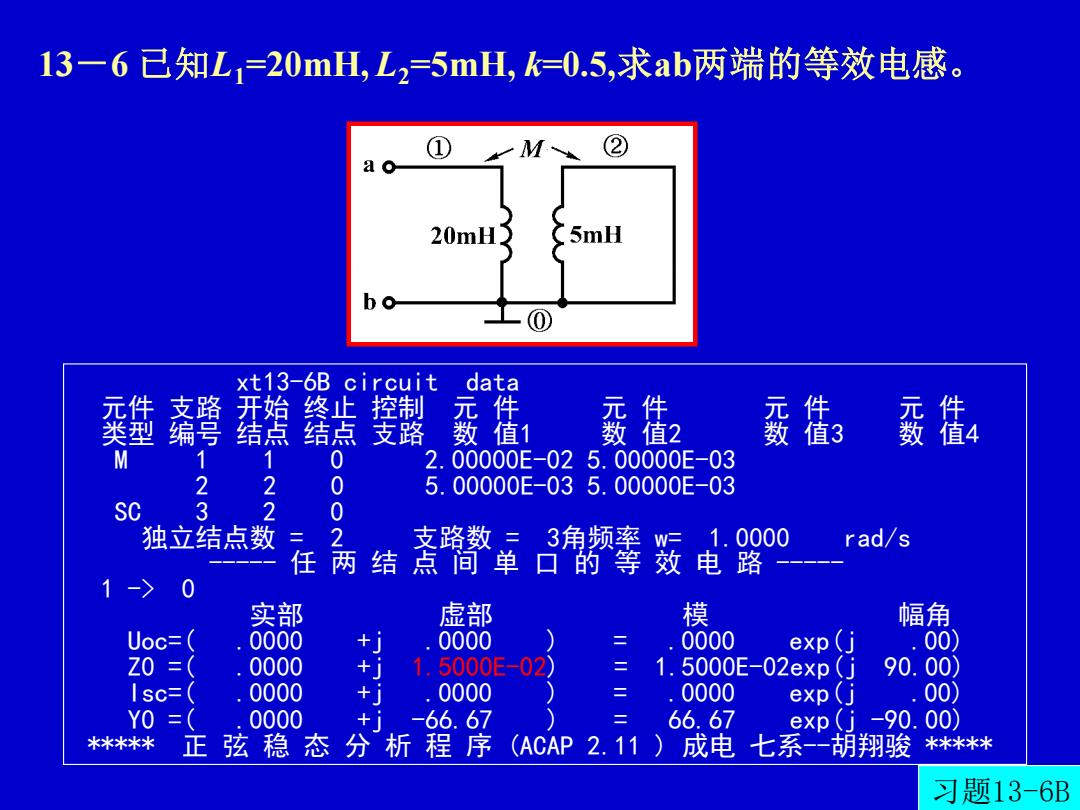

13一6己知L1=20mH,L2=5mH,k=0.5,求ab两端的等效电感。 ② a 20mH 5mH xt13-6B circuit data 鑫灣鑫提 终止控制 蓝信 委2 竅借竅僵。 M 0 2.00000E-02 5.00000E-03 0 5.00000E-035.00000E-03 sc 23 22 0 独立结点数 2 支路数三3角频率 w=1.0000 rad/s 任 两 结 点间单口 的等 效电路 虚部 模 Uoc= 0000 000 exp (j Z 0000 1,5000E-02 1. 5000E-02exp 90. sc-( 0000 0000 0000 exp (j 88 Y 0000 -66.67 66.67 exp (i -90.00》 ***** 正 弦稳态分析程序 (ACAP2.11) 成电七系-一胡翔骏 ***米米 习题13-6B
xt13-6B circuit data 元件 支路 开始 终止 控制 元 件 元 件 元 件 元 件 类型 编号 结点 结点 支路 数 值1 数 值2 数 值3 数 值4 M 1 1 0 2.00000E-02 5.00000E-03 2 2 0 5.00000E-03 5.00000E-03 SC 3 2 0 独立结点数 = 2 支路数 = 3角频率 w= 1.0000 rad/s ----- 任 两 结 点 间 单 口 的 等 效 电 路 ----- 1 -> 0 实部 虚部 模 幅角 Uoc=( .0000 +j .0000 ) = .0000 exp(j .00) Z0 =( .0000 +j 1.5000E-02) = 1.5000E-02exp(j 90.00) Isc=( .0000 +j .0000 ) = .0000 exp(j .00) Y0 =( .0000 +j -66.67 ) = 66.67 exp(j -90.00) ***** 正 弦 稳 态 分 析 程 序 (ACAP 2.11 ) 成电 七系--胡翔骏 ***** 习题13-6B 13－6 已知L1=20mH, L2=5mH, k=0.5,求ab两端的等效电感

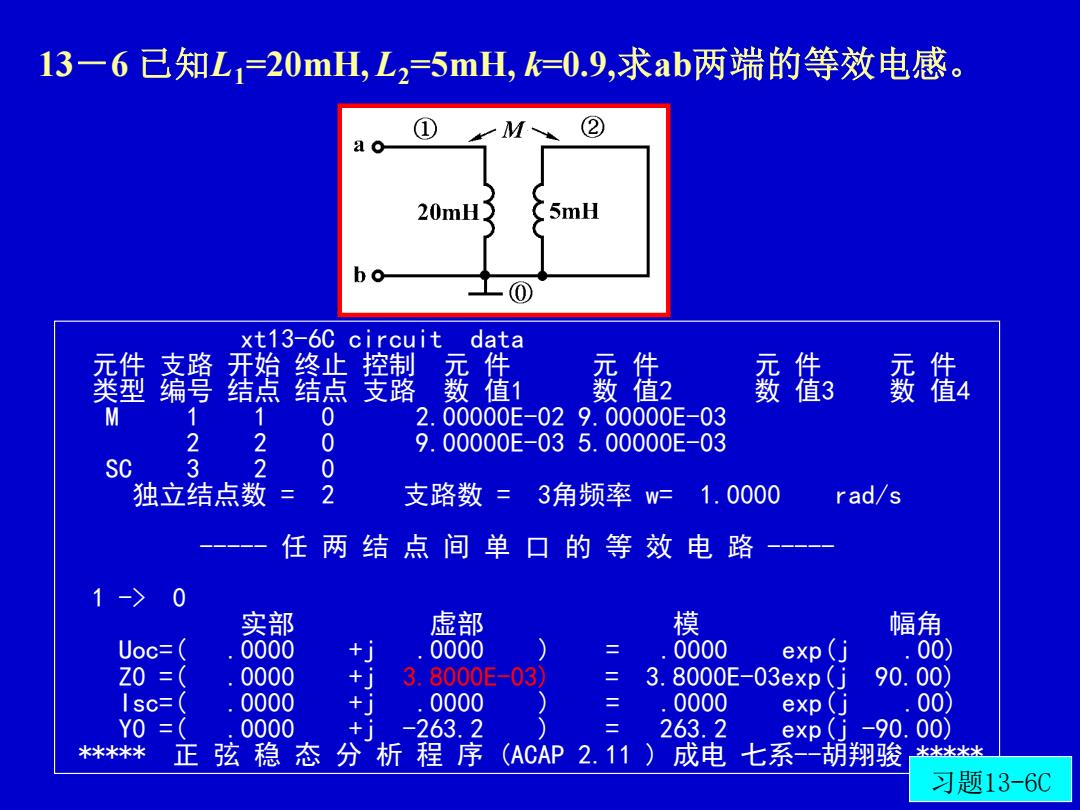

13一6己知L1=20mH,L2=5mH,k=0.9,求ab两端的等效电感。 ① M ② a 20mH) 5mH xt13-6C circuit data 造寨鷺鑫路及值， 竅2 竅借 竅借 0 2.00000E-029.00000E-03 2 0 9.00000E-035.00000E-03 Sc 3 0 独立结点数 2 支路数=3角频率w 1.0000 rad/s 任 两结点间单口的等效电路 1-> 实部 虚部 模 幅角 Uoc= 0000 +j 0000 000 exp (j Z0= 0000 +j 3.8000E-03 3. 8000E-03exp (j 90.0 8 Isc=( 0000 +j 0000 0000 exp (j 00 YO 0000 +i -263.2 263.2 exp(j -90.00) 米**** 正 弦稳态 分析程序 (ACAP 2.11 ) 成电 七系-胡翔骏 米水冰冰水 习题13-6C
xt13-6C circuit data 元件 支路 开始 终止 控制 元 件 元 件 元 件 元 件 类型 编号 结点 结点 支路 数 值1 数 值2 数 值3 数 值4 M 1 1 0 2.00000E-02 9.00000E-03 2 2 0 9.00000E-03 5.00000E-03 SC 3 2 0 独立结点数 = 2 支路数 = 3角频率 w= 1.0000 rad/s ----- 任 两 结 点 间 单 口 的 等 效 电 路 ----- 1 -> 0 实部 虚部 模 幅角 Uoc=( .0000 +j .0000 ) = .0000 exp(j .00) Z0 =( .0000 +j 3.8000E-03) = 3.8000E-03exp(j 90.00) Isc=( .0000 +j .0000 ) = .0000 exp(j .00) Y0 =( .0000 +j -263.2 ) = 263.2 exp(j -90.00) ***** 正 弦 稳 态 分 析 程 序 (ACAP 2.11 ) 成电 七系--胡翔骏 ***** 习题13-6C 13－6 已知L1=20mH, L2=5mH, k=0.9,求ab两端的等效电感

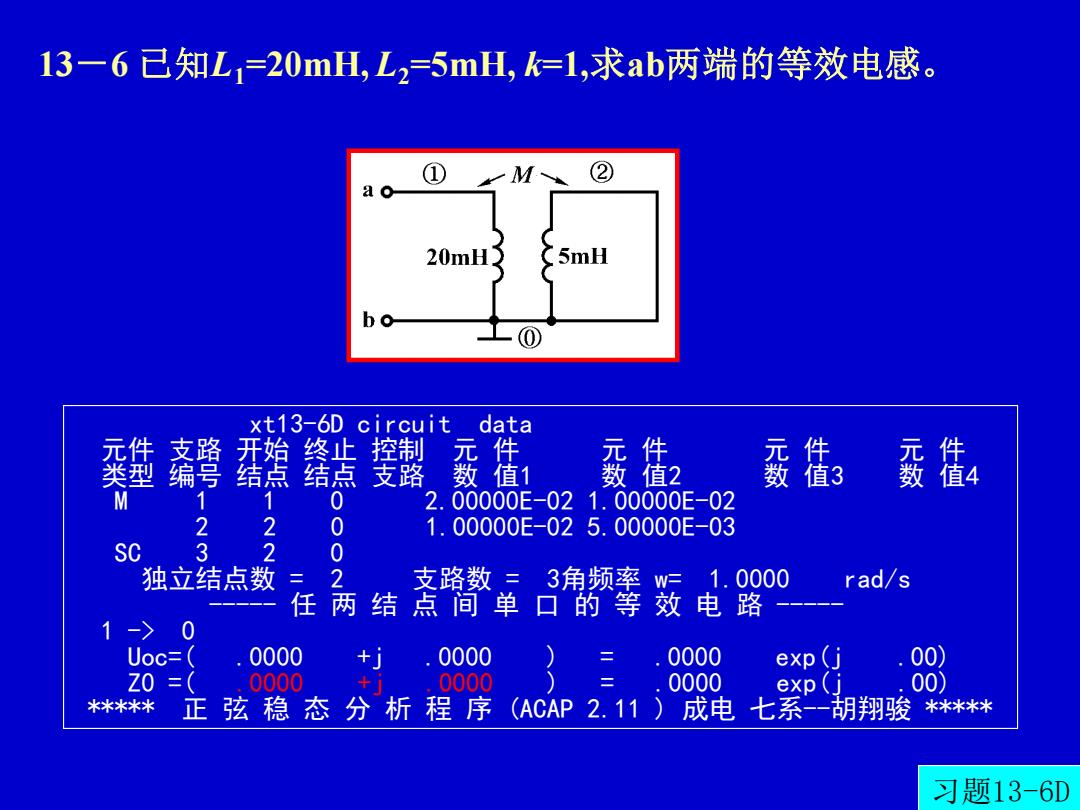

13一6己知L=20mH,L,=5mH,k=1,求ab两端的等效电感。 ① M、 ② a 20mH) 5mH xt13-6D circuit data 灣敲 支路 终止控制 霞信 蚕借2 竅借 M 0 2.00000E-021.00000E-02 Sc 22 0 1.00000E-025.00000E-03 0 独立结点数 2 支路数=3角频率 w= 1.0000 rad/s 任 两结 点间单口的等效电路 1-> 0 Uoc=( 0000 0000 .0000 exp (j Z 0000 0000 0000 exp 88 00 米**** 正 弦稳态分析程序 (ACAP2.11)成电七系--胡翔骏 米**** 习题13-6D
xt13-6D circuit data 元件 支路 开始 终止 控制 元 件 元 件 元 件 元 件 类型 编号 结点 结点 支路 数 值1 数 值2 数 值3 数 值4 M 1 1 0 2.00000E-02 1.00000E-02 2 2 0 1.00000E-02 5.00000E-03 SC 3 2 0 独立结点数 = 2 支路数 = 3角频率 w= 1.0000 rad/s ----- 任 两 结 点 间 单 口 的 等 效 电 路 ----- 1 -> 0 Uoc=( .0000 +j .0000 ) = .0000 exp(j .00) Z0 =( .0000 +j .0000 ) = .0000 exp(j .00) ***** 正 弦 稳 态 分 析 程 序 (ACAP 2.11 ) 成电 七系--胡翔骏 ***** 习题13-6D 13－6 已知L1=20mH, L2=5mH, k=1,求ab两端的等效电感

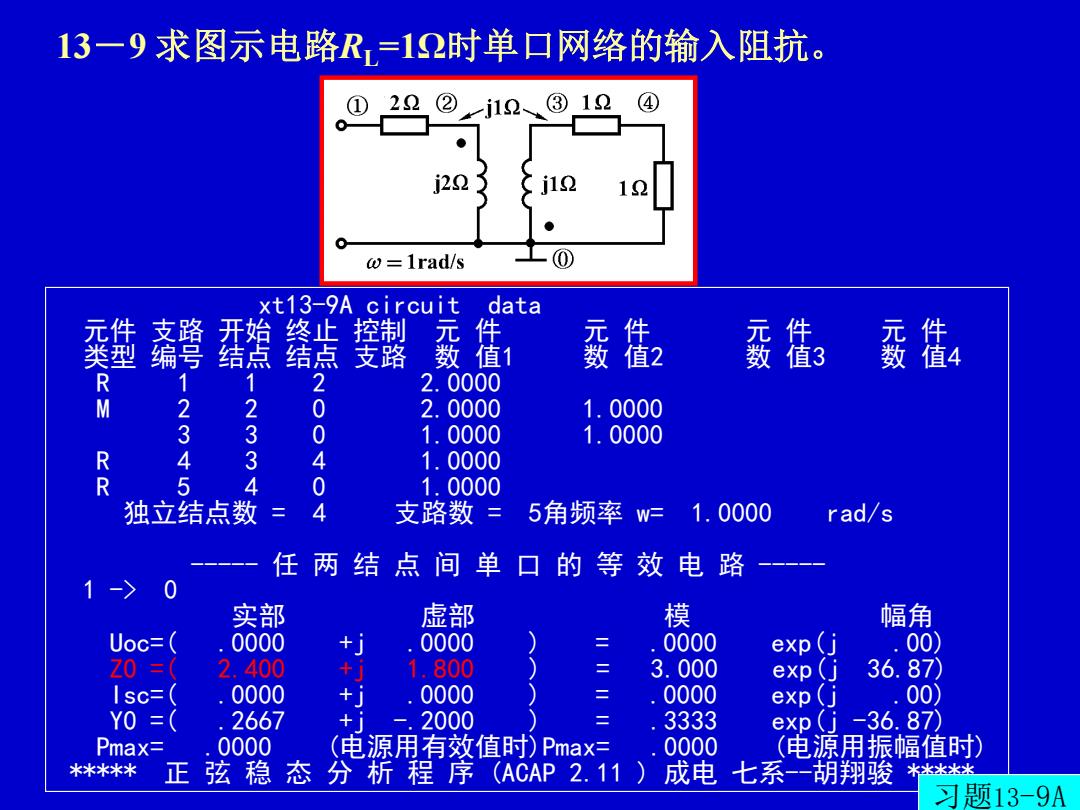

13一9求图示电路R=12时单口网络的输入阻抗。 22 ② ③1 i22 1 w=lrad/s xt13-9A circuit data 臀美鑫婆 鲨 僵 件 竅借。 竅借委借4 RM 1 2 2.0000 23 2 0 2.0000 1.0000 3 0 1.0000 1.0000 45 3 4 1.0000 0 1.0000 独立结点数 支路数 5角频率 w- 1.0000 rad/s 任 两 结 点间单口的 等效电路 实部 虚部 模 幅角 Uoc= 0000 0000 0000 exp(j .00) Z0= 2.400 1.800 3.000 exp Isc= 0000 + 0000 0000 exp 36部 Y0= 2667 i -.2000 3333 exp G -36.87 Pmax= 0000 (电源用有效值时)Pmax= 0000 (电源用振幅值时) ****米 正 弦稳 态分析程序(ACAP2.11) 成电 七系一胡翔骏 米冰冰冰冰 习题13-9A
xt13-9A circuit data 元件 支路 开始 终止 控制 元 件 元 件 元 件 元 件 类型 编号 结点 结点 支路 数 值1 数 值2 数 值3 数 值4 R 1 1 2 2.0000 M 2 2 0 2.0000 1.0000 3 3 0 1.0000 1.0000 R 4 3 4 1.0000 R 5 4 0 1.0000 独立结点数 = 4 支路数 = 5角频率 w= 1.0000 rad/s ----- 任 两 结 点 间 单 口 的 等 效 电 路 ----- 1 -> 0 实部 虚部 模 幅角 Uoc=( .0000 +j .0000 ) = .0000 exp(j .00) Z0 =( 2.400 +j 1.800 ) = 3.000 exp(j 36.87) Isc=( .0000 +j .0000 ) = .0000 exp(j .00) Y0 =( .2667 +j -.2000 ) = .3333 exp(j -36.87) Pmax= .0000 (电源用有效值时)Pmax= .0000 (电源用振幅值时) ***** 正 弦 稳 态 分 析 程 序 (ACAP 2.11 ) 成电 七系--胡翔骏 ***** 习题13-9A 13－9 求图示电路RL=1Ω时单口网络的输入阻抗

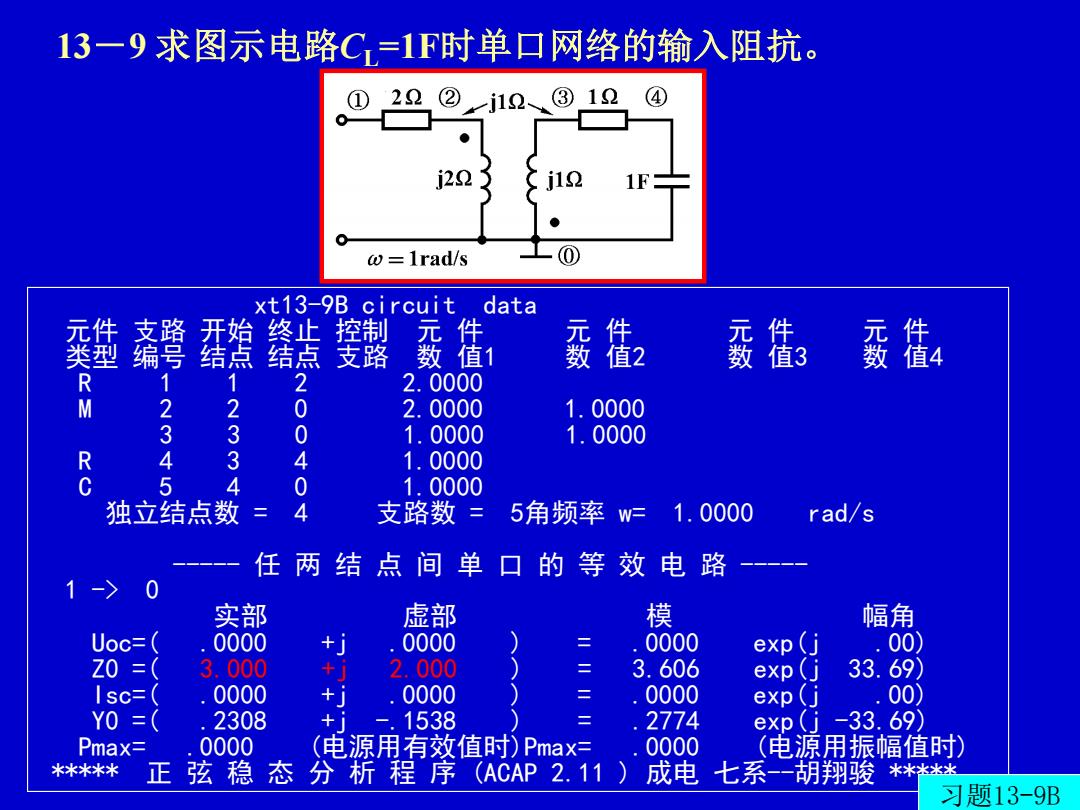

13一9求图示电路C=1F时单口网络的输入阻抗。 2② j12、③ 12 4) j22 j12 1F @=lrad/s xt13-9B circuit data 维 臀鑫 控制 支路 竅借2 竅借委借4 RM 1 2 2.0000 2 0 2.0000 1.0000 2345 3 0 1.0000 1.0000 3 4 1.0000 4 0 1.0000 独立结点数 支路数= 5角频率 w- 1.0000 rad/s 任两 结 点间单口的等效电路 实部 虚部 模 幅角 Uoc= 0000 0000 0000 exp 00 Z0= 3.000 2.000 3.606 exp 33. 0000 + 0000 0000 exp Y0= .2308 + -.1538 2774 exp -33.69 Pmax= 0000 (电源用有效值时)Pmax= 0000 (电源用振幅值时) ****米 正 弦稳 态分析程序(ACAP2.11 )成电 七系-一胡翔骏 米米*冰迷 习题13-9B
xt13-9B circuit data 元件 支路 开始 终止 控制 元 件 元 件 元 件 元 件 类型 编号 结点 结点 支路 数 值1 数 值2 数 值3 数 值4 R 1 1 2 2.0000 M 2 2 0 2.0000 1.0000 3 3 0 1.0000 1.0000 R 4 3 4 1.0000 C 5 4 0 1.0000 独立结点数 = 4 支路数 = 5角频率 w= 1.0000 rad/s ----- 任 两 结 点 间 单 口 的 等 效 电 路 ----- 1 -> 0 实部 虚部 模 幅角 Uoc=( .0000 +j .0000 ) = .0000 exp(j .00) Z0 =( 3.000 +j 2.000 ) = 3.606 exp(j 33.69) Isc=( .0000 +j .0000 ) = .0000 exp(j .00) Y0 =( .2308 +j -.1538 ) = .2774 exp(j -33.69) Pmax= .0000 (电源用有效值时)Pmax= .0000 (电源用振幅值时) ***** 正 弦 稳 态 分 析 程 序 (ACAP 2.11 ) 成电 七系--胡翔骏 ***** 习题13-9B 13－9 求图示电路CL=1F时单口网络的输入阻抗
