GPIB总线的十种接口功能 ·把各器件与接口系统之间的每一种交互作用称为 一种接口功能 ·每种接口功能都赋予器件一定的能力 ·如讲功能、听功能等
GPIB 总线的十种接口功能 • 把各器件与接口系统之间的每一种交互作用称为 一种接口功能 • 每种接口功能都赋予器件一定的能力 • 如讲功能、听功能等

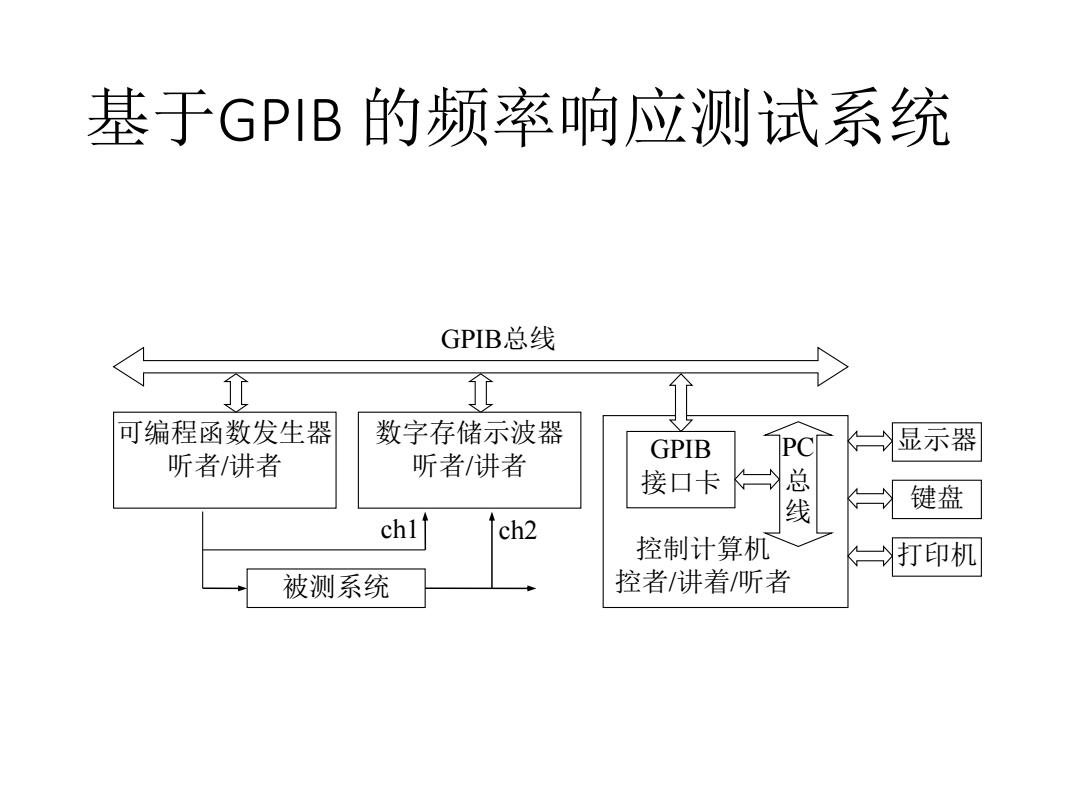

基于GPIB的频率响应测试系统 GPIB总线 可编程函数发生器 数字存储示波器 GPIB PC ←显示器 听者/讲者 听者/讲者 接口卡 线 二键盘 chl ch2 控制计算机 →打印机 被测系统 控者/讲着听者
基于GPIB 的频率响应测试系统 数字存储示波器 听者/讲者 显示器 键盘 GPIB 接口卡 GPIB总线 PC 总 线 控制计算机 控者/讲着/听者 ch1 可编程函数发生器 听者/讲者 打印机 被测系统 ch2

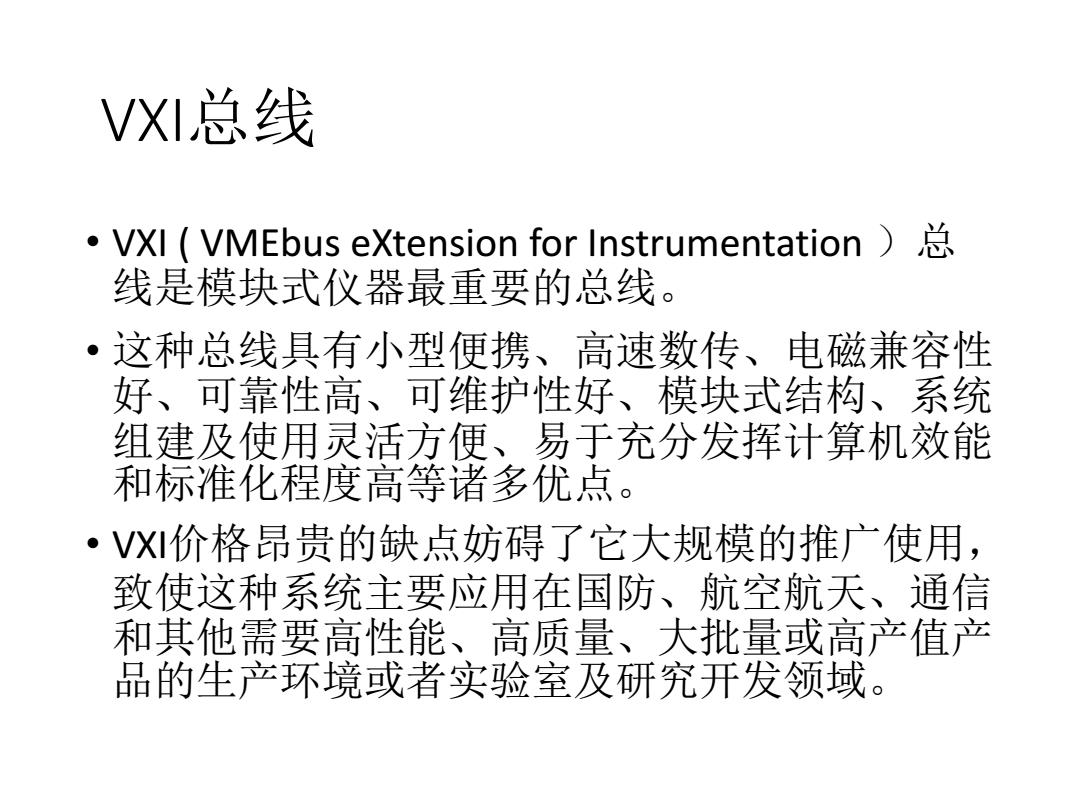

VXI总线 VXI VMEbus eXtension for Instrumentation 线是模块式仪器最重要的总线 这种总线具有小型便携、高速数传、电磁兼容性 好、可靠性高、可维护性好、模块式结构、系统 组建及使用灵活方便、易于充分发挥计算机效能 和标准化程度高等诸多优点。 ·VXI价格昂贵的缺点妨碍了它大规模的推广使用， 致使这种系统主要应用在国防、航空航天、通信 和其他需要高性能、高质量、大批量或高产值产 品的生产环境或者实验室及研究开发领域
VXI总线 • VXI ( VMEbus eXtension for Instrumentation ）总 线是模块式仪器最重要的总线。 • 这种总线具有小型便携、高速数传、电磁兼容性 好、可靠性高、可维护性好、模块式结构、系统 组建及使用灵活方便、易于充分发挥计算机效能 和标准化程度高等诸多优点。 • VXI价格昂贵的缺点妨碍了它大规模的推广使用， 致使这种系统主要应用在国防、航空航天、通信 和其他需要高性能、高质量、大批量或高产值产 品的生产环境或者实验室及研究开发领域
VXI Plug&Play联盟的VPP规范 ·VPP规范是对VXI总线标准的补充和发展，主要 解决了VXI总线系统级的软件标准问题 VPP规范制定了标准系统软件结构框架，对操作 系统、编程语言、/0程序库、仪器驱动程序和 高级应用软件工具作了原则性规定，从而真正实 现了VXI总线系统的开放性、兼容性和互换性， 进一步缩短了VX!系统的集成时间，降低了系统 成本
VXI Plug & Play 联盟的VPP 规范 • VPP 规范是对VXI 总线标准的补充和发展，主要 解决了VXI总线系统级的软件标准问题。 • VPP 规范制定了标准系统软件结构框架，对操作 系统、编程语言、I/ O 程序库、仪器驱动程序和 高级应用软件工具作了原则性规定，从而真正实 现了VXI总线系统的开放性、兼容性和互换性， 进一步缩短了VXI 系统的集成时间，降低了系统 成本
