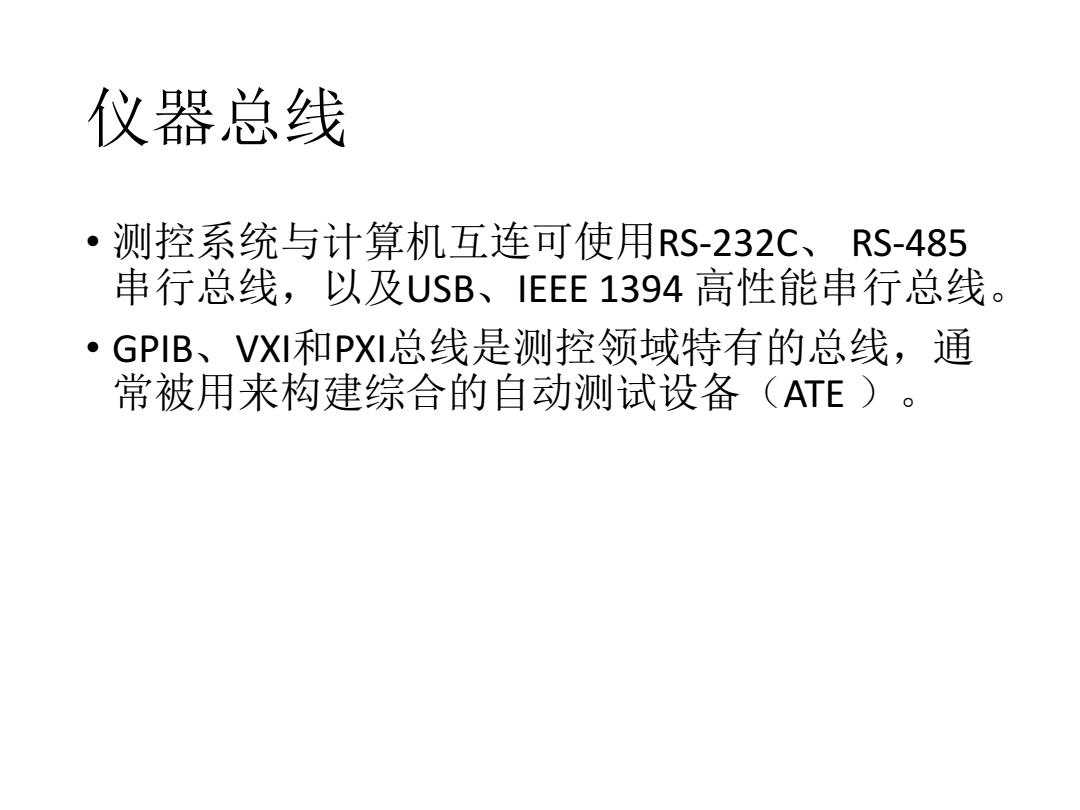

仪器总线 0 测控系统与计算机互连可使用RS-232C、 RS-485 串行总线，以及USB、IEEE1394高性能串行总线。 . GPIB、VXI和PXI总线是测控领域特有的总线，通 常被用来构建综合的自动测试设备(ATE)
仪器总线 • 测控系统与计算机互连可使用RS-232C、 RS-485 串行总线，以及USB、IEEE 1394 高性能串行总线。 • GPIB、VXI和PXI总线是测控领域特有的总线，通 常被用来构建综合的自动测试设备（ATE ）

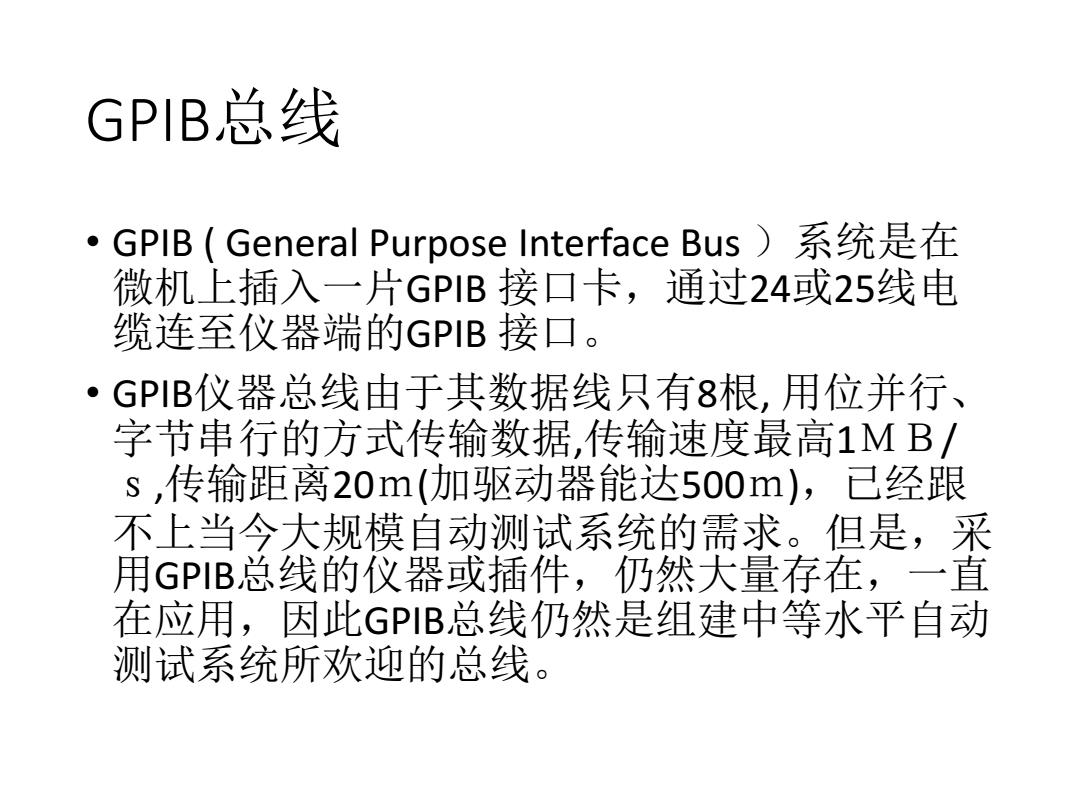

GPIB总线 GPIB(General Purpose Interface Bus)系统是在 微机上插入一片GPIB接口卡，通过24或25线电 缆连至仪器端的GPIB接口。 . GPIB仪器总线由于其数据线只有8根，用位并行、 字节串行的方式传输数据，传输速度最高1MB s,传输距离20m(加驱动器能达500m),已经跟 不上当今大规模自动测试系统的需求。但是，采 用GPIB总线的仪器或插件，仍然大量存在，一直 在应用，因此GPIB总线仍然是组建中等水平自动 测试系统所欢迎的总线
GPIB总线 • GPIB ( General Purpose Interface Bus ）系统是在 微机上插入一片GPIB 接口卡，通过24或25线电 缆连至仪器端的GPIB 接口。 • GPIB仪器总线由于其数据线只有8根, 用位并行、 字节串行的方式传输数据,传输速度最高1ＭＢ/ ｓ,传输距离20ｍ(加驱动器能达500ｍ)，已经跟 不上当今大规模自动测试系统的需求。但是，采 用GPIB总线的仪器或插件，仍然大量存在，一直 在应用，因此GPIB总线仍然是组建中等水平自动 测试系统所欢迎的总线

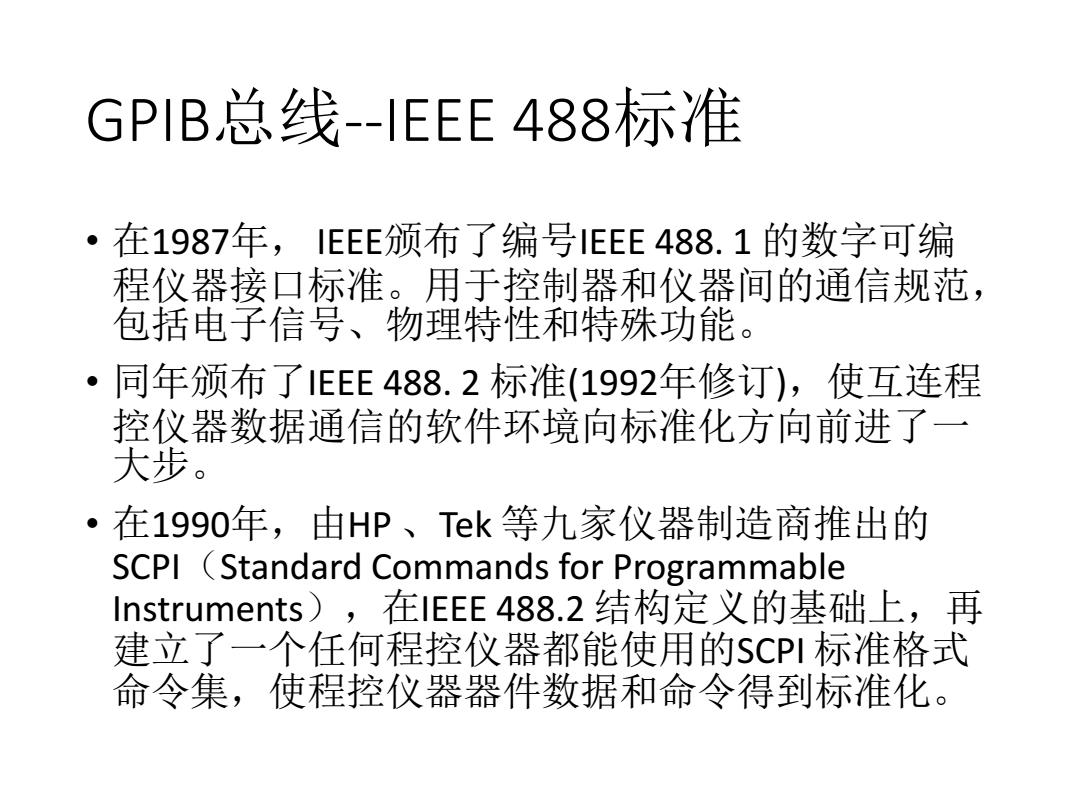

GPIB总线-IEEE488标准 在1987年，IEEE颁布了编号IEEE488.1的数字可编 程仪器接口标准。用于控制器和仪器间的通信规范， 包括电子信号、物理特性和特殊功能。 o 同年颁布了IEEE488.2标准(1992年修订)，使互连程 控仪器数据通信的软件环境向标准化方向前进了一 大步 在1990年，由HP、Tek等九家仪器制造商推出的 SCPI (Standard Commands for Programmable Instruments),在IEEE488.2结构定义的基础上，再 建立了一个任何程控仪器都能使用的$CPI标准格式 命令集，使程控仪器器件数据和命令得到标准化
GPIB总线--IEEE 488标准 • 在1987年， IEEE颁布了编号IEEE 488. 1 的数字可编 程仪器接口标准。用于控制器和仪器间的通信规范， 包括电子信号、物理特性和特殊功能。 • 同年颁布了IEEE 488. 2 标准(1992年修订)，使互连程 控仪器数据通信的软件环境向标准化方向前进了一 大步。 • 在1990年，由HP 、Tek 等九家仪器制造商推出的 SCPI（Standard Commands for Programmable Instruments），在IEEE 488.2 结构定义的基础上，再 建立了一个任何程控仪器都能使用的SCPI 标准格式 命令集，使程控仪器器件数据和命令得到标准化

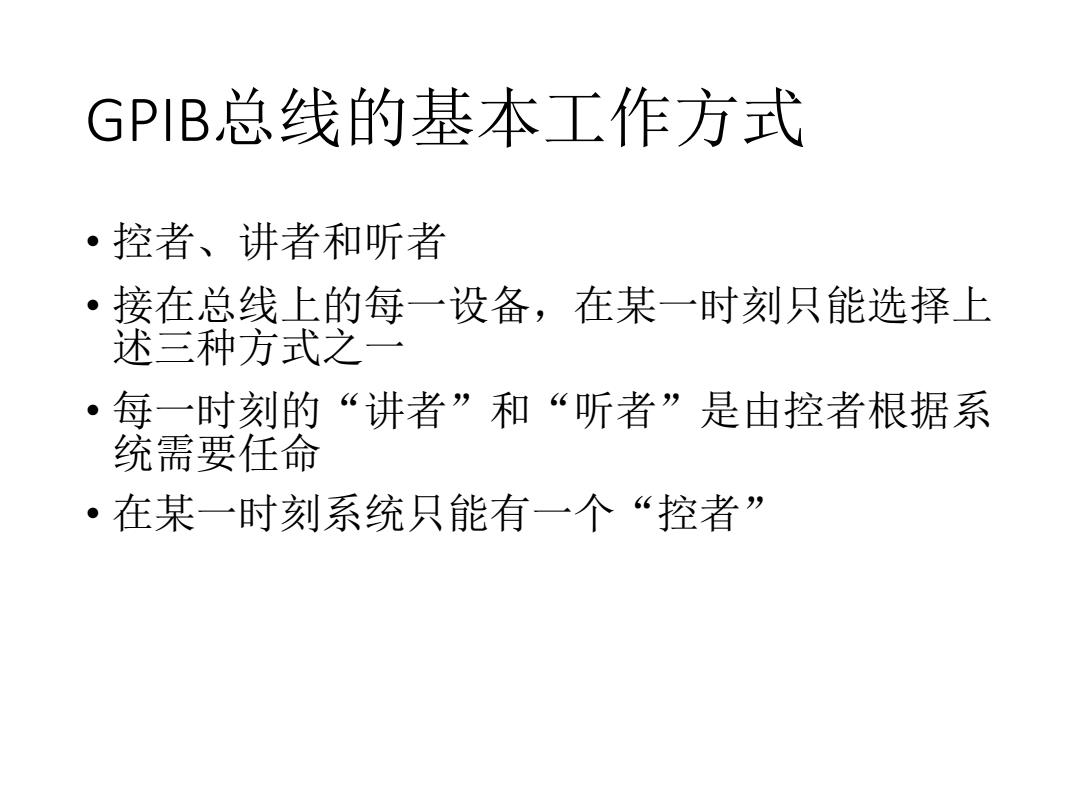

GPIB总线的基本工作方式 ·控者、讲者和听者 接在总线上的每一设备，在某一时刻只能选择上 述三种方式之一 0 每一时刻的“讲者”和“听者”是由控者根据系 统需要任命 ·在某一时刻系统只能有一个“控者
GPIB总线的基本工作方式 • 控者、讲者和听者 • 接在总线上的每一设备，在某一时刻只能选择上 述三种方式之一 • 每一时刻的“讲者”和“听者”是由控者根据系 统需要任命 • 在某一时刻系统只能有一个“控者

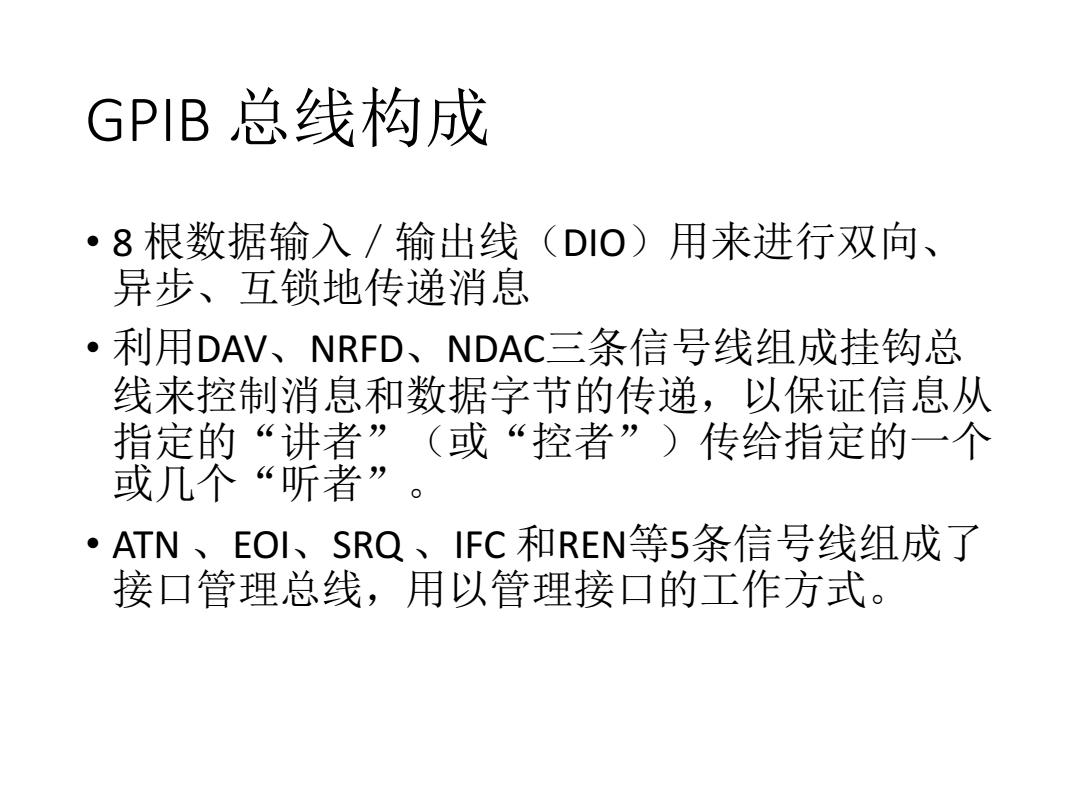

GPIB总线构成 ·8根数据输入/输出线(DIO)用来进行双向、 异步、互锁地传递消息 ·利用DAV、NRFD、NDAC三条信号线组成挂钩总 线来控制消息和数据字节的传递，以保证信息从 指定的“讲者”（或“控者”）传给指定的一个 或几个“听者” ATN、EOI、SRQ、IFC和REN等5条信号线组成了 接口管理总线，用以管理接口的工作方式
GPIB 总线构成 • 8 根数据输入／输出线（DIO）用来进行双向、 异步、互锁地传递消息 • 利用DAV、NRFD、NDAC三条信号线组成挂钩总 线来控制消息和数据字节的传递，以保证信息从 指定的“讲者”（或“控者”）传给指定的一个 或几个“听者”。 • ATN 、EOI、SRQ 、IFC 和REN等5条信号线组成了 接口管理总线，用以管理接口的工作方式
