4.2热学量检测技术
4.2 热学量检测技术

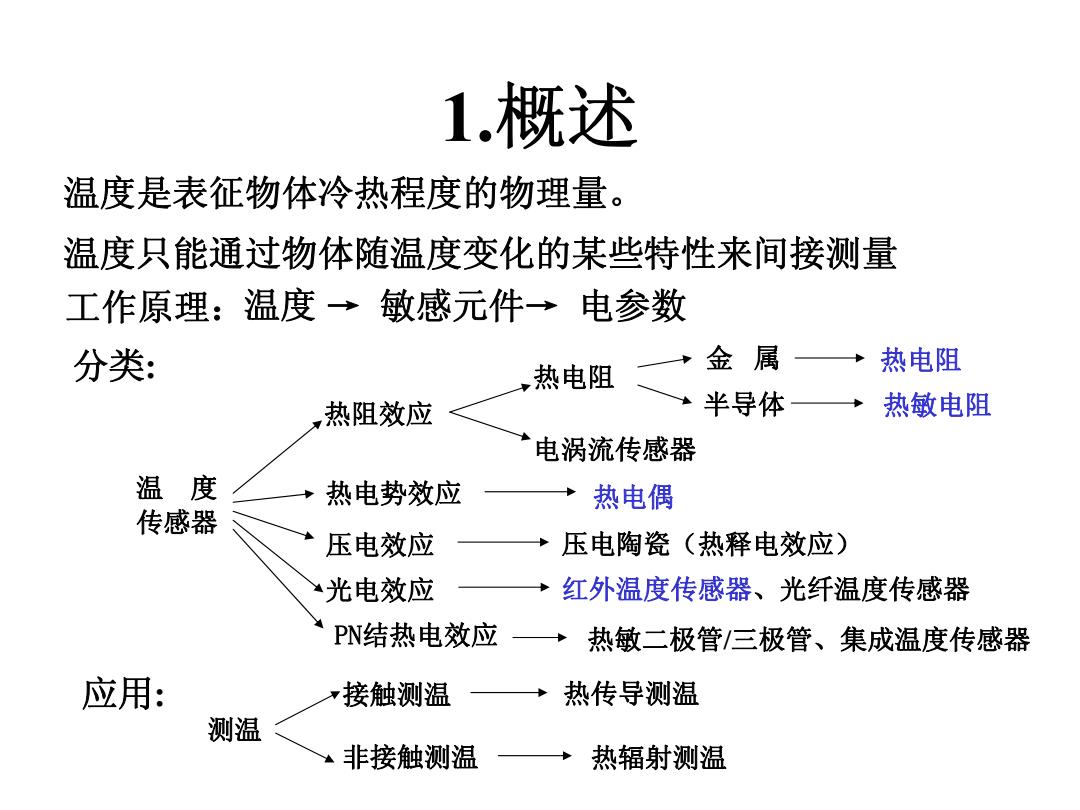

1.概述 温度是表征物体冷热程度的物理量。 温度只能通过物体随温度变化的某些特性来间接测量 工作原理：温度→敏感元件→电参数 分类： ·金属 ,热电阻 热电阻 ,热阻效应 半导体 ·热敏电阻 电涡流传感器 温度 热电势效应 ·热电偶 传感器 压电效应 压电陶瓷（热释电效应） “光电效应 红外温度传感器、光纤温度传感器 PN结热电效应 >热敏二极管/三极管、集成温度传感器 应用： 接触测温 热传导测温 测温 非接触测温 热辐射测温
温度 分类: 应用: 测温 接触测温 非接触测温 热辐射测温 热传导测温 压电效应 热阻效应 热电势效应 金 属 热电阻 半导体 热敏电阻 温 度 热电偶 传感器 压电陶瓷（热释电效应） → 敏感元件→ 电参数 光电效应 红外温度传感器、光纤温度传感器 热电阻 电涡流传感器 PN结热电效应 工作原理： 热敏二极管/三极管、集成温度传感器 温度是表征物体冷热程度的物理量。 温度只能通过物体随温度变化的某些特性来间接测量 1.概述

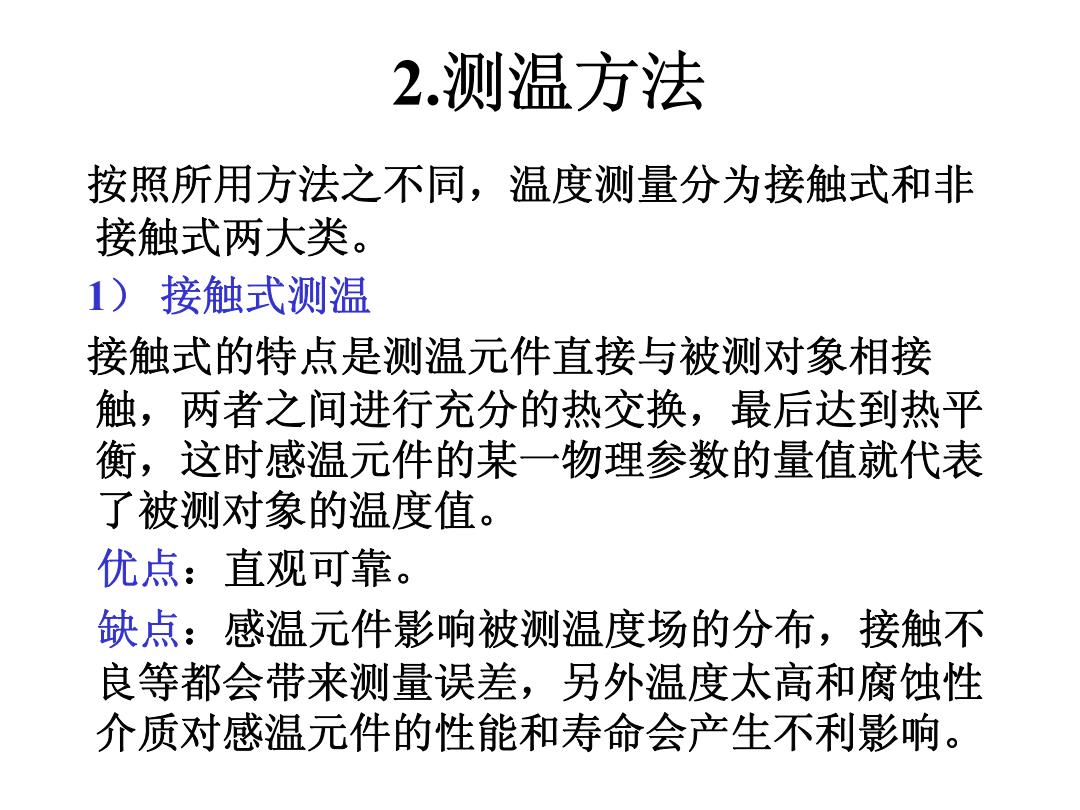

2.测温方法 按照所用方法之不同，温度测量分为接触式和非 接触式两大类。 1)接触式测温 接触式的特点是测温元件直接与被测对象相接 触，两者之间进行充分的热交换，最后达到热平 衡，这时感温元件的某一物理参数的量值就代表 了被测对象的温度值。 优点：直观可靠 缺点：感温元件影响被测温度场的分布，接触不 良等都会带来测量误差，另外温度太高和腐蚀性 介质对感温元件的性能和寿命会产生不利影响
2.测温方法 按照所用方法之不同，温度测量分为接触式和非 接触式两大类。 1） 接触式测温 接触式的特点是测温元件直接与被测对象相接 触，两者之间进行充分的热交换，最后达到热平 衡，这时感温元件的某一物理参数的量值就代表 了被测对象的温度值。 优点：直观可靠。 缺点：感温元件影响被测温度场的分布，接触不 良等都会带来测量误差，另外温度太高和腐蚀性 介质对感温元件的性能和寿命会产生不利影响
2)非接触式测温 非接触测温的特点是感温元件不与被测 对象相接触，而是通过辐射进行热交 换，故可避免接触测温法的缺点，具有 较高的测温上限。此外，非接触测温法 热惯性小，可达千分之一秒，故便于测 量运动物体的温度和快速变化的温度
非接触测温的特点是感温元件不与被测 对象相接触，而是通过辐射进行热交 换，故可避免接触测温法的缺点，具有 较高的测温上限。此外，非接触测温法 热惯性小，可达千分之一秒，故便于测 量运动物体的温度和快速变化的温度。 2）非接触式测温
3.测温仪器 对应于两种测温方法，测温仪器亦分为接触式和非接触 式两大类。 接触式仪器又可分为： 膨胀式温度计（包括液体和固体膨胀式温度计、压力式温度计） 电阻式温度计（包括金属热电阻温度计和半导体热敏电阻温度计） 热电式温度计（包括热电偶和P-N结温度计） 以及其它原理的温度计 非接触式温度计又可分为： 辐射温度计 亮度温度计 比色温度计 它们都是以光辐射为基础，故也统称为辐射温度计
3.测温仪器 对应于两种测温方法，测温仪器亦分为接触式和非接触 式两大类。 接触式仪器又可分为: 膨胀式温度计(包括液体和固体膨胀式温度计、压力式温度计) 电阻式温度计(包括金属热电阻温度计和半导体热敏电阻温度计) 热电式温度计(包括热电偶和P-N结温度计) 以及其它原理的温度计 非接触式温度计又可分为： 辐射温度计 亮度温度计 比色温度计 它们都是以光辐射为基础，故也统称为辐射温度计
