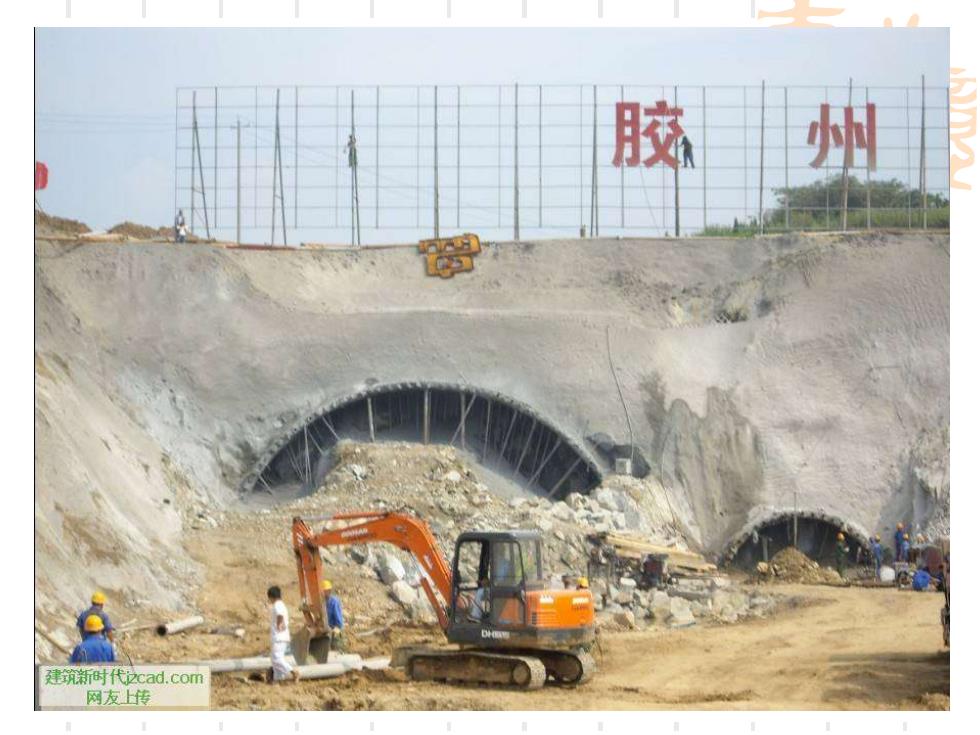

胶州 建筑新时代显cad.com 网友上传

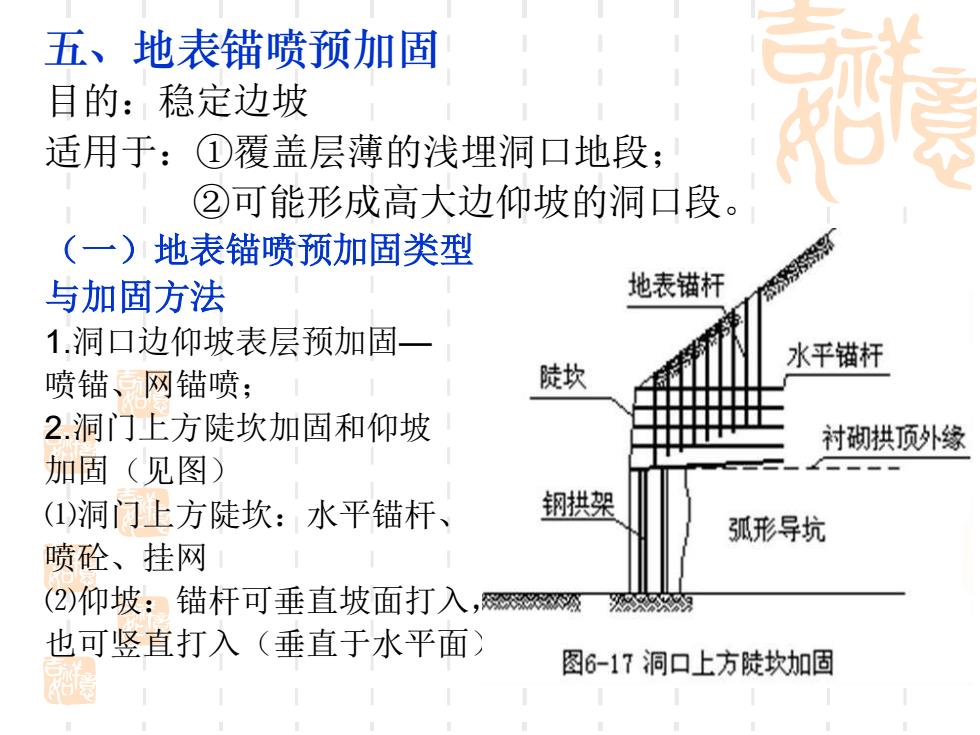

五、地表锚喷预加固 目的：稳定边坡 适用于：①覆盖层薄的浅埋洞口地段； ②可能形成高大边仰坡的洞口段。 (一)地表锚喷预加固类型 与加固方法 地表锚杆 1.洞口边仰坡表层预加固一 水平锚杆 喷锚、网锚喷； 陡坎 2.洞门上方陡坎加固和仰坡 衬砌拱顶外缘 加固（见图） (1)洞门上方陡坎：水平锚杆、 钢拱架 弧形导坑 喷砼、挂网 (2)仰坡：锚杆可垂直坡面打入，源 也可竖直打入（垂直于水平面 图6-17洞口上方陡坎加固 阳喝
五、地表锚喷预加固 目的：稳定边坡 适用于：①覆盖层薄的浅埋洞口地段； ②可能形成高大边仰坡的洞口段。 （一）地表锚喷预加固类型 与加固方法 1.洞口边仰坡表层预加固— 喷锚、网锚喷； 2.洞门上方陡坎加固和仰坡 加固（见图） ⑴洞门上方陡坎：水平锚杆、 喷砼、挂网 ⑵仰坡：锚杆可垂直坡面打入， 也可竖直打入（垂直于水平面）

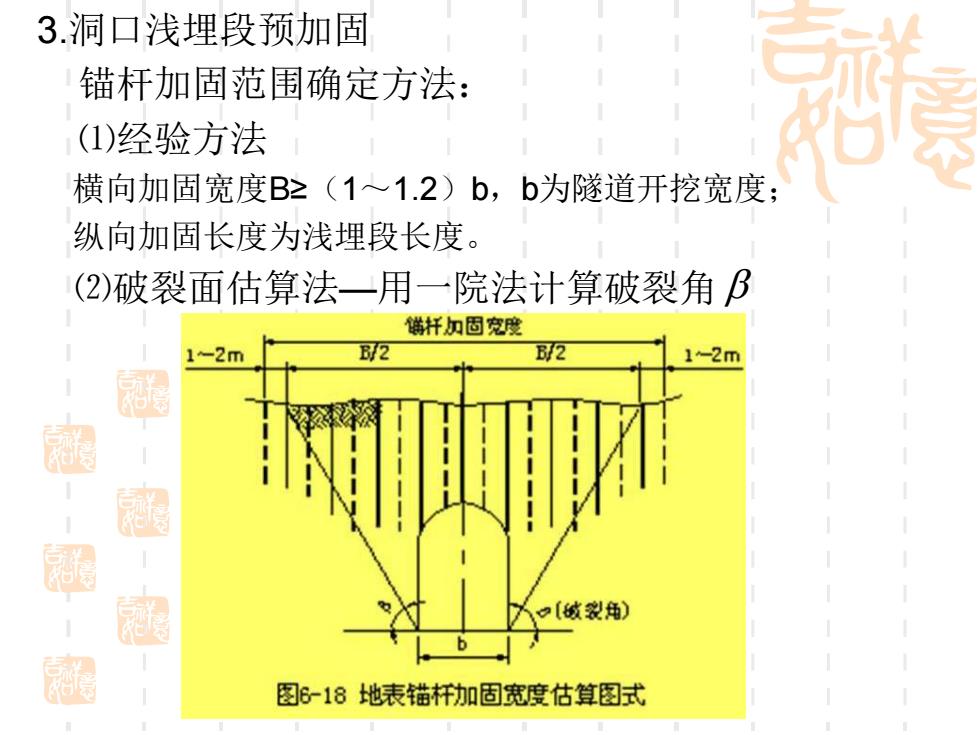

3.洞口浅埋段预加固 锚杆加固范围确定方法： (1)经验方法 横向加固宽度B≥(1~1.2)b,b为隧道开挖宽度； 纵向加固长度为浅埋段长度。 (2)破裂面估算法一用一院法计算破裂角B 锚杆加固究度 1-2m 2 -2m 图 超 图18地表锚杆加固宽度估算图式
3.洞口浅埋段预加固 锚杆加固范围确定方法： ⑴经验方法 横向加固宽度B≥（1～1.2）b，b为隧道开挖宽度； 纵向加固长度为浅埋段长度。 ⑵破裂面估算法—用一院法计算破裂角

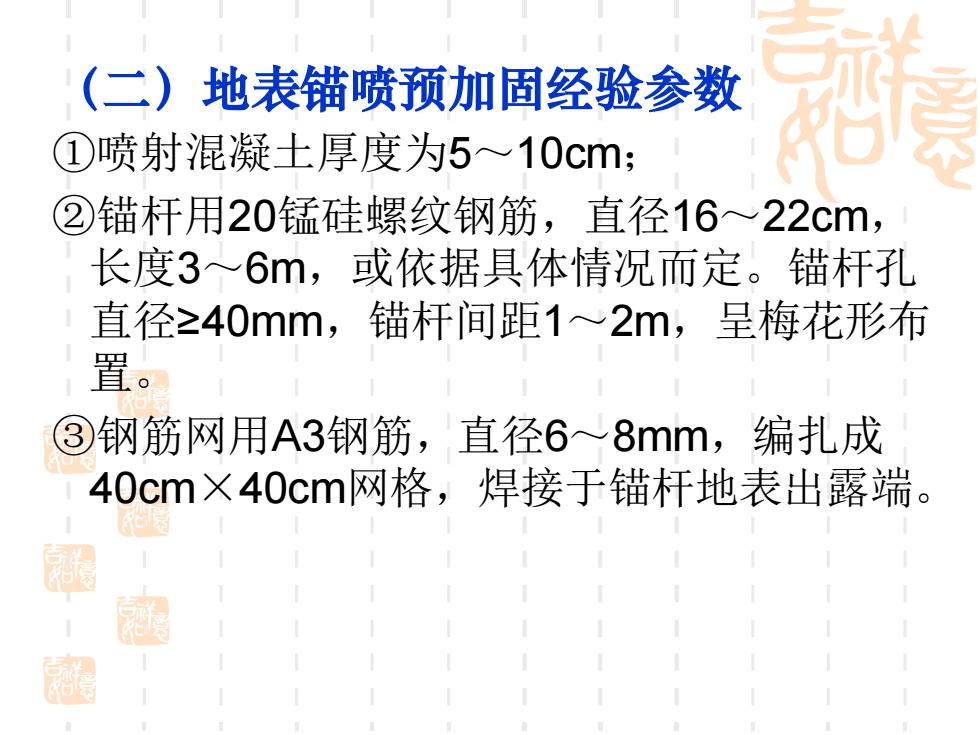

(二)地表锚喷预加固经验参数 ①喷射混凝土厚度为5~10cm; ②锚杆用20锰硅螺纹钢筋，直径16~22cm, 长度3~6m,或依据具体情况而定。锚杆孔 直径≥40mm,锚杆间距1~2m,呈梅花形布 置。 ③钢筋网用A3钢筋，直径6~8mm,编扎成 40cm×40cm网格，焊接于锚杆地表出露端。 圈
（二）地表锚喷预加固经验参数 ①喷射混凝土厚度为5～10cm； ②锚杆用20锰硅螺纹钢筋，直径16～22cm， 长度3～6m，或依据具体情况而定。锚杆孔 直径≥40mm，锚杆间距1～2m，呈梅花形布 置。 ③钢筋网用A3钢筋，直径6～8mm，编扎成 40cm×40cm网格，焊接于锚杆地表出露端
