隧道工程 出为 些路岩壮物浙选 时陈
第四章隧道结构构造 §4.1洞身衬砌 §4.2洞门 §4.3明洞 §4.4竖井、斜井 §4.5内装、顶棚及路面 §4.6隧道的放水与排水
第四章 隧道结构构造 §4.1 洞身衬砌 §4.2 洞门 §4.3 明洞 §4.4 竖井、斜井 §4.5 内装、顶棚及路面 §4.6 隧道的放水与排水
术语 ■ 1.洞门portal 在隧道的洞口部位，为挡土、坡面防护等而 设置的隧道结构物。 ■ 2.衬砌lining 为控制和防止围岩的变形或坍落，.确保围岩的 稳定，或为处理涌水和漏水，或为隧道的内 空整齐或美观等目的，将隧道的周边围岩被覆 起来的结构体。 3.仰拱invert 为改善隧道上部支护结构受力条件而设置在隧 道底部的反向拱型结构
术语 ◼ 1.洞门 portal 在隧道的洞口部位，为挡土、坡面防护等而 设置的隧道结构物。 ◼ 2. 衬砌 lining 为控制和防止围岩的变形或坍落，确保围岩的 稳定，或为处理涌水和漏水，或为隧道的 内 空整齐或美观等目的，将隧道的周边围岩被覆 起来的结构体。 ◼ 3. 仰拱 invert 为改善隧道上部支护结构受力条件而设置在隧 道底部的反向拱型结构

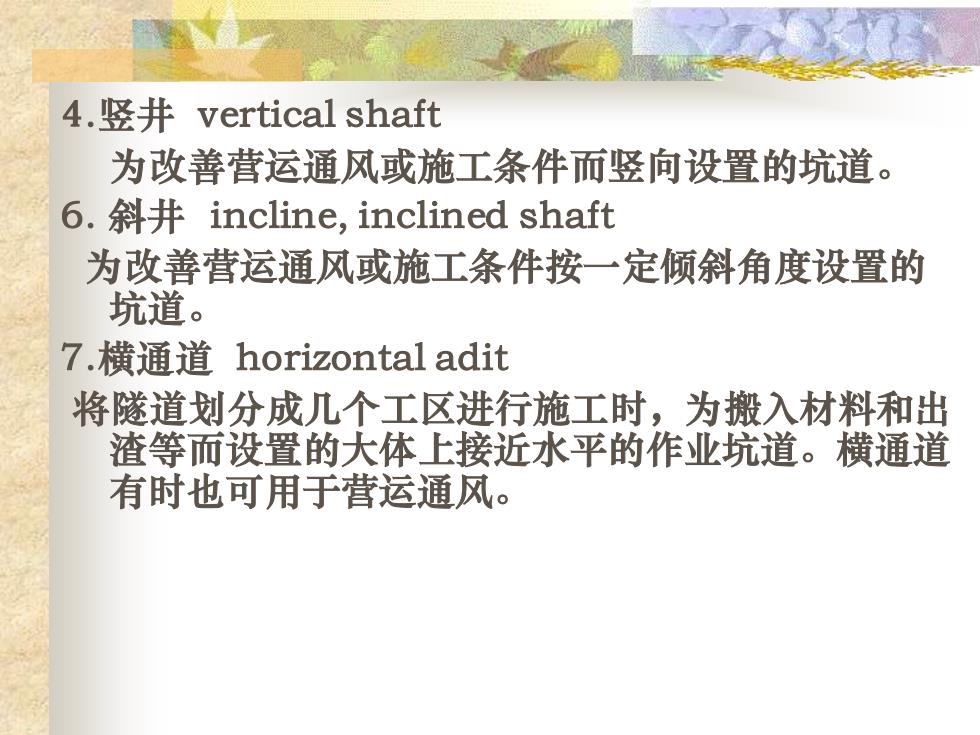

4.竖井vertical shaft 为改善营运通风或施工条件而竖向设置的坑道。 6.斜井incline,inclined shaft 为改善营运通风或施工条件按一定倾斜角度设置的 坑道。 7.横通道horizontal adit 将隧道划分成几个工区进行施工时，为搬入材料和出 渣等而设置的大体上接近水平的作业坑道。横通道 有时也可用于营运通风
4.竖井 vertical shaft 为改善营运通风或施工条件而竖向设置的坑道。 6. 斜井 incline, inclined shaft 为改善营运通风或施工条件按一定倾斜角度设置的 坑道。 7.横通道 horizontal adit 将隧道划分成几个工区进行施工时，为搬入材料和出 渣等而设置的大体上接近水平的作业坑道。横通道 有时也可用于营运通风

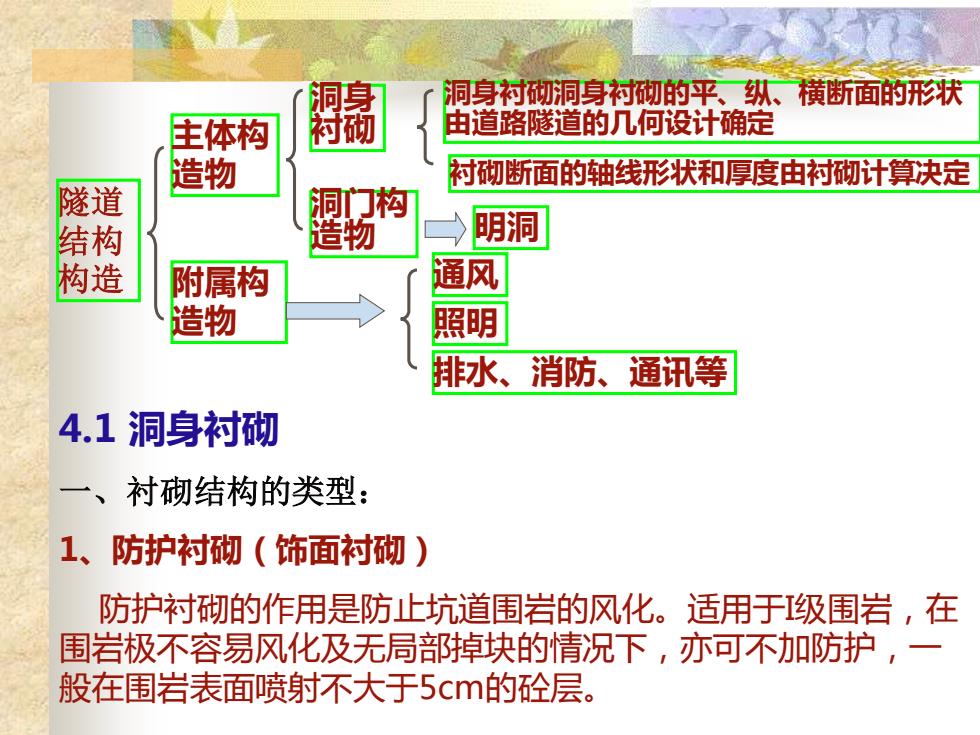

洞身衬砌洞身衬砌的平、纵、横断面的形状 主体构 由道路隧道的几何设计确定 造物 衬砌断面的轴线形状和厚度由衬砌计算决定 隧道 洞门构 结构 造物 明洞 构造 附属构 通风 造物 照明 排水、消防、通讯等 4.1洞身衬砌 一、衬砌结构的类型： 1、防护衬砌（饰面衬砌） 防护衬砌的作用是防止坑道围岩的风化。适用于级围岩，在 围岩极不容易风化及无局部掉块的情况下，亦可不加防护，一 般在围岩表面喷射不大于5cm的砼层
隧道 结构 构造 主体构 造物 附属构 造物 洞身 衬砌 洞门构 造物 洞身衬砌洞身衬砌的平、纵、横断面的形状 由道路隧道的几何设计确定 衬砌断面的轴线形状和厚度由衬砌计算决定 明洞 通风 照明 排水、消防、通讯等 4.1 洞身衬砌 一、衬砌结构的类型： 1、防护衬砌（饰面衬砌） 防护衬砌的作用是防止坑道围岩的风化。适用于I级围岩，在 围岩极不容易风化及无局部掉块的情况下，亦可不加防护，一 般在围岩表面喷射不大于5cm的砼层
