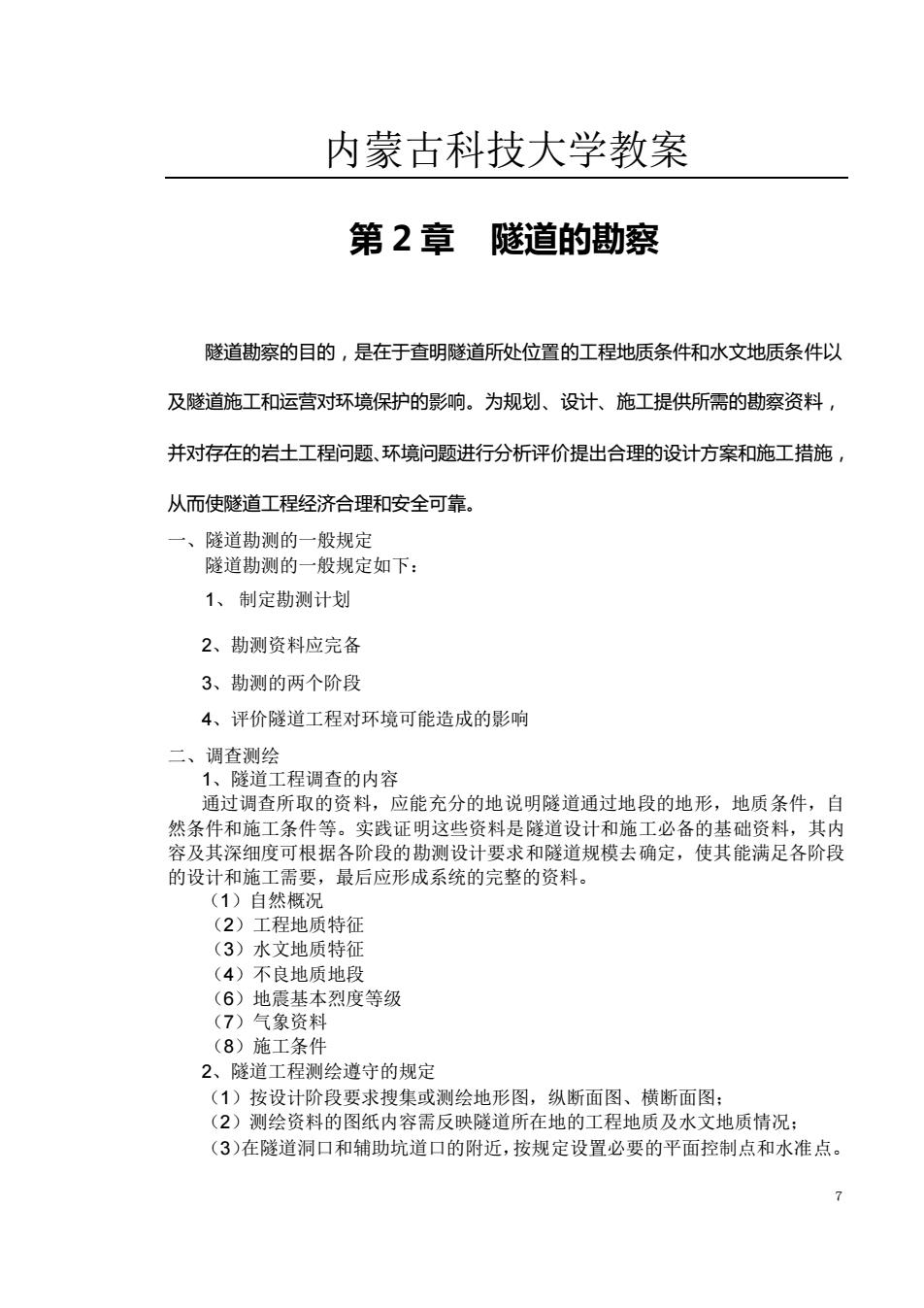

内蒙古科技大学教案 第2章隧道的勘察 隧道勘察的目的，是在于查明隧道所处位置的工程地质条件和水文地质条件以 及隧道施工和运营对环境保护的影响。为规划、设计、施工提供所需的勘察资料， 并对存在的岩土工程问题、环境问题进行分析评价提出合理的设计方案和施工措施 从而使隧道工程经济合理和安全可靠， 一、隧道勘测的一般规定 掌道勘测的一般规定如下： 1、制定勘测计划 2、勘测资料应完备 3、勘测的两个阶段 4、评价隧道工程对环境可能造成的影响 二、调查测绘 1、隧道工程调查的内容 通过调查所取的资料，应能充分的地说明隧道通过地段的地形，地质条件，自 然条件和施工条件 实践证明这些资料是隧道设计和施工必备的基础资料， 容及其深细度可根据各阶段的勘测设计要求和隧道规模去确定，使其能满足各阶段 的设计和施工需要，最后应形成系统的完整的资料。 (1)自然概况 (2)工程地质特征 (3)水文地质特征 (4)不良地质地段 (6)地震基本烈度等级 (7)气象资料 (8)施工条件 2、隧道工程测绘遵守的规定 (1)按设计阶段要求搜集或测绘地形图，纵断面图、横断面图： (2)测绘资料的图纸内容需反映隧道所在地的工程地质及水文地质情况： (3)在隧道洞口和辅助坑道口的附近，按规定设置必要的平面控制点和水准点 7
内蒙古科技大学教案 ７ 第 2 章 隧道的勘察 隧道勘察的目的，是在于查明隧道所处位置的工程地质条件和水文地质条件以 及隧道施工和运营对环境保护的影响。为规划、设计、施工提供所需的勘察资料， 并对存在的岩土工程问题、环境问题进行分析评价提出合理的设计方案和施工措施， 从而使隧道工程经济合理和安全可靠。 一、隧道勘测的一般规定 隧道勘测的一般规定如下： 1、 制定勘测计划 2、勘测资料应完备 3、勘测的两个阶段 4、评价隧道工程对环境可能造成的影响 二、调查测绘 1、隧道工程调查的内容 通过调查所取的资料，应能充分的地说明隧道通过地段的地形，地质条件，自 然条件和施工条件等。实践证明这些资料是隧道设计和施工必备的基础资料，其内 容及其深细度可根据各阶段的勘测设计要求和隧道规模去确定，使其能满足各阶段 的设计和施工需要，最后应形成系统的完整的资料。 （1）自然概况 （2）工程地质特征 （3）水文地质特征 （4）不良地质地段 （6）地震基本烈度等级 （7）气象资料 （8）施工条件 2、隧道工程测绘遵守的规定 （1）按设计阶段要求搜集或测绘地形图，纵断面图、横断面图； （2）测绘资料的图纸内容需反映隧道所在地的工程地质及水文地质情况； （3）在隧道洞口和辅助坑道口的附近，按规定设置必要的平面控制点和水准点

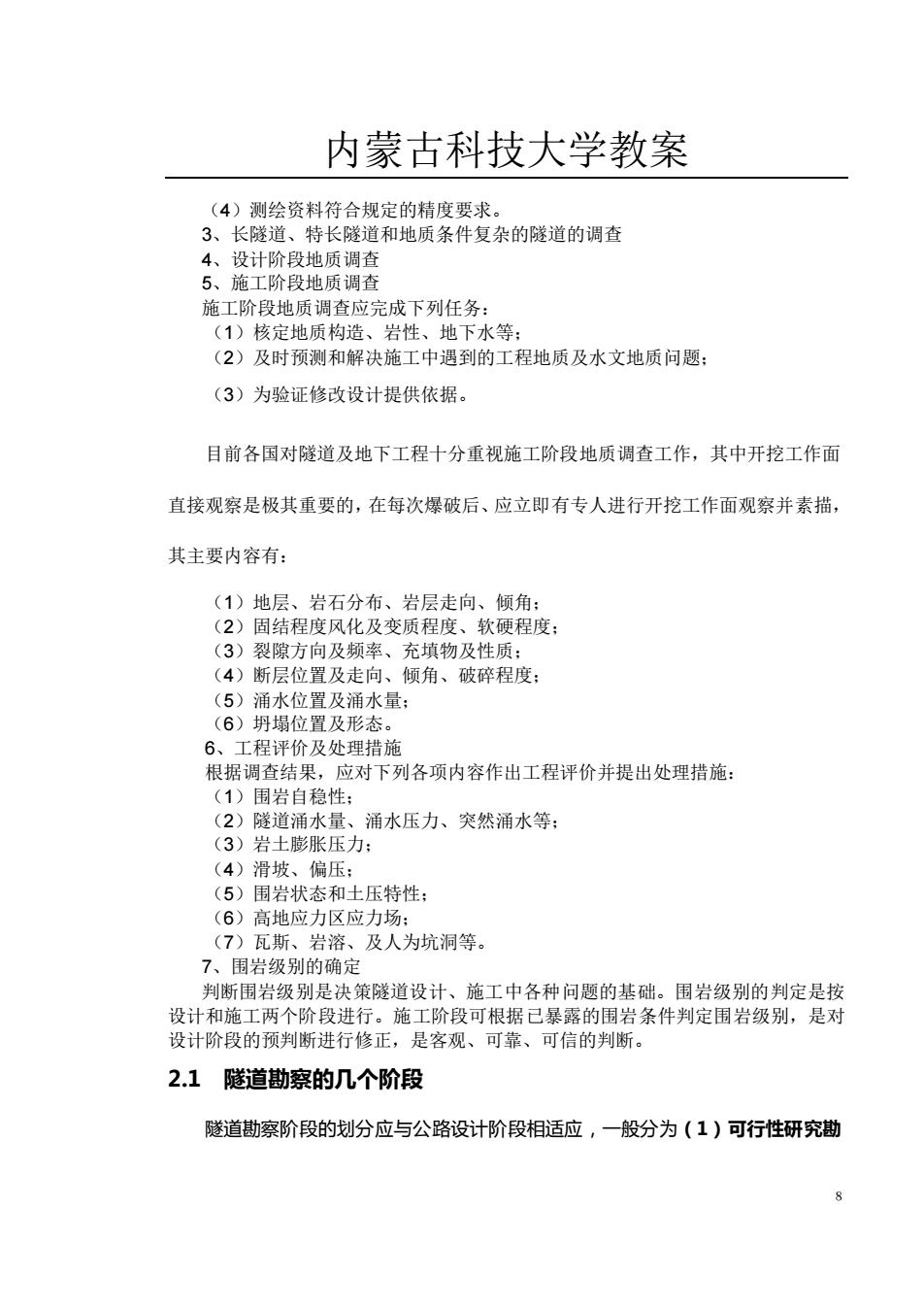

内蒙古科技大学教案 (4)测绘资料符合规定的精度要求。 子爱计瑜安格 3、长隧道、特长隧道和地质条件复杂的隧道的调查 施工阶段地质调查应完成下列任务： (1)核定地质构造、岩性、地下水等： (2)及时预测和解决施工中遇到的工程地质及水文地质问题： (3)为验证修改设计提供依据 目前各国对隧道及地下工程十分重视施工阶段地质调查工作，其中开挖工作面 直接观察是极其重要的，在每次爆破后、应立即有专人进行开挖工作面观察并素描， 其主要内容有： (1)地层、岩石分布、岩层击向、面角 (2)固结程度风化及变质程度 、软硬程度 (3)裂隙方向及频率、充填物及性质： (4)断层位置及走向、倾角、破碎程度： (5)涌水位置及涌水量： (6)坍塌位置及形态。 6、工程评价及处理措施 根据调查结果， 应对下列各项内容作出工程评价并提出处理措施： （1)围岩自稳 (2)隧道涌水量、涌水压力、突然涌水等： (3)岩土膨胀压力： (4)滑坡、偏压： (5)围岩状态和土压特性 (6)高地应力区应力场： (7)瓦斯、岩溶、及人为坑洞等。 7、围岩级别的确定 判断围岩级别是决策隧道设计、施工中各种问题的基础。围岩级别的判定是按 设计和施工两个阶段进行。施工阶段可根据己暴露的围岩条件判定围岩级别，是对 设计价段的项判断进行修正，是客观、可靠、可后的判断。 2.1隧道勘察的几个阶段 隧道勘察阶段的划分应与公路设计阶段相适应，一般分为(1)可行性研究勘
内蒙古科技大学教案 ８ （4）测绘资料符合规定的精度要求。 3、长隧道、特长隧道和地质条件复杂的隧道的调查 4、设计阶段地质调查 5、施工阶段地质调查 施工阶段地质调查应完成下列任务： （1）核定地质构造、岩性、地下水等； （2）及时预测和解决施工中遇到的工程地质及水文地质问题； （3）为验证修改设计提供依据。 目前各国对隧道及地下工程十分重视施工阶段地质调查工作，其中开挖工作面 直接观察是极其重要的，在每次爆破后、应立即有专人进行开挖工作面观察并素描， 其主要内容有： （1）地层、岩石分布、岩层走向、倾角； （2）固结程度风化及变质程度、软硬程度； （3）裂隙方向及频率、充填物及性质； （4）断层位置及走向、倾角、破碎程度； （5）涌水位置及涌水量； （6）坍塌位置及形态。 6、工程评价及处理措施 根据调查结果，应对下列各项内容作出工程评价并提出处理措施： （1）围岩自稳性； （2）隧道涌水量、涌水压力、突然涌水等； （3）岩土膨胀压力； （4）滑坡、偏压； （5）围岩状态和土压特性； （6）高地应力区应力场； （7）瓦斯、岩溶、及人为坑洞等。 7、围岩级别的确定 判断围岩级别是决策隧道设计、施工中各种问题的基础。围岩级别的判定是按 设计和施工两个阶段进行。施工阶段可根据已暴露的围岩条件判定围岩级别，是对 设计阶段的预判断进行修正，是客观、可靠、可信的判断。 2.1 隧道勘察的几个阶段 隧道勘察阶段的划分应与公路设计阶段相适应，一般分为（1）可行性研究勘

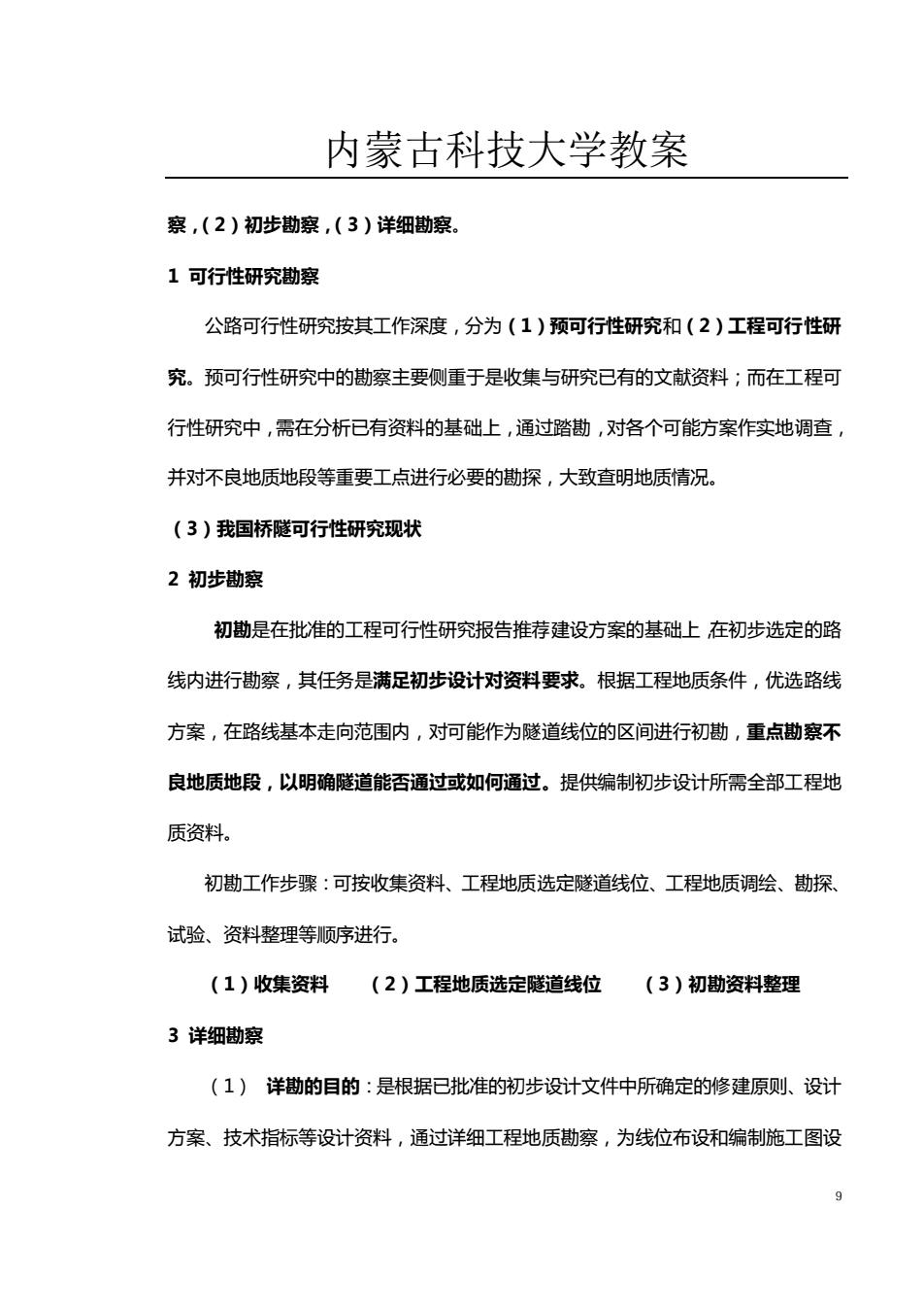

内蒙古科技大学教案 察，（2)初步勘察，(3)详细勘察。 1可行性研究勘察 公路可行性研究按其工作深度，分为(1)预可行性研究和(2)工程可行性研 究。预可行性研究中的勘察主要侧重于是收集与研究已有的文献资料；而在工程可 行性研究中，需在分析已有资料的基础上，通过踏勘，对各个可能方案作实地调查 并对不良地质地段等重要工点进行必要的勘探，大致查明地质情况。 （3)我国桥隧可行性研究现状 2初步勘察 初勘是在批准的工程可行性研究报告推荐建设方案的基础上在初步选定的路 线内进行勘察，其任务是满足初步设计对资料要求。根据工程地质条件，优选路线 方案，在路线基本走向范围内，对可能作为隧道线位的区间进行初勘，重点勘察不 良地质地段，以明确隧道能否通过或如何通过。提供编制初步设计所需全部工程地 质资料。 初勘工作步骤：可按收集资料、工程地质选定隧道线位、工程地质调绘、勘探 试验、资料整理等顺序进行。 （1)收集资料 （2)工程地质选定隧道线位 （3)初勘资料整理 3详细勘察 （1)详勘的目的：是根据已批准的初步设计文件中所确定的修建原则、设计 方案、技术指标等设计资料，通过详细工程地质勘察，为线位布设和编制施工图设 9
内蒙古科技大学教案 ９ 察，（2）初步勘察，（3）详细勘察。 1 可行性研究勘察 公路可行性研究按其工作深度，分为（1）预可行性研究和（2）工程可行性研 究。预可行性研究中的勘察主要侧重于是收集与研究已有的文献资料；而在工程可 行性研究中，需在分析已有资料的基础上，通过踏勘，对各个可能方案作实地调查， 并对不良地质地段等重要工点进行必要的勘探，大致查明地质情况。 （3）我国桥隧可行性研究现状 2 初步勘察 初勘是在批准的工程可行性研究报告推荐建设方案的基础上，在初步选定的路 线内进行勘察，其任务是满足初步设计对资料要求。根据工程地质条件，优选路线 方案，在路线基本走向范围内，对可能作为隧道线位的区间进行初勘，重点勘察不 良地质地段，以明确隧道能否通过或如何通过。提供编制初步设计所需全部工程地 质资料。 初勘工作步骤：可按收集资料、工程地质选定隧道线位、工程地质调绘、勘探、 试验、资料整理等顺序进行。 （1）收集资料 （2）工程地质选定隧道线位 （3）初勘资料整理 3 详细勘察 （1） 详勘的目的：是根据已批准的初步设计文件中所确定的修建原则、设计 方案、技术指标等设计资料，通过详细工程地质勘察，为线位布设和编制施工图设

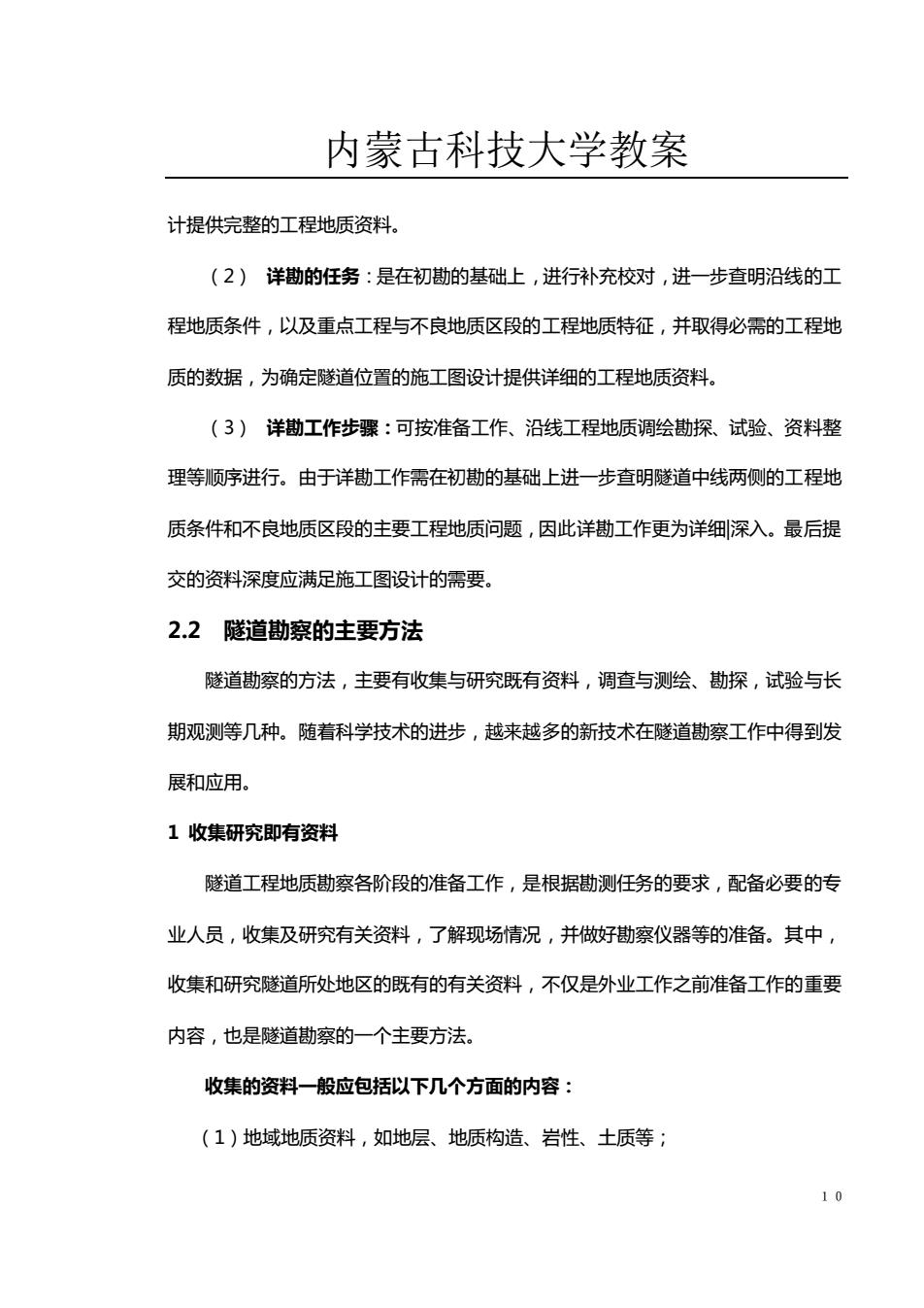

内蒙古科技大学教案 计提供完整的工程地质资料 （2)详勘的任务：是在初勘的基础上，进行补充校对，进一步查明沿线的工 程地质条件，以及重点工程与不良地质区段的工程地质特征，并取得必需的工程地 质的数据，为确定隧道位置的施工图设计提供详细的工程地质资料。 (3)详勘工作步骤：可按准备工作、沿线工程地质调绘勘探、试验、资料整 理等顺序进行。由于详勘工作需在初勘的基础上进一步查明隧道中线两侧的工程地 质条件和不良地质区段的主要工程地质问题，因此详勘工作更为详细深入。最后提 交的资料深度应满足施工图设计的需要。 2.2隧道勘察的主要方法 隧道勘察的方法，主要有收集与研究既有资料，调查与测绘、勘探，试验与长 期观测等几种。随着科学技术的进步，越来越多的新技术在隧道勘察工作中得到发 展和应用。 1收集研究即有资料 隧道工程地质勘察各阶段的准备工作，是根据勘测任务的要求，配备必要的专 业人员，收集及研究有关资料，了解现场情况，并做好勘察仪器等的准备。其中 收集和研究隧道所处地区的既有的有关资料，不仅是外业工作之前准备工作的重要 内容，也是隧道勘察的一个主要方法。 收集的资料一般应包括以下几个方面的内容： (1)地域地质资料，如地层、地质构造、岩性、土质等； 10
内蒙古科技大学教案 １０ 计提供完整的工程地质资料。 （2） 详勘的任务：是在初勘的基础上，进行补充校对，进一步查明沿线的工 程地质条件，以及重点工程与不良地质区段的工程地质特征，并取得必需的工程地 质的数据，为确定隧道位置的施工图设计提供详细的工程地质资料。 （3） 详勘工作步骤：可按准备工作、沿线工程地质调绘勘探、试验、资料整 理等顺序进行。由于详勘工作需在初勘的基础上进一步查明隧道中线两侧的工程地 质条件和不良地质区段的主要工程地质问题，因此详勘工作更为详细|深入。最后提 交的资料深度应满足施工图设计的需要。 2.2 隧道勘察的主要方法 隧道勘察的方法，主要有收集与研究既有资料，调查与测绘、勘探，试验与长 期观测等几种。随着科学技术的进步，越来越多的新技术在隧道勘察工作中得到发 展和应用。 1 收集研究即有资料 隧道工程地质勘察各阶段的准备工作，是根据勘测任务的要求，配备必要的专 业人员，收集及研究有关资料，了解现场情况，并做好勘察仪器等的准备。其中， 收集和研究隧道所处地区的既有的有关资料，不仅是外业工作之前准备工作的重要 内容，也是隧道勘察的一个主要方法。 收集的资料一般应包括以下几个方面的内容： （1）地域地质资料，如地层、地质构造、岩性、土质等；

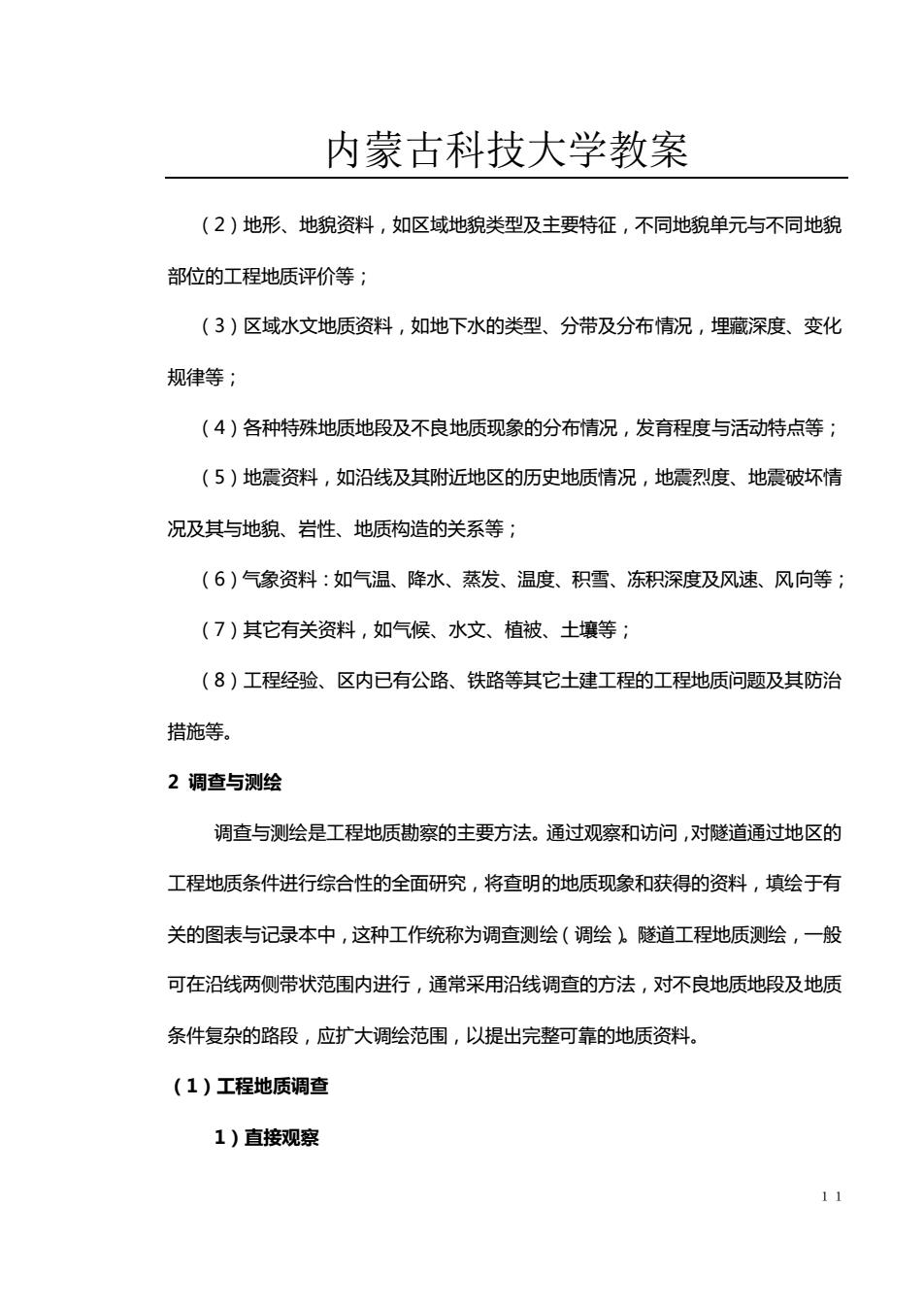

内蒙古科技大学教案 (2)地形、地貌资料，如区域地貌类型及主要特征，不同地貌单元与不同地貌 部位的工程地质评价等； (3)区域水文地质资料，如地下水的类型、分带及分布情况，埋藏深度、变化 规律等 (4)各种特殊地质地段及不良地质现象的分布情况，发育程度与活动特点等： (5)地震资料，如沿线及其附近地区的历史地质情况，地震烈度、地震破坏情 况及其与地貌、岩性、地质构造的关系等： (6)气象资料：如气温、降水、蒸发、温度、积雪、冻积深度及风速、风向等： (7)其它有关资料，如气候、水文、植被、土壤等； (8)工程经验、区内已有公路、铁路等其它土建工程的工程地质问题及其防治 措施等。 2调查与测绘 调查与测绘是工程地质勘察的主要方法。通过观察和访问，对隧道通过地区的 工程地质条件进行综合性的全面研究，将查明的地质现象和获得的资料，填绘于有 关的图表与记录本中，这种工作统称为调查测绘（调绘，隧道工程地质测绘，一般 可在沿线两侧带状范围内进行，通常采用沿线调查的方法，对不良地质地段及地质 条件复杂的路段，应扩大调绘范围，以提出完整可靠的地质资料。 （1)工程地质调查 1)直接观察 11
内蒙古科技大学教案 １１ （2）地形、地貌资料，如区域地貌类型及主要特征，不同地貌单元与不同地貌 部位的工程地质评价等； （3）区域水文地质资料，如地下水的类型、分带及分布情况，埋藏深度、变化 规律等； （4）各种特殊地质地段及不良地质现象的分布情况，发育程度与活动特点等； （5）地震资料，如沿线及其附近地区的历史地质情况，地震烈度、地震破坏情 况及其与地貌、岩性、地质构造的关系等； （6）气象资料：如气温、降水、蒸发、温度、积雪、冻积深度及风速、风向等； （7）其它有关资料，如气候、水文、植被、土壤等； （8）工程经验、区内已有公路、铁路等其它土建工程的工程地质问题及其防治 措施等。 2 调查与测绘 调查与测绘是工程地质勘察的主要方法。通过观察和访问，对隧道通过地区的 工程地质条件进行综合性的全面研究，将查明的地质现象和获得的资料，填绘于有 关的图表与记录本中，这种工作统称为调查测绘（调绘）。隧道工程地质测绘，一般 可在沿线两侧带状范围内进行，通常采用沿线调查的方法，对不良地质地段及地质 条件复杂的路段，应扩大调绘范围，以提出完整可靠的地质资料。 （1）工程地质调查 1）直接观察
