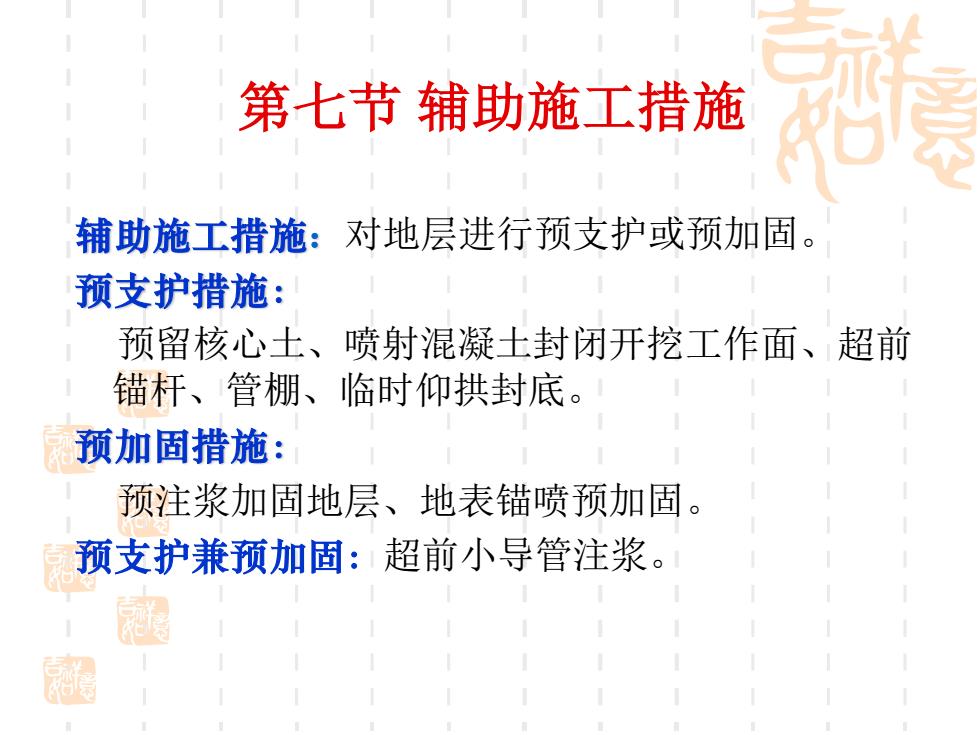

第七节辅助施工措施 辅助施工措施：对地层进行预支护或预加固。 预支护措施： 预留核心土、喷射混凝土封闭开挖工作面、超前 锚杆、管棚、临时仰拱封底。 预加固措施： 预注浆加固地层、地表锚喷预加固。 预支护兼预加固：超前小导管注浆。 型 超
第七节 辅助施工措施 辅助施工措施：对地层进行预支护或预加固。 预支护措施： 预留核心土、喷射混凝土封闭开挖工作面、超前 锚杆、管棚、临时仰拱封底。 预加固措施： 预注浆加固地层、地表锚喷预加固。 预支护兼预加固：超前小导管注浆

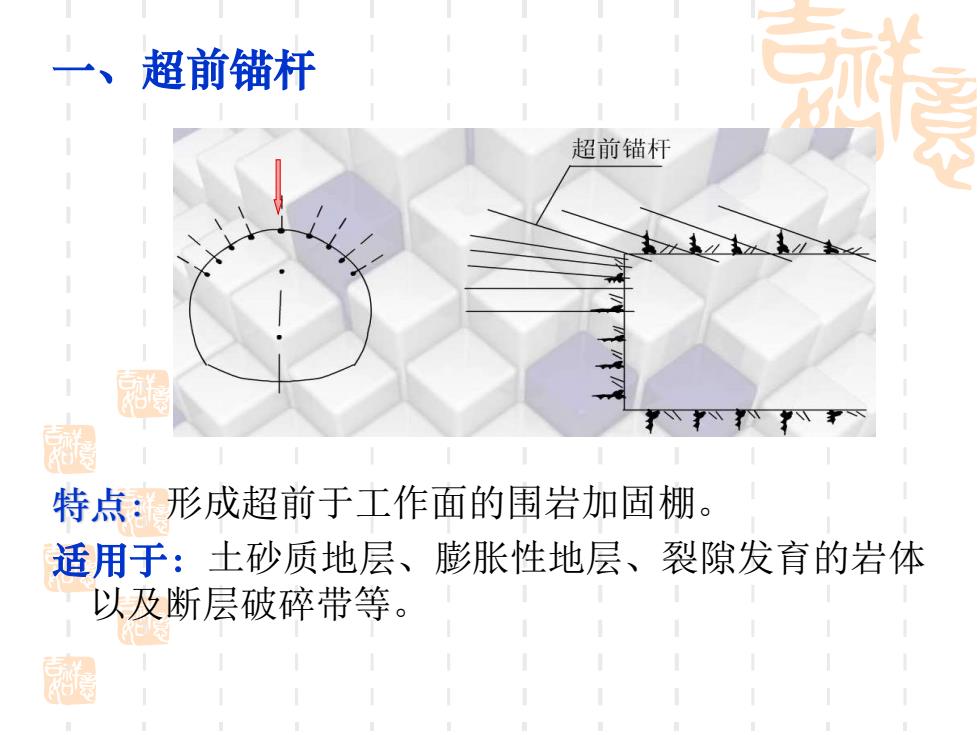

一、 超前锚杆 超前锚杆 园 阔 特点：形成超前于工作面的围岩加固棚。 适用于：土砂质地层、膨胀性地层、裂隙发育的岩体 以及断层破碎带等。 圈
一、超前锚杆 特点：形成超前于工作面的围岩加固棚。 适用于：土砂质地层、膨胀性地层、裂隙发育的岩体 以及断层破碎带等

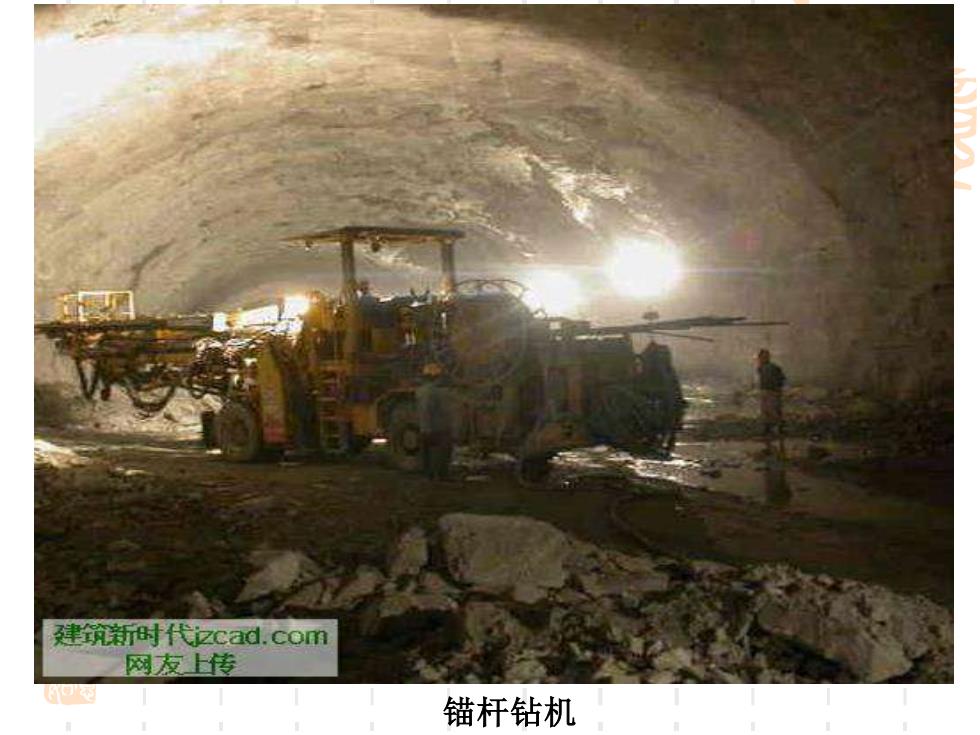

建筑新时代2cad.com 网友上传 锚杆钻机
锚杆钻机

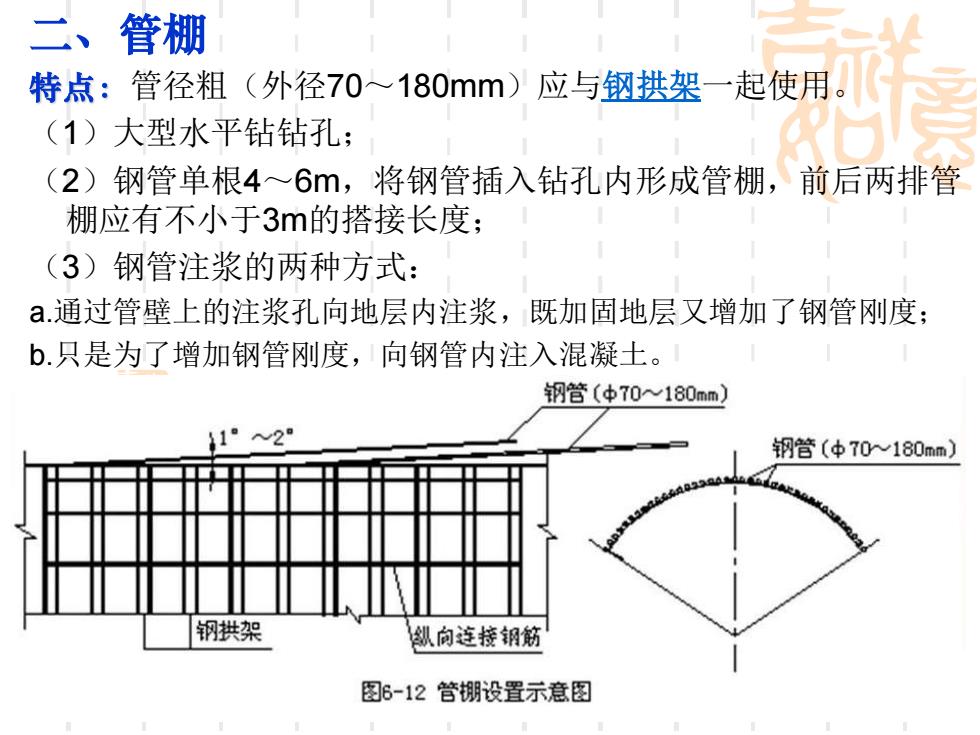

二、管棚 特点：管径粗（外径70~180mm)应与钢拱架一起使用 (1)大型水平钻钻孔； (2)钢管单根4~6m,将钢管插入钻孔内形成管棚，前后两排管 棚应有不小于3m的搭接长度； (3)钢管注浆的两种方式： a.通过管壁上的注浆孔向地层内注浆，既加固地层又增加了钢管刚度； b.只是为了增加钢管刚度，向钢管内注入混凝土。 钢管（中70~180mm） 1°2 钢管（中70~180mm) 钢拱架 纵向连接钢筋 图6-12管棚设置示意图
二、管棚 特点：管径粗（外径70～180mm）应与钢拱架一起使用。 （1）大型水平钻钻孔； （2）钢管单根4～6m，将钢管插入钻孔内形成管棚，前后两排管 棚应有不小于3m的搭接长度； （3）钢管注浆的两种方式： a.通过管壁上的注浆孔向地层内注浆，既加固地层又增加了钢管刚度； b.只是为了增加钢管刚度，向钢管内注入混凝土

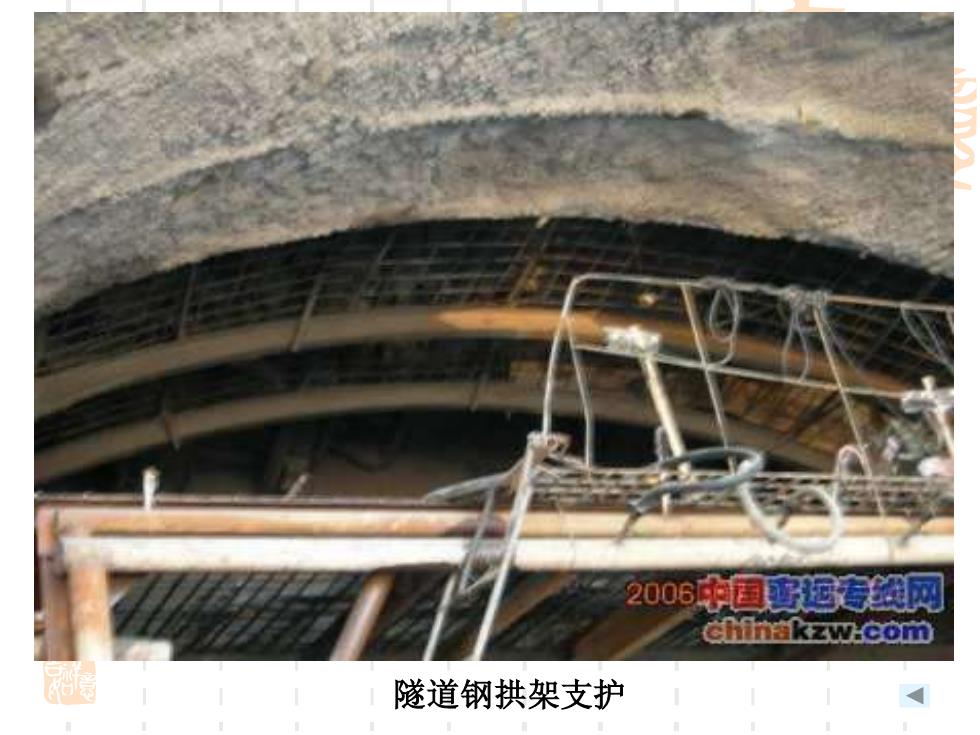

2006中国运海纸网 心ih8kzw.Com 隧道钢拱架支护
隧道钢拱架支护
