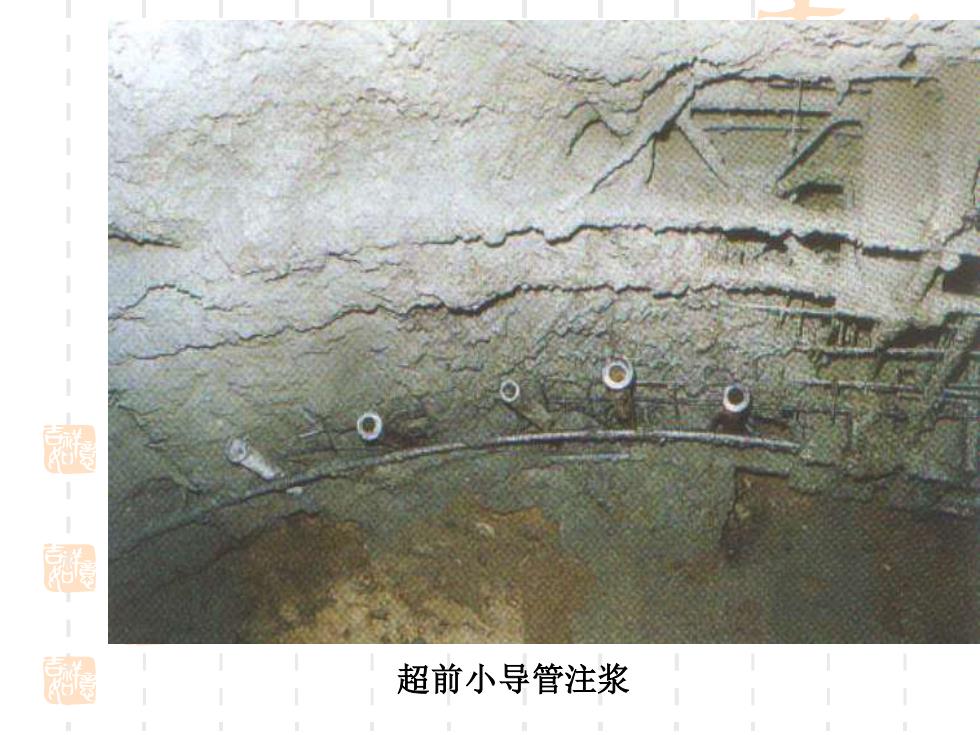

超前小导管注浆
超前小导管注浆

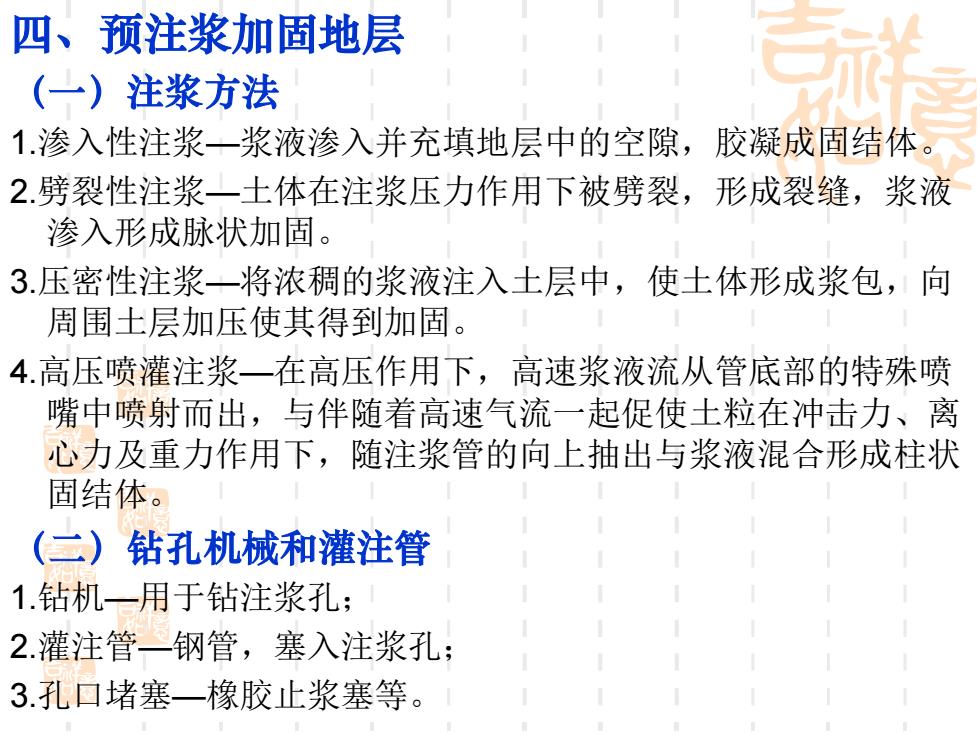

四、预注浆加固地层 (一)注浆方法 1.渗入性注浆一浆液渗入并充填地层中的空隙，胶凝成固结体。 2.劈裂性注浆一土体在注浆压力作用下被劈裂， 形成裂缝，浆液 渗入形成脉状加固。 3.压密性注浆一将浓稠的浆液注入土层中，使土体形成浆包，向 周围土层加压使其得到加固。 4.高压喷灌注浆一在高压作用下，高速浆液流从管底部的特殊喷 嘴中喷射而出，与伴随着高速气流一起促使土粒在冲击力、离 心力及重力作用下，随注浆管的向上抽出与浆液混合形成柱状 固结体。 (二)钻孔机械和灌注管 1.钻机一用于钻注浆孔； 2.灌注管钢管，塞入注浆孔： 3.孔口堵塞一橡胶止浆塞等
四、预注浆加固地层 （一）注浆方法 1.渗入性注浆—浆液渗入并充填地层中的空隙，胶凝成固结体。 2.劈裂性注浆—土体在注浆压力作用下被劈裂，形成裂缝，浆液 渗入形成脉状加固。 3.压密性注浆—将浓稠的浆液注入土层中，使土体形成浆包，向 周围土层加压使其得到加固。 4.高压喷灌注浆—在高压作用下，高速浆液流从管底部的特殊喷 嘴中喷射而出，与伴随着高速气流一起促使土粒在冲击力、离 心力及重力作用下，随注浆管的向上抽出与浆液混合形成柱状 固结体。 （二）钻孔机械和灌注管 1.钻机—用于钻注浆孔； 2.灌注管—钢管，塞入注浆孔； 3.孔口堵塞—橡胶止浆塞等

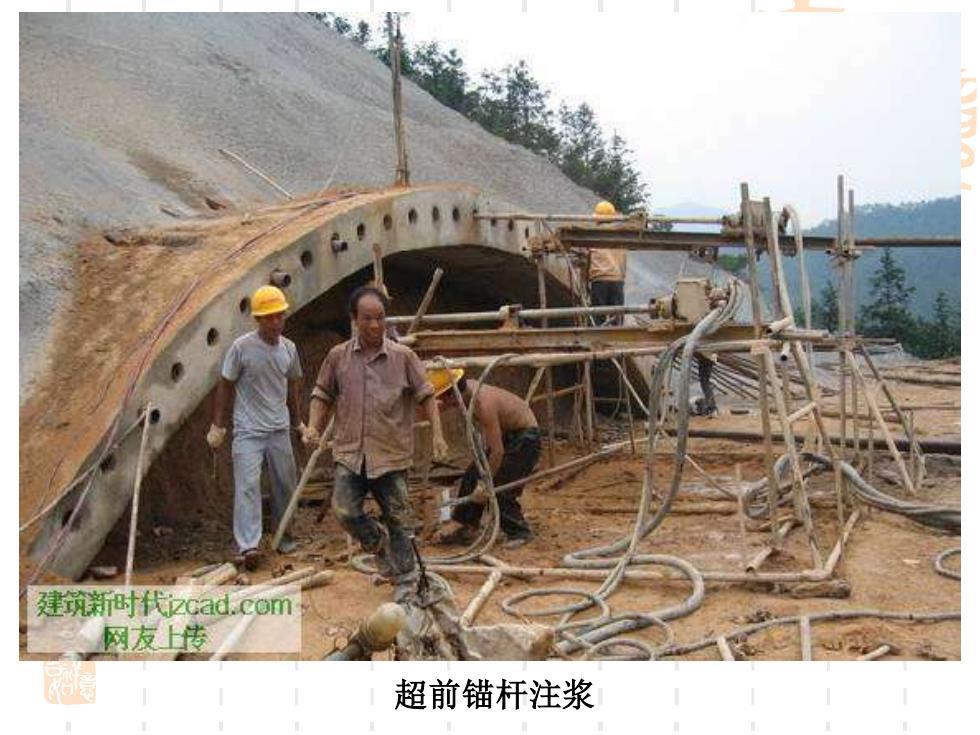

建筑新时代2cad.com 网友上传 超前锚杆注浆
超前锚杆注浆

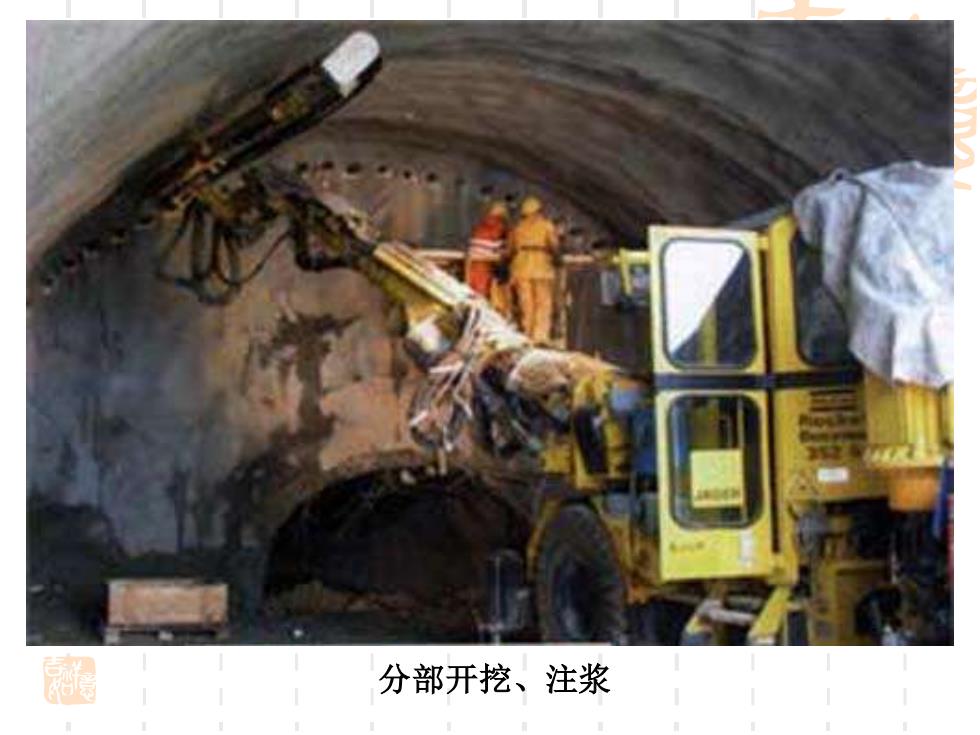

超 分部开挖、注浆
分部开挖、注浆

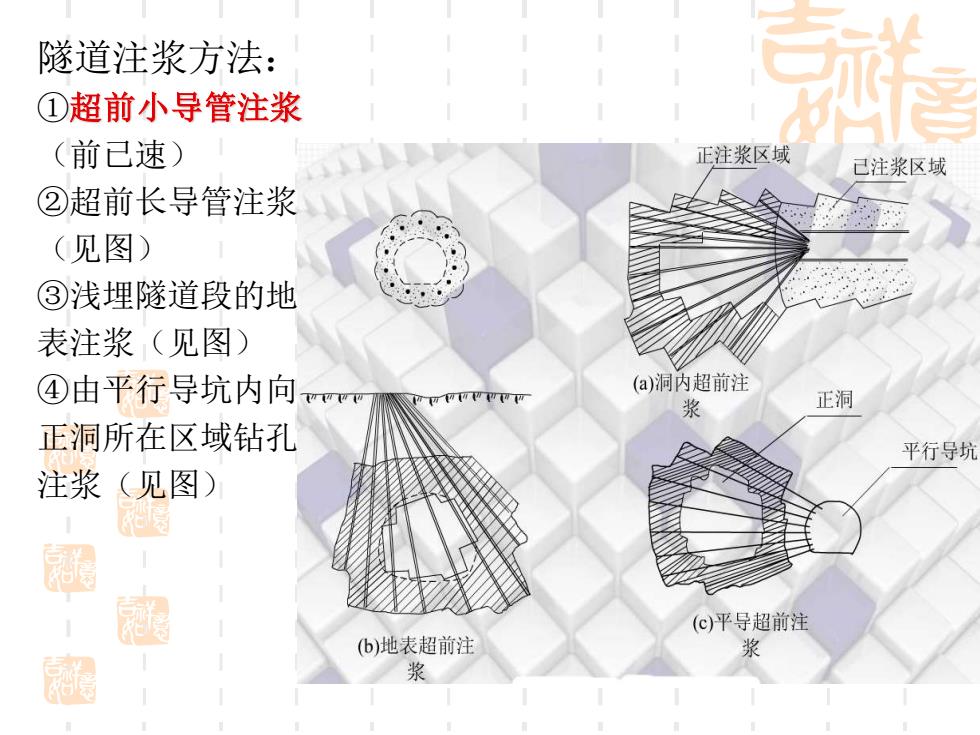

隧道注浆方法： ①超前小导管注浆 (前已速) 正注浆区域 已注浆区域 ②超前长导管注浆 (见图) ③浅埋隧道段的地 表注浆（见图） ④由平行导坑内向 (a)洞内超前注 浆 正洞 正洞所在区域钻孔 平行导坑 注浆（见图） 周 雨 (C)平导超前注 b)地表超前注 浆 阔 浆
隧道注浆方法： ①超前小导管注浆 （前已速） ②超前长导管注浆 （见图） ③浅埋隧道段的地 表注浆（见图） ④由平行导坑内向 正洞所在区域钻孔 注浆（见图）
