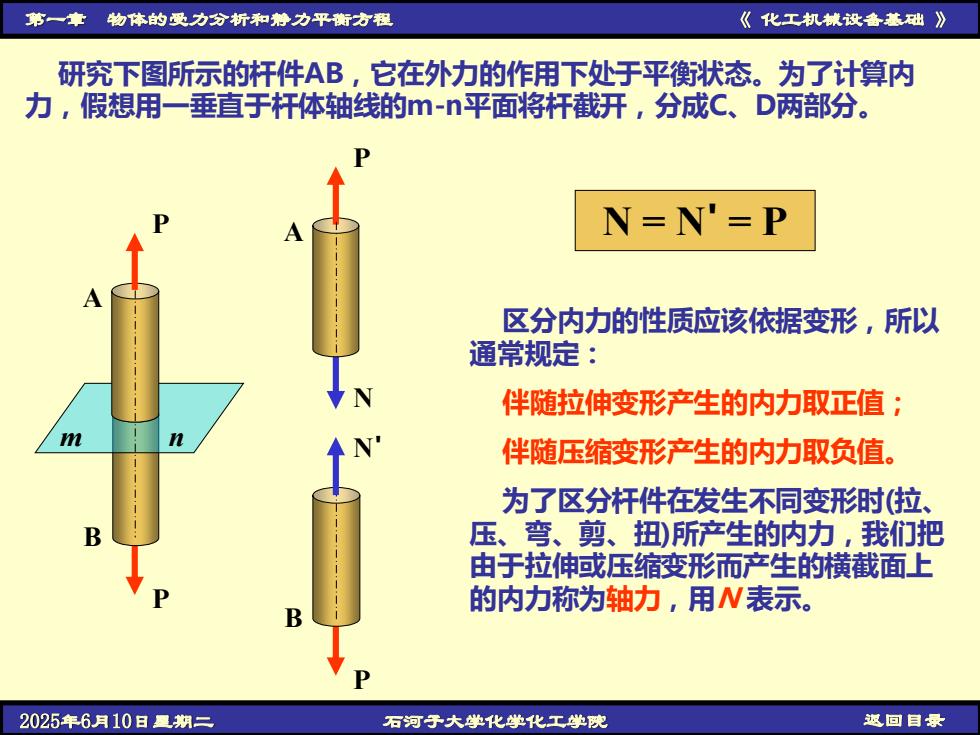

第一章物体的受力分析和静力平衡方程《化工机械设备基础》研究下图所示的杆件AB，它在外力的作用下处于平衡状态。为了计算内力，假想用一垂直于杆体轴线的m-n平面将杆截开，分成C、D两部分。N=N'-P4区分内力的性质应该依据变形，所以通常规定：N伴随拉伸变形产生的内力取正值；mnN伴随压缩变形产生的内力取负值为了区分杆件在发生不同变形时（拉压、弯、剪、扭)所产生的内力，我们把B由于拉伸或压缩变形而产生的横截面上P的内力称为轴力，用N表示。BP2025年6月10日夏期二石河子大学化学化工学院送回目景
第一章 物体的受力分析和静力平衡方程 《 化工机械设备基础 》 2025年6月10日星期二 石河子大学化学化工学院 返回目录 研究下图所示的杆件AB，它在外力的作用下处于平衡状态。为了计算内 力，假想用一垂直于杆体轴线的m-n平面将杆截开，分成C、D两部分。 N = N' = P 区分内力的性质应该依据变形，所以 通常规定： 伴随拉伸变形产生的内力取正值； 伴随压缩变形产生的内力取负值。 为了区分杆件在发生不同变形时(拉、 压、弯、剪、扭)所产生的内力，我们把 由于拉伸或压缩变形而产生的横截面上 的内力称为轴力，用N 表示。 P P m n A B P A P B N N

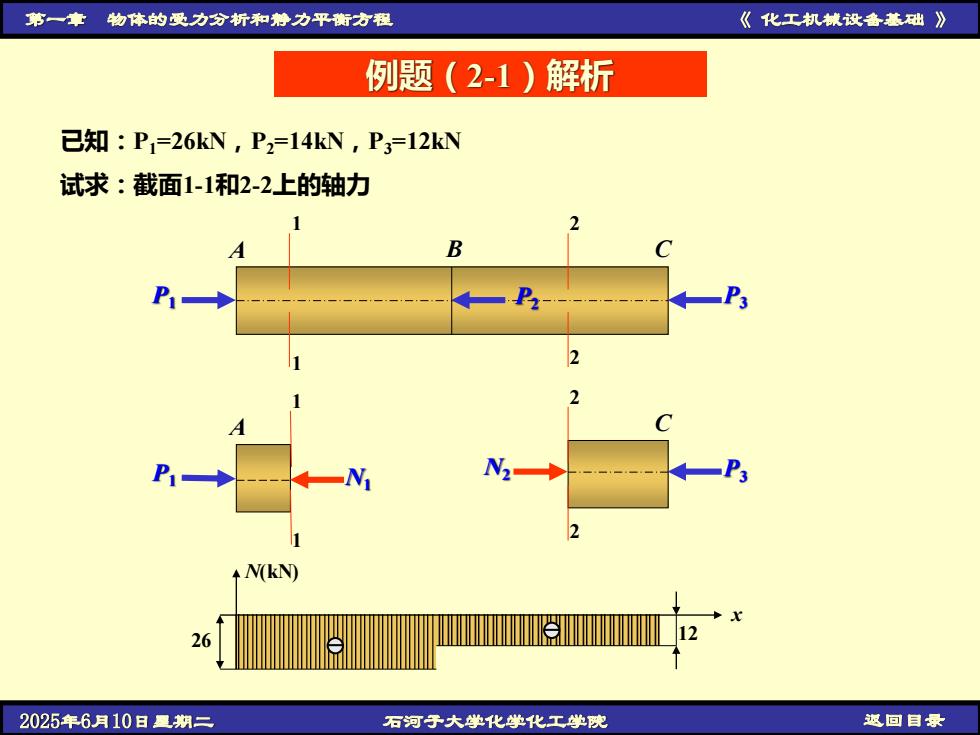

物体的受力分析和静力平衡方程《化工机械设备基础》第一章例题（2-1）解析已知:P=26kN,P2-14kN,P3=12kN试求：截面1-1和2-2上的轴力BPPP212N2P3PN+N(kN)262025年6月10日夏期二返回目景石河子大学化学化工学院
第一章 物体的受力分析和静力平衡方程 《 化工机械设备基础 》 2025年6月10日星期二 石河子大学化学化工学院 返回目录 已知：P1=26kN，P2=14kN，P3=12kN 试求：截面1-1和2-2上的轴力 例题（2-1）解析 P1 P2 P3 A B C 1 1 2 2 P1 A 1 1 N1 P3 C 2 2 N2 N(kN) 26 12 x

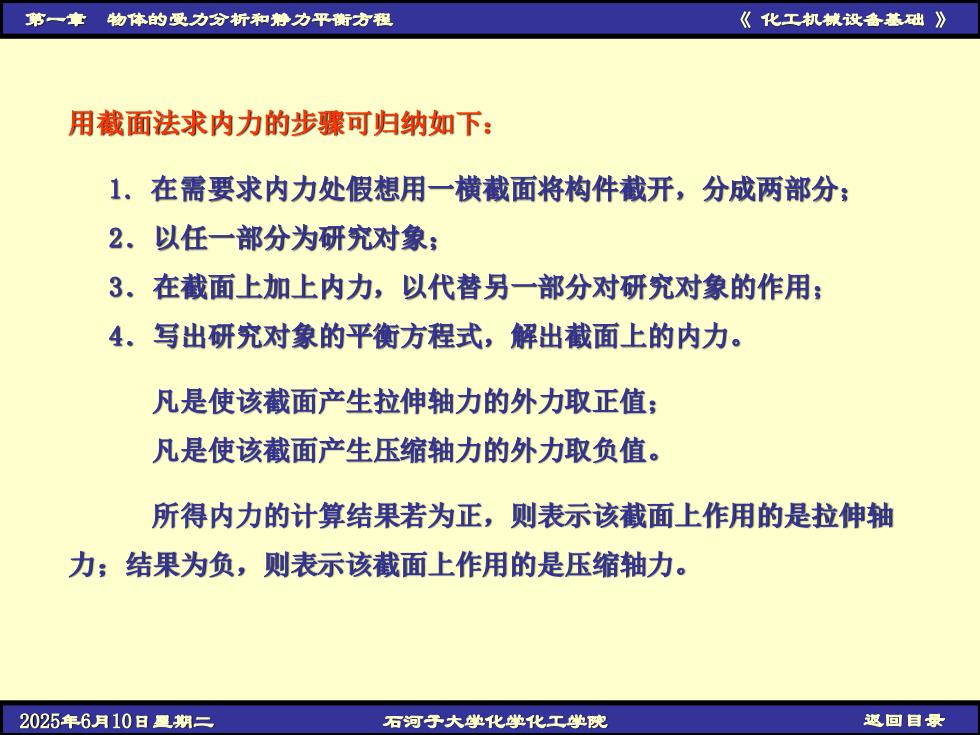

《化工机械设备基础》第一章物体的受力分析和静力平衡方程用截面法求内力的步骤可归纳如下：1.在需要求内力处假想用一横截面将构件截开，分成两部分：2。以任一部分为研究对象；3。在截面上加上内力，以代替另一部分对研究对象的作用；4写出研究对象的平衡方程式，解出截面上的内力。凡是使该截面产生拉伸轴力的外力取正值：凡是使该截面产生压缩轴力的外力取负值。所得内力的计算结果若为正，则表示该截面上作用的是拉伸轴力：结果为负，则表示该截面上作用的是压缩轴力。回目景2025年6月10日夏期二石河子大学化学化工学院
第一章 物体的受力分析和静力平衡方程 《 化工机械设备基础 》 2025年6月10日星期二 石河子大学化学化工学院 返回目录 用截面法求内力的步骤可归纳如下： 1. 在需要求内力处假想用一横截面将构件截开，分成两部分； 2．以任一部分为研究对象； 3．在截面上加上内力，以代替另一部分对研究对象的作用； 4．写出研究对象的平衡方程式，解出截面上的内力。 凡是使该截面产生拉伸轴力的外力取正值； 凡是使该截面产生压缩轴力的外力取负值。 所得内力的计算结果若为正，则表示该截面上作用的是拉伸轴 力；结果为负，则表示该截面上作用的是压缩轴力
