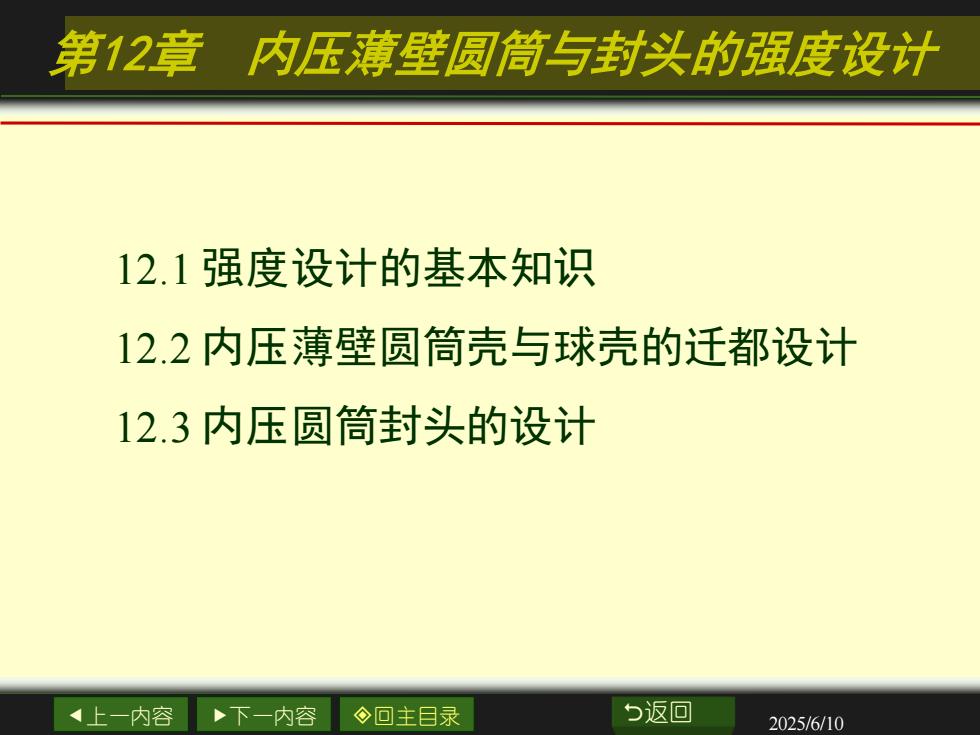

第12章内压薄壁圆筒与封头的强度设计12.1强度设计的基本知识12.2内压薄壁圆简壳与球壳的迁都设计12.3内压圆简封头的设计5返回一上一内容一下一内容今回主目录2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 第12章 内压薄壁圆筒与封头的强度设计 12.1 强度设计的基本知识 12.2 内压薄壁圆筒壳与球壳的迁都设计 12.3 内压圆筒封头的设计
第四章内压薄壁圆筒与封头的强度设计本章重点：内压薄壁圆简的厚度计算本章难点：厚度的概念和设计参数的确定计划学时：6学时5返回上一内容下一内容今回主目录2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 第四章 内压薄壁圆筒与封头的强度设计 本章重点：内压薄壁圆筒的厚度计算 本章难点：厚度的概念和设计参数的确定 计划学时：6学时

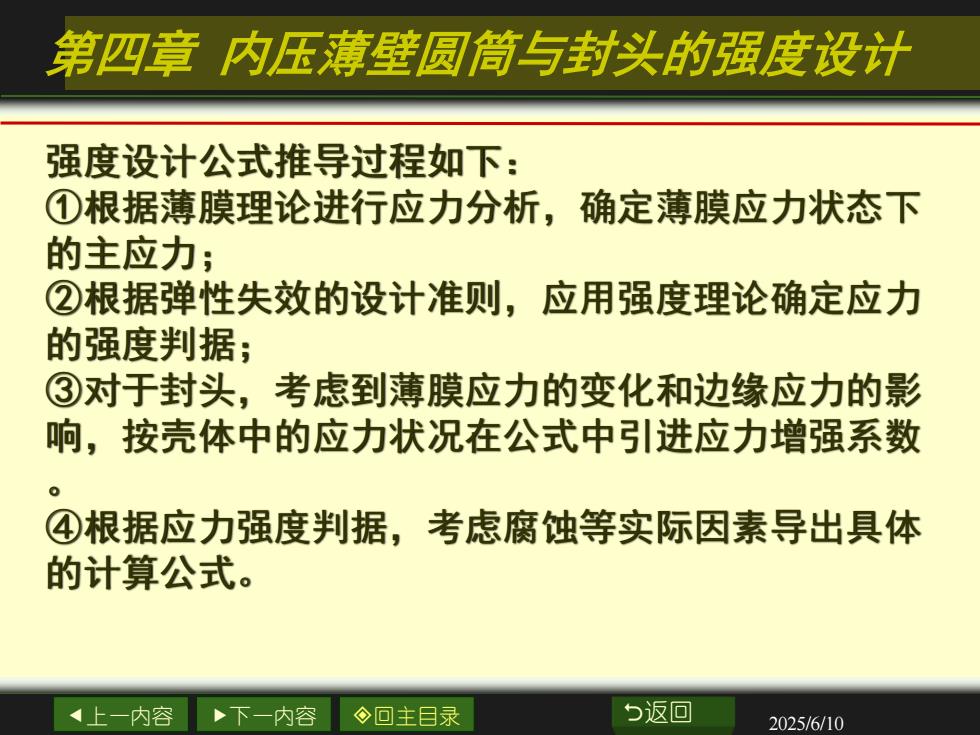

第四章内压薄壁圆筒与封头的强度设计强度设计公式推导过程如下：①根据薄膜理论进行应力分析，确定薄膜应力状态下的主应力；②根据弹性失效的设计准则，应用强度理论确定应力的强度判据；③对于封头，考虑到薄膜应力的变化和边缘应力的影响，按壳体中的应力状况在公式中引进应力增强系数④根据应力强度判据，考虑腐蚀等实际因素导出具体的计算公式。5返回回主目录一上一内容下一内容2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 第四章 内压薄壁圆筒与封头的强度设计 强度设计公式推导过程如下： ①根据薄膜理论进行应力分析，确定薄膜应力状态下 的主应力； ②根据弹性失效的设计准则，应用强度理论确定应力 的强度判据； ③对于封头，考虑到薄膜应力的变化和边缘应力的影 响，按壳体中的应力状况在公式中引进应力增强系数 。 ④根据应力强度判据，考虑腐蚀等实际因素导出具体 的计算公式

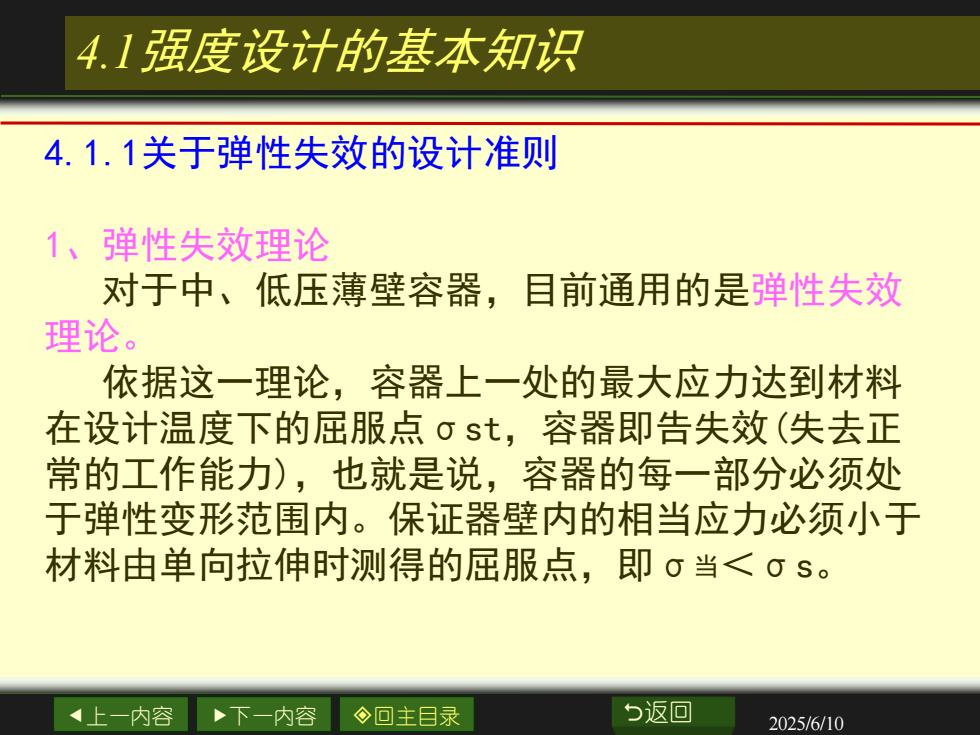

4.1强度设计的基本知识4.1.1关于弹性失效的设计准则1、弹性失效理论对于中、低压薄壁容器，目前通用的是弹性失效理论。依据这一理论，容器上一处的最大应力达到材料在设计温度下的屈服点st，容器即告失效（失去正常的工作能力），也就是说，容器的每一部分必须处于弹性变形范围内。保证器壁内的相当应力必须小于材料由单向拉伸时测得的屈服点，即α当<s。5返回上一内容下一内容回主目录2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 4.1强度设计的基本知识 4.1.1关于弹性失效的设计准则 1、弹性失效理论 对于中、低压薄壁容器，目前通用的是弹性失效 理论。 依据这一理论，容器上一处的最大应力达到材料 在设计温度下的屈服点σst，容器即告失效(失去正 常的工作能力)，也就是说，容器的每一部分必须处 于弹性变形范围内。保证器壁内的相当应力必须小于 材料由单向拉伸时测得的屈服点，即σ当＜σs

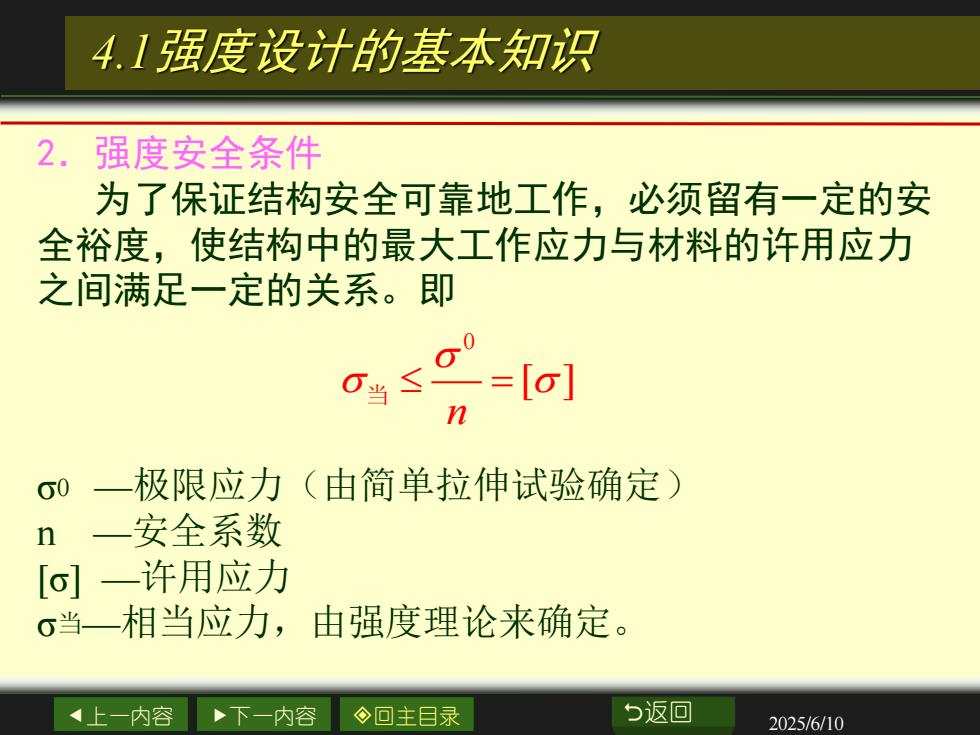

4.1强度设计的基本知识2.强度安全条件为了保证结构安全可靠地工作，必须留有一定的安全裕度，使结构中的最大工作应力与材料的许用应力之间满足一定的关系。即福一=[α]<Q当nG0一极限应力（由简单拉伸试验确定）n一安全系数[] 一许用应力o当一相当应力，由强度理论来确定。5返回←上一内容下一内容今回主目录2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 4.1强度设计的基本知识 0 [ ] n 当 = 2．强度安全条件 为了保证结构安全可靠地工作，必须留有一定的安 全裕度，使结构中的最大工作应力与材料的许用应力 之间满足一定的关系。即 σ0 —极限应力（由简单拉伸试验确定） n —安全系数 [σ] —许用应力 σ当—相当应力，由强度理论来确定
