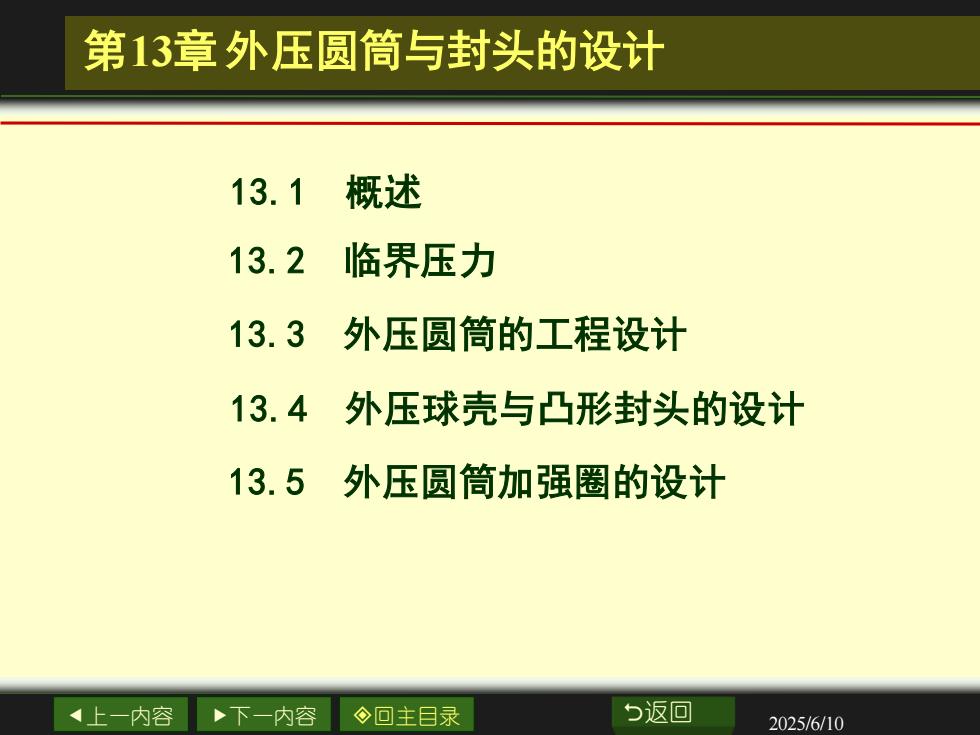

第13章外压圆筒与封头的设计概述13.113.2临界压力13.3外压圆筒的工程设计13.4外压球壳与凸形封头的设计13.5外压圆简加强圈的设计5返回上一内容下一内容回主日录2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 第13章 外压圆筒与封头的设计 13.1 概述 13.2 临界压力 13.3 外压圆筒的工程设计 13.5 外压圆筒加强圈的设计 13.4 外压球壳与凸形封头的设计

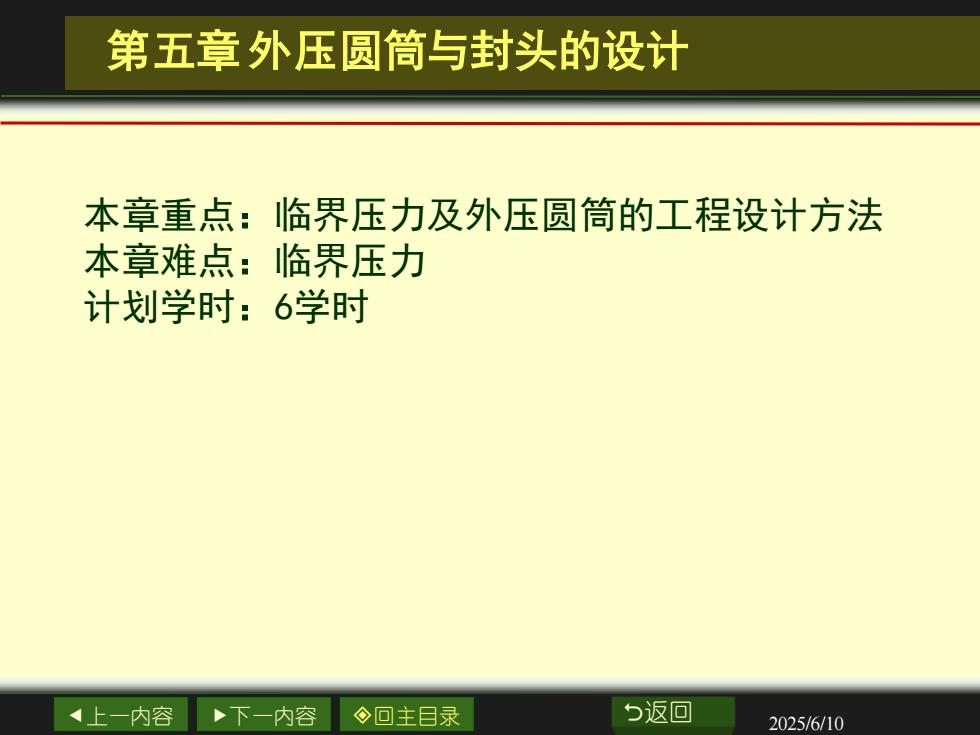

第五章外压圆筒与封头的设计本章重点：临界压力及外压圆简的工程设计方法本章难点：临界压力计划学时：6学时5返回回主目录一上一内容下一内容2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 第五章 外压圆筒与封头的设计 本章重点：临界压力及外压圆筒的工程设计方法 本章难点：临界压力 计划学时：6学时

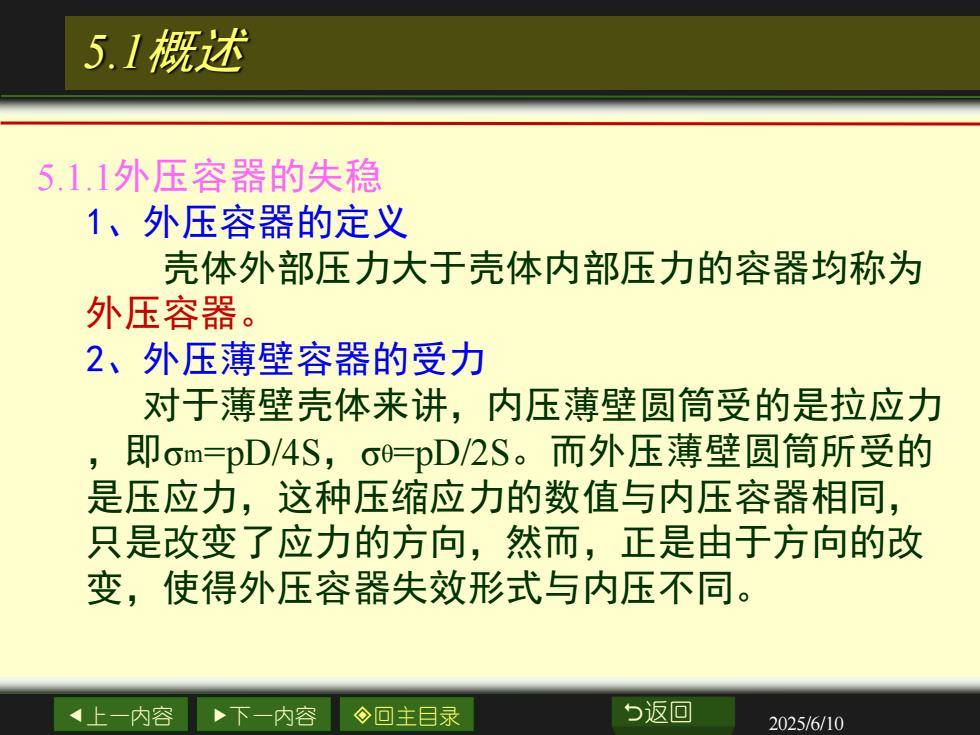

5.1概述5.1.1外压容器的失稳1、外压容器的定义壳体外部压力大于壳体内部压力的容器均称为外压容器2、外压薄壁容器的受力对于薄壁壳体来讲，内压薄壁圆筒受的是拉应力即m=pD/4S，o0=pD/2S。而外压薄壁圆简所受的是压应力，这种压缩应力的数值与内压容器相同只是改变了应力的方向，然而，正是由于方向的改变，使得外压容器失效形式与内压不同。5返回上一内容下一内容口主目录2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 5.1概述 5.1.1外压容器的失稳 1、外压容器的定义 壳体外部压力大于壳体内部压力的容器均称为 外压容器。 2、外压薄壁容器的受力 对于薄壁壳体来讲，内压薄壁圆筒受的是拉应力 ，即σm=pD/4S，σθ=pD/2S。而外压薄壁圆筒所受的 是压应力，这种压缩应力的数值与内压容器相同， 只是改变了应力的方向，然而，正是由于方向的改 变，使得外压容器失效形式与内压不同
5.1概述外压容器很少因为强度不足发生破坏，常常是因为刚度不足而发生失稳。下面我们来看看失稳的定义03、失稳及其实质失稳：承受外压载荷的壳体，当外压载荷增大到某一数值时，壳体会突然失去原来的形状，被压扁或出现波纹，载荷卸除后，壳体不能恢复原状，这种现象称为外压壳体的失稳（Instability）5.1.2容器失稳型式的分类1、按受力方向分为侧向失稳与轴向失稳5返回今回主目录上一内容下一内容2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 5.1概述 外压容器很少因为强度不足发生破坏，常常是因为 刚度不足而发生失稳。下面我们来看看失稳的定义 。 3、失稳及其实质 失稳：承受外压载荷的壳体，当外压载荷增大到 某一数值时，壳体会突然失去原来的形状，被压扁或 出现波纹，载荷卸除后，壳体不能恢复原状，这种现 象称为外压壳体的失稳（Instability）。 5.1.2容器失稳型式的分类 1、按受力方向分为侧向失稳与轴向失稳

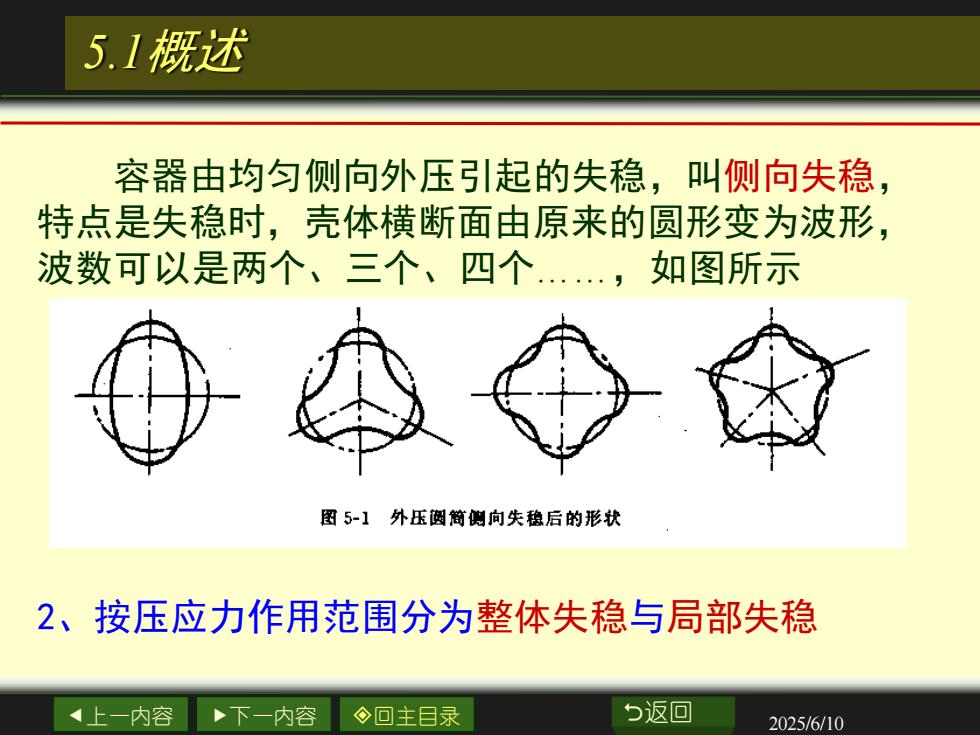

5.1概述容器由均匀侧向外压引起的失稳，叫侧向失稳特点是失稳时，壳体横断面由原来的圆形变为波形，波数可以是两个、三个、四个.，如图所示图5-1、外压阅简侧向失稳后的形状2、按压应力作用范围分为整体失稳与局部失稳5返回上一内容下一内容回主目录2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 5.1概述 容器由均匀侧向外压引起的失稳，叫侧向失稳， 特点是失稳时，壳体横断面由原来的圆形变为波形， 波数可以是两个、三个、四个.，如图所示 2、按压应力作用范围分为整体失稳与局部失稳
