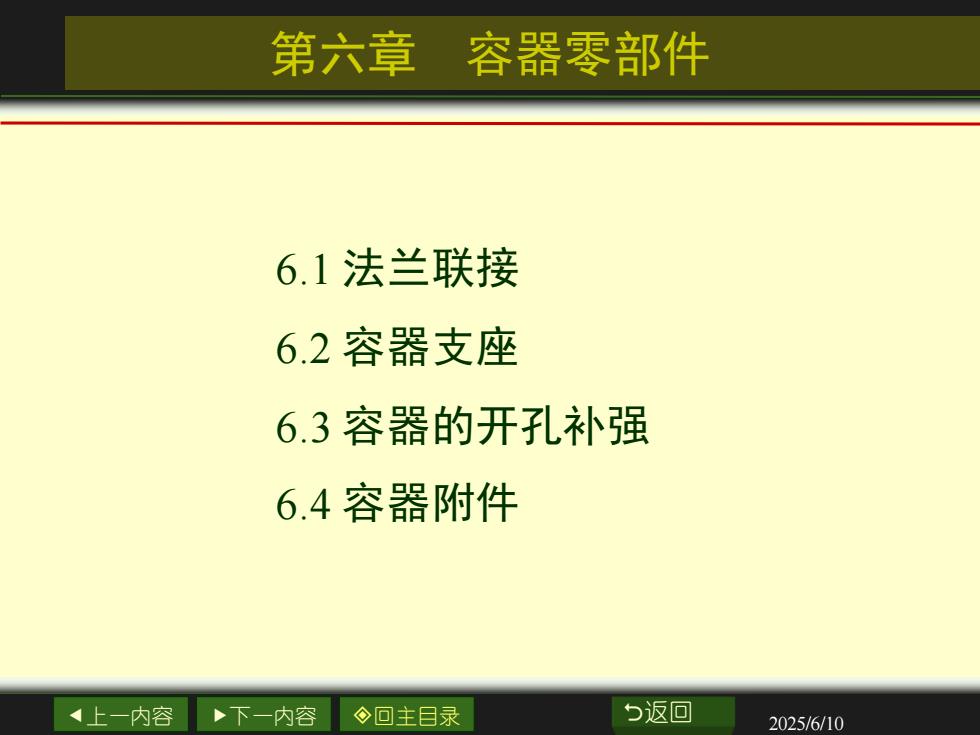

第六章容器零部件6.1法兰联接6.2容器支座6.3容器的开孔补强6.4容器附件5返回回主目录上一内容下一内容2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 第六章 容器零部件 6.1 法兰联接 6.2 容器支座 6.3 容器的开孔补强 6.4 容器附件

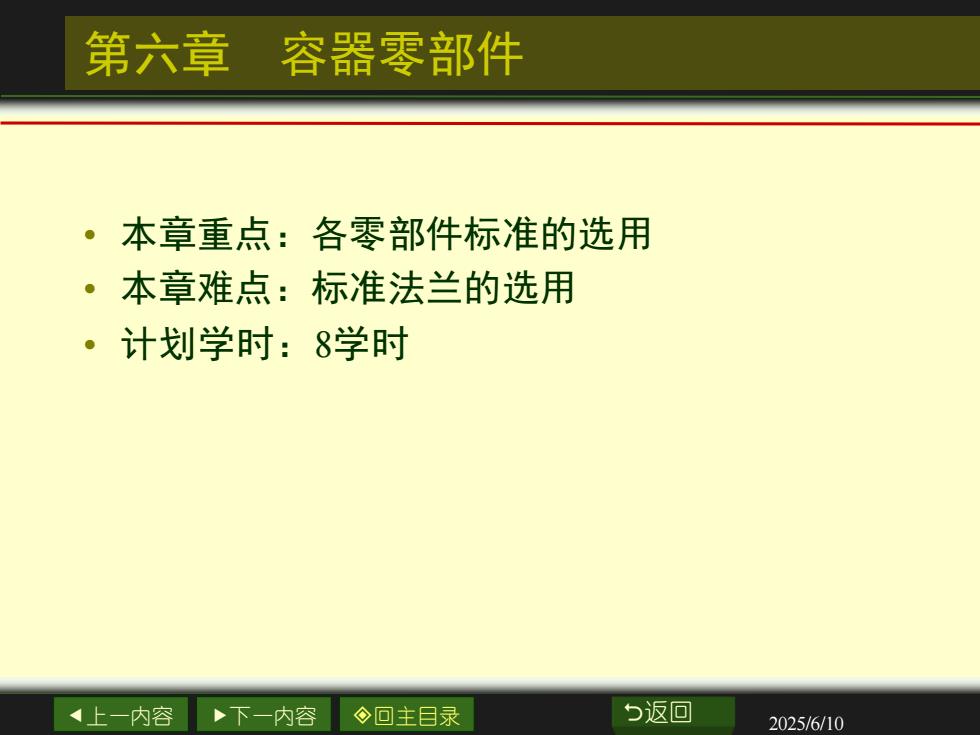

第六章容器零部件本章重点：各零部件标准的选用·本章难点：标准法兰的选用·计划学时：8学时5返回上一内容下一内容回主日录2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 第六章 容器零部件 • 本章重点：各零部件标准的选用 • 本章难点：标准法兰的选用 • 计划学时：8学时

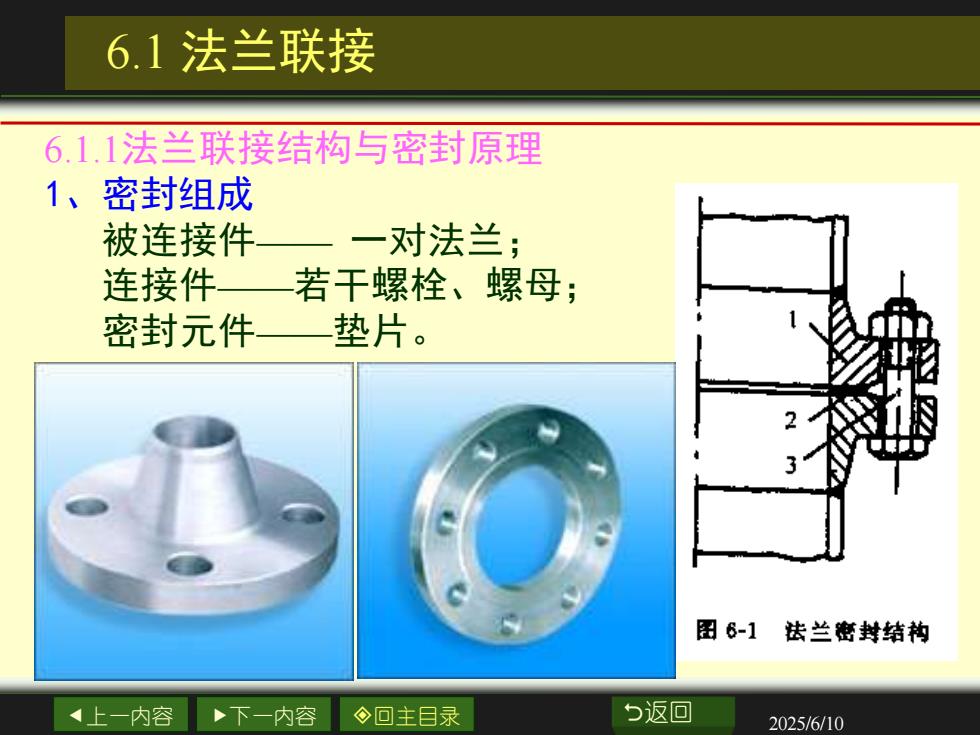

6.1法兰联接6.1.1法兰联接结构与密封原理1、密封组成被连接件一对法兰；连接件若干螺栓、螺母；密封元件垫片。图6-1法兰密封结构5返回今回主目录上一内容下一内容2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 6.1 法兰联接 6.1.1法兰联接结构与密封原理 1、密封组成 被连接件—— 一对法兰； 连接件——若干螺栓、螺母； 密封元件——垫片

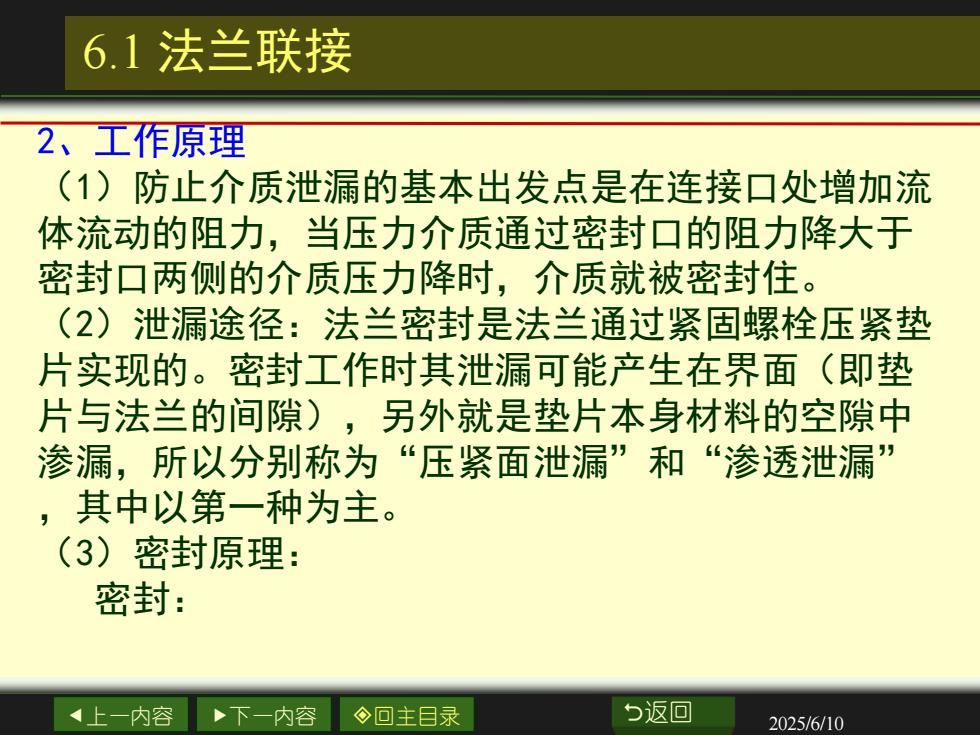

6.1法兰联接2、工作原理（1）防止介质泄漏的基本出发点是在连接口处增加流体流动的阻力，当压力介质通过密封口的阻力降大于密封口两侧的介质压力降时，介质就被密封住（2）泄漏途径：法兰密封是法兰通过紧固螺栓压紧垫片实现的。密封工作时其泄漏可能产生在界面（即垫片与法兰的间隙），另外就是垫片本身材料的空隙中渗漏，所以分别称为“压紧面泄漏”和“渗透泄漏，其中以第一种为主。（3）密封原理：密封：5返回上一内容下一内容口主目录2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 6.1 法兰联接 2、工作原理 （1）防止介质泄漏的基本出发点是在连接口处增加流 体流动的阻力，当压力介质通过密封口的阻力降大于 密封口两侧的介质压力降时，介质就被密封住。 （2）泄漏途径：法兰密封是法兰通过紧固螺栓压紧垫 片实现的。密封工作时其泄漏可能产生在界面（即垫 片与法兰的间隙），另外就是垫片本身材料的空隙中 渗漏，所以分别称为“压紧面泄漏”和“渗透泄漏” ，其中以第一种为主。 （3）密封原理： 密封：

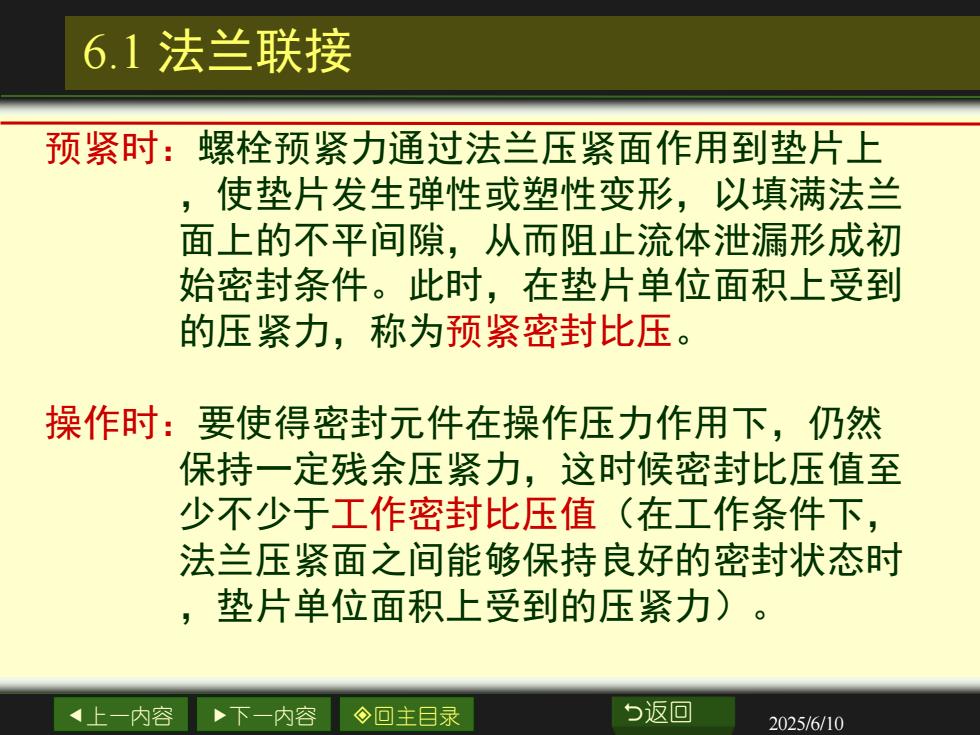

6.1法兰联接预紧时：虫螺栓预紧力通过法兰压紧面作用到垫片上使垫片发生弹性或塑性变形，以填满法兰面上的不平间隙，从而阻止流体泄漏形成初始密封条件。此时，在垫片单位面积上受到的压紧力，称为预紧密封比压操作时：要使得密封元件在操作压力作用下，仍然保持一定残余压紧力，这时候密封比压值至少不少于工作密封比压值（在工作条件下，法兰压紧面之间能够保持良好的密封状态时垫片单位面积上受到的压紧力）5返回今回主目录上一内容下一内容2025/6/10
上一内容 下一内容 回主目录 返回 2025/6/10 6.1 法兰联接 预紧时：螺栓预紧力通过法兰压紧面作用到垫片上 ，使垫片发生弹性或塑性变形，以填满法兰 面上的不平间隙，从而阻止流体泄漏形成初 始密封条件。此时，在垫片单位面积上受到 的压紧力，称为预紧密封比压。 操作时：要使得密封元件在操作压力作用下，仍然 保持一定残余压紧力，这时候密封比压值至 少不少于工作密封比压值（在工作条件下， 法兰压紧面之间能够保持良好的密封状态时 ，垫片单位面积上受到的压紧力）
