第一章络筒 b.锭轴传动： V2/n衡=c,即h=c(轴向等螺距卷绕)，m'=C V1=rn信d简， V2n筒h, tga=v2/v1=h/rd简 随着d筒增加，a减小。若d信过大，则外层纱圈a 过小，筒子两端易产生脱圈，所以，一般对筒子直径 有所控制，通常规定筒子直径不大于筒管直径的三倍。 > 精密卷绕：采用锭轴传动的方式形成的筒子称精密筒子。筒子每层纱圈 数恒定不变，纱线位置精确，排列整齐。 >数字式卷绕：属有级精密卷绕。采用锭轴传动卷绕机构，但n/V2的 值作有级变化
第一章 络筒 ➢ 精密卷绕：采用锭轴传动的方式形成的筒子称精密筒子。筒子每层纱圈 数恒定不变，纱线位置精确，排列整齐。 ➢ 数字式卷绕：属有级精密卷绕。采用锭轴传动卷绕机构，但n筒 / V2的 值作有级变化。 b.锭轴传动： V2/n筒=c，即h=c（轴向等螺距卷绕），m’=C V1=πn筒d筒， V2=n筒h， tgα=v2/v1=h/πd筒 随着d筒增加，α减小。若d筒过大，则外层纱圈α 过小，筒子两端易产生脱圈，所以，一般对筒子直径 有所控制，通常规定筒子直径不大于筒管直径的三倍。 h

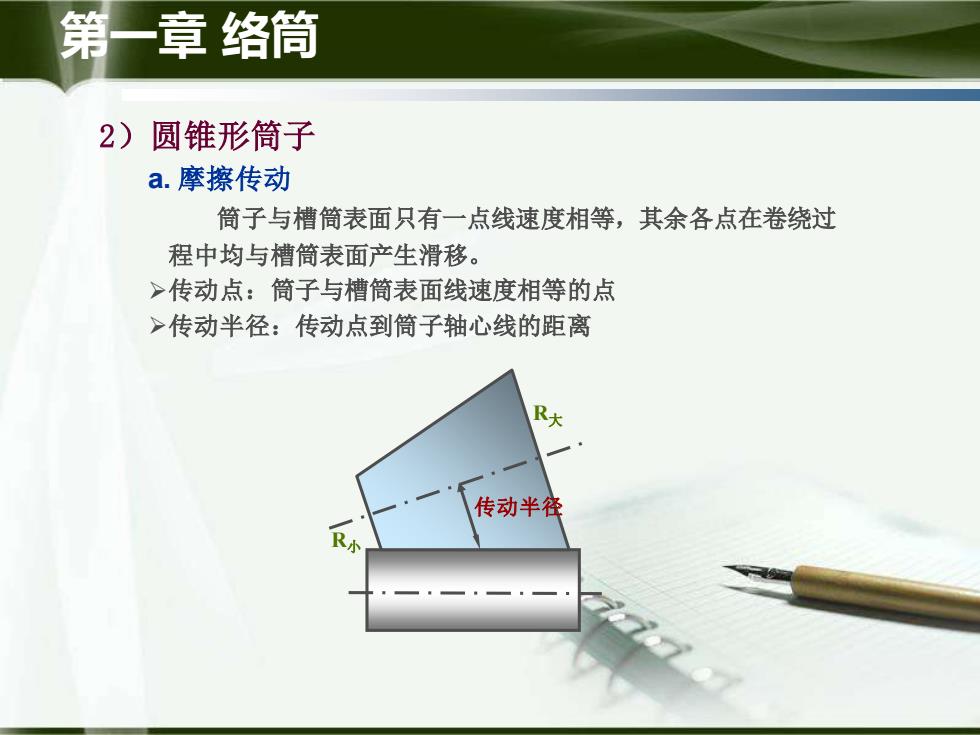

第一章络筒 2)圆锥形筒子 a.摩擦传动 筒子与槽筒表面只有一点线速度相等，其余各点在卷绕过 程中均与槽筒表面产生滑移。 >传动点：筒子与槽筒表面线速度相等的点 >传动半径：传动点到筒子轴心线的距离 传动半径
第一章 络筒 2）圆锥形筒子 a. 摩擦传动 筒子与槽筒表面只有一点线速度相等，其余各点在卷绕过 程中均与槽筒表面产生滑移。 ➢传动点：筒子与槽筒表面线速度相等的点 ➢传动半径：传动点到筒子轴心线的距离 R小 R大 传动半径
第一章络筒 传动半径 R2+R2 D= 2 传动点位置 P-R Siny
第一章 络筒 传动半径 传动点位置 2 2 2 2 R1 R p + = Sin R x − 1 =
第一章络筒 >圆锥形筒子摩擦传动结论： >传动半径总是大于筒子的平均半径，且随着筒子 直径的增大，传动点逐渐向筒子的平均半径方向 l大 移动。 >筒子大小端卷绕角不同，大端的卷绕角小于小端 的卷绕角。 >每层绕纱圈数m'=n筒/m,(m为单向导纱次数 小 (次/min))随着d增大，n筒减小，由此每层绕 纱圈数减小。 v2 >纱圈的平均节距hp=h/m',h为简子高度)，随 着d增大，m’减小，由此纱圈的平均节距增加
第一章 络筒 ➢圆锥形筒子摩擦传动结论： ➢ 传动半径总是大于筒子的平均半径，且随着筒子 直径的增大，传动点逐渐向筒子的平均半径方向 移动。 ➢ 筒子大小端卷绕角不同，大端的卷绕角小于小端 的卷绕角。 ➢ 每层绕纱圈数 m’=n筒/m，（m为单向导纱次数 （次/min））随着d增大，n筒减小，由此每层绕 纱圈数减小。 ➢ 纱圈的平均节距hp=h/m’，h为筒子高度），随 着d增大，m’减小，由此纱圈的平均节距增加

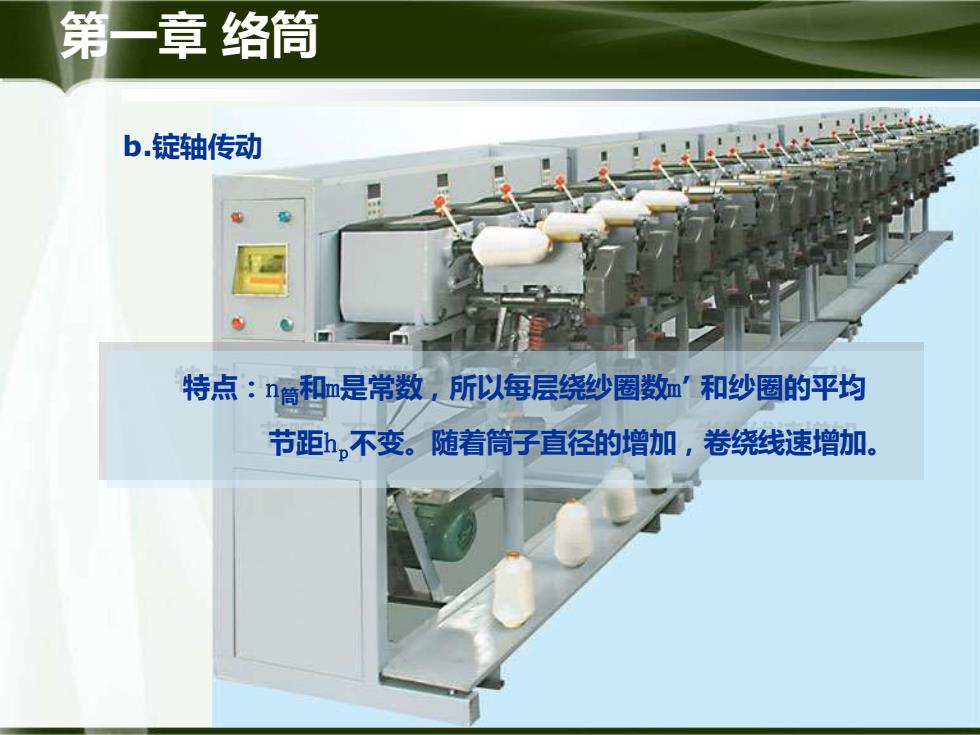

第一章络筒 b.锭轴传动 特点：n筒和m是常数，所以每层绕纱圈数如'和纱圈的平均 节距h。不变。随着筒子直径的增加，卷绕线速增加
第一章 络筒 b.锭轴传动 特点：n筒和m是常数，所以每层绕纱圈数m’ 和纱圈的平均 节距hp不变。随着筒子直径的增加，卷绕线速增加
