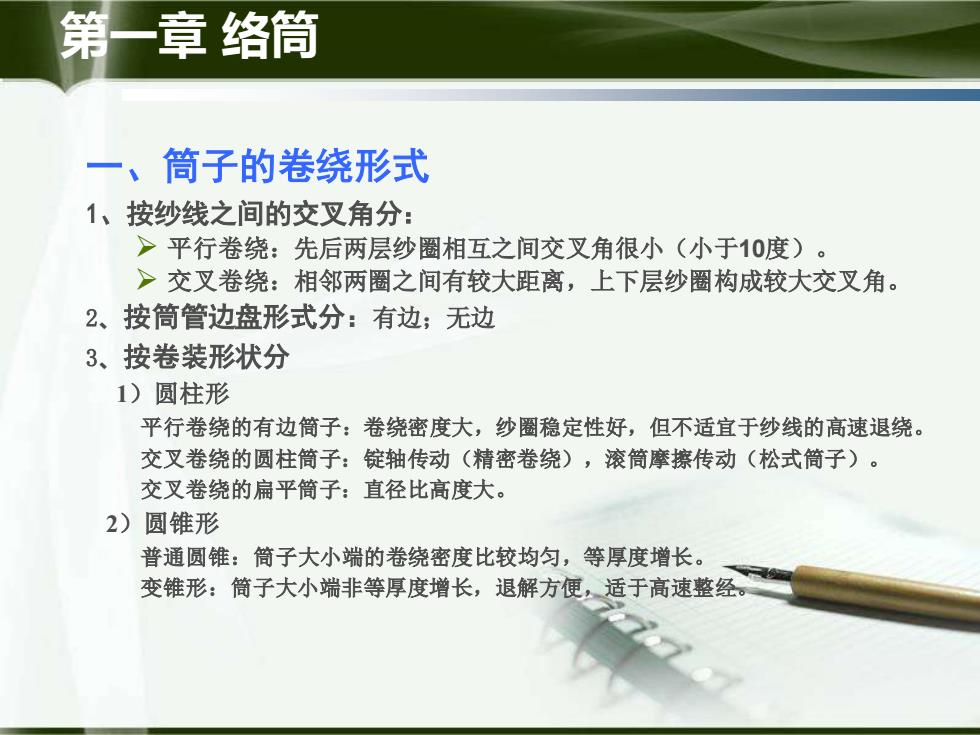

第一章络筒 一、筒子的卷绕形式 1、按纱线之间的交叉角分： >平行卷绕：先后两层纱圈相互之间交叉角很小（小于10度）。 >交叉卷绕：相邻两圈之间有较大距离，上下层纱圈构成较大交叉角。 2、按筒管边盘形式分：有边；无边 3、按卷装形状分 1)圆柱形 平行卷绕的有边筒子：卷绕密度大，纱圈稳定性好，但不适宜于纱线的高速退绕。 交叉卷绕的圆柱筒子：锭轴传动（精密卷绕），滚简摩擦传动（松式筒子）。 交叉卷绕的扁平筒子：直径比高度大。 2)圆锥形 普通圆锥：筒子大小端的卷绕密度比较均匀，等厚度增长。 变锥形：筒子大小端非等厚度增长，退解方便，适于高速整经
第一章 络筒 一、筒子的卷绕形式 1、按纱线之间的交叉角分： ➢ 平行卷绕：先后两层纱圈相互之间交叉角很小（小于10度）。 ➢ 交叉卷绕：相邻两圈之间有较大距离，上下层纱圈构成较大交叉角。 2、按筒管边盘形式分：有边；无边 3、按卷装形状分 1）圆柱形 平行卷绕的有边筒子：卷绕密度大，纱圈稳定性好，但不适宜于纱线的高速退绕。 交叉卷绕的圆柱筒子：锭轴传动（精密卷绕），滚筒摩擦传动（松式筒子）。 交叉卷绕的扁平筒子：直径比高度大。 2）圆锥形 普通圆锥：筒子大小端的卷绕密度比较均匀，等厚度增长。 变锥形：筒子大小端非等厚度增长，退解方便，适于高速整经

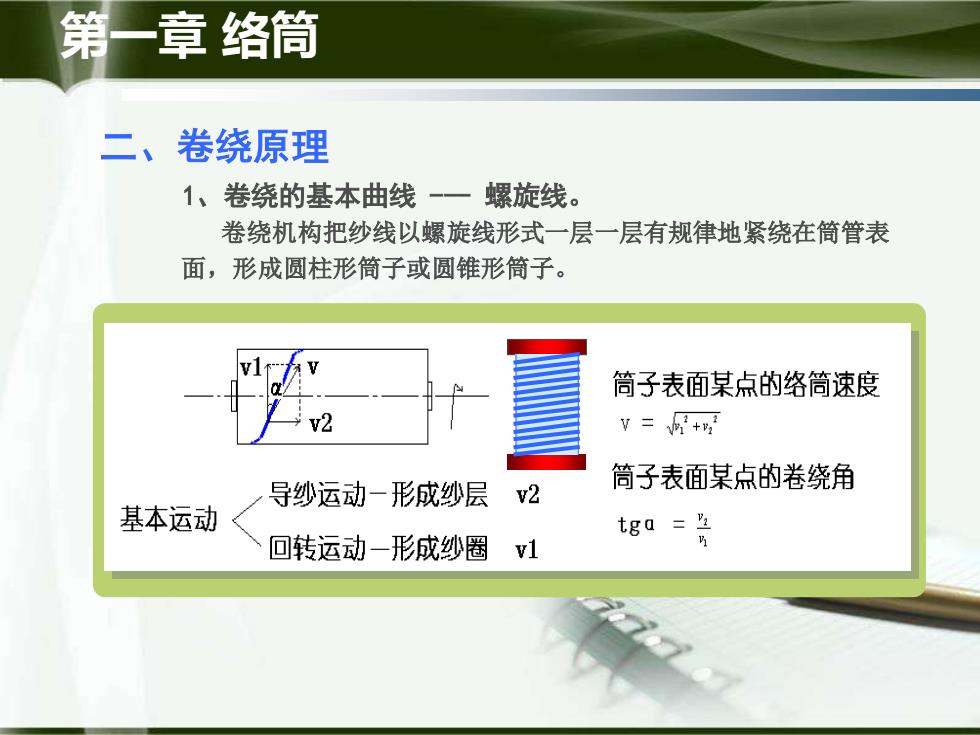

第一章络筒 二、卷绕原理 1、卷绕的基本曲线-一螺旋线。 卷绕机构把纱线以螺旋线形式一层一层有规律地紧绕在筒管表 面，形成圆柱形筒子或圆锥形筒子。 筒子表面某点的络筒速度 v2 V=+好 导纱运动一形成纱层v2 筒子表面某点的卷绕角 基本运动 tga 回转运动-形成纱圈v1
第一章 络筒 二、卷绕原理 1、卷绕的基本曲线 - 螺旋线。 卷绕机构把纱线以螺旋线形式一层一层有规律地紧绕在筒管表 面，形成圆柱形筒子或圆锥形筒子
第一章络筒 纱线卷绕到筒子表面某点 时，纱线的切线方向与简 卷绕角a 子表面该点圆周速度方向 所夹的锐角。 交叉角a 来回两根纱线之间的夹角。 卷绕角 交叉角 0NM100%丝光羊毛纱2/60NM100%丝光羊毛纱
第一章 络筒 来回两根纱线之间的夹角。 卷绕角 交叉角 卷绕角α 纱线卷绕到筒子表面某点 时，纱线的切线方向与筒 子表面该点圆周速度方向 所夹的锐角。 交叉角α

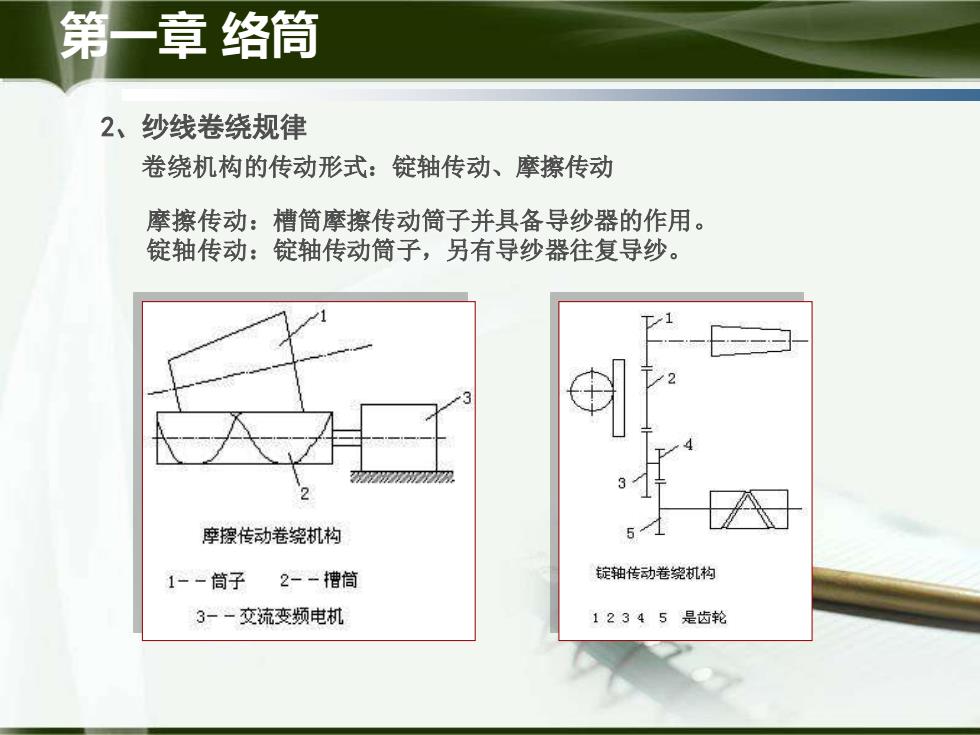

第一章络筒 2、纱线卷绕规律 卷绕机构的传动形式：锭轴传动、摩擦传动 摩擦传动：槽筒摩擦传动筒子并具备导纱器的作用。 锭轴传动：锭轴传动筒子，另有导纱器往复导纱。 摩擦传动卷绕机构 6 1-筒子2-槽筒 锭轴传动卷绕机构 3一一交流变频电机 12345是齿轮
第一章 络筒 2、纱线卷绕规律 卷绕机构的传动形式：锭轴传动、摩擦传动 摩擦传动：槽筒摩擦传动筒子并具备导纱器的作用。 锭轴传动：锭轴传动筒子，另有导纱器往复导纱

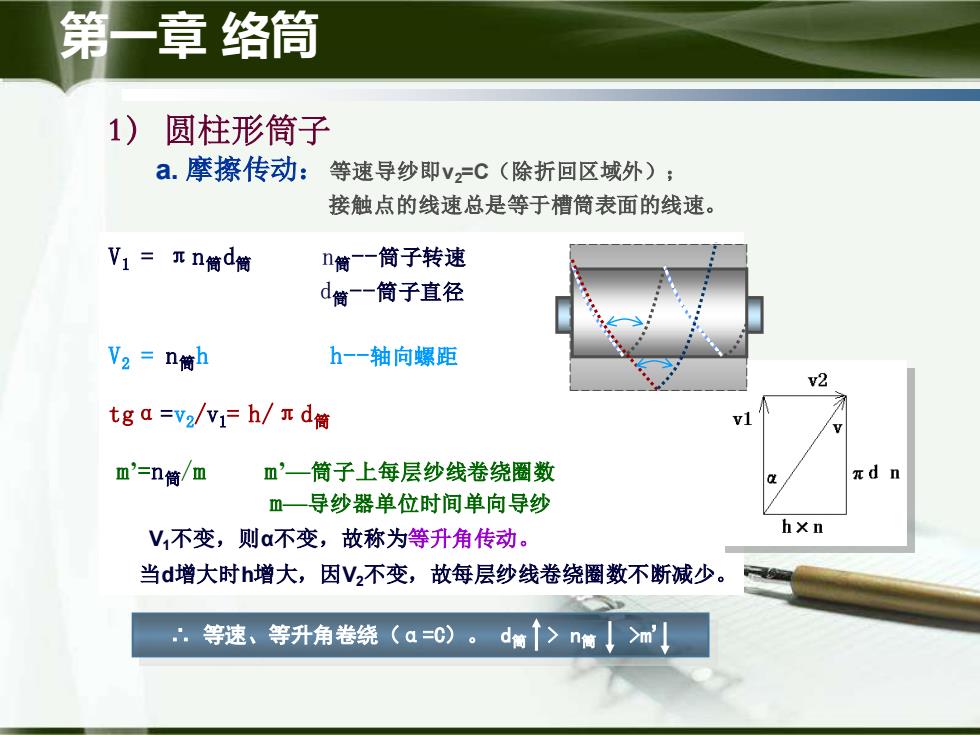

第一章络筒 1)圆柱形筒子 a.摩擦传动： 等速导纱即y2=C(除折回区域外)； 接触点的线速总是等于槽筒表面的线速。 V1=兀n简d简 n筒一筒子转速 d筒一筒子直径 V2=n简h h-轴向螺距 v2 tga=v2/w1=h/πd筒 m'=n筒/m m’一筒子上每层纱线卷绕圈数 πdn m一导纱器单位时间单向导纱 V不变，则α不变，故称为等升角传动。 hxn 当d增大时h增大，因V2不变，故每层纱线卷绕圈数不断减少。 ∴.等速、等升角卷绕（a=C)。d筒↑>n筒}>m
第一章 络筒 V1 = πn筒d筒 n筒-筒子转速 d筒-筒子直径 V2 = n筒h h-轴向螺距 tgα=v2/v1= h/πd筒 m’=n筒/m m’—筒子上每层纱线卷绕圈数 m—导纱器单位时间单向导纱 V1不变，则α不变，故称为等升角传动。 当d增大时h增大，因V2不变，故每层纱线卷绕圈数不断减少。 ∴ 等速、等升角卷绕（α=C）。 d筒 > n筒 >m’ 1） 圆柱形筒子 a. 摩擦传动：等速导纱即v2=C（除折回区域外）； 接触点的线速总是等于槽筒表面的线速
